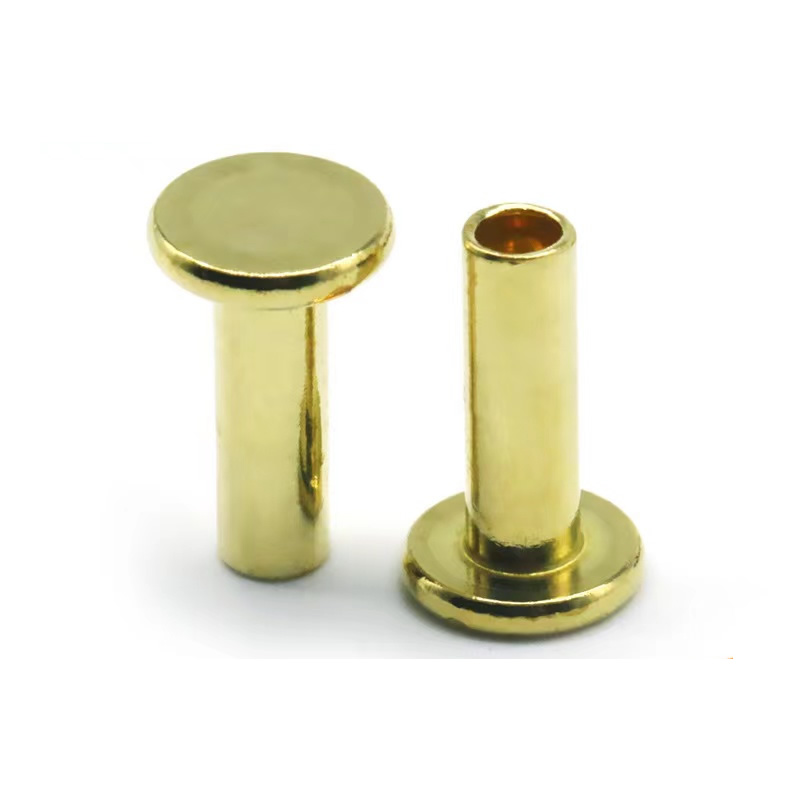

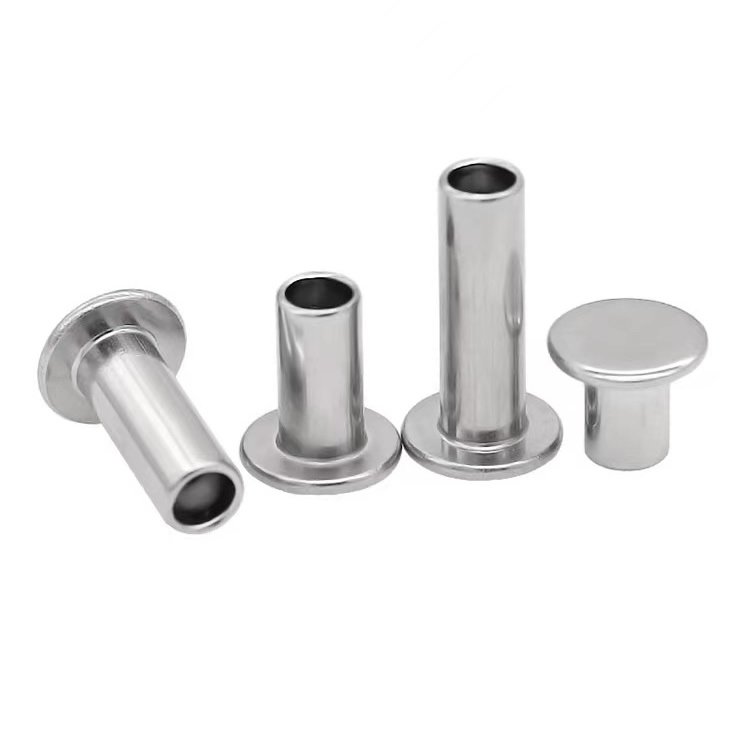

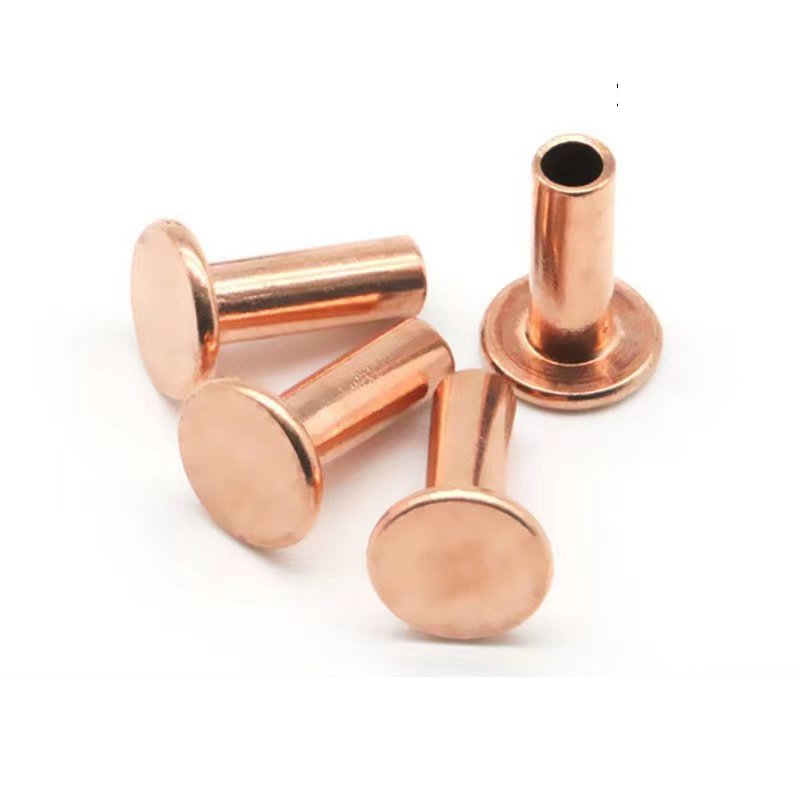

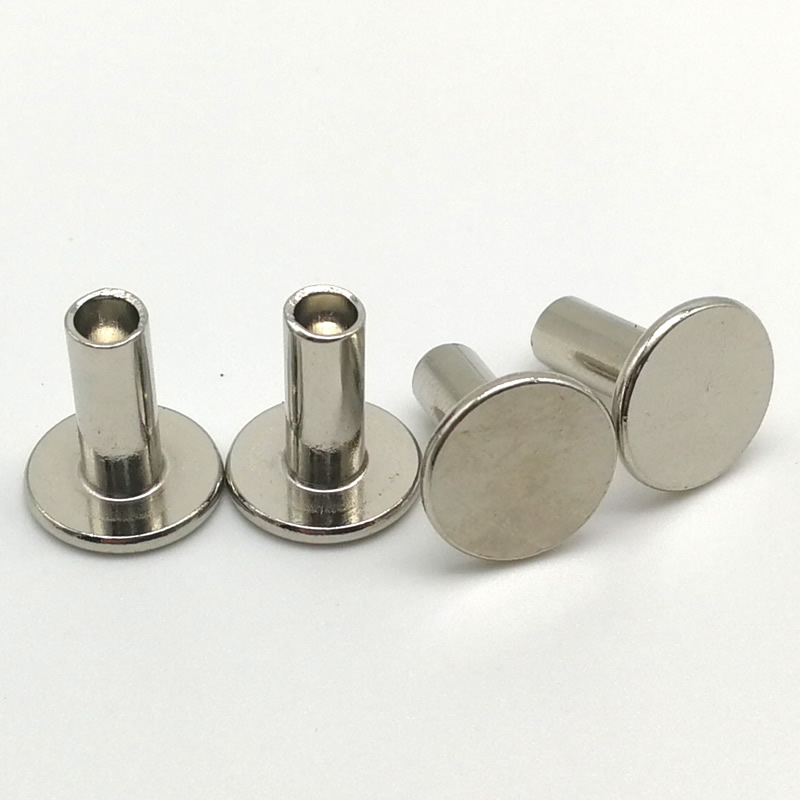

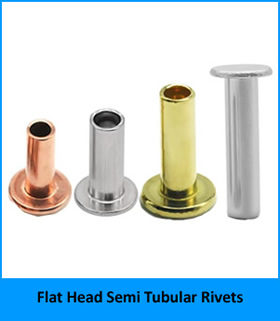

Rivets semi-creux à tête plate

Une tête de rivet qui s'enfonce dans un matériau mou ou qui oscille d'avant en arrière dans un trou surdimensionné est un défaut de conception qui attend de se produire. Le rivet semi-creux à tête plate offre un dessus large et plat qui répartit uniformément la force de serrage, sans avoir besoin de fraisage.

Qu'est-ce qu'une tête plate ? Il présente un dessus plat en forme de disque avec des côtés droits ou légèrement effilés. Après réglage, la tête repose fièrement sur la surface du matériau, généralement 0,5 mm à 1,0 mm au-dessus. Ceci est différent d'une tête fraisée (conique) qui nécessite un trou conique et affleure. La tête plate vous offre une grande surface d'appui et un aspect industriel épuré sans usinage supplémentaire.

Nuote Metals fabrique des rivets semi-creux à tête plate en acier à faible teneur en carbone, en acier inoxydable (304/316), en aluminium et en laiton. Cette page montre deux applications réelles, les dimensions exactes que nous maintenons et comment nous produisons une tête parfaitement plate et sans fissures.

H2 : Deux applications réelles – Aucun fraisage requis

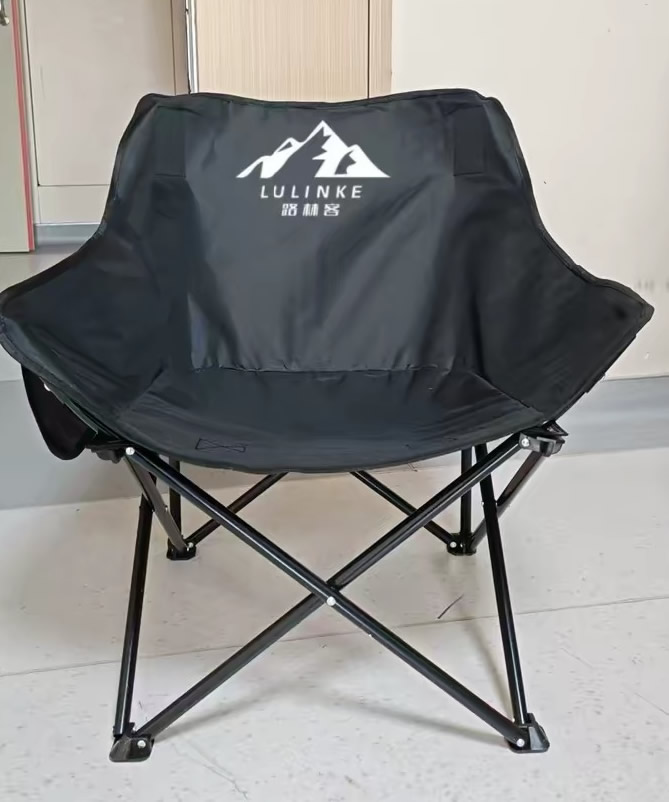

H3 : Charnière de chaise pliante (tube en aluminium, rivet en acier)

Un fabricant de meubles sous contrat produisait des chaises pliantes pour les salles événementielles. Le rivet à tête ronde d'origine au niveau de la charnière dépassait de 2,5 mm. Les chaises étaient mal empilées et la tête bombée rayait les cadres adjacents pendant le transport. Le client avait besoin d'un rivet plus bas que la tête ronde mais ne nécessitant pas d'opération de fraisage.

Nous avons fourni des rivets semi-creux à tête plate en acier (tige de 5 mm, diamètre de tête de 10 mm, zingués). La tête plate se trouvait à 0,8 mm au-dessus de la surface du tube, soit bien plus bas que la tête ronde. Le large diamètre de 10 mm empêchait le rivet de basculer dans le trou en aluminium. Aucun fraisage n'a été ajouté à la chaîne de montage. Les chaises sont empilées proprement et les plaintes pour rayures ont diminué de 90 %.

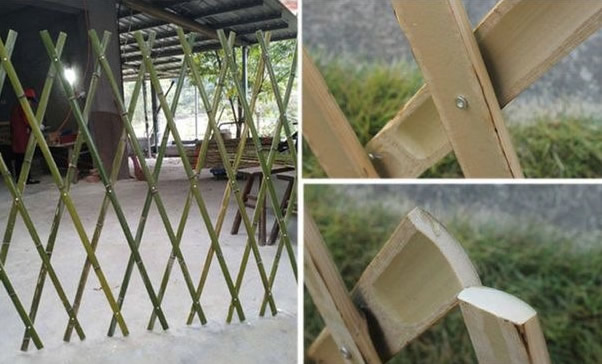

H3 : Panneau de clôture extérieure en cèdre (support bois sur métal, rivet en acier inoxydable)

Un entrepreneur en clôtures a fixé des supports en acier galvanisé aux rails en cèdre. Les rivets à tête bombée emprisonnaient l'humidité contre le bois, accélérant ainsi la pourriture. Ils avaient également un aspect « industriel » sur une clôture naturelle. L'entrepreneur a essayé un rivet à tête fraisée, mais ne voulait pas fraiser à la main des centaines de trous.

Nous recommandons des rivets semi-creux à tête plate en acier inoxydable 304 (tige de 4 mm, diamètre de tête de 8 mm, passivé). La tête plate se trouvait à 0,6 mm au-dessus de la surface du bois. Son dessus large et plat évacue l'eau de pluie plutôt que de la retenir. La tête épurée en forme de disque semblait intentionnelle et ne ressemblait pas à un dôme en saillie. Après 18 mois sur 200 sections de clôture, pas de rouille, pas de relâchement et pas de pourriture du bois autour des rivets.

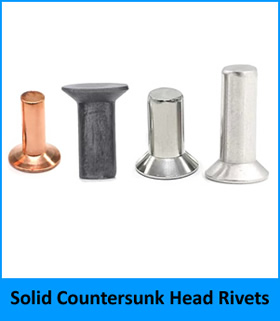

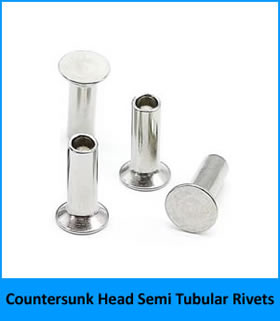

H2 : Tête plate ou tête fraisée – Connaître la différence

Caractéristique Tête fraisée à tête plate (conique)

Forme de la tête Disque plat, côtés droits/coniques Cône avec angle de 90° ou 100°

Après la prise Se place fièrement (au-dessus de la surface) Au ras ou sous la surface

Préparation du trou Trou droit uniquement Trou droit + fraisage conique

Surface d'appui Grande, plate Petit anneau sur le bord

Idéal pour les matériaux souples, tôles fines, assemblage rapide, aérospatiale, surfaces affleurantes, faible traînée

Nous produisons les deux styles. Pour la plupart des meubles, des clôtures et un usage industriel général, la tête plate est plus rapide et plus indulgente.

H2 : Tailles standard que nous stockons

Diamètre de la tige (mm) Diamètre de la tête (mm) Hauteur de la tête (mm) Longueurs du canon (mm) Matériaux

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Acier, 304, laiton

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Acier, 304, 316, laiton

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Acier, 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Acier, 304, 316

8,0 13,5 – 14,0 1,7 – 1,8 10,12,15,20,25 Acier uniquement

Diamètres de tête et longueurs de canon personnalisés disponibles. Pas de frais d'outillage pour les dimensions standards.

H2 : Comment nous fabriquons une tête vraiment plate – sans rides

Former une tête plate est plus difficile que former un dôme. Le métal veut se plier ou se froisser à la transition brusque entre la tige et la tête. Nous évitons cela avec :

Matrices de coupe rectifiées avec précision – La cavité de la matrice a un rayon contrôlé de 0,2 mm au coin, non tranchant. Cela permet au métal de circuler facilement.

Longueur d'extrusion contrôlée – Nous limitons la longueur du canon à 4 × le diamètre de la tige pour les conceptions à tête plate. Des canons plus longs risquent de former des rides.

Frappe post-tête – Un deuxième coup compacte la tête, assurant une planéité parfaite à 0,05 mm près.

Nos machines de tri optique vérifient le diamètre de la tête, la planéité et la concentricité sur 100% de la production. Nous refusons tout rivet à tête inclinée ou à marche visible.

H2 : Ce que vous obtenez avec chaque envoi

Certificat d'essai en usine (chimie des matériaux, traction)

Rapport de contrôle dimensionnel (10 pièces par lot)

Vérification de la planéité de la tête (±0,05 mm)

Certificat de conformité (signé, traçable par lot)

Nuote Metals est certifié ISO 9001:2015. Les déclarations RoHS et REACH sont incluses.

H2 : Nos politiques – Parlons franchement

Échantillons – 20 pièces gratuites (le client paie les frais d'expédition)

MOQ – 2 000 pièces (acier/laiton), 3 000 pièces (inoxydable)

Délai de livraison des stocks – 5 à 7 jours ouvrables

Délai de livraison personnalisé – 12 à 15 jours

Outillage – Aucun frais pour l'outillage à tête plate standard (tailles 3 à 8 mm)

H2 : Trois questions auxquelles nous répondons chaque semaine

Q1 : Dois-je fraiser le trou pour un rivet semi-creux à tête plate ?

R : Non. Les rivets à tête plate sont conçus pour les trous droits. Percez un trou de dégagement standard (diamètre de la tige + 0,15 à 0,20 mm) et insérez le rivet. La tête plate sera fière de la surface. N'utilisez le fraisage que si vous passez à un véritable rivet fraisé (tête conique). De nombreux clients confondent les deux. Nous conservons des échantillons de panneaux montrant la différence – demandez-nous une photo.

Q2 : Les rivets semi-creux à tête plate peuvent-ils être utilisés dans du plastique souple sans se fissurer ?

R : Oui. La tête large et plate répartit la pression sur une zone plus grande qu'une tête ronde, réduisant ainsi la concentration des contraintes. Pour les plastiques souples (ABS, polycarbonate), nous recommandons une longueur de corps exactement 1,0 mm plus longue que la pile de matériaux. Cela crée un corps à corps doux. Utilisez également une presse à course lente et non un marteau. Dans notre valise de chaise pliante, le tube en aluminium était fin mais pas en plastique. Pour les pièces en plastique, nous proposons des tests d’échantillons gratuits – envoyez-nous un morceau de votre matériau.

Q3 : Votre tête plate se trouve au-dessus de la surface. Est-ce que cela va accrocher le tissu ou ramasser la saleté ?

R : C’est possible, selon la hauteur. La hauteur de notre tête plate est de seulement 0,7 à 1,8 mm, selon la taille de la tige. Pour une tige de 5 mm, la hauteur de la tête est d'environ 1,1 mm – plus basse qu'une tête ronde (qui serait d'environ 2,5 mm pour la même tige). Pour les applications où même 1 mm est trop élevé, nous vous recommandons de passer à un véritable rivet à tête fraisée (nécessite un usinage) ou à une tête en treillis à profil bas. Pour la chaise pliante, la hauteur de la tête de 0,8 mm était suffisamment basse pour éviter les rayures. Pour la clôture, la hauteur de 0,6 mm évacue efficacement l'eau. Si vous n’avez besoin d’aucune saillie, dites-le-nous – nous vous indiquerons les fraisées.

H2 : Voyez par vous-même – Aucune obligation

Nous vous enverrons par courrier 20 rivets semi-creux à tête plate dans le matériau et la taille de votre choix. Percez un trou droit, posez le rivet et passez votre doigt sur la tête. Vous sentirez une surface ferme et plane – sans arêtes vives.

Contactez Nuote Metals avec le diamètre de votre tige, la longueur du canon et le matériau. Les échantillons gratuits sont expédiés sous un jour ouvrable.
