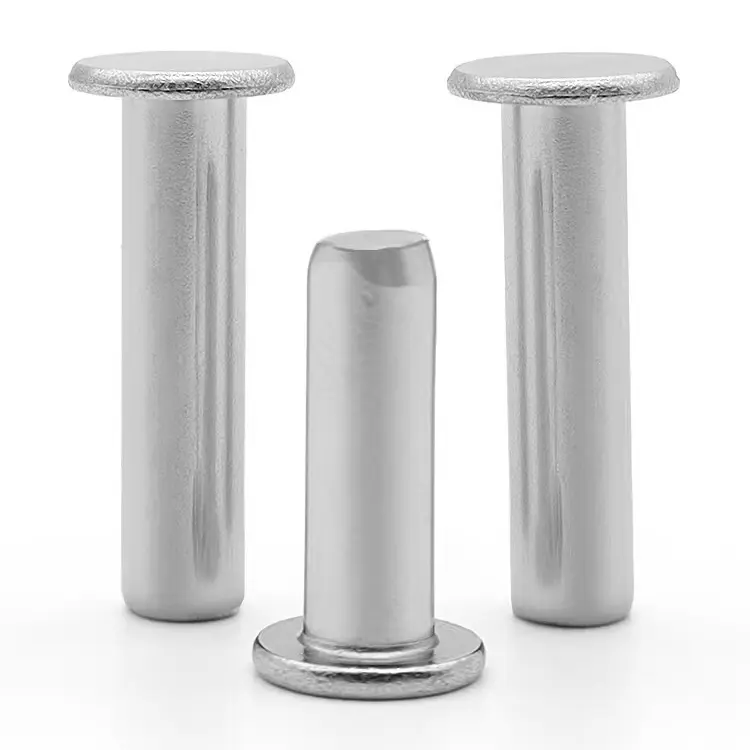

Rivets pleins à tête plate

Les rivets pleins à tête plate résolvent un problème auquel tout concepteur est confronté : comment obtenir une puissance de maintien maximale dans un espace limité. La tête plate est plus basse que tout autre rivet plein non fraisé – généralement 15 à 25 % du diamètre de la tige en hauteur de la tête. Pour un rivet de 5 mm, cela ne représente que 0,8 à 1,2 mm de saillie au-dessus de la surface.

Il ne s’agit pas d’un rivet semi-tubulaire à résistance réduite. Il s'agit d'un rivet solide – diamètre de tige complet, résistance totale au cisaillement et à la traction – avec une tête qui disparaît dans votre assemblage. Lorsque vous avez besoin de solidité et de dégagement dans la même fixation, voici la réponse.

La différence à tête plate – Une force adaptée

La tête plate n’est pas seulement une forme. It is a solution to a specific design constraint.

• Profil le plus bas – 15 à 25 % du diamètre de la tige en hauteur de la tête ; plus bas que les têtes rondes, ovales ou en treillis
• No special hole preparation – Straight hole only; aucun fraisage n'est nécessaire
• Résistance totale – La construction solide offre une résistance à la traction et au cisaillement à 100 %
• Dégagement coulissant – Suffisamment faible pour dégager les mécanismes coulissants, les assemblages empilables et les boîtiers étroits

Solid est la construction de rivet la plus solide. Contrairement aux rivets semi-tubulaires qui reposent sur des parois minces qui s'enroulent vers l'extérieur, les rivets solides utilisent tout le diamètre de la tige pour former le clinch.

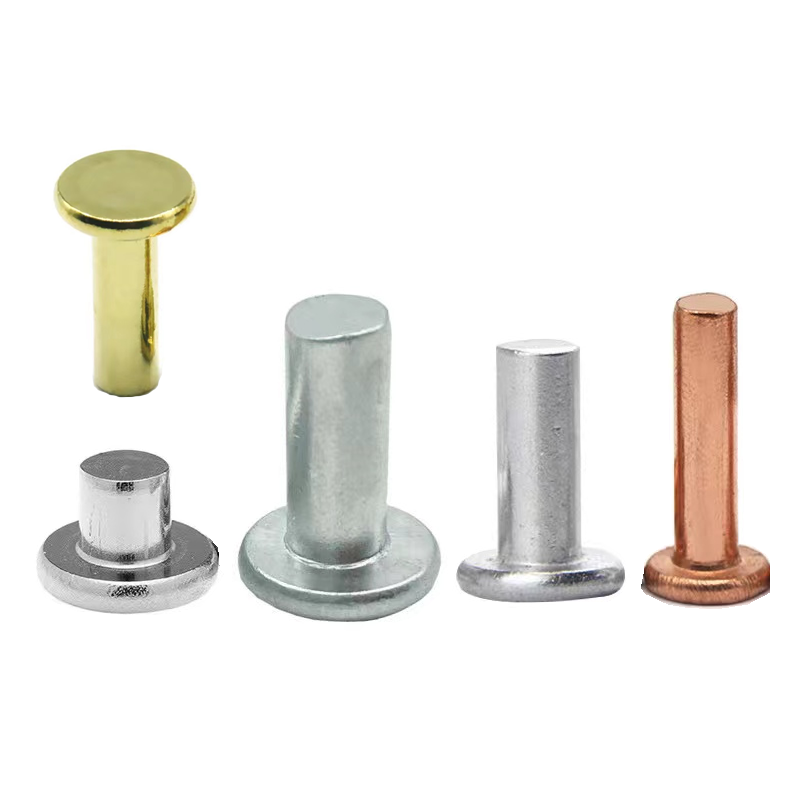

Cinq matériaux – Choisissez ce qui convient à votre assemblage

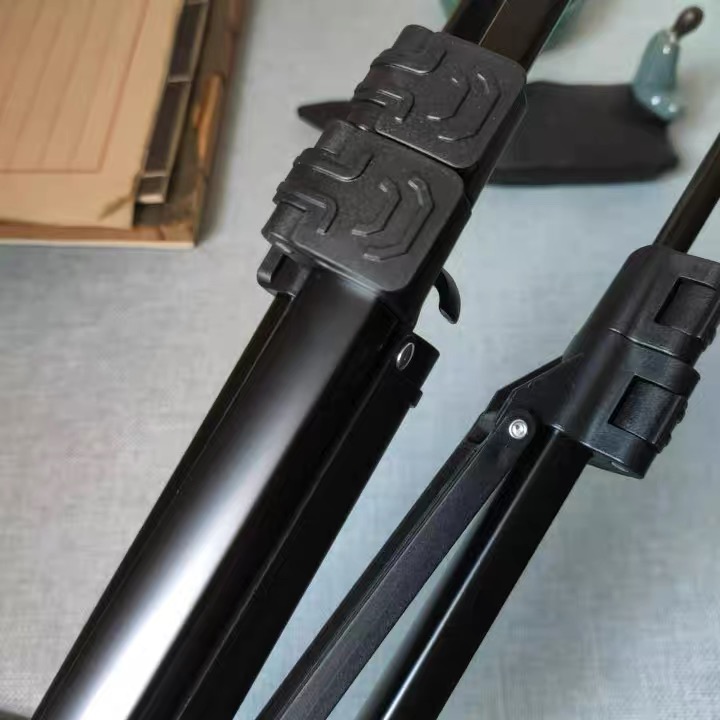

Une application – Charnière de pied de trépied d'appareil photo

Un fabricant de trépieds d'appareil photo professionnels avait besoin d'un rivet pour l'assemblage de la charnière des pieds. Les sections des jambes se télescopent et se plient – ​​toute tête de rivet saillante gratterait contre le tube intérieur de la jambe pendant l'extension et la rétraction. Les rivets semi-tubulaires d'origine offraient un faible jeu mais manquaient de résistance pour maintenir la force de serrage en cas d'utilisation répétée. Le client avait besoin d'une résistance totale et d'un profil presque affleurant.

Nuote Metals a fourni des rivets solides à tête plate en acier inoxydable 304 – tige de 4,0 mm, tête plate de 8,0 mm, longueur totale de 12,0 mm, finition passivée. La tête plate se trouvait à seulement 0,8 mm au-dessus de la surface – suffisamment basse pour dégager complètement le tube intérieur de la jambe. La construction solide a fourni une force de serrage permanente qui ne se desserrait pas après des milliers de cycles d'extension. L'acier inoxydable 304 offre une résistance à la corrosion contre la sueur et les conditions extérieures.

Le client a testé les rivets sur 500 trépieds. Après 10 000 cycles d'extension-rétraction et un an d'utilisation sur le terrain, zéro desserrage, zéro grattage, zéro rouille. Le client a depuis utilisé plus de 500 000 rivets pleins à tête plate sur l’ensemble de sa gamme de trépieds.

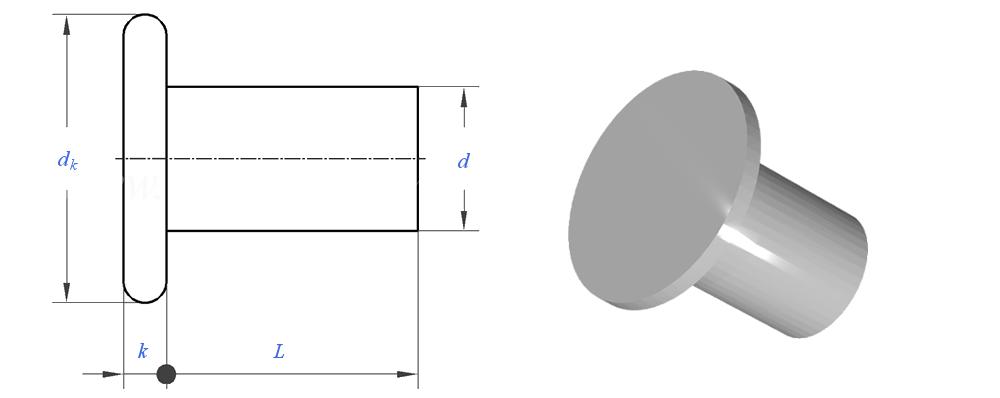

Dimensions personnalisées – Construites selon vos spécifications

Nous fabriquons des rivets pleins à tête plate selon vos spécifications exactes. Des diamètres de tige de 0,8 mm à 8,0 mm sont disponibles, avec des longueurs hors tout personnalisées en fonction de l'épaisseur de votre pile de matériaux.

Ce dont nous avons besoin de vous :

• Diamètre de la tige – de 0,8 mm à 8,0 mm
• Diamètre de la tête – plat, adapté à vos exigences de conception
• Longueur totale – ou épaisseur totale de votre pile de matériaux
• Matériau – acier, acier inoxydable, laiton, cuivre ou aluminium
• Finition – zinc, passivé, laqué, anodisé ou brut

Tailles standard en stock – aucun frais d’outillage pour les spécifications existantes. Les diamètres de tête personnalisés et les géométries spéciales peuvent nécessiter un outillage ; nous vous conseillerons au stade du devis.

Comment nous fabriquons des rivets pleins à tête plate – Frappe à froid de précision

Les têtes plates sont plus difficiles à former que les têtes rondes. Le métal veut se froisser à la transition brusque entre la tige et la tête. Notre procédé de frappe à froid évite cela, garantissant une planéité parfaite à chaque fois.

Le processus en séquence :

• Tréfilage – La matière première est étirée au diamètre exact de la tige avec une tolérance de ± 0,02 mm. Cela garantit que chaque rivet s'adapte uniformément à votre trou.
• Frappe à froid – Un processus de formage en plusieurs étapes crée la tête plate. La principale différence par rapport aux autres styles de tête : une étape de frappe compacte la tête jusqu'à l'épaisseur finale, éliminant les plis et assurant une planéité de ± 0,05 mm. Ceci est essentiel pour les assemblages à faible jeu.
• Découpage – Le flash autour du bord de la tête est supprimé. Le résultat est une pièce propre et sans bavures qui affleure votre matériau.
• Tumbling – Les microbavures sont éliminées, préparant ainsi la surface au placage ou au revêtement.
• Placage ou revêtement – ​​Appliqué comme spécifié (zinc, passivation, laque, anodisé ou brut).

Pourquoi nos têtes plates restent plates :

• L’étape de frappe n’est pas facultative – elle est intégrée au processus
• Les matrices sont polies pour éviter le collage et les marques de surface
• Chaque lot est vérifié pour la planéité de la tête – pas seulement pour le diamètre

Contrôle qualité – Ce que nous vérifions et pourquoi :

Où sont utilisés des rivets pleins à tête plate

Les rivets pleins à tête plate sont le choix privilégié pour les assemblages à profil bas et à haute résistance :

• Trépieds pour appareil photo – Charnières de pieds, mécanismes d'extension, articulations pliantes
• Mobilier d'extérieur – Cadres pliants, chaises et tables empilables
• Automobile – Garnitures intérieures, assemblages de panneaux avec contraintes de dégagement
• Équipement médical – Surfaces critiques en matière d'hygiène, prévention des accrocs aux gants
• Équipements industriels – Panneaux de commande, protections de machines, composants coulissants
• Boîtiers électroniques – Assemblages de châssis à dégagement restreint
• Aéronautique – Panneaux intérieurs, composants de sièges
• Bagages – Poignées, mécanismes coulissants

Clients mondiaux, qualité éprouvée

Nous travaillons avec des fabricants en Amérique du Nord, en Europe et en Asie – des marques d'équipement photo aux fournisseurs automobiles en passant par les fabricants de dispositifs médicaux. Les images ci-dessus montrent certains de nos précieux partenaires visitant nos installations, collaborant sur des projets personnalisés et partageant leurs expériences avec les rivets pleins à tête plate.

Nous ne nous appuyons pas sur des réclamations. Chaque expédition comprend une documentation traçable complète :

• Certificat d'essai en usine – Composition chimique et propriétés de traction
• Rapport de contrôle dimensionnel – Valeurs mesurées réelles du lot
• Certificat de placage – Vérification de l'épaisseur (le cas échéant)
• Certificat de conformité – Signé, traçabilité des lots

Nous maintenons également :

• ISO 9001 : 2015 – Système de gestion de la qualité certifié
• Conformité RoHS – Vérifiée par les tests SGS
• Conformité REACH – Déclaration SVHC actuelle

Trois questions auxquelles nous répondons souvent

Q1 : Quelle est la différence entre un rivet plein à tête plate et un rivet semi-tubulaire à tête plate ?

R : La différence réside dans la conception de la queue. Un rivet plein à tête plate est entièrement solide : la tige entière se déforme lors de l'installation, offrant une résistance maximale au cisaillement et à la traction. Un rivet semi-tubulaire à tête plate possède une cavité creuse au niveau de la queue, réduisant la force de pose de 70 % mais offrant 80 à 90 % de résistance solide. Les deux ont la même tête à profil bas. Choisissez du solide pour les assemblages structurels, porteurs et permanents où une résistance maximale est requise. Choisissez le semi-tubulaire pour la production en grand volume où la vitesse d'installation est critique et les charges sont modérées. Pour le cas du trépied ci-dessus, le solide était le bon choix car le client avait besoin d'une force de serrage permanente dans un ensemble mobile.

Q2 : Quels matériaux sont disponibles pour les rivets pleins à tête plate ?

R : Nous fabriquons des rivets pleins à tête plate dans cinq familles de matériaux :

• Acier à faible teneur en carbone – Le plus solide et le plus rentable, plaqué zinc ou nickel
• Acier inoxydable (304/316) – Résistance permanente à la corrosion, passivé en standard
• Laiton (C2680) – Conductivité, non magnétique, décoratif
• Cuivre – Conductivité électrique/thermique la plus élevée
• Aluminium (5052/5056) – Le plus léger, non magnétique

Comment puis-je sélectionnerQuelle est la longueur totale correcte pour un rivet plein à tête plate ?

R : Sélectionnez une longueur qui laissera 1,2 à 1,5 fois le diamètre de la tige dépassant de votre pile de matériaux après l'insertion. Par exemple, si vous joignez deux feuilles de 2 mm (total 4 mm) avec une tige de 5 mm, vous avez besoin de 1,2 × 5 mm = 6 mm de tige en saillie. Longueur totale = 4 mm (pile) + 6 mm (saillie) = 10 mm. Ce matériau en saillie forme la deuxième tête lors de la prise. Envoyez-nous l'épaisseur de votre pile de matériaux et nous vous recommanderons la longueur exacte.

Ce que nous garantissons sur chaque rivet solide à tête plate

Nous ne vendons pas seulement des rivets. Nous garantissons :

• Force– la résistance au cisaillement répond ou dépasse vos spécifications
• Ajuster– diamètre de tige à ±0,05 mm de vos spécifications
• Profil– hauteur de tête inférieure à ±0,05 mm pour les assemblages à faible jeu
• Matériel– composition vérifiée par spectromètre sur chaque bobine
• Corps à corps– testé sur votre matériel avant expédition
• Livraison– 5 à 7 jours pour les tailles standard, 10 à 12 jours pour les tailles personnalisées

Si un rivet de votre expédition ne répond pas à ces normes, nous travaillerons avec vous pour résoudre le problème rapidement, que ce soit par le remplacement, la reprise ou l'ajustement du processus.
