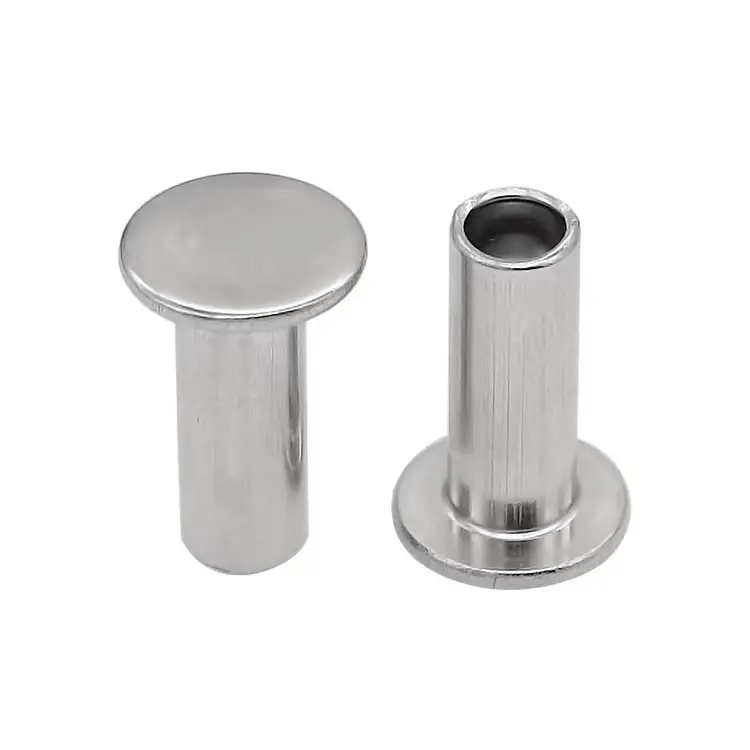

Rivets semi-tubulaires à tête plate

Chaque style de tête de rivet a été conçu pour résoudre un problème spécifique.

• Tête ronde– résistance maximale, visible, traditionnelle
• Otête de val– décoratif, légèrement surélevé
• Tête en treillis– large surface d'appui pour les matériaux tendres
• Tête fraisée– zéro saillie (nécessite un trou conique)
• Tête plate– se situe plus bas que n'importe quelle tête non fraisée

Les rivets semi-tubulaires à tête plate existent pour une seule raison : le dégagement. Lorsqu'une tête saillante pose des problèmes (grattage, accroc, interférence d'empilage ou simplement une conception qui exige une surface propre), la tête plate est la solution.

Les chiffres racontent l’histoire :

Cette différence de 1,2 mm peut sembler minime, mais dans un mécanisme coulissant, un assemblage empilé ou un boîtier à dégagement limité, 1,2 mm est la différence entre une pièce qui fonctionne et une pièce qui tombe en panne.

C'est pour cela que la tête plate existe. Ce n’est pas une question de force. Ce n’est pas une question d’apparence. Il s’agit d’adapter les choses.

Cinq matériaux – Choisissez ce qui convient à votre assemblage

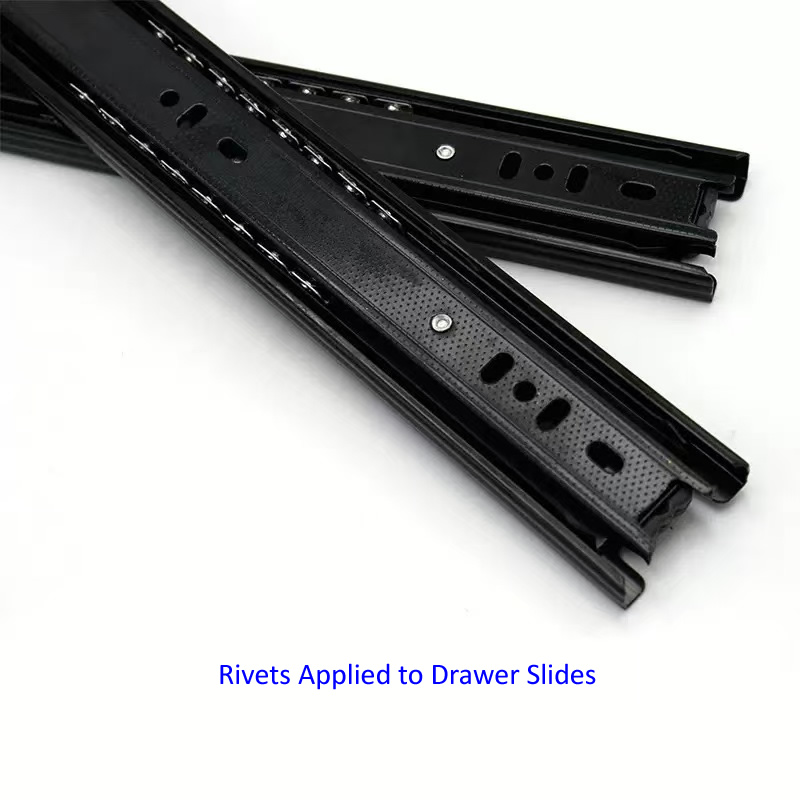

Une application – Glissières de tiroir

Un fabricant d'armoires utilisait des rivets à tête ronde pour assembler les glissières de tiroirs. Les têtes rondes dépassaient de 2,5 mm au-dessus de la surface coulissante, juste assez pour s'accrocher au cadre du tiroir lors de l'ouverture et de la fermeture. Les clients se sont plaints de tiroirs collants et de finitions rayées.

Nuote Metals a fourni des rivets semi-tubulaires à tête plate – tige de 4,0 mm, tête plate de 8,0 mm, longueur de corps de 8,0 mm, acier zingué. La tête plate se trouvait à seulement 0,9 mm au-dessus de la surface, suffisamment basse pour dégager le cadre du tiroir. La cavité semi-creuse réduit la force de réglage, empêchant ainsi la déformation du mince matériau de la glissière.

Le fabricant d'armoires a depuis utilisé plus de 600 000 rivets semi-tubulaires à tête plate sans aucun problème de jeu.

Tailles disponibles – Diamètres de tige standard

Tailles personnalisées bienvenues pour nous envoyer le dessin.

Comment nous construisons des rivets

Les têtes plates sont plus difficiles à former que les têtes rondes. Le métal veut se froisser à la transition brusque entre la tige et la tête. Notre processus empêche cela.

Notre séquence de frappe à froid :

• Tréfilage – Matière première étirée au diamètre exact de la tige (±0,02 mm)
• Coupure – Cisaillé à la longueur vierge
• Premier coup – Le blanc est au carré et centré
• Deuxième coup (préformage) – La matrice commence la forme de la tête plate avec un rayon de coin contrôlé
• Troisième coup (frappage) – La matrice plate compacte la tête jusqu'à l'épaisseur finale, assurant une planéité parfaite
• Quatrième coup (extrusion de cavité) – Le poinçon crée la cavité semi-creuse à 45–55 % de profondeur
• Découpage – Flash supprimé
• Tumbling – Micro-bavures éliminées
• Placage ou revêtement – ​​Appliqué comme spécifié

Ce que nous vérifions :

Un rivet, huit contrôles – Assurance qualité

• Contrôle du diamètre des matières premières – Micromètre laser, ±0,02 mm
• Contrôle de la dureté des matières premières – Testeur Rockwell
• Vérification de l’apparence du premier article – grossissement 20× pour détecter les fissures, les rides, les éclairs
• Contrôle dimensionnel du premier article – Vérification par comparateur optique
• Contrôles en cours de fabrication – 5 rivets toutes les 500 pièces
• Paramètre de test – Toutes les 2 000 pièces, placées dans un échantillon
• Test au brouillard salin (si nécessaire) – ASTM B117
• Contrôle final à la sortie – Tri optique + vérification manuelle AQL

Où sont utilisés des rivets semi-tubulaires à tête plate

• Glissières de tiroir – Assemblages à profil bas où le dégagement est critique
• Intérieurs aérospatiaux – Assemblages de panneaux, composants de sièges
• Boîtiers électroniques – Assemblages de châssis à dégagement restreint
• Meubles – Mécanismes coulissants, surfaces affleurantes
• Automobile – Garnitures intérieures, fixations de panneaux
• Équipements industriels – Panneaux de commande, protections de machines
• Bagages – Poignées, mécanismes coulissants

Ce que nous pouvons prouver – Certifications et documentation

Nous ne vous demandons pas de faire confiance à nos affirmations. Nous fournissons une vérification par un tiers.

• ISO 9001 : 2015 – Système de gestion de la qualité certifié
• Conformité RoHS – Vérifiée par les tests SGS
• Conformité REACH – Déclaration SVHC actuelle
• Rapports de test SGS – Disponibles par lot sur demande

Chaque expédition de rivets semi-tubulaires à tête plate comprend un rapport d'inspection dimensionnelle et un certificat de matériau. Si vous avez besoin d’essais supplémentaires (analyse au brouillard salin, de traction ou métallurgique), nous pouvons les fournir.

Trois questions auxquelles nous répondons souvent

Q1 : Quelle est la différence entre un rivet semi-tubulaire à tête plate et un rivet à tête fraisée ?

R : Une tête plate est fière de la surface (environ 0,8 à 1,2 mm pour une tige de 5 mm). Une tête fraisée affleure ou se trouve sous la surface, mais elle nécessite un cône pré-percé (fraiser) dans le matériau. Le rivet semi-tubulaire à tête plate ne nécessite aucune préparation particulière du trou : juste un trou droit. Si votre jeu permet une saillie de 0,8 à 1,2 mm, la tête plate est plus rapide et moins coûteuse que la tête fraisée. Si vous n’avez besoin d’aucune saillie, la fraisée est le bon choix.

Q2 : Les rivets semi-tubulaires à tête plate peuvent-ils être utilisés dans des applications coulissantes sans se coincer ?

R : Oui. Le profil bas est spécialement conçu pour les assemblages coulissants et à jeu limité. À 0,8-1,2 mm pour une tige de 5 mm, la tête plate est suffisamment basse pour dégager la plupart des surfaces coulissantes. Pour le boîtier coulissant du tiroir ci-dessus, la hauteur de la tête de 0,9 mm a complètement dégagé le cadre du tiroir. Si votre jeu est inférieur à 0,8 mm, nous vous recommandons de passer aux rivets à tête fraisée.

Q3 : Quels matériaux sont disponibles pour les rivets semi-tubulaires à tête plate ?

R : Nous fabriquons des rivets semi-tubulaires à tête plate dans cinq familles de matériaux :

• Acier à faible teneur en carbone – Le plus solide et le plus rentable, plaqué zinc ou nickel
• Acier inoxydable (304/316) – Résistance permanente à la corrosion
• Laiton (C2680) – Non magnétique, décoratif
• Cuivre – Conductivité électrique/thermique la plus élevée
• Aluminium (5052/5056) – Le plus léger, non magnétique

Prêt à résoudre votre problème de dédouanement ?

Si vous concevez pour des espaces restreints, les rivets à tête plate sont la solution. Ils prennent moins de place que toute autre tête non fraisée.

Trois étapes pour obtenir des rivets à tête plate dans votre assemblage :

Envoyez-nous vos spécifications– Diamètre de la tige, longueur du canon (ou épaisseur de la pile de matériaux), matériau, finition et quantité.

Nous répondons sous 24 heures– avec le coût de l’outillage (le cas échéant), le prix à la pièce et le délai de livraison.

Nous expédions des échantillons– 20 à 50 pièces gratuites à tester sur votre matériel réel.

Vous n'êtes pas sûr de la longueur du canon ? Envoyez-nous votre épaisseur de pile de matériaux. Nous calculerons la longueur exacte.
