Pièces d'usinage CNC

La plupart des ateliers d'usinage sont spécialisés. Certains se retournent. Un moulin. Certains font les deux mais envoient le traitement thermique ou la finition à un tiers. Le résultat pour les acheteurs est une chaîne d'approvisionnement fragmentée : plusieurs fournisseurs, plusieurs systèmes de qualité, plusieurs coûts d'expédition et un doigt pointé sur un autre en cas de problème.

Nuote Métauxadopte une approche différente. Nous fabriquonsPièces d'usinage CNCdans les domaines du tournage, du fraisage, du perçage et de l'usinage multi-axes, le tout sous un même toit, un seul système qualité et un seul point de responsabilité. Que votre pièce soit au départ une barre, une billette ou une pièce moulée, nous pouvons l'usiner complètement et l'expédier terminée.

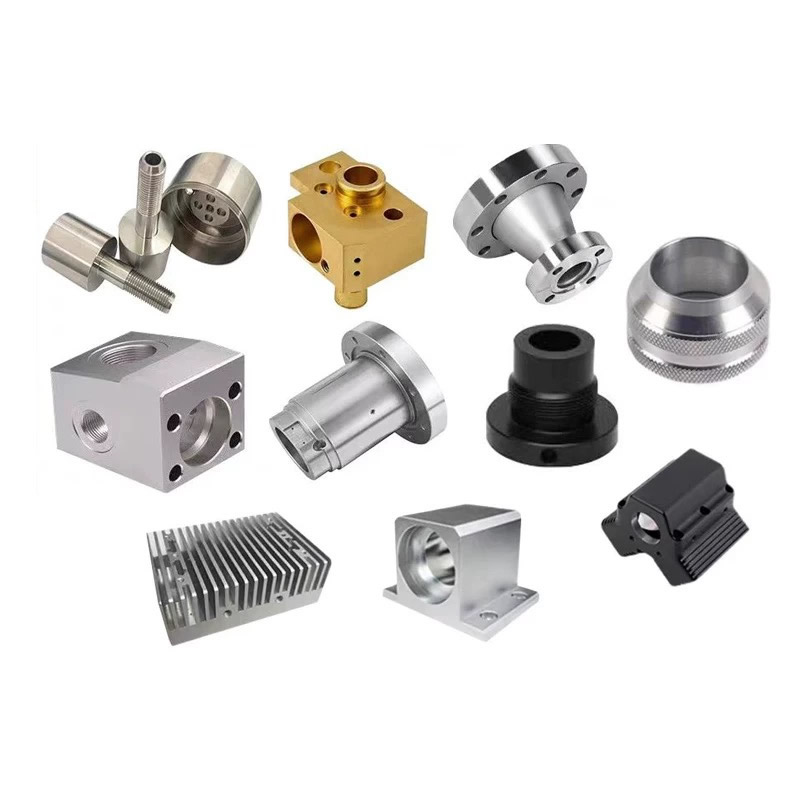

Ce que nous entendons par « pièces d'usinage CNC »

Le terme couvre un large éventail de processus. Voici ce que nous faisons réellement :

Tournage CNC– Pour pièces cylindriques : arbres, broches, connecteurs, bagues, composants de vannes. Tours à barres jusqu'à 80 mm de diamètre, travaux en mandrin jusqu'à 300 mm.

Fraisage CNC– Pour pièces prismatiques : boîtiers, supports, collecteurs, plaques, dissipateurs thermiques. Centres d'usinage 3 axes, 4 axes et 5 axes.

Usinage multi-axes– Pour les géométries complexes qui nécessiteraient autrement plusieurs configurations : instruments médicaux, pièces structurelles aérospatiales, collecteurs hydrauliques. Les centres de fraisage-tournage à 5 axes usinent la pièce complète en une seule configuration.

Perçage et taraudage– Pour les configurations de trous, les ports filetés et les passages de fluide. Centres de perçage CNC avec changeurs d'outils automatiques.

Opérations secondaires– Ébavurage, polissage, traitement thermique, anodisation, placage, passivation. En interne ou en partenariat, mais toujours sous notre système qualité.

Pourquoi c'est important :Lorsque vous nous envoyez une pièce qui nécessite un tournage, puis un fraisage, puis un traitement thermique, puis une rectification, vous ne gérez pas quatre fournisseurs. Vous en gérez un. Cela réduit les délais de livraison, élimine les expéditions entre les fournisseurs et garantit qu'une seule norme de qualité s'applique à chaque opération.

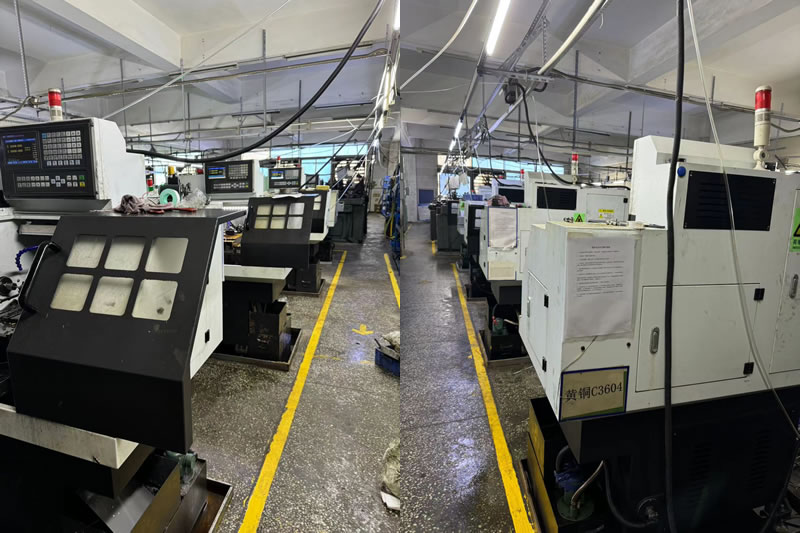

Équipement et capacité – Ce que nous gérons

Nuote Métauxexploite un parc d'équipements mixtes pour couvrir à la fois la production en grand volume et les travaux complexes à faible volume.

Matériaux que nous usinons régulièrement :

• Métaux: Acier au carbone, acier allié, acier inoxydable, aluminium, laiton, cuivre, titane, acier à outils.
• Plastiques: POM, PEEK, PTFE, nylon, acrylique, ABS.

Tolérances: ±0,005 mm standard, précision ±0,002 mm pour les fonctionnalités critiques. Finition de surface de Ra 3,2 μm à Ra 0,2 μm.

Capacité de volume :Prototype (1 à 50 pièces), production à faible volume (50 à 5 000), production à grand volume (5 000 à 500 000+).

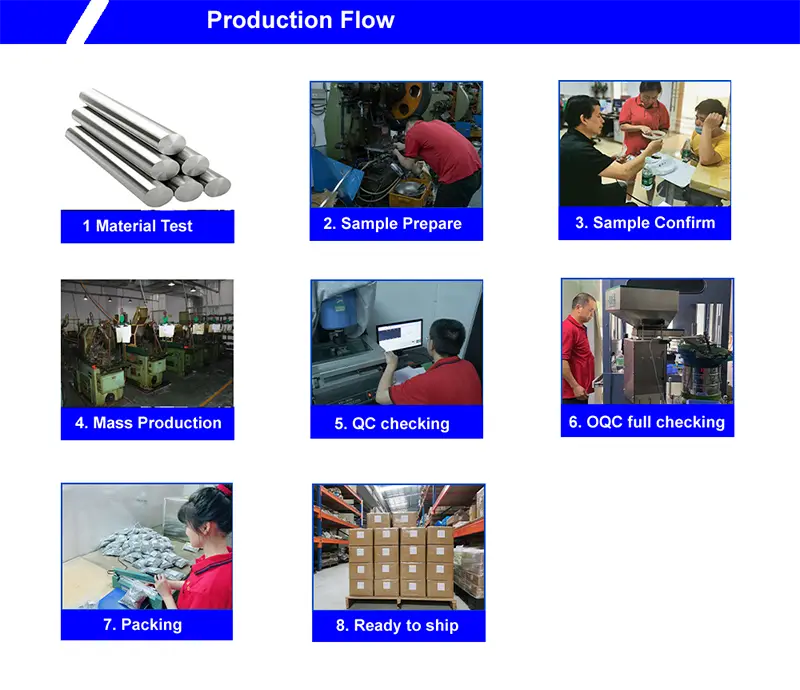

Contrôle qualité – Un système, chaque processus

Parce que nous usinons, traitons thermiquement et finissons sous un même toit, notre système qualité couvre l’ensemble du processus, pas seulement l’étape d’usinage.

Vérification du matériel entrant :

• Certificats de test d'usine pour chaque barre ou billette métallique.
• Vérifications internes de la dureté, de la conductivité et de la microstructure.

Surveillance en cours de processus :

• Inspection du premier article (FAI) pour chaque nouveau numéro de pièce.
• Contrôle statistique des processus (SPC) sur les dimensions critiques.
• Surveillance de l’usure des outils et changements d’outils programmés.

Contrôle final :

• Contrôle MMT pour géométries complexes.
• Comparateurs optiques pour la vérification des profils et des filetages.
• Testeurs de rugosité de surface.
• Rapport dimensionnel complet et certificat de matériau avec chaque expédition.

Certifications :ISO9001:2015. Conformité RoHS et REACH disponible. Documentation PPAP sur demande.

Un exemple réel : collecteur hydraulique avec trous transversaux et ports filetés

Un fabricant nord-américain d'équipement hydraulique avait besoin d'un collecteur en acier 4140 avec 12 trous transversaux, 6 orifices filetés et une tolérance d'alésage de 0,01 mm. Leur précédent fournisseur usinait la pièce sur une fraiseuse 3 axes, puis l'envoyait dans un deuxième atelier pour le taraudage, puis dans un troisième pour le traitement thermique. Le délai de livraison était de 8 semaines.

Ce que nous avons fait différemment :

• Usiné le collecteur complet sur un centre de fraisage à 5 axes : tous les trous transversaux, les ports et les alésages en une seule configuration.
• Traitement thermique effectué en interne (trempe et revenu à 28-32 HRC).
• Vérification de tous les ports filetés avec des jauges go/no-go et CMM.
• Expédié 1 200 pièces en 5 semaines. Le client a réduit sa chaîne d'approvisionnement de trois fournisseurs à un seul et a réduit ses délais de livraison de 37 %.

Foire aux questions sur les pièces d'usinage CNC

Q1 : Quelle est la différence entre le tournage CNC et le fraisage CNC ?

R : Le tournage CNC fait tourner la pièce contre un outil de coupe stationnaire. Il est utilisé pour les pièces cylindriques telles que les arbres, les broches et les connecteurs. Le fraisage CNC fait tourner l'outil de coupe contre une pièce fixe. Il est utilisé pour les pièces prismatiques telles que les boîtiers, les supports et les collecteurs. De nombreuses pièces nécessitent les deux processus. Nuote Metals exploite à la fois des équipements de tournage et de fraisage, ainsi que des centres de fraisage et de tournage à 5 axes qui combinent les deux dans une seule configuration.

Q2 : Pouvez-vous usiner des pièces à partir de mon fichier 3D (STEP, IGES) ?

R : Oui. Nous acceptons les fichiers STEP, IGES, PDF et DWG. Notre équipe d'ingénierie examine chaque dessin pour en vérifier la fabricabilité (DFM) et fournit des commentaires sur les tolérances, l'accès aux outils et les économies potentielles avant de proposer un devis. Pour les géométries complexes, nous pouvons également réaliser un échantillon de premier article pour votre validation.

Q3 : Quelles tolérances pouvez-vous respecter sur les pièces d'usinage CNC ?

R : Notre tolérance standard est de ±0,005 mm, avec une capacité de précision allant jusqu'à ±0,002 mm pour les caractéristiques critiques. La tolérance réalisable dépend du matériau, de la géométrie de la pièce et du type de fonction. Pour les pièces traitées thermiquement, nous recommandons de préciser les tolérances après traitement thermique ou en tenant compte du meulage. Nuote Metals examine chaque dessin et fournit des commentaires DFM sur les tolérances réalisables avant de passer une commande.
