Composants de précision pour les assemblages critiques – Quand chaque interface compte

Une pièce de précision est jugée par son propre dessin. Un composant de précision est jugé par la manière dont il s'adapte, se déplace, scelle ou se conduit lorsqu'il est assemblé avec d'autres. Cette différence change tout : les tolérances que vous respectez, les caractéristiques que vous inspectez et les tests que vous effectuez avant l'expédition.

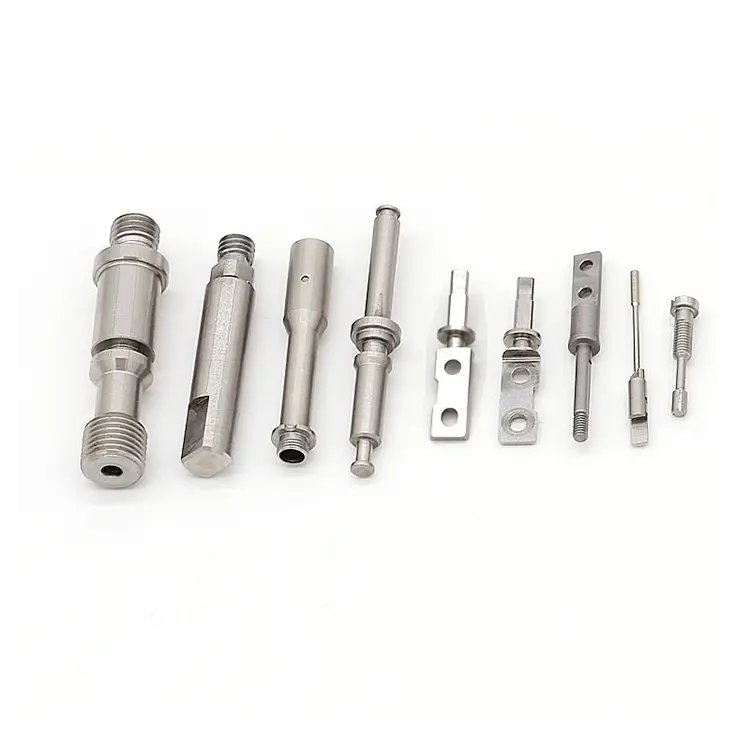

Chez Nuote Metals, nous fabriquonsComposants de précision CNCpour les assemblages où la défaillance n'est pas une option : instruments chirurgicaux, systèmes d'injection de carburant, montures optiques et actionneurs aérospatiaux. Nous ne nous contentons pas d'usiner selon un dessin. Nous gérons la chaîne de tolérance depuis la matière première jusqu'à l'assemblage fonctionnel, afin que le composant que vous recevez fonctionne du premier coup, et à chaque fois par la suite.

Qu'est-ce qui différencie un composant de précision d'une pièce de précision ?

Une pièce de précision répond à ses dimensions individuelles. Un composant de précision doit également :

• Monter avec les pièces correspondantes– le jeu ou l'interférence doit être correct sur toute la plage de tolérance.

• Fonctionnement sous charge– déplacer, sceller ou conduire sans se coincer, fuir ou perdre le signal.

• Survivre à l'assemblage– ne pas se déformer ou se fissurer lorsqu'il est pressé, serré ou jalonné.

• Maintenir les performances dans le temps– résister à l’usure, à la fatigue et aux cyclages thermiques.

Cela signifie que nous inspectons bien plus que les diamètres et les longueurs. Nous vérifions les interfaces d'assemblage, c'est-à-dire les surfaces qui entrent en contact avec d'autres pièces. Nous testons la fonction : le mouvement ou l'étanchéité effectué par le composant. Et nous documentons la traçabilité : ainsi, si une défaillance sur le terrain se produit, nous pouvons la retracer jusqu'à un lot, une machine et un opérateur spécifiques.

La chaîne de tolérance – Comment nous gérons les interfaces

Lorsqu'un composant possède trois surfaces de contact, chacune avec sa propre tolérance, l'assemblage peut échouer même si chaque dimension individuelle est conforme aux spécifications. C’est le problème de la chaîne de tolérance. Nous le gérons par :

1. Identifier tôt les interfaces critiques.

Lors de l'examen DFM, nous marquons chaque surface qui s'accouple à une autre pièce. Ces fonctionnalités bénéficient de tolérances plus strictes, de jauges dédiées et d'une inspection à 100 %, sans échantillonnage.

2. Utiliser des jauges fonctionnelles, pas seulement des micromètres.

Une jauge à bouchon qui simule l’arbre d’accouplement vous en dit plus qu’une lecture micrométrique. Nous construisons des jauges personnalisées pour les interfaces critiques, afin que nous sachions que le composant s'adaptera, pas seulement qu'il mesure correctement.

3. Contrôler les données à travers les opérations.

Si le tournage fait référence à une surface et le fraisage en référence à une autre, les interfaces risquent de ne pas s'aligner. Nous utilisons une seule donnée pour toutes les opérations, de sorte que chaque entité est positionnée par rapport à la même origine.

4. Vérification après traitement thermique et finition.

Le traitement thermique déplace la matière. Le placage ajoute de l'épaisseur. Une interface parfaitement mesurée après usinage peut ne pas s'adapter après revêtement. Nous inspectons les interfaces critiques après toutes les opérations de finition, pas avant.

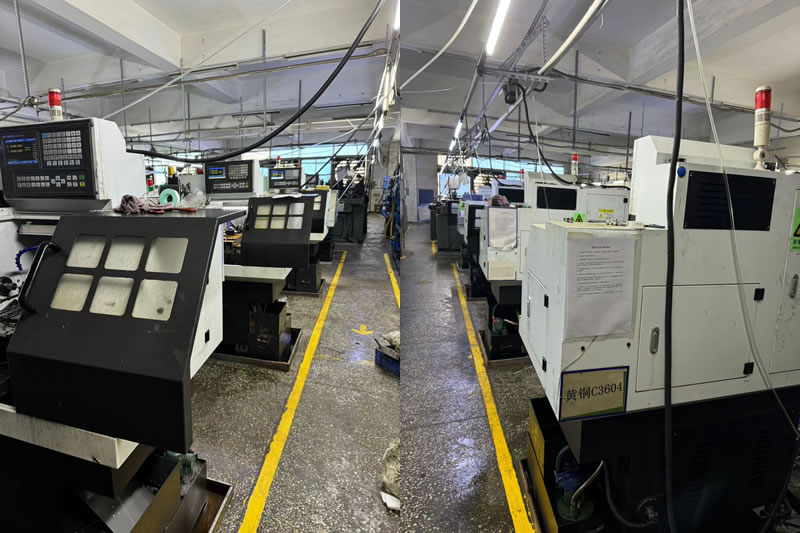

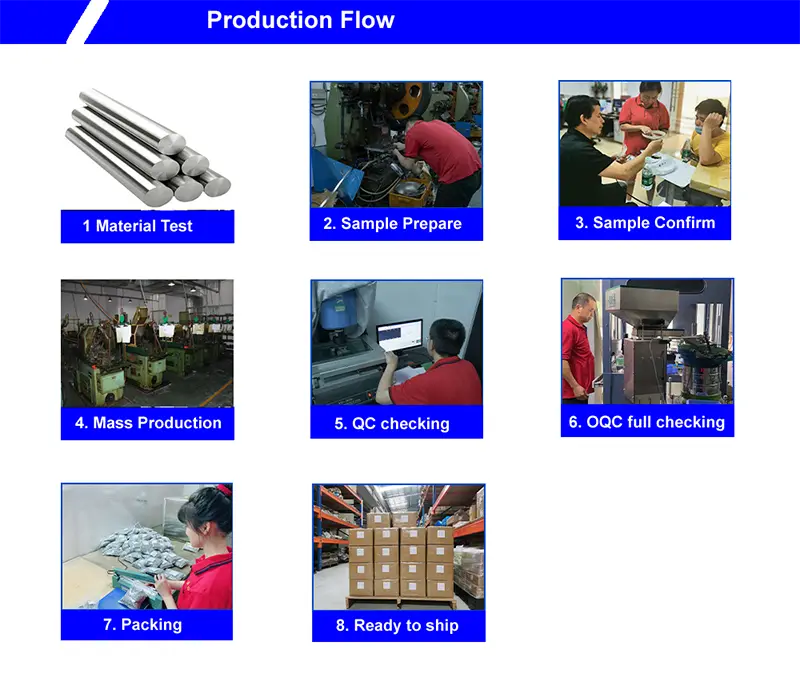

Nos capacités – Des pièces uniques aux sous-ensembles

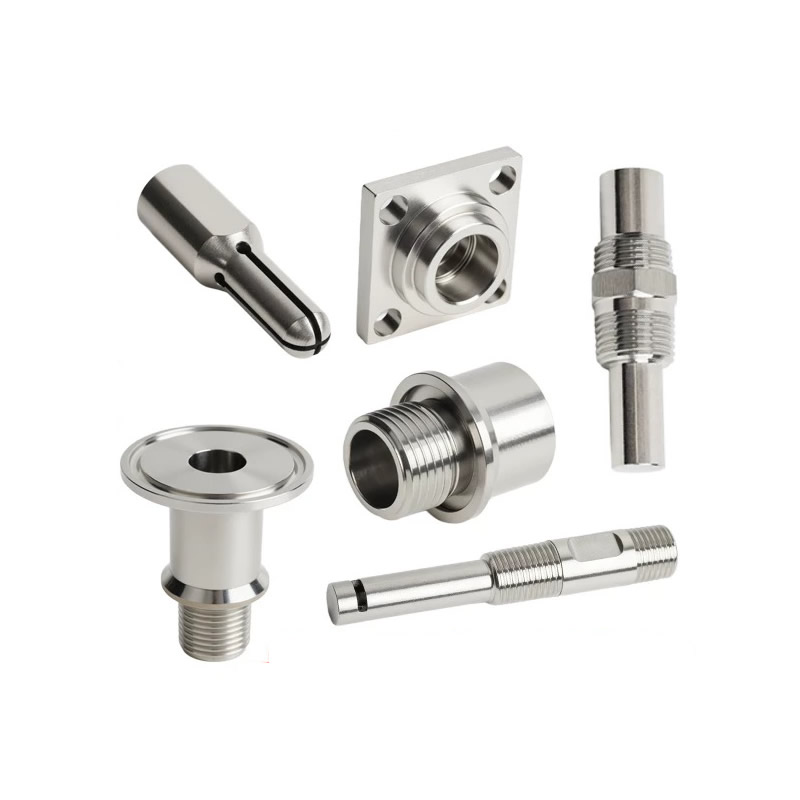

Nuote Metals fournitComposants de précision CNCà travers une gamme de processus et de matériaux. Mais notre véritable valeur réside dans l’intégration : nous pouvons usiner plusieurs pièces, les finir et les assembler en un sous-ensemble qui arrive prêt pour votre ligne de production.

Matériels:Acier inoxydable, acier allié, aluminium, titane, laiton, cuivre et plastiques techniques.

Volume:Prototype (1 à 50), faible volume (50 à 5 000), volume élevé (5 000 à 500 000+).

Tests fonctionnels – L'étape que la plupart des fournisseurs sautent

Un composant qui mesure parfaitement peut toujours échouer lors de l'assemblage. Un arbre qui respecte la tolérance de diamètre peut se coincer lorsqu'il est pressé dans un boîtier. Une surface d'étanchéité qui répond à Ra 0,4 μm peut fuir sous pression. Nous testons la fonction, pas seulement les dimensions.

Tests que nous effectuons sur des composants de précision :

• Simulation d'ajustement par pression– vérifier les interférences et la force d'insertion.
• Test de fuite– test d'étanchéité à l'air ou à l'hélium pour les composants scellés.
• Continuité électrique– pour les composants conducteurs et les chemins de mise à la terre.
• Mouvement et coup– pour vannes, actionneurs et pièces coulissantes.
• Engagement de couple et de filetage– pour les interfaces filetées.

Chaque test est documenté avec des valeurs mesurées réelles. Vous recevez un rapport de test fonctionnel avec votre envoi, pas seulement un rapport dimensionnel.

Un exemple réel - Ensemble de composants d'agrafeuse chirurgicale

Un fabricant allemand de dispositifs médicaux avait besoin d'un ensemble de cinq composants de précision qui pourraient être assemblés dans une cartouche d'agrafeuse chirurgicale. Les composants devaient s'emboîter sans jeu, s'actionner en douceur et résister à la stérilisation à l'oxyde d'éthylène.

Le défi :

Leur ancien fournisseur usinait chaque composant selon son dessin individuel. Mais une fois assemblée, l'agrafeuse a eu des ratés : la chaîne de tolérance permettait trop de mouvement entre l'enclume et la cartouche.

Ce que nous avons fait différemment :

• Identification des trois interfaces critiques entre les composants lors de l'examen DFM.
• Usiné les cinq composants dans la même cellule de précision, en utilisant les mêmes données.
• Jauges fonctionnelles construites pour vérifier l’ajustement et le mouvement avant l’expédition.
• Réalisation d'assemblages à sec et de tests de course fonctionnels sur 100 % des unités.
• 2 200 ensembles ont été expédiés sans aucun rejet d'assemblage. Le client a éliminé l'inspection à la réception et a réduit le temps d'assemblage de 15 %.

Foire aux questions sur les composants de précision CNC

Q1 : Quelle est la différence entre un composant de précision et une pièce de précision ?

R : Une pièce de précision répond à ses propres dimensions de dessin. UNComposant de précision CNCdoit également s'adapter et fonctionner avec les pièces correspondantes. Cela signifie que nous inspectons les interfaces, testons les mouvements ou l'étanchéité et gérons la chaîne de tolérance sur plusieurs fonctionnalités. Si vous nous envoyez un dessin pour une seule pièce, nous l'usinerons. Si vous nous envoyez un ensemble de pièces qui s'assemblent ensemble, nous gérons les interfaces et livrons un sous-ensemble fonctionnel.

Q2 : Pouvez-vous assembler des composants à partir de plusieurs matériaux ?

R : Oui. Nous usinons des composants en acier inoxydable, aluminium, titane, laiton, cuivre et plastique, puis les assemblons à l'aide de joints pressés, filetés, jalonnés ou collés. Pour les composants qui seront stérilisés ou exposés à des produits chimiques, nous sélectionnons des matériaux et des finitions qui résistent à l'environnement. Chaque assemblage est testé pour son fonctionnement et documenté avec un enregistrement de traçabilité.

Q3 : Comment vérifier qu'un composant de précision s'adaptera à mon assemblage ?

R : Nous utilisons des jauges fonctionnelles qui simulent la pièce d’accouplement. Une jauge à bouchon qui correspond au diamètre de l’arbre d’accouplement nous en dit plus qu’une lecture micrométrique. Pour les interfaces critiques, nous construisons des jauges personnalisées et inspectons 100 % de la production, et pas seulement des échantillons. Nous effectuons également un assemblage à sec et des tests fonctionnels avant l'expédition, afin que vous sachiez que le composant fonctionne avant qu'il n'atteigne votre ligne. Nuote Metals fournit un rapport de test fonctionnel avec chaque commande de composants de précision.
