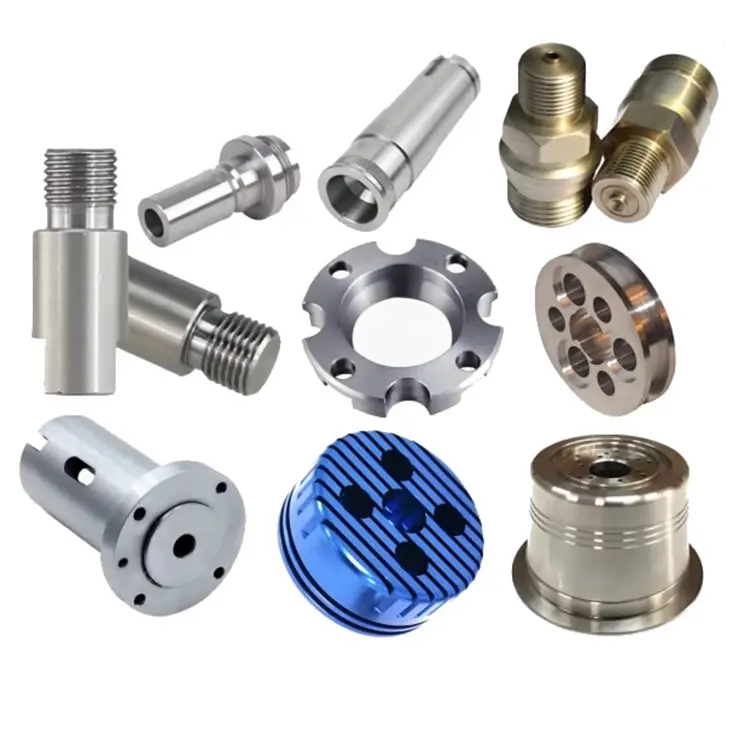

Pièces usinées CNC

Lorsqu'une pièce emboutie ne peut pas respecter la tolérance, lorsqu'une pièce moulée ne peut pas atteindre l'état de surface ou lorsque la géométrie est trop complexe pour tout autre processus, c'est là que les ingénieurs précisentPièces usinées CNC.

Contrairement à l’emboutissage ou au moulage, l’usinage CNC enlève de la matière plutôt que de la former. Ce processus soustractif permet de réaliser des géométries qui sont tout simplement impossibles avec d'autres méthodes de fabrication : contre-dépouilles, trous filetés, cavités profondes, coins à rayon serré et éléments qui doivent être positionnés à quelques microns les uns des autres.

Chez Nuote Metals, nous exploitons une flotte de centres d'usinage CNC, notamment des fraiseuses à 3 axes, 4 axes et 5 axes, ainsi que des tours CNC pour les opérations de tournage. Nous produisons des pièces usinées CNC pour les industries où la précision n'est pas négociable : l'aérospatiale, les dispositifs médicaux, l'automobile, la robotique et l'automatisation industrielle.

Usinage CNC par rapport à d'autres processus de fabrication – Quand choisir l'usinage

Toutes les pièces ne doivent pas être usinées. Mais lorsque la précision, la complexité ou les propriétés des matériaux l’exigent, l’usinage CNC est le seul choix.

Choisissez l'usinage CNC lorsque :

• Vos tolérances sont inférieures à ±0,05 mm
• Votre pièce présente des contre-dépouilles, des filetages ou des cavités profondes
• Vous avez besoin d'une finition de surface spécifique
• Votre matériau est difficile à former ou à couler
• Votre volume est inférieur à 10 000 pièces par an

Nos capacités d'usinage CNC - Équipements, matériaux et tolérances

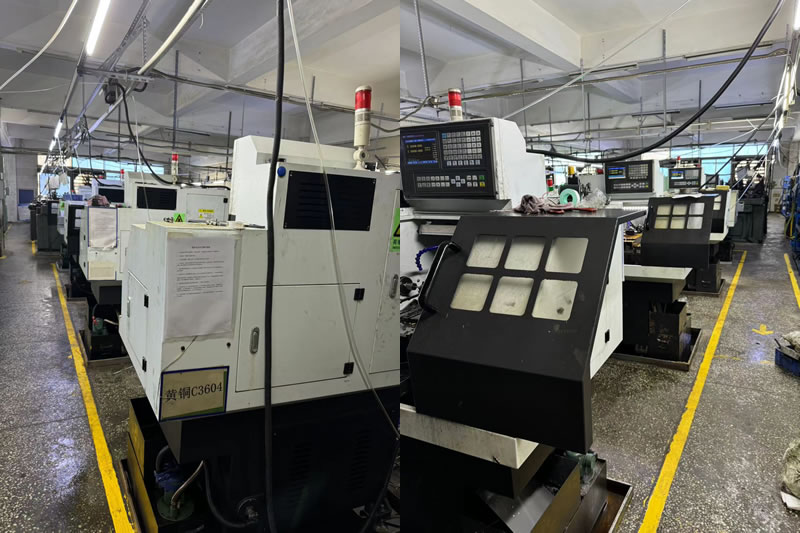

Capacité des machines

Nous exploitons un atelier d'usinage CNC complet avec des capacités sur plusieurs axes et processus :

Capacités matérielles

Tolérances dimensionnelles

Nous maintenons des tolérances strictes sur tous les processus d’usinage. Les tolérances standard sont conservatrices – nous pouvons souvent les serrer plus serrées sur demande.

Une véritable application – Composant d’instrument chirurgical

Un fabricant de dispositifs médicaux avait besoin d'un composant de précision pour une agrafeuse chirurgicale : une pièce complexe avec une tige canulée (creuse), de multiples contre-dépouilles, une pointe filetée et une finition de surface hautement polie. La pièce devait être fabriquée en acier inoxydable 17‑4 PH et respecter des tolérances de ±0,01 mm sur les caractéristiques critiques. Le volume annuel était de 5 000 pièces – trop faible pour le moulage à modèle perdu, trop complexe pour l'estampage.

Nous avons recommandé le tournage CNC de type suisse avec outils entraînés pour les opérations de fraisage secondaire. La pièce a été produite en une seule configuration, éliminant ainsi l'empilement de tolérances de plusieurs opérations. La pointe filetée a été roulée après usinage pour améliorer la résistance à la fatigue. Le client a reçu les premiers articles en 15 jours ouvrables. Après validation, nous avons produit 5 000 pièces avec des rebuts zéro dimension. Le client a depuis élargi sa gamme de produits et nous produisons désormais des composants pour trois instruments chirurgicaux supplémentaires.

Où ils sont utilisés

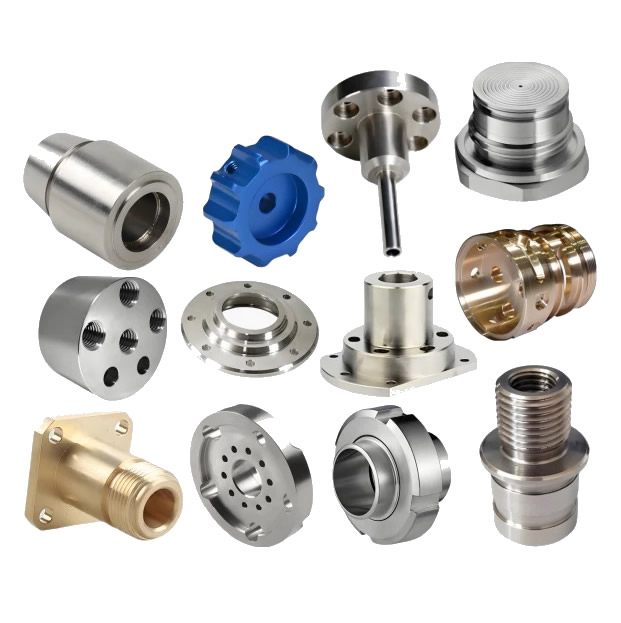

Les pièces usinées CNC sont essentielles dans pratiquement toutes les industries avancées :

• Aérospatiale – Composants structurels, pièces de moteur, composants de train d'atterrissage, supports de satellite, raccords hydrauliques
• Dispositifs médicaux – Instruments chirurgicaux, boîtiers de dispositifs implantables, composants orthopédiques, pièces d'équipement de diagnostic
• Automobile – Composants de moteur, pièces de transmission, composants de suspension, boîtiers de capteurs, pièces prototypes
• Robotique et automatisation – Bras de robot, effecteurs finaux, boîtes de vitesses, actionneurs personnalisés, supports de capteurs
• Électronique – Boîtiers, dissipateurs thermiques, boîtiers de connecteurs, composants de blindage, montages de test
• Équipements industriels – Composants de pompes, corps de vannes, blocs collecteurs, carters d'engrenages, pièces de machines-outils
• Pétrole et gaz – Outils de fond, composants de vannes, joints, connecteurs, raccords personnalisés
• Défense – Composants d’armes à feu, montures optiques, pièces de véhicules, boîtiers d’équipement de communication

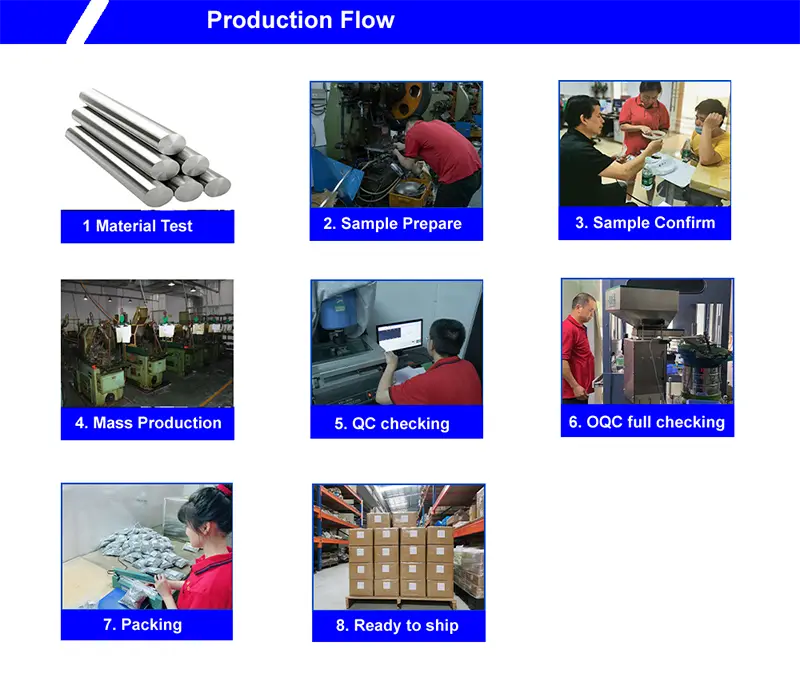

Comment nous fabriquons des pièces usinées CNC – du dessin à la livraison

Étape 1 : Revue de conception et analyse DFM

Vous fournissez un dessin 2D ou un modèle 3D (STEP, IGES ou SolidWorks). Nos ingénieurs examinent la conception pour en vérifier la fabricabilité – en vérifiant l’accessibilité des fonctionnalités, les exigences en matière d’outillage, la sélection des matériaux et la faisabilité des tolérances. Nous fournissons des commentaires DFM dans un délai de 2 à 3 jours ouvrables, suggérant souvent des modifications de conception réduisant les coûts.

Étape 2 : Programmation et montage

Nos programmeurs développent les parcours d'outils CNC à l'aide du logiciel CAM. Pour les pièces complexes, nous simulons le processus d'usinage pour vérifier les trajectoires d'outils et détecter les collisions potentielles. Les fixations personnalisées sont conçues et fabriquées pour maintenir vos pièces en toute sécurité pendant l'usinage.

Étape 3 : Approvisionnement et préparation du matériel

Nous nous approvisionnons en matériaux certifiés auprès d’usines approuvées. La matière première est découpée sur mesure et, si nécessaire, déstressée ou prétraitée thermiquement avant l'usinage.

Étape 4 : Usinage CNC

Les pièces sont produites sur nos centres de fraisage et de tournage CNC. Pour les fonctionnalités critiques, nous utilisons le palpage en cours de processus pour vérifier les dimensions et ajuster automatiquement les décalages d'outils, en détectant les écarts avant qu'ils ne se transforment en rejets.

Étape 5 : Opérations secondaires

Nous proposons une gamme complète de services secondaires : traitement thermique, finition de surface (anodisation, placage, passivation, revêtement en poudre), soudage, assemblage et procédés spéciaux (électroérosion à fil, électroérosion à fil, meulage) par l'intermédiaire de partenaires certifiés.

Étape 6 : Inspection et contrôle qualité

Chaque pièce est inspectée selon vos exigences de dessin. Nous fournissons des rapports d'inspection dimensionnels complets, des certificats de matériaux et, le cas échéant, des rapports d'inspection du premier article (FAI) selon AS9102 ou selon les spécifications du client.

Étape 7 : Emballage et expédition

Les pièces sont emballées pour éviter tout dommage pendant le transport – emballées individuellement, superposées ou montées sur mesure selon les besoins. Nous expédions par voie aérienne ou maritime, avec un suivi et une documentation complets.

Assurance qualité – Ce que nous vérifions, pourquoi c'est important

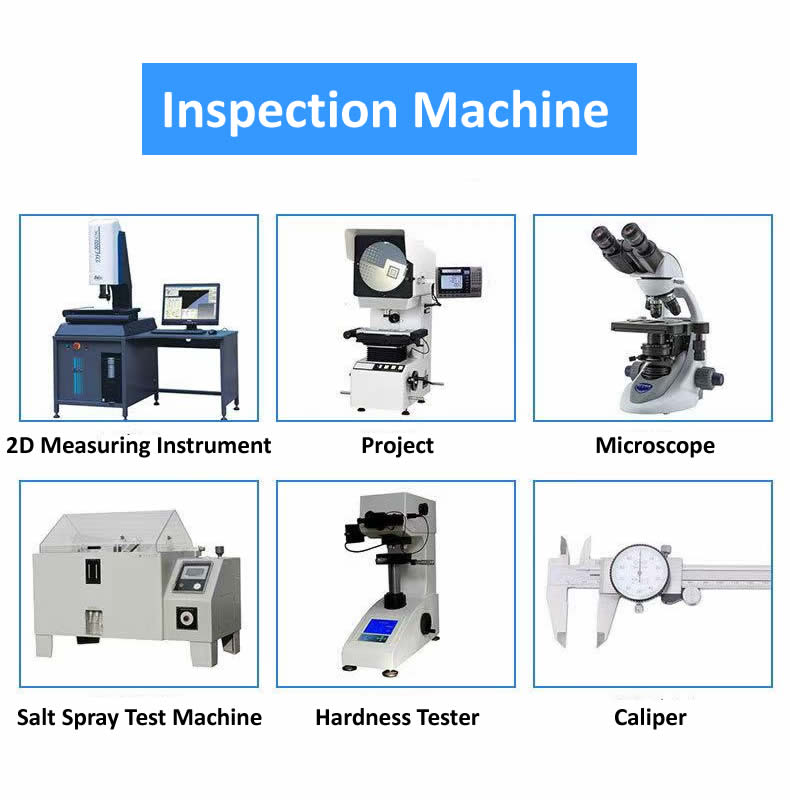

Notre matériel de contrôle :

• Machine à mesurer tridimensionnelle (MMT)– Vérification dimensionnelle complète en 3D
• Projecteur de profil (comparateur optique)– Contrôle du contour et du filetage
• Testeur de rugosité de surface– Vérification de l’état de surface
• Testeur de dureté Rockwell– Vérification du traitement thermique
• Micromètre laser– Mesure de diamètre à grande vitesse et sans contact
• Spectromètre– Vérification de la composition des matériaux
• Jauges de filetage– Vérification des threads GO/NO-GO

Tous les équipements sont calibrés chaque année par des laboratoires tiers accrédités. Les dossiers d’inspection sont conservés pendant dix ans – ce qui est essentiel pour la traçabilité médicale, aérospatiale et de défense.

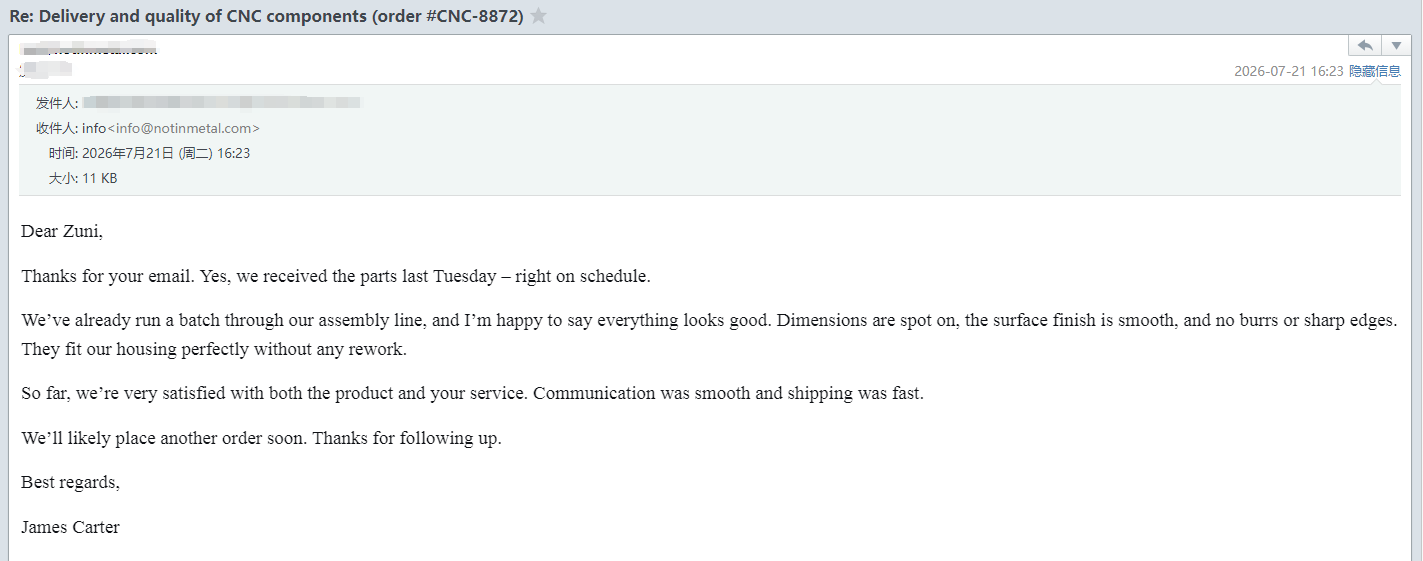

Ce que disent nos clients – Commentaires réels

Votre commande – Ce que nous vous envoyons

Lorsque vos pièces usinées CNC arrivent, vous recevez un enregistrement complet de ce qui a été produit et de la manière dont cela a été vérifié.

Ce que vous trouverez dans la boîte :

• Pièces sous emballage protecteur– Étiqueté avec le numéro de pièce, le numéro de lot et la quantité
• Certificat matériel– Composition chimique et propriétés mécaniques du broyeur d’origine
• Rapport d'inspection dimensionnelle– Mesures réelles du lot de production
• Rapport d'inspection MMT– Pour les dimensions critiques (si nécessaire)
• Rapport d'inspection du premier article (FAI)– Vérification dimensionnelle complète selon AS9102 ou format client (pour les pièces neuves)
• Certificats de procédés spéciaux– Traitement thermique, placage, anodisation ou autres processus secondaires (le cas échéant)
• Certificat de conformité– Signé par notre responsable QA, lot traçable

Certifié pour :ISO9001:2015. Conformité AS9100 (aérospatiale) et ISO 13485 (médical) disponible sur demande. Déclarations RoHS et REACH fournies.

Trois questions auxquelles nous répondons souvent

Q : « Quel est le délai de livraison typique pour les pièces usinées CNC ? »

R : Les délais de livraison dépendent de la complexité et de la quantité des pièces. Pour les pièces simples, nous pouvons livrer les premiers articles en 7 à 10 jours ouvrables. Les pièces complexes nécessitant un usinage 5 axes ou des matériaux spéciaux peuvent prendre entre 15 et 20 jours ouvrables. Les délais de production pour les commandes de 100 à 1 000 pièces varient généralement de 10 à 15 jours ouvrables après l'approbation du premier article. Nous offrons des services accélérés pour les besoins urgents.

Q : « Quelle est la quantité minimale de commande (MOQ) pour les pièces usinées CNC ? »

R : Contrairement à l’estampage, l’usinage CNC ne nécessite pas d’outillage coûteux – notre MOQ est aussi bas que 1 pièce pour les prototypes. Pour les commandes de production, nous recommandons généralement des quantités de 50 à 500 pièces afin d'optimiser les coûts d'installation, mais nous pouvons accepter n'importe quelle quantité. Nous sommes heureux de produire des quantités de prototypes pour les tests et la validation avant de nous engager dans des séries de production plus importantes.

Q : « De quelles informations avez-vous besoin pour fournir un devis ? »

R : Pour fournir un devis précis, nous avons besoin :

• Un dessin 2D (PDF) ou un modèle 3D (STEP, IGES ou SolidWorks) avec dimensions et tolérances
• Spécification du matériau (qualité et état)
• Quantité requise (prototype ou production)
• Exigences en matière de finition de surface ou de revêtement
• Toute exigence particulière (traitement thermique, certification, emballage)

Grâce à ces informations, nous fournissons un devis budgétaire sous 24 heures et un devis ferme sous 3 à 5 jours ouvrés. Nous proposons également une analyse DFM gratuite : nous examinons votre conception et suggérons des améliorations avant le début de l'usinage.

Nuote Metals – Dongguan, Chine. Certifié ISO 9001 : 2015. Examen DFM gratuit et échantillons disponibles. Contactez-nous avec votre dessin – nous vous répondrons dans les 24 heures avec le coût de l’outillage, le prix à la pièce et le délai de livraison.
