Rivets pour tubes

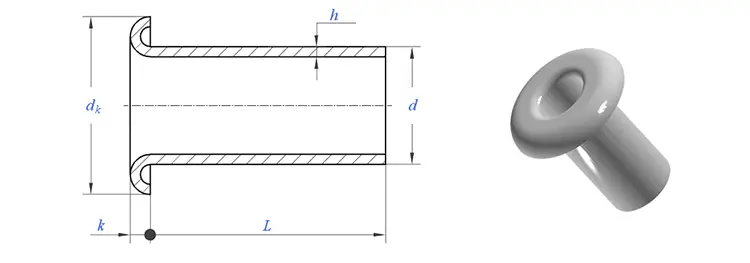

Un rivet de tube est un petit morceau de tube métallique avec une tête formée à une extrémité. La tige est creuse de la queue à la tête – entièrement creuse, pas seulement partiellement. Lors de l'installation, la paroi mince roule vers l'extérieur avec une force très faible, généralement 15 à 20 % de celle requise par un rivet solide.

C'est l'attache que vous choisissez lorsque vous avez besoin de quelque chose de léger, rapide à mettre en place et doux pour les matériaux souples. Ce sont les fixations permanentes les plus légères et les plus rapides disponibles. Si votre application ne nécessite pas une résistance maximale et que vous souhaitez maintenir une production rapide, les rivets pour tubes sont la solution.

Rivet tubulaire vs solide vs semi-tubulaire – Le creux qui change tout

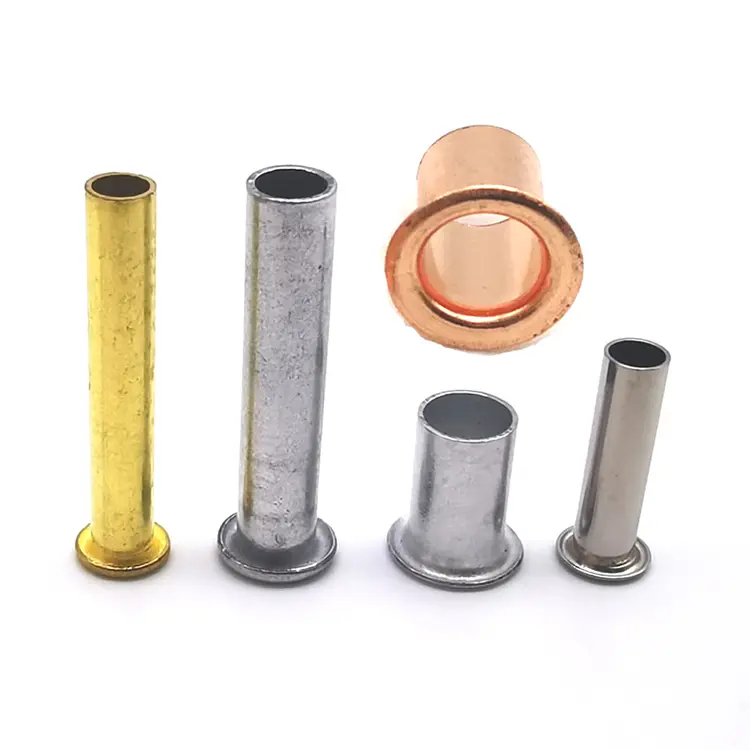

Options matérielles – Cinq choix pour cinq applications

Styles de tête disponibles : ronde, plate, fraisée.

Finitions disponibles

Une vraie application – Fixation de tuyau d’aspirateur industriel

Un fabricant d'aspirateurs industriels avait besoin d'une fixation légère et peu coûteuse pour fixer les raccords de tuyaux aux boîtiers en plastique. Les vis autotaraudeuses précédentes se sont desserrées avec le temps en raison des vibrations. Des rivets solides ont fissuré les fines parois en plastique. Le client avait besoin d'une fixation qui se fixerait rapidement, tiendrait de façon permanente et n'endommagerait pas le plastique.

Nous avons fourni des rivets en tube d'acier zingué – tige de 4,0 mm, tête ronde de 7,5 mm, longueur de corps de 6,0 mm. Le design entièrement creux s'évase vers l'extérieur avec une force minimale – pas de fissuration du plastique. Le zingage assure une protection contre la corrosion. Le client a testé 1 000 rivets sur 500 unités. Après 10 000 cycles de vibrations, zéro desserrage, zéro panne. Ils commandent désormais nos rivets par lots de 300 000 pièces par an.

Du tube au rivet fini – Comment nous les fabriquons

Les rivets pour tubes sont au départ de véritables tubes métalliques – coupés à longueur avec une tête formée à une extrémité. Le processus est le même quel que soit le matériau, mais chaque matériau nécessite un outillage et des vitesses différents.

Approvisionnement en tubes– Stock de tubes certifiés provenant d’usines agréées. Chaque lot est accompagné d'un certificat d'essai en usine et d'un numéro de coulée.

Inspection à l'arrivée– Le diamètre extérieur du tube (± 0,02 mm), l'épaisseur de la paroi et la composition du matériau sont vérifiés. Le spectromètre confirme la qualité du matériau. Le matériel non conforme aux spécifications est rejeté.

Coupe de tubes– Le tube est coupé à la longueur précise du flan. Chaque flan devient un rivet.

Titre– L’ébauche de tube coupée est placée dans une presse à têter. Une matrice en carbure forme la tête (ronde, plate ou fraisée) à une extrémité. Les matrices polies évitent les marques de surface.

Garniture– Le flash autour du bord de la tête est supprimé.

Dégringolade– Les micro-bavures sont éliminées.

Placage ou revêtement (si spécifié)– Appliqué selon les besoins.

Inspection finale– Tri 100% optique. Échantillon AQL vérifié manuellement. Rapport dimensionnel, certificat de matériau et certificat de conformité délivrés.

Exemple de délai de livraison :5 à 7 jours standard ; outillage personnalisé : 15 à 20 jours.

Du matériau au rivet fini – Huit questions que nous nous posons avant d’expédier

Chaque lot de rivets pour tubes passe par cette liste de contrôle. Nous ne passerons à l’étape suivante que lorsque nous pourrons répondre « oui » à chaque question.

Avant le début de la production :

Le tube est-il du bon diamètre ?– Nous vérifions le diamètre extérieur avec un micromètre laser. Tolérance : ±0,02 mm. Si elle est éteinte, la bobine n'entre pas dans la salle de découpe.

Le matériel est-il celui que nous avons commandé ?– Le spectromètre vérifie la qualité – acier, acier inoxydable, laiton, cuivre ou aluminium. Aucune conjecture. Aucun remplacement.

Une fois les 10 premiers rivets réalisés :

Est-ce qu'ils ont l'air bien ?– Inspection visuelle sous grossissement. Fissures, bavures, têtes inégales, marques de surface – tout défaut arrête la presse.

Les dimensions sont-elles correctes ?– Diamètre intérieur, bride extérieure, longueur du canon et épaisseur de paroi mesurés sur un comparateur optique. Tous doivent correspondre au dessin avant le début de la production.

Pendant la fabrication :

Restons-nous dans la dimension ?– Les opérateurs tirent 5 rivets toutes les 500 pièces. Les pieds à coulisse numériques et les jauges go/no-go vérifient les dimensions critiques. Toute dérive déclenche un ajustement de l'outillage.

Avant d'expédier :

Est-ce qu'ils se fixent correctement sur votre matériel ?– Toutes les 2 000 pièces, nous posons 3 rivets sur un échantillon de votre matériau réel. Nous vérifions la symétrie, l'étanchéité et les fissures du clinch.

La protection contre la corrosion est-elle adéquate ?– Pour les rivets plaqués, anodisés ou passivés, nous effectuons des tests au brouillard salin selon ASTM B117. Un certificat est délivré avec le lot.

Y a-t-il des refus ?– Chaque rivet passe par une machine de tri optique. Les rejets sont automatiquement éjectés. Un échantillon aléatoire AQL est ensuite vérifié manuellement.

Un rivet tubulaire qui répond aux huit questions est prêt à être expédié. Nous conservons les enregistrements pendant cinq ans. Si un problème survient sur le terrain, nous pouvons retracer le lot et extraire le fichier complet.

Ce que disent nos clients – Commentaires réels

Nous laissons nos clients parler pour nous. Les images ci-dessus montrent de véritables retours d'expérience de fabricants qui ont utilisé nos rivets pour tubes dans leurs lignes de production – des constructeurs d'aspirateurs aux fabricants de meubles en passant par les équipementiers automobiles.

Ils reviennent vers nous pour les mêmes raisons :

Réglage le plus rapide– 15 à 20 % de la force du rivet solide, maintient la production en mouvement

Léger– La conception entièrement creuse minimise la masse ajoutée

Qualité constante –Épaisseur de paroi uniforme, lot après lot

Livraison fiable– Les échantillons sont expédiés sous 5 à 7 jours, production dans les délais

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Les rivets tubulaires sont-ils identiques aux rivets creux ?

R : Oui, il s’agit du même produit. Certains fabricants utilisent « tube », d'autres utilisent « creux ». La conception est identique : un arbre entièrement creux fabriqué à partir de tubes, coupé à longueur avec une tête formée à une extrémité. Les deux termes font référence à la même attache. Chez Nuote Metals, nous utilisons les deux de manière interchangeable.

Q : « Comment choisir le bon matériau pour mes rivets pour tubes ?

R : Le choix dépend de votre application :

En cas de doute, envoyez-nous les détails de votre application – nous vous recommanderons le bon matériau en fonction de votre environnement, de vos exigences de charge et de votre budget.
