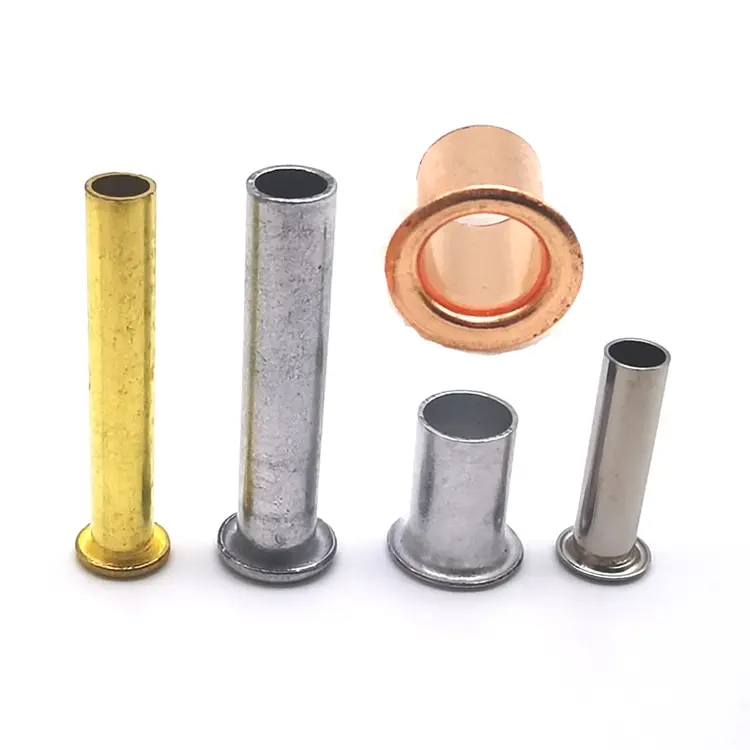

Rivets DIN 7340

Nuote Metals est un fabricant chinois deRivets DIN 7340, produisant à la fois des variantes de forme A (tête plate) et de forme B (tête ronde). Avec plus de 10 ans d’expérience dans la production de rivets tubulaires, nous comprenons la précision dimensionnelle exigée par cette norme. Disponible en acier au carbone, acier inoxydable, laiton, cuivre et aluminium, avec des diamètres de 1 mm à 10 mm. Certifié ISO 9001. Échantillons gratuits disponibles. Contactez-nous aujourd'hui.

Que sont les rivets DIN 7340 ?

Ce sont des rivets tubulaires (creux) fabriqués en coupant des longueurs à partir de tubes métalliques, puis en formant une tête à une extrémité. Contrairement aux rivets creux emboutis, qui ont un contour interne conique, les rivets tubulaires DIN 7340 ont un contour intérieur et extérieur cylindrique – une distinction clé qui affecte leur prise et leurs performances lors de l'assemblage.

La norme, maintenue par le Comité allemand des normes de fixation (FMV), spécifie les dimensions, les masses et les conditions techniques de livraison pour deux formes de tête distinctes :

La version actuelle estDIN 7340:2011-03,qui remplace l'édition de 1993.

Comment lire une désignation de rivet DIN 7340

Une désignation complète de rivet DIN 7340 suit un format spécifique qui code toutes les dimensions critiques. Voici un exemple de la norme :

RN A 3 × 0,3 × 20 DIN 7340 Cu

Cette convention de dénomination garantit que chaque rivet DIN 7340 est entièrement spécifié et traçable à la norme.

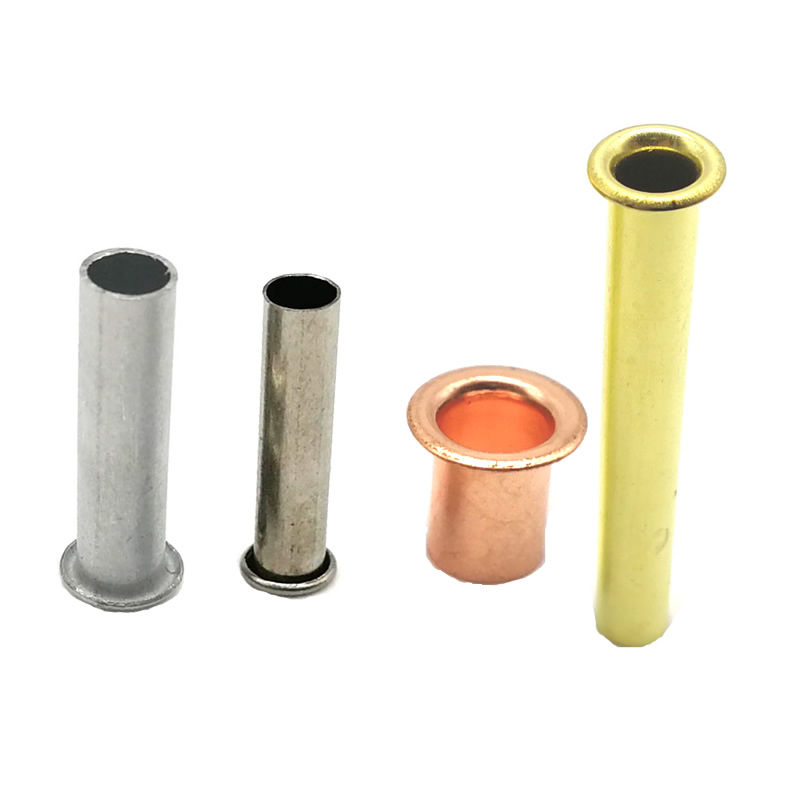

Matériaux et finitions pour eux

Les rivets DIN 7340 peuvent être fabriqués à partir de plusieurs matériaux. Nuote Metals propose les options suivantes :

Finitions standards :Zingué, nickelé, passivé, laqué, antique, uni.

La norme DIN 7340 ne limite pas les matériaux à ces options : la norme s'applique à l'acier, à l'acier inoxydable, au cuivre, au laiton et à l'aluminium.

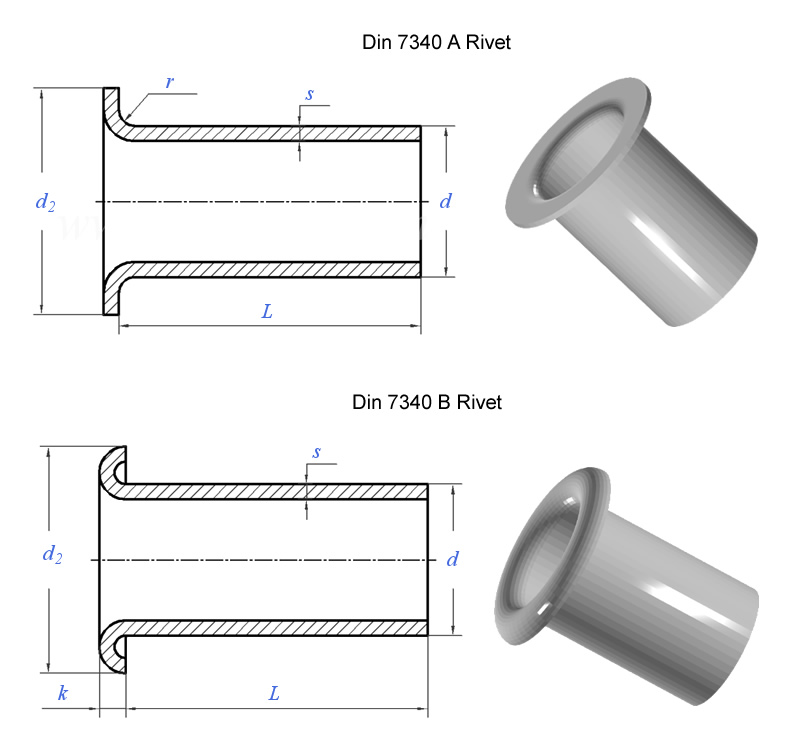

Plage dimensionnelle – Ce que couvre la norme DIN 7340

La norme couvre les rivets DIN 7340 d'un diamètre nominal de 1 mm à 10 mm. L'épaisseur et la longueur de la paroi sont spécifiées par application.

Forme A (tête plate) – Dimensions typiques

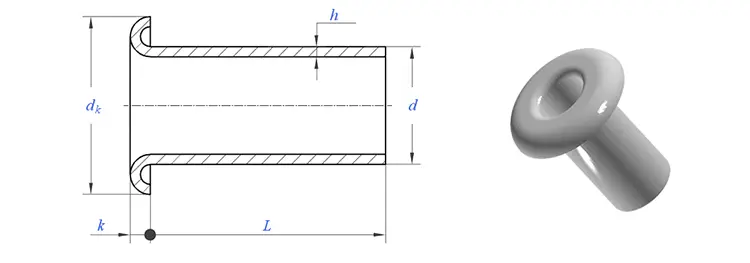

Forme B (tête ronde) – Dimensions typiques

Des longueurs et épaisseurs de paroi personnalisées sont disponibles sur demande.Nuote Metals peut produire des rivets DIN 7340 selon vos spécifications exactes.

DIN 7340 et rivets creux emboutis – La différence

Cette distinction est importante. Un rivet DIN 7340 est découpé dans du tube – les contours intérieur et extérieur sont cylindriques. Un rivet creux embouti (souvent appelé œillet) commence sous forme de tôle et est progressivement embouti, ce qui donne un contour interne effilé.

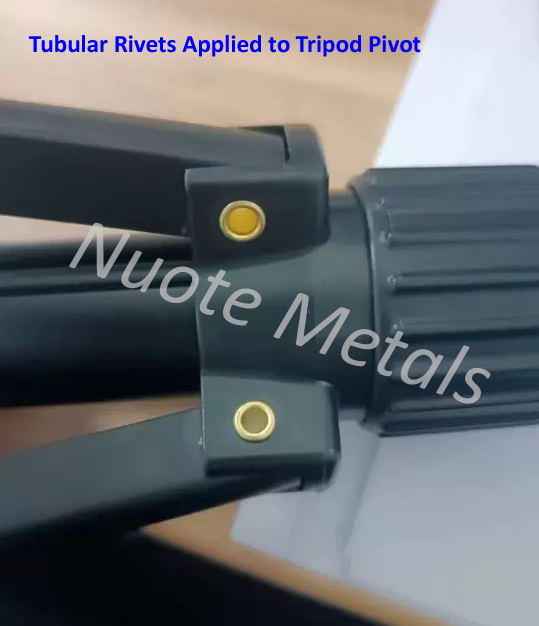

Si votre application nécessite un diamètre intérieur uniforme – pour le câblage, le laçage ou des pivots précis – les rivets DIN 7340 sont le bon choix.

Une véritable application – Support de montage électronique en plastique

Un fabricant d'appareils électroniques grand public avait besoin de monter un support en plastique sur un châssis métallique à l'intérieur d'un appareil domestique intelligent. Le support en plastique retenait un circuit imprimé et devait être fixé de manière permanente sans fissurer le plastique ni ajouter de poids inutile. L'équipe d'ingénierie avait spécifié des rivets DIN 7340 pour cet assemblage – Forme A (tête plate), aluminium, diamètre 3 mm, épaisseur de paroi 0,3 mm, longueur 6 mm.

La tête plate était essentielle : le support avait un dégagement limité et une tête ronde aurait gêné le placement de la planche. Le matériau en aluminium a permis de conserver la légèreté de l’ensemble, ce qui était important pour l’appareil portable. Et la conception tubulaire est réglée avec une force minimale, empêchant les fissures de contrainte dans le plastique.

Nous avons fourni des rivets en aluminium 5052 DIN 7340 – tige de 3,0 mm, tête plate de 4,5 mm, épaisseur de paroi de 0,3 mm, longueur de 6,0 mm, finition unie. Le contour intérieur cylindrique maintient une épaisseur de paroi constante pour un évasement fiable. La tête plate reposait proprement dans l’espace restreint. Le client a testé 1 000 rivets sur 500 supports. Après des tests de cyclage thermique et de vibration, zéro panne. Ils commandent désormais nos rivets tubulaires par lots de 200 000 pièces par an.

Comment nous les fabriquons – Découpe de tubes + Titre

Les rivets DIN 7340 sont fabriqués à partir de tubes – coupés à longueur avec une tête formée à une extrémité. C'est la méthode spécifiée par la norme.

1. Approvisionnement en tubes– Stock de tubes certifiés provenant d’usines approuvées – acier, acier inoxydable, laiton, cuivre ou aluminium. Chaque lot est accompagné d'un certificat d'essai en usine et d'un numéro de coulée.

2. Inspection entrante– Le stock de tubes a été vérifié pour le diamètre extérieur (± 0,02 mm), l'épaisseur de paroi et la composition du matériau. Le spectromètre confirme la note. Le matériel non conforme aux spécifications est rejeté.

3. Coupe de tubes –Le tube est coupé à une longueur précise. Chaque flan devient un rivet DIN 7340.

4. Titre– L’ébauche de tube coupée est placée dans une presse à têter. Une matrice en carbure forme la tête – Forme A (plate) ou Forme B (ronde) – à une extrémité. Les matrices polies évitent les marques de surface.

5. Découpage– Le flash autour du bord de la tête est supprimé.

6. Chute– Les micro-bavures sont éliminées.

7. Placage ou revêtement –Appliqué selon les besoins.

8. Inspection finale –Tri 100% optique. Échantillon AQL vérifié manuellement.

Exemple de délai de livraison :5 à 7 jours standard ; outillage personnalisé : 15 à 20 jours.

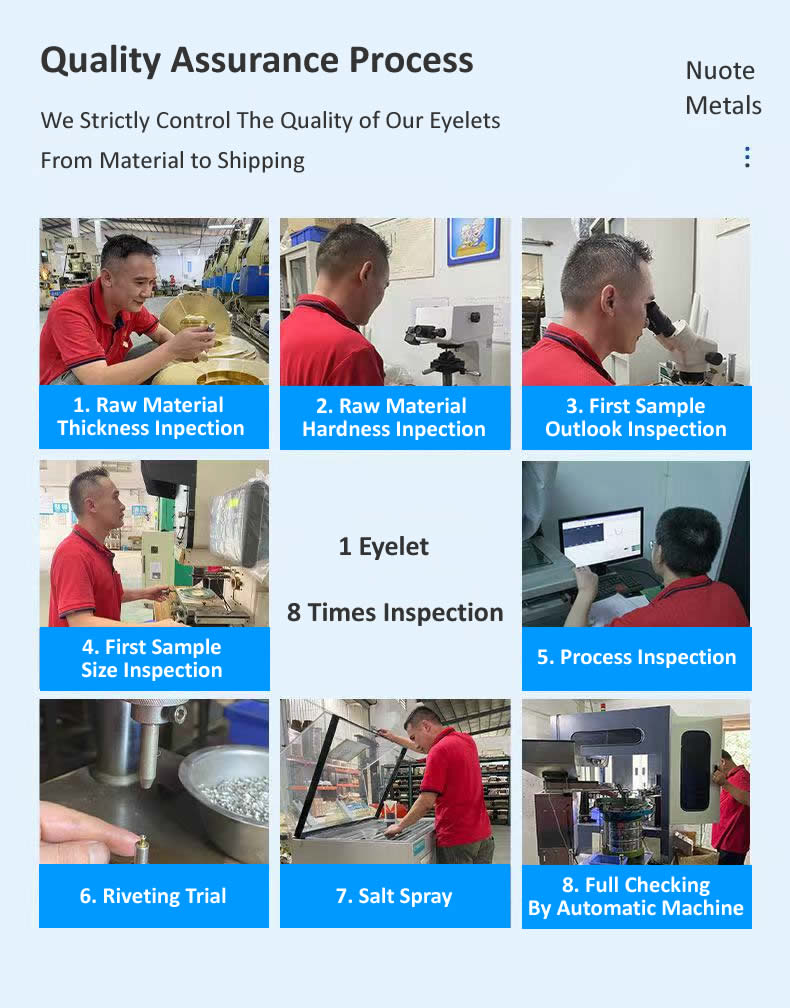

Un rivet, huit contrôles – Comment nous garantissons la conformité à la norme DIN 7340

Chaque lot de rivets DIN 7340 passe par huit portes de qualité :

Contrôle du diamètre des matières premières– Micromètre laser (±0,02mm). Toute bobine hors plage est rejetée.

Vérification de la composition des matières premières– Vérification de la qualité par spectromètre.

Vérification de l'apparence du premier article– 10 premiers rivets inspectés sous grossissement pour déceler fissures, bavures, défauts.

Contrôle dimensionnel du premier article– Diamètre intérieur, diamètre extérieur, diamètre de la tête, hauteur de la tête, épaisseur de paroi et longueur vérifiés sur un comparateur optique par rapport aux spécifications DIN 7340.

Contrôles en cours– 5 rivets toutes les 500 pièces. Toute dérive arrête la presse.

Paramètre de test (torage d'essai)– Toutes les 2 000 pièces, poser 3 rivets dans l'échantillon. Clinch a inspecté la symétrie et les fissures.

Test au brouillard salin (si nécessaire)– Tests ASTM B117. Certificat délivré avec le lot.

Contrôle final à la sortie– Tri 100% optique. Échantillon AQL vérifié manuellement. Documentation complète délivrée.

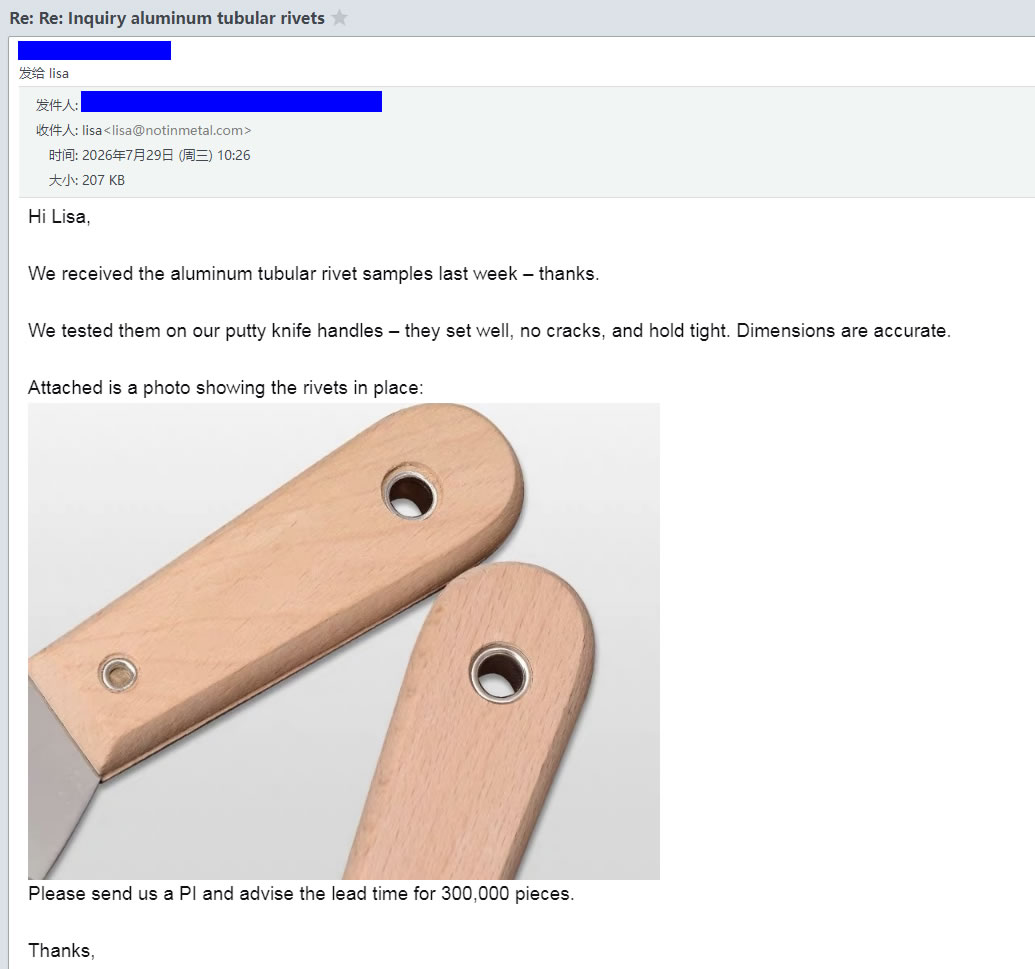

Ce que disent nos clients – Commentaires réels

Nous laissons nos clients parler pour nous. Les images ci-dessus montrent de véritables retours d'expérience de fabricants qui ont utilisé nos rivets DIN 7340 dans leurs lignes de production – des constructeurs d'électronique aux équipementiers automobiles en passant par les fabricants de meubles.

Ils reviennent vers nous pour les mêmes raisons :

• Conformité aux normes– Chaque rivet répond aux exigences dimensionnelles de la norme DIN 7340
• Alésage cylindrique constant– Diamètre intérieur uniforme pour un assemblage fiable
• Ajustement précis– Adapté aux spécifications du dessin
• Livraison fiable– Les échantillons sont expédiés sous 5 à 7 jours, production dans les délais

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Quelle est la différence entre les rivets DIN 7340 de forme A et de forme B ? »

R : La forme A a une tête plate – une tête à profil bas qui affleure presque la surface. Il est idéal pour les assemblages à jeu limité où une tête saillante interférerait avec les pièces en contact. La forme B a une tête ronde – une tête bombée plus haute qui offre une résistance maximale de la tête et constitue le choix le plus courant pour les assemblages à usage général. Les deux types sont entièrement spécifiés selon la norme DIN 7340.

Q : « Comment puis-je spécifier correctement un rivet DIN 7340 sur mon dessin ?

R : Utilisez le format de désignation standard : RN [Forme] [d₁] × [s] × [l] DIN 7340 [Matériau] – où d₁ est le diamètre nominal de l'arbre, s est l'épaisseur de paroi et l est la longueur nominale. Par exemple : RN A 4 × 0,4 × 12 DIN 7340 Cu spécifie un cuivre, forme A (tête plate), diamètre 4 mm, épaisseur de paroi 0,4 mm, rivet de longueur 12 mm. Si vous n'êtes pas sûr d'une dimension, envoyez-nous l'épaisseur de votre pile d'assemblage – nous vous recommanderons les spécifications correctes.
