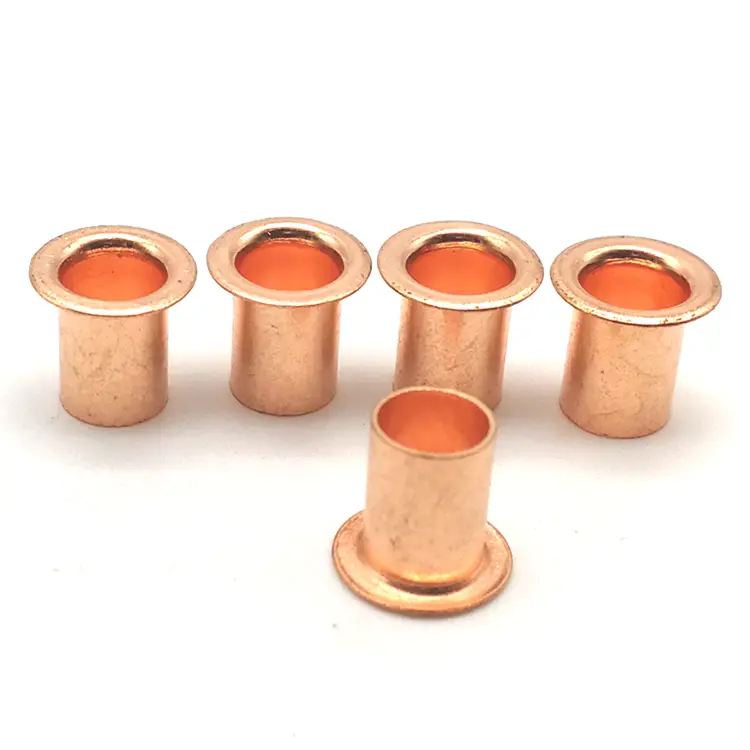

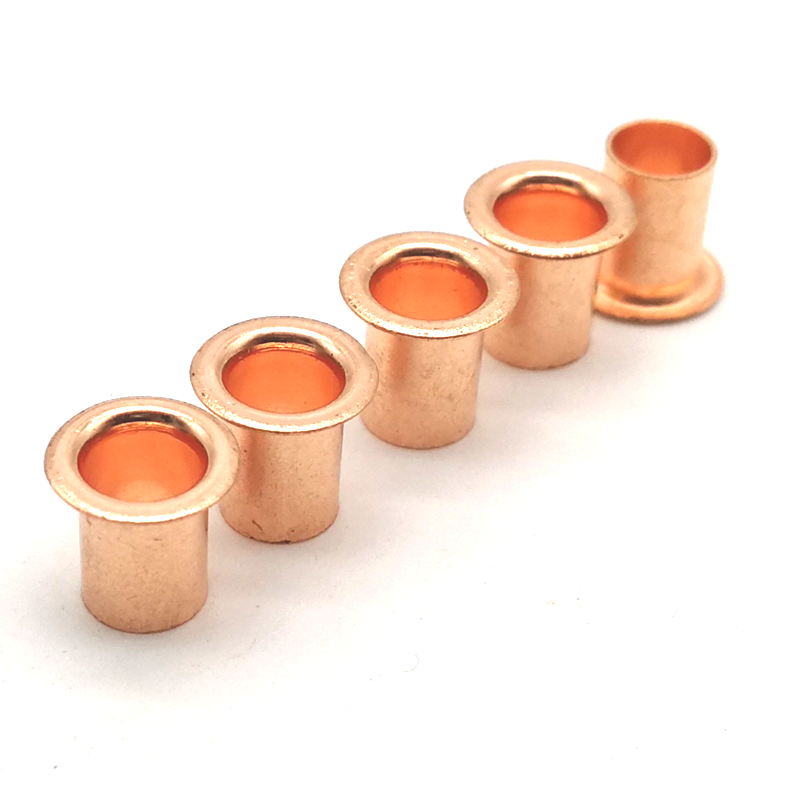

Rivets tubulaires en cuivre

Les rivets tubulaires en cuivre sont des attaches entièrement creuses fabriquées à partir de tubes de cuivre pur C11000. Le cuivre offre la conductivité électrique et thermique la plus élevée de tous les matériaux de rivets courants – 100 % IACS – et est naturellement antimicrobien. Combinez ces propriétés avec l'installation à faible force d'un arbre creux et vous obtenez une fixation capable de transporter du courant, de transférer de la chaleur et de résister aux bactéries, tout en se fixant avec une force minimale.

Lorsque votre assemblage doit conduire l’électricité, déplacer la chaleur ou maintenir une surface hygiénique, ils constituent la réponse technique.

Cuivre vs laiton – La comparaison de conductivité

Choisissez le cuivre lorsque : Le rivet doit transporter du courant électrique. L’ensemble doit transférer de la chaleur. Des propriétés antimicrobiennes sont requises. Vous avez besoin de la conductivité la plus élevée disponible dans une fixation creuse.

Cuivre C11000 – Propriétés des matériaux

Nous les fabriquons à partir de cuivre pur C11000 :

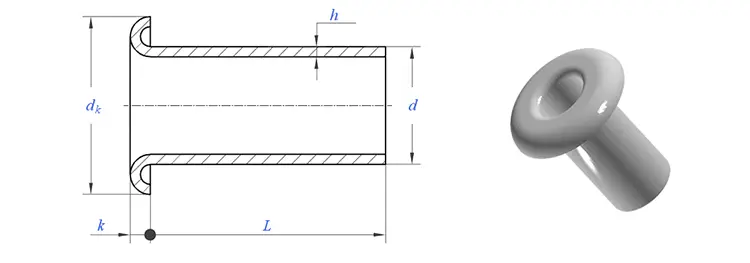

Styles de tête – Ce que nous proposons

Les rivets tubulaires en cuivre sont disponibles en trois styles de tête :

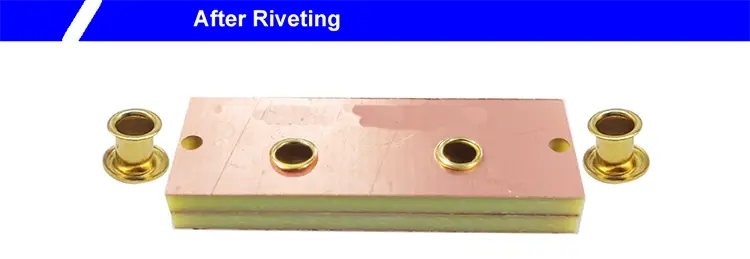

Une véritable application – Connexion de la barre omnibus de mise à la terre électrique

Un fabricant d’équipements de distribution électrique avait besoin d’une fixation conductrice permanente pour mettre à la terre les connexions des barres omnibus. Les rivets en laiton précédents offraient une conductivité IACS d'environ 28 %, ce qui n'est pas suffisant pour les applications à courant élevé. Les rivets en cuivre massif fournissaient un IACS à 100 %, mais nécessitaient une force de serrage élevée qui endommageait parfois l'isolation du jeu de barres. Le client avait besoin de la conductivité du cuivre avec l'installation d'un rivet creux à faible force.

Nous avons fourni des rivets tubulaires en cuivre C11000 – tige de 6,0 mm, tête ronde de 11,0 mm, longueur de corps de 12,0 mm, finition unie. Le cuivre 100 % IACS a fourni les performances électriques requises. L'arbre entièrement creux s'est évasé vers l'extérieur avec une force minimale – aucun dommage à l'isolation du jeu de barres. La surface naturelle du cuivre a formé au fil du temps une patine protectrice. Le client a testé 500 rivets sur 100 ensembles de jeux de barres. Après 5 000 cycles thermiques et tests de vibration, zéro perte de conductivité, zéro panne. Ils commandent désormais nos rivets par lots de 100 000 pièces par an.

Comment nous les fabriquons – Coupe de tube + captage

Les rivets tubulaires en cuivre commencent par être des tubes en cuivre. Le cuivre est mou et ductile, ce qui le rend idéal pour la fabrication de tubes.

1. Approvisionnement en tubes– Tube en cuivre certifié C11000 provenant d’usines agréées. Chaque lot est accompagné d'un certificat d'essai en usine et d'un numéro de coulée.

2. Inspection des matériaux entrants– Le stock de tubes a été vérifié pour le diamètre extérieur (± 0,02 mm), l'épaisseur de paroi et la composition du matériau (spectromètre). Les tubes hors spécifications sont rejetés.

3. Coupe de tubes– Le tube est coupé à la longueur précise du flan. Chaque flan devient un rivet.

4. Titre– L’ébauche de tube coupée est placée dans une presse à têter. Une matrice en carbure forme la tête (ronde, plate ou fraisée) à une extrémité.

5. Découpage– Le flash autour du bord de la tête est supprimé.

6. Chute– Les micro-bavures sont éliminées.

7. Inspection finale– Tri 100% optique. Échantillon AQL vérifié manuellement. Rapport dimensionnel, certificat de matériau et certificat de conformité délivrés.

Exemple de délai de livraison :5 à 7 jours standard ; outillage personnalisé : 15 à 20 jours.

Notre processus de contrôle qualité

Nous suivons un système d'inspection à plusieurs niveaux pour chaque lot de rivets tubulaires en cuivre – du matériau entrant au produit fini.

Inspection des matériaux entrants – Le stock de tubes est vérifié pour le diamètre extérieur, l’épaisseur de paroi et la composition du matériau. Le spectromètre vérifie la qualité du cuivre C11000 (≥99,9 %). Tout matériau hors spécifications est rejeté avant d’atteindre l’atelier de production.

Installation et inspection initiale – Lorsque l'outillage est installé, les 10 premiers rivets sont examinés sous grossissement pour détecter les défauts de surface. Chaque dimension – diamètre de la tête, hauteur de la tête, diamètre de la tige, longueur du canon et épaisseur de la paroi – est mesurée sur un comparateur optique. Le lot ne peut pas continuer tant que toutes les dimensions ne correspondent pas au dessin.

Surveillance en cours de processus – Lors de la production en série, les opérateurs tirent 5 rivets toutes les 500 pièces. Les dimensions critiques sont vérifiées avec des pieds à coulisse numériques. Toute dérive hors tolérance déclenche un arrêt immédiat de la presse et un réglage de l'outillage.

Vérification Clinch – Toutes les 2 000 pièces, nous installons 3 rivets dans un échantillon de votre matériau réel. Le clinch roulé est inspecté pour vérifier sa symétrie, son étanchéité et sa formation sans fissures. Cela confirme que le rivet fonctionne correctement dans votre assemblage.

Tests de corrosion (si nécessaire) – Pour les applications extérieures ou marines, les échantillons sont placés dans notre chambre à brouillard salin conformément à la norme ASTM B117. Un certificat est délivré avec le lot.

Contrôle final à la sortie – Chaque rivet passe par une machine de tri optique équipée de caméras à grande vitesse. Les rejets sont automatiquement éjectés. Après tri, un échantillon aléatoire NQA (niveau II, 1,0) est vérifié manuellement.

Tous les dossiers d'inspection sont conservés pendant cinq ans et inclus avec chaque expédition. Si un problème sur le terrain survient, nous pouvons retracer le lot et extraire le fichier complet.

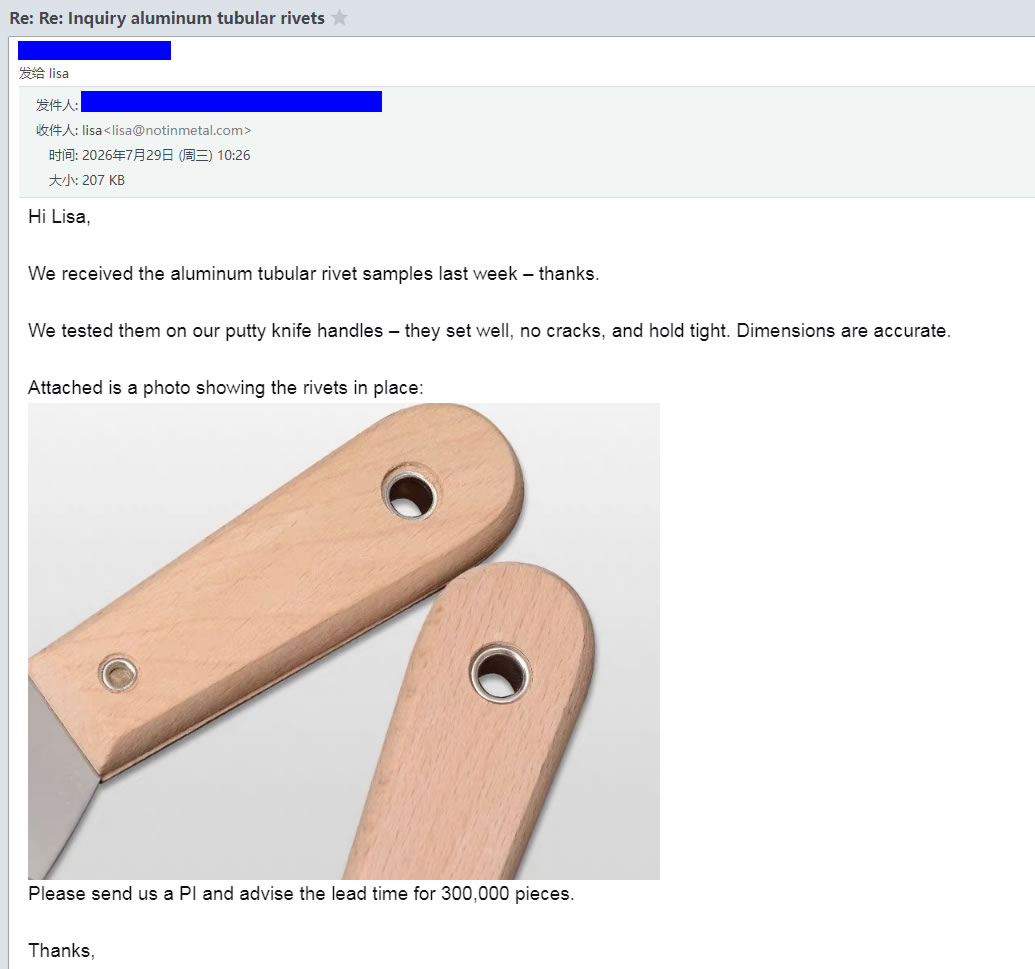

Ce que disent nos clients – Commentaires réels

Nous laissons nos clients parler pour nous. Les images ci-dessus montrent de véritables retours d'expérience des fabricants qui ont utilisé nos rivets tubulaires dans leurs lignes de production – des constructeurs d'équipements électriques aux fournisseurs de matériel marin en passant par les fabricants d'équipements alimentaires.

Nous maintenons une traçabilité complète et une documentation qualité pour chaque lot :

• Certificats de matériaux – Certificats de test en usine traçables à la bobine d'origine
• Rapports d'inspection dimensionnelle – Mesures réelles de chaque lot
• Rapports de tests de conductivité – Vérification SIGC (si demandé)
• Certificat de conformité – Signé, traçabilité des lots

Trois questions auxquelles nous répondons souvent

Q : « Pourquoi choisir des rivets tubulaires en cuivre plutôt que des rivets tubulaires en laiton pour les applications électriques ? »

R : Le cuivre offre une conductivité IACS de 100 % ; le laiton offre environ 28 %. Si votre rivet doit transporter du courant, le cuivre est le bon choix. Le laiton est plus dur et offre une meilleure résistance à l’usure pour les applications mécaniques – mais en termes de conductivité électrique, de conductivité thermique ou d’exigences antimicrobiennes, le cuivre l’emporte à chaque fois. Pour le cas du jeu de barres ci-dessus, le client avait besoin d'une conductivité IACS de 100 %, le cuivre était donc le seul choix.

Q : « Est-ce qu'ils se corrodent ? Pourquoi changent-ils de couleur ?

R : Le cuivre ne rouille pas – il forme une patine protectrice avec le temps. Cette patine protège réellement le métal sous-jacent, prolongeant ainsi sa durée de vie dans les environnements extérieurs. Le changement de couleur du rouge vif au brun foncé ou au vert est cosmétique et n’affecte pas les performances mécaniques ou électriques. Si vous devez conserver une finition brillante, spécifiez des rivets tubulaires en cuivre poli (brillant) ou laqué. Pour le cas du jeu de barres ci-dessus, le client a choisi une finition unie car la patine était acceptable dans l'enceinte électrique intérieure.

Q : « Où sont-ils couramment utilisés ? »

R : Ils sont utilisés dans un large éventail d’industries où la conductivité ou les propriétés antimicrobiennes sont essentielles :

Pour le cas de jeu de barres ci-dessus, les rivets tubulaires en cuivre étaient le bon choix : ils offraient une conductivité IACS de 100 % avec une installation à faible force, éliminant ainsi les dommages causés par les rivets en cuivre massif.
