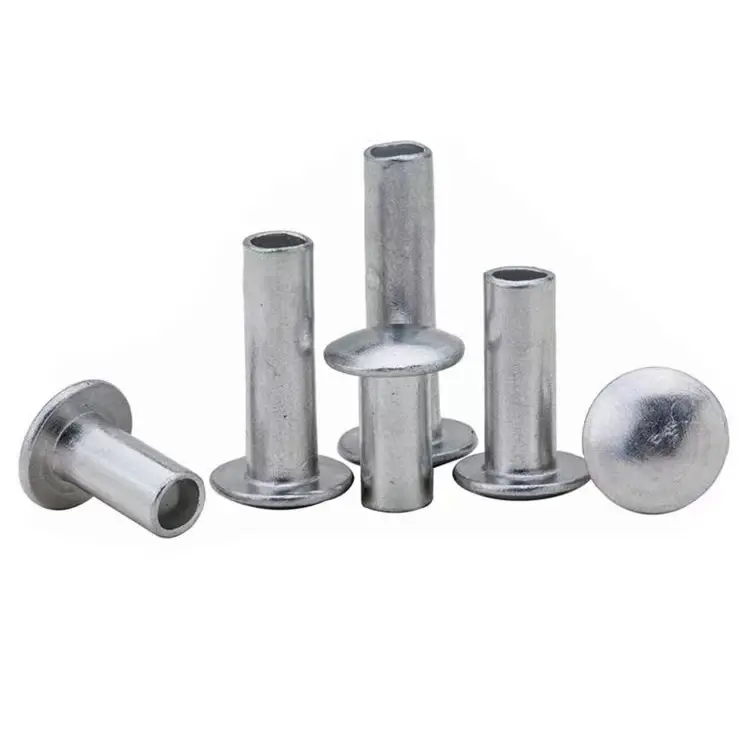

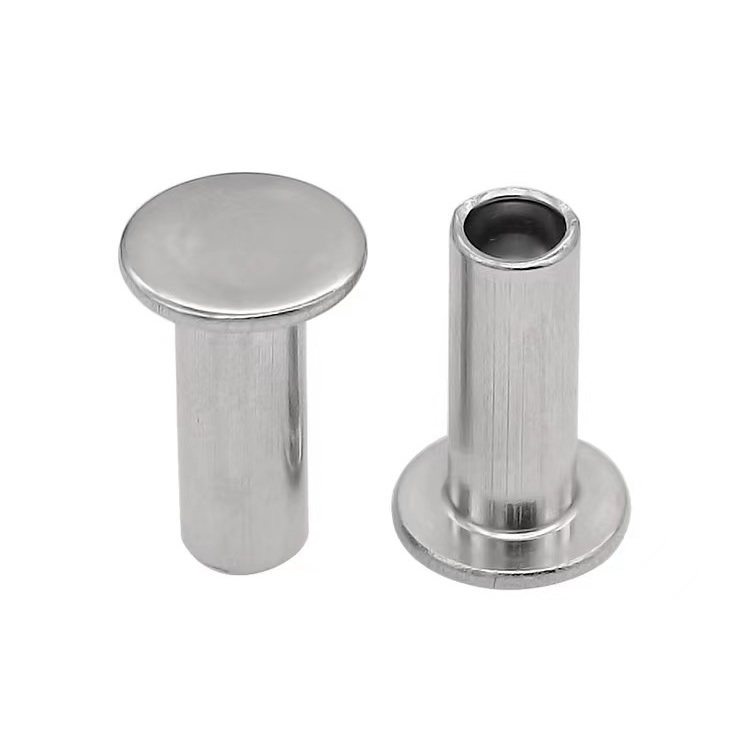

Rivets semi-tubulaires en aluminium

La question du poids – Pourquoi l’aluminium est important

Chaque kilogramme que vous ajoutez à un produit a un coût. Dans l’aérospatiale, c’est du carburant. Dans le secteur automobile, ce sont les émissions. En marine, c'est la performance. Dans les équipements portables, c’est la fatigue de l’utilisateur.

Rivets semi-tubulaires en aluminiumpèsent environ un tiers du poids des rivets en acier. Ce n’est pas une petite différence : cela change la façon dont les produits sont conçus, manipulés et exploités.

Considérez ceci :

• Un rivet en acier de 5 mm pèse environ 1,8 g
• Un rivet en aluminium de 5 mm pèse environ 0,6 g
• Pour 1 000 rivets, vous économisez 1,2 kg de poids

Pour un produit comportant 500 rivets, cela représente 600 g économisés : pas de changement de conception, juste un changement de matière. Dans les industries où chaque gramme compte, c’est important.

Trois chiffres qui définissent les rivets semi-tubulaires en aluminium

5052– Le cheval de bataille des rivets en aluminium. Bonne résistance, excellente résistance à la corrosion et largement disponible. Choisissez ceci pour la plupart des applications.

5056 – Résistance supérieure au 5052, avec une résistance à la corrosion similaire. Choisissez cette option lorsque vous avez besoin du poids léger de l'aluminium mais que l'application exige une résistance au cisaillement plus élevée.

Une application où les économies de poids ont tout changé : les drones

Un fabricant de drones a eu un problème. Chaque drone a utilisé 120 rivets pour assembler le cadre en fibre de carbone et les supports moteur. Les rivets en acier ont ajouté près de 200 g au poids total, réduisant ainsi le temps de vol de près de deux minutes.

Ils sont passés aux rivets semi-tubulaires en aluminium – tige de 3,0 mm, tête ronde de 5,5 mm, longueur de corps de 6,0 mm, qualité 5056, anodisés transparents. Les rivets en aluminium pesaient un tiers de ceux en acier. Gain de poids par drone : 130g. Temps de vol supplémentaire : environ 1,5 minutes.

La cavité semi-tubulaire réduit la force de réglage, évitant ainsi d'endommager le cadre en fibre de carbone. La qualité 5056 offre la résistance nécessaire pour les connexions de montage de moteur. La finition anodisée transparente correspondait à l'apparence du matériel existant.

Le fabricant de drones a depuis utilisé plus d'un million de rivets sur l'ensemble de sa gamme de drones.

Là où les rivets semi-tubulaires en aluminium ont du sens

Choisissez l’aluminium lorsque :

• Le poids est critique– Chaque gramme compte. Il ne s’agit pas seulement des frais d’expédition ; il s'agit de performances du produit. Un drone plus léger vole plus longtemps. Un sac à dos plus léger se transporte plus facilement. Une voiture plus légère va plus loin.
• L'exposition à la corrosion est modérée– L’aluminium forme une couche d’oxyde naturelle qui protège de la corrosion. En eau douce, dans l’humidité et sous la pluie, l’aluminium se comporte bien. Pour l’exposition à l’eau salée, envisagez la qualité 5056 ou passez à l’acier inoxydable.
• Non magnétique requis– L’aluminium n’est pas magnétique, ce qui le rend adapté aux appareils électroniques, aux équipements IRM et aux instruments sensibles.
• Le coût est un facteur– L’aluminium est plus cher que l’acier mais moins cher que le laiton ou l’acier inoxydable. Pour les applications nécessitant légèreté et résistance à la corrosion à un coût modéré, l’aluminium est la solution idéale.

Envisagez des alternatives lorsque :

• Une force maximale est requise– L’acier a une résistance à la traction plus élevée. Pour les joints structurels soumis à de lourdes charges, l’acier est le meilleur choix.
• L'exposition à l'eau salée est continue– L’acier inoxydable offre une résistance supérieure à l’eau salée.
• La conductivité est requise– Le laiton ou le cuivre conviennent mieux aux applications électriques.

Aluminium, acier et laiton – Une comparaison rapide

Comment spécifier des rivets semi-tubulaires en aluminium – Un guide de sélection rapide

Étape 1 – Choisissez la note

Étape 2 – Choisissez le diamètre de la tige

Étape 3 – Choisissez la longueur du canon

• Mesurez l’épaisseur totale de votre pile de matériaux.
• Ajoutez 1,5 à 2,0 mm pour la formation du corps à corps.
• Exemple : pile de 3 mm + 1,5 mm = longueur de canon de 4,5 mm.

Étape 4 – Choisissez le style de tête

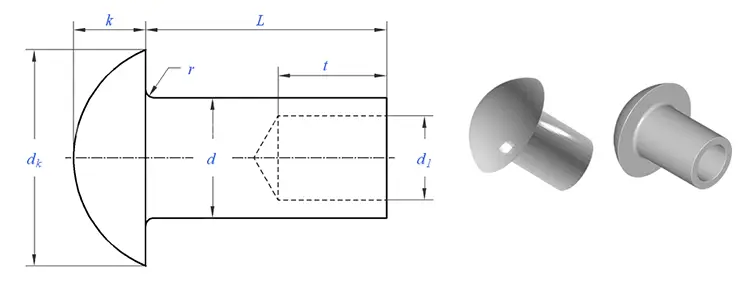

• Rond– joints visibles, aspect traditionnel

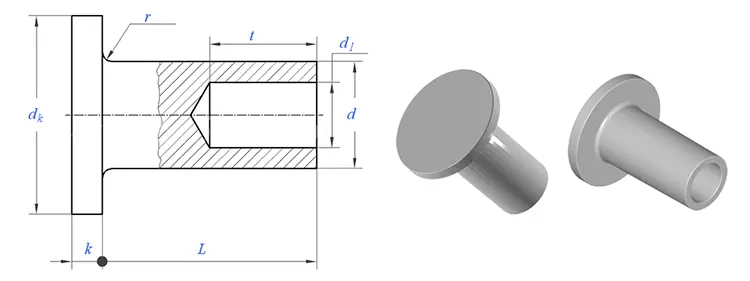

• Plat– assemblages à jeu limité
• Ovale– aspect décoratif et lisse
• Ferme– matériaux souples, large surface d'appui

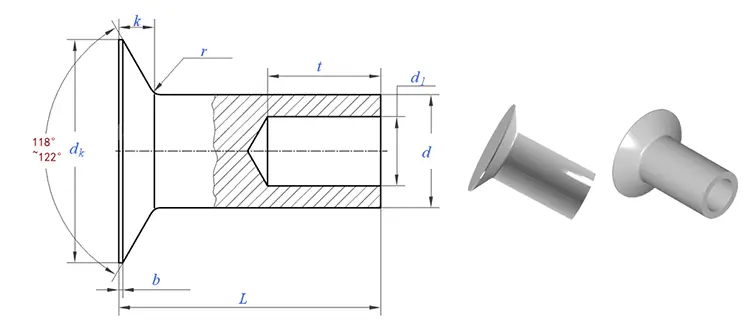

• Fraisé– exigences relatives aux surfaces affleurantes

Étape 5 – Choisissez la finition

• Naturel (anodisé)– clair ou anodisé couleur pour la protection contre la corrosion
• Plaine– tel qu'estampillé, sans revêtement

Comment nous fabriquons des rivets – du fil à la pièce finie

Nous rivetons semi-tubulaires en aluminium à tête froide à partir de fil d'aluminium 5052 et 5056.

Ce que nous contrôlons :

• Qualité du fil– Chaque bobine est testée pour sa composition et sa dureté avant d’atteindre nos collecteurs.
• Titre– Trois coups progressifs forment la tête, extrudent la tige et créent la cavité semi-creuse.
• Garniture– Supprime tout flash autour du bord de la tête.
• Dégringolade– Supprime les micro-bavures.
• Anodisation– Appliqué comme spécifié pour la protection contre la corrosion et l’apparence.

Ce que nous vérifions :

• Diamètre de la tige– ±0,05mm
• Profondeur de la cavité– 45 à 55 % de la longueur du canon
• Géométrie de la tête– Diamètre, hauteur et concentricité
• Dureté– Correspond aux spécifications de qualité

Notre contrôle qualité – Un rivet, huit contrôles

• Contrôle du diamètre des matières premières – Micromètre laser, ±0,02 mm
• Contrôle de la dureté des matières premières – Testeur Rockwell
• Contrôle de l’apparence du premier article – grossissement 20× pour détecter les défauts
• Contrôle dimensionnel du premier article – Vérification par comparateur optique
• Contrôles en cours de fabrication – 5 rivets toutes les 500 pièces
• Paramètre de test – Toutes les 2 000 pièces, placées dans un échantillon
• Test au brouillard salin (si nécessaire) – ASTM B117
• Contrôle final à la sortie – Tri optique + vérification manuelle AQL

Où des rivets semi-tubulaires en aluminium sont utilisés

Ils constituent le choix privilégié pour les assemblages légers :

• Aérospatial– Panneaux intérieurs, composants de sièges, assemblages non structuraux
• Automobile– Panneaux de carrosserie, garnitures intérieures, structures légères
• Marin– Intérieurs de bateau, accastillage de pont, connexions non structurelles
• Electronique grand public– Châssis d’ordinateur portable, boîtiers d’appareils, assemblages légers
• Articles de sport– Vélos, matériel de camping, sacs à dos
• Matériel médical– Cadres légers, appareils portables
• Équipement industriel– Protections, panneaux, composants légers

Nos certifications et distinctions

Nuote Metals maintient :

• ISO 9001 : 2015 – Système de gestion de la qualité
• Conformité RoHS – Vérifiée par des tests tiers
• Conformité REACH – Déclaration SVHC actuelle
• Rapports de test SGS – Disponibles sur demande pour des lots spécifiques

Trois questions auxquelles nous répondons souvent

Q1 : Pourquoi choisir des rivets en aluminium plutôt que de l'acier ou de l'acier inoxydable ?

R : Le plus grand avantage est le poids. Les rivets en aluminium pèsent un tiers de l'acier, ce qui affecte directement les performances du produit : temps de vol plus long pour les drones, consommation de carburant réduite pour les véhicules, fatigue réduite de l'utilisateur pour les équipements portables. L'aluminium est également naturellement résistant à la corrosion et non magnétique, ce que l'acier ne peut offrir sans placage. Choisissez des rivets en aluminium lorsque le poids compte ; choisirrivets en acierlorsque le coût est la seule priorité ; choisirrivets en acier inoxydablelorsque l’exposition à l’eau salée est continue.

Q2 : Quelle est la différence entre l’aluminium 5052 et 5056 pour les rivets semi-tubulaires en aluminium ?

R : L'aluminium 5056 a une teneur plus élevée en magnésium, ce qui lui confère une plus grande résistance à la traction (280 à 350 MPa contre 220 à 280 MPa pour le 5052). Il est également plus résistant à la corrosion, ce qui en fait le choix privilégié pour les applications marines et à contraintes élevées. Pour la plupart des applications légères générales, le 5052 offre une résistance suffisante à un coût inférieur. Pour le cas du drone ci-dessus, le client a choisi le 5056 car les supports de moteur nécessitaient une résistance plus élevée. Nous stockons les deux qualités et pouvons vous recommander en fonction de votre application spécifique.

Q3 : Les rivets en aluminium se corrodent-ils ? Comment puis-je prévenir la corrosion ?

R : L’aluminium forme une couche d’oxyde naturelle qui protège contre la corrosion. En eau douce et dans la plupart des environnements intérieurs, l’aluminium fonctionne bien sans protection supplémentaire. Pour les applications extérieures, nous recommandons une finition anodisée (transparente ou colorée) qui épaissit la couche d'oxyde et améliore la protection contre la corrosion. Pour une exposition continue à l'eau salée, nous vous recommandons de passer au grade 5056 avec finition anodisée, ou d'envisager l'acier inoxydable si l'environnement est extrême.

Commencez votre conception légère avec des rivets semi-tubulaires en aluminium

Si vous envisagez de réduire le poids, les rivets semi-tubulaires en aluminium sont l'un des changements les plus efficaces que vous puissiez apporter : pas de refonte, pas de pièces supplémentaires, juste une mise à niveau matérielle.

Ce que nous vous proposons :

• Deux qualités – aluminium 5052 et 5056
• Large gamme de tiges – 1,5 mm à 8,0 mm
• Plusieurs styles de tête : ronde, ovale, plate, en treillis, fraisée
• Longueurs personnalisées – Longueur du canon adaptée à votre pile de matériaux exacte
• Finition anodisée – Transparente ou colorée, pour une meilleure protection contre la corrosion
• ISO 9001:2015 – Système qualité complet avec documentation traçable

Envoyez-nous vos spécifications– Diamètre de la tige, longueur du canon, style de tête, qualité, finition et quantité.

Nous répondons sous 24 heures– avec le coût de l’outillage (le cas échéant), le prix à la pièce et le délai de livraison.

Nous expédions des échantillons– 20 à 50 pièces gratuites à tester sur votre matériel réel.

Prêt à réduire le poids sans compromettre la force ? Envoyez votre demande à Nuote Metals.
