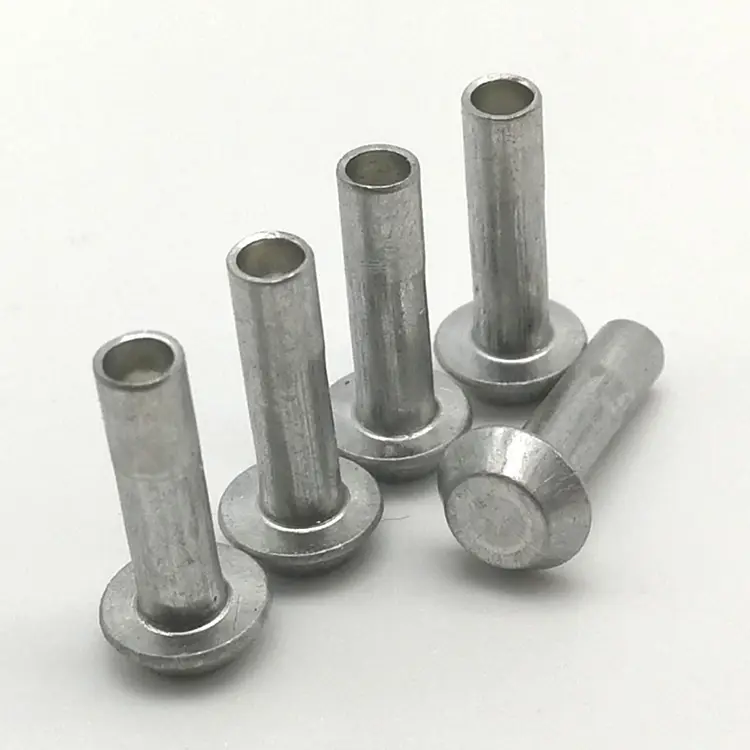

Rivets semi-tubulaires à tête universelle

Parfois, vous ne savez pas exactement quel style de tête spécifier. Le rond est trop étroit. L'appartement est trop bas. La ferme est trop large. Le rivet semi-tubulaire à tête universelle constitue le juste milieu : suffisamment large pour empêcher l'arrachement dans la plupart des matériaux, suffisamment bas pour éviter les accrocs et suffisamment arrondi pour avoir un aspect professionnel. Et la cavité semi-creuse réduit la force de pose de 70 % par rapport aux rivets pleins.

Lorsque vous ne savez pas quel style de tête choisir, la tête universelle est la valeur sûre.

Têtes universelles contre autres – Là où le terrain d’entente gagne

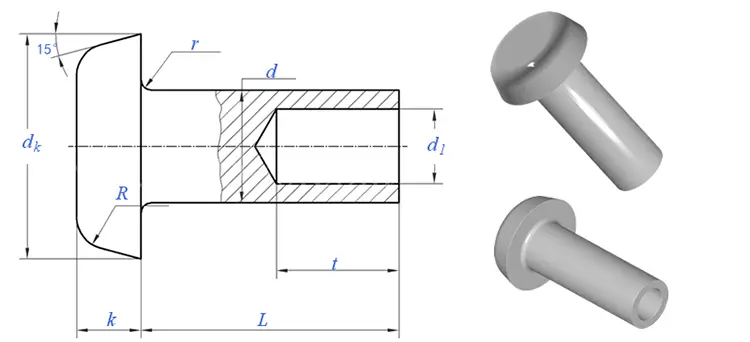

La tête universelle se situe entre une tête ronde et une tête en treillis. Il est plus large que rond, plus étroit que la ferme et plus bas que rond mais plus haut que plat.

Choisissez la tête universelle lorsque :Vous ne savez pas quel style de tête choisir – universel est la valeur par défaut. Vous assemblez des matériaux mixtes (métal + plastique, métal + bois). Vous voulez un équilibre entre la surface d’appui et le profil. Vous voulez un rivet qui ait l’air professionnel sans attirer l’attention.

Semi-tubulaire ou solide : là où le creux gagne

La conception semi-tubulaire présente une cavité peu profonde au niveau de la queue (45 à 55 % de la longueur du canon). Lors de l'installation, seule la fine paroi de cette section creuse roule vers l'extérieur pour former le clinch, ce qui nécessite seulement 25 à 30 % de la force d'un rivet solide.

Une véritable application – Assemblage de charnière de portail résidentiel

Un fabricant de quincaillerie produisait une gamme de charnières et de loquets pour portails résidentiels. Les composants du portail étaient en acier peint par poudrage avec des inserts de roulement en plastique. Les rivets à tête ronde étaient trop étroits : les têtes traversaient l'acier revêtu de poudre après une utilisation répétée. Les rivets à tête bombée étaient trop larges – ils semblaient encombrants et industriels sur un produit résidentiel.

Nous avons fourni des rivets semi-tubulaires à tête universelle en acier zingué – tige de 5,0 mm, diamètre de tête de 10,5 mm, longueur de corps de 12,0 mm. La tête universelle offrait la surface d'appui supplémentaire nécessaire pour empêcher le passage sans paraître encombrante. Le profil lisse et arrondi correspondait à l’esthétique résidentielle. La cavité semi-creuse maintenait une force de réglage faible, évitant ainsi d'endommager les inserts de roulement en plastique. Le client a testé 1 000 rivets sur 500 ensembles de portes. Après 10 000 cycles d'ouverture et de fermeture et des tests d'exposition en extérieur, aucun passage, aucun desserrage. Ils commandent désormais des rivets semi-tubulaires à tête universelle par lots de 200 000 pièces par an.

Matériaux et finitions – Ce que nous proposons

Nuote Metals fabrique des rivets semi-tubulaires à tête universelle dans plusieurs familles de matériaux :

Finitions standards :Zingué, nickelé, passivé, laqué, vieilli, uni.

La différence de tête universelle – équilibrée, polyvalente, fiable

La tête universelle est le style de tête le plus polyvalent que nous fabriquons. Il est suffisamment large pour empêcher le passage dans des matériaux mélangés, suffisamment bas pour éviter les accrocs et suffisamment lisse pour avoir un aspect professionnel. Le rayon continu du centre au bord répartit la charge uniformément et réduit la concentration des contraintes. La surface d'appui avec un diamètre de tige de 2,0 à 2,2 × offre une surface nettement plus grande que celle à tête ronde – suffisante pour la plupart des assemblages de matériaux mixtes.

Processus de fabrication – Regardez comment nous fabriquons des rivets semi-tubulaires à tête universelle

Notre processus de frappe à froid transforme le fil en rivets semi-tubulaires à tête universelle finis dans une séquence continue.

Préparation du matériel :Le fil certifié est étiré au diamètre exact de la tige (± 0,02 mm). Le spectromètre vérifie la qualité du matériau. Les matériaux non conformes aux spécifications sont rejetés avant le début de la production.

Frappe à froid :Le fil alimente une tête froide multistation. En une seule séquence, l'ébauche est équarrie, la tête est formée avec le profil arrondi lisse et la cavité semi-creuse est extrudée à une profondeur de 45 à 55 %. Les matrices en carbure poli évitent les marques de surface.

Coupe et culbutage :Le flash est supprimé et les micro-bavures sont éliminées.

Placage ou revêtement :Appliqué comme spécifié – zinc, nickel, passivation, laque ou finition antique.

Inspection finale :Le tri optique à 100 % vérifie le diamètre de la tête, la hauteur de la tête, le diamètre de la tige, la longueur du canon et la profondeur de la cavité. Échantillon AQL vérifié manuellement.

Exemple de délai de livraison :5 à 7 jours standard ; outillage personnalisé : 15 à 20 jours.

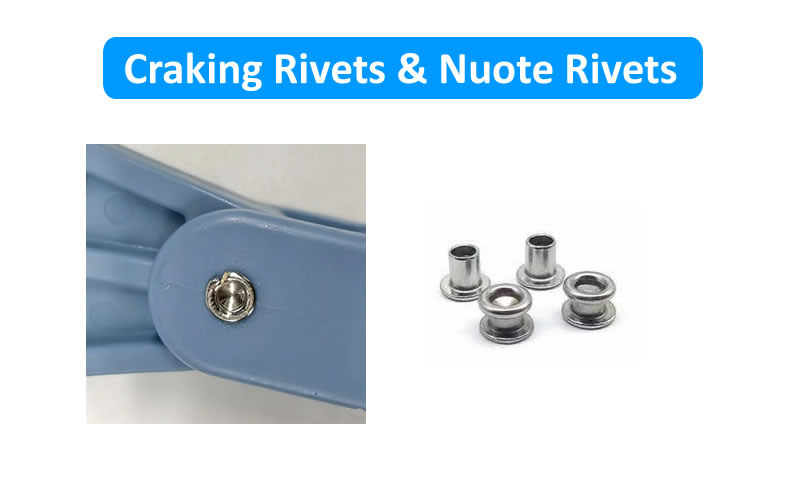

Pourquoi les rivets se fissurent pendant la pose – Bon ou mauvais

Un rivet qui se fissure lors de la pose est un cauchemar de production. Cela gaspille du matériel, ralentit votre ligne et peut entraîner des pannes sur le terrain. Voici ce qui provoque les fissures et comment nos rivets les préviennent.

La cause la plus courante de fissuration est une profondeur de cavité inégale. Si la cavité est trop profonde, la paroi restante est trop mince pour supporter l’action de roulement – ​​elle se fissure au lieu de rouler. Nous contrôlons la profondeur de la cavité entre 45 et 55 % de la longueur du canon pour chaque lot. Si vous rencontrez des fissures, envoyez-nous un échantillon. Nous mesurerons la profondeur de la cavité et diagnostiquerons le problème – sans frais.

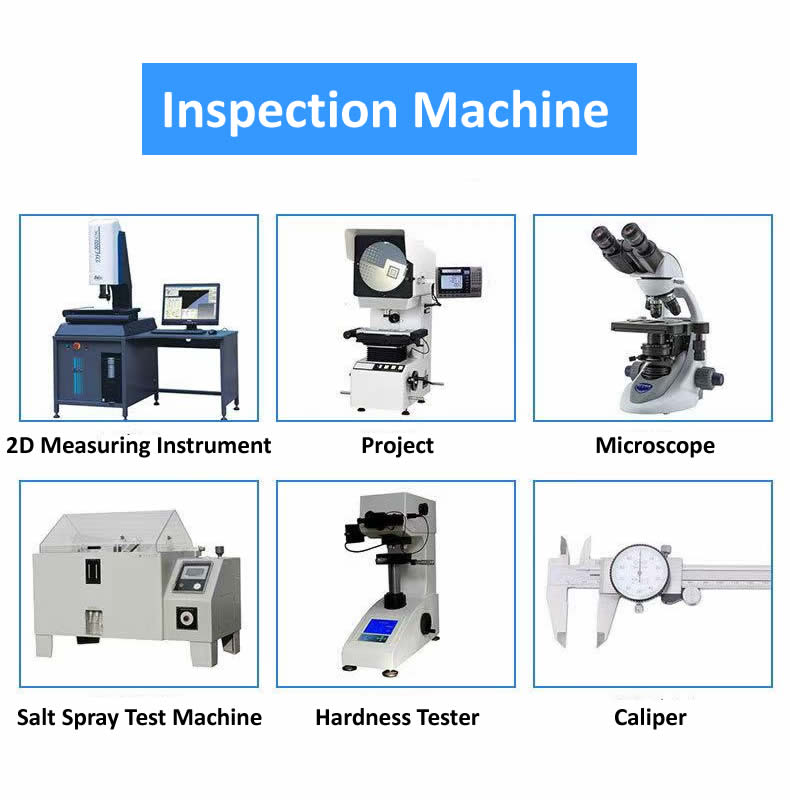

Notre équipement d’inspection – Comment nous vérifions la qualité

Nous disposons d'une gamme complète d'équipements d'inspection calibrés pour vérifier chaque lot de rivets semi-tubulaires à tête universelle :

Micromètre laser– Mesure du diamètre de la tige à grande vitesse et sans contact jusqu'à ± 0,02 mm

Comparateur optique (projecteur de profil)– Inspection du diamètre de la tête, de la hauteur de la tête et de la profondeur de la cavité

Système de mesure d'images 2.5D– Mesure complète du contour et vérification de la concentricité

Testeur de dureté Rockwell– Vérification de la dureté des matières premières

Spectromètre– Vérification de la composition des matériaux

Chambre d'essai au brouillard salin– Tests de résistance à la corrosion (ASTM B117) si nécessaire

Jauge d'épaisseur XRF– Vérification de l’épaisseur du placage

Tous les équipements sont calibrés chaque année par des laboratoires tiers accrédités. Les dossiers d'inspection sont conservés pendant cinq ans et inclus avec chaque expédition.

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Quand dois-je choisir la tête universelle plutôt que la tête ronde ? »

R : La tête universelle est plus large (2,0 à 2,2 × diamètre de tige contre 1,6 à 1,8 ×) et légèrement plus basse qu'une tête ronde. Il présente également un profil plus continu et rayonné – moins un dôme distinct. La différence visuelle est subtile, mais la différence fonctionnelle est réelle : la tête universelle offre une plus grande surface d'appui pour empêcher le passage dans les matériaux mélangés. Pour les assemblages métal sur métal avec des trous étroits, la tête ronde reste le meilleur choix. Pour les matériaux mixtes – acier sur plastique, acier sur bois, acier sur composites – la tête universelle est le choix le plus sûr. Dans le cas de la quincaillerie du portail ci-dessus, tête ronde tirée à travers ; tête universelle tenue.

Q : « Les rivets semi-tubulaires à tête universelle peuvent-ils être utilisés à l'extérieur ?

R : Oui, avec le bon matériau et la bonne finition. Pour les applications extérieures, nous recommandons l'acier inoxydable (304 ou 316) avec finition passivée pour une résistance permanente à la corrosion. 304 est suffisant pour une exposition générale en extérieur (pluie, humidité). 316 est recommandé pour les environnements côtiers ou de brouillard salin. Si vous travaillez avec un budget plus serré, l'acier zingué avec chromate jaune offre 96 heures de résistance au brouillard salin – adapté à une utilisation en extérieur abrité. Dans le cas de quincaillerie de portail ci-dessus, le client a choisi l'acier zingué car les portails étaient abrités (sous un porche) et les économies de coûts étaient importantes.
