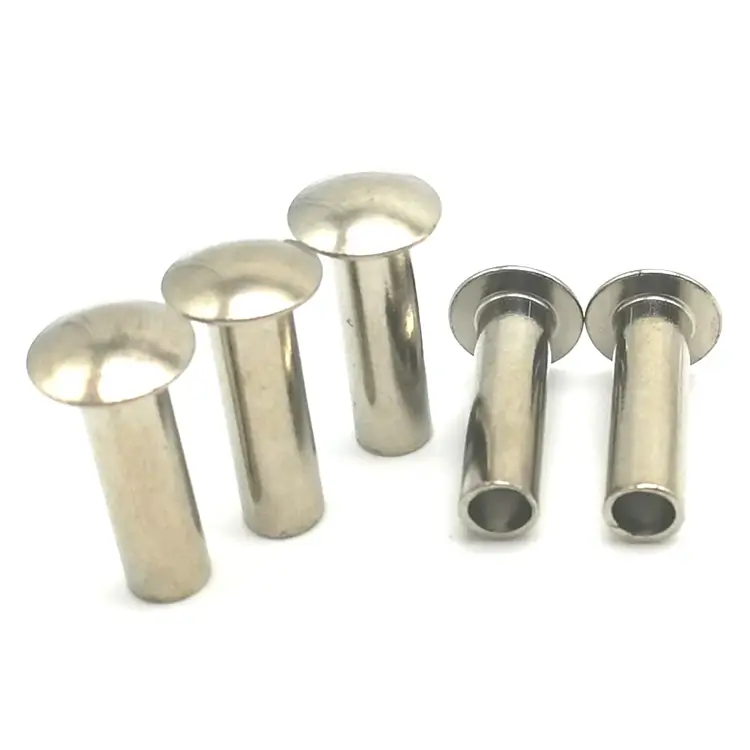

Rivets semi-tubulaires à tête cylindrique

Lorsqu'une tête ronde semble trop volumineuse et qu'une tête plate semble trop minime, lerivet semi-tubulaire à tête cylindriqueest la réponse. Il a un dessus légèrement bombé avec une paroi latérale courte et droite, ce qui lui donne une apparence propre et finie qui semble intentionnelle sur les assemblages visibles. La cavité semi-creuse réduit la force de pose de 70 % par rapport aux rivets pleins, ce qui la rend idéale pour la production en grand volume.

Tête panoramique par rapport aux autres têtes – où elle s'adapte

La tête panoramique se situe entre une tête ronde et une tête plate. Son flanc court et droit lui confère une ligne visuelle distincte que les autres styles de tête n'ont pas.

Choisissez la tête cylindrique lorsque : Le rivet sera visible et l’apparence compte. Vous avez besoin de plus de surface d'appui qu'une tête ronde mais de plus de hauteur de tête qu'une tête plate.

Semi-tubulaire ou solide : là où le creux gagne

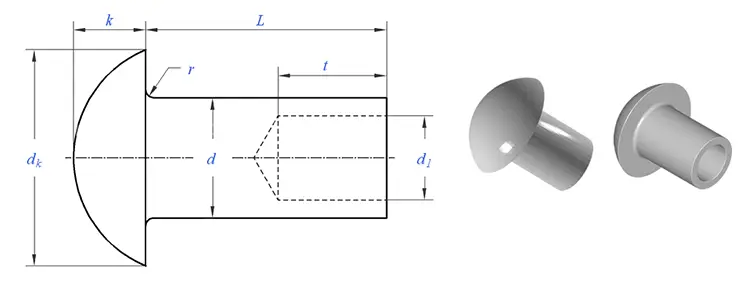

La conception semi-tubulaire présente une cavité peu profonde au niveau de la queue (45 à 55 % de la longueur du canon). Lors de l'installation, seule la fine paroi de cette section creuse roule vers l'extérieur pour former le clinch, ce qui nécessite seulement 25 à 30 % de la force d'un rivet solide.

Une vraie application – Boîtier de machine à café commerciale

Un fabricant de machines à café commerciales avait besoin de rivets visibles sur le boîtier extérieur qui auraient un aspect haut de gamme et non industriel. Les têtes rondes étaient trop volumineuses, les têtes plates manquaient de présence visuelle. L'équipe de conception souhaitait un rivet qui aurait l'air intentionnel et fini.

Nous avons fourni des rivets semi-tubulaires à tête cylindrique en acier inoxydable – tige de 4,0 mm, diamètre de tête de 8,0 mm, longueur de corps de 8,0 mm, finition passivée. La paroi latérale droite donnait au boîtier un aspect épuré et fini. La cavité semi-creuse maintenait une force de prise faible, empêchant ainsi la déformation des panneaux minces du boîtier. Le client a testé 500 rivets sur 100 machines. Après essais sur le terrain, pas de desserrage, pas de corrosion. Ils commandent désormais nos rivets semi-tubulaires par lots de 100 000 pièces par an.

Matériaux et finitions – Ce que nous proposons

Nuote Metals fabrique des rivets semi-tubulaires à tête cylindrique dans plusieurs familles de matériaux :

Finitions standards :Zingué, nickelé, passivé, laqué, vieilli, uni.

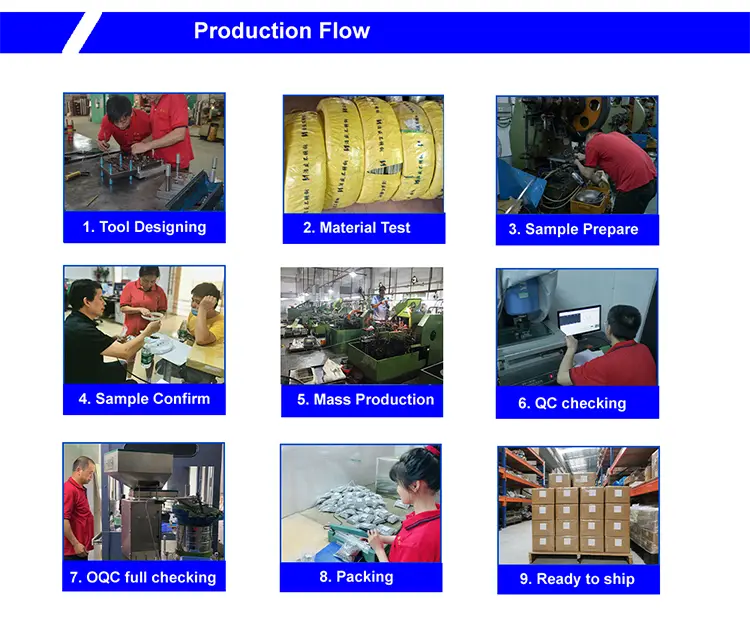

De la matière première au rivet fini – Comment nous les fabriquons

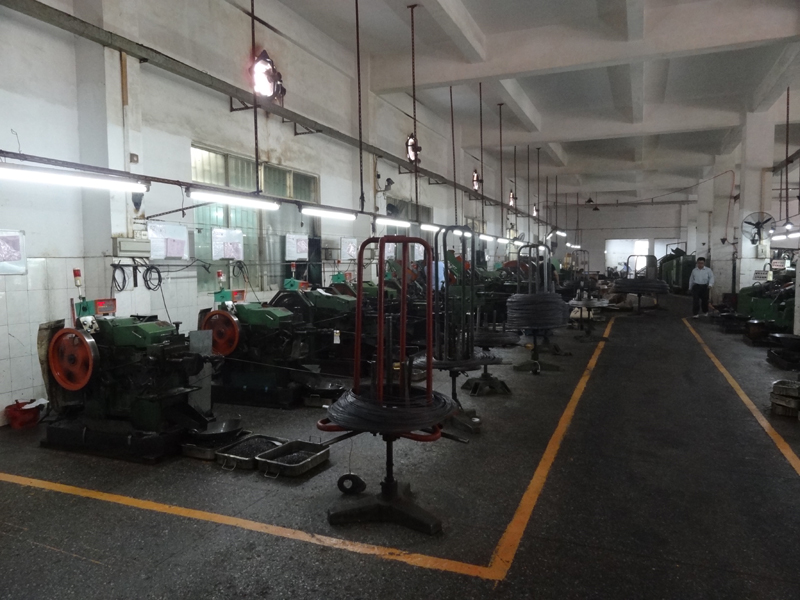

Les rivets semi-tubulaires à tête cylindrique sont fabriqués par frappe à froid. La paroi latérale droite de la tête cylindrique nécessite une conception précise de la matrice pour obtenir un aspect propre et fini.

1. Approvisionnement en matériaux – Fil certifié provenant d’usines approuvées. Chaque bobine est accompagnée d'un certificat de test d'usine et d'un numéro de chaleur.

2. Inspection des matériaux entrants – Diamètre (± 0,02 mm), dureté et composition du matériau vérifiés. Le spectromètre confirme la note. Le matériel non conforme aux spécifications est rejeté.

3. Configuration de l'outillage – Les matrices de tête en carbure inspectées et configurées pour le profil de la tête cylindrique et la cavité semi-tubulaire. La géométrie de la matrice garantit une paroi latérale droite et un rayon de couronne lisse.

4. Inspection du premier article – 10 rivets mesurés sur comparateur optique. Diamètre de la tête, hauteur de la tête, diamètre de la tige, longueur du canon et profondeur de la cavité vérifiés.

5. Production de masse – Contrôles en cours de fabrication : 5 rivets toutes les 500 pièces. Toute dérive arrête la presse.

6. Inspection en cours de processus – Toutes les 2 000 pièces, placez 3 rivets dans l'échantillon de matériau. Clinch a été inspecté pour vérifier la symétrie et l'étanchéité.

7. Placage ou revêtement – ​​Appliqué comme spécifié.

8. Contrôle final à la sortie – Tri optique à 100 %. Échantillon AQL vérifié manuellement. Rapport dimensionnel, certificat de matériau et certificat de conformité délivrés.

Nos Certifications – Preuve de Qualité

Nous maintenons une traçabilité complète et une documentation qualité pour chaque lot :

• ISO 9001 : 2015 – Système de gestion de la qualité certifié
• Conformité RoHS – Vérifiée par des tests tiers SGS
• Conformité REACH – Déclaration SVHC actuelle
• Rapports de test SGS – Disponibles sur demande pour des lots spécifiques
• Certificats de matériaux – Certificats de test en usine traçables à la bobine d'origine

Travailler avec des clients du monde entier

Nous fournissons des rivets semi-tubulaires à tête cylindrique aux fabricants d’Amérique du Nord, d’Europe et d’Asie. Nos clients construisent :

• Appareils commerciaux – Machines à café, équipements alimentaires, distributeurs automatiques
• Mobilier – Mobilier de bureau, étagères, présentoirs
• Intérieurs automobiles – Panneaux de garniture, groupes d'instruments, composants de sièges
• Boîtiers électroniques – Châssis, panneaux de commande, boîtiers
• Matériel médical – Boîtiers d’appareils, ensembles d’instruments

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Pourquoi devrais-je choisir une tête panoramique plutôt qu'une tête ronde pour les applications visibles ? »

R : La tête panoramique a une paroi latérale courte et droite qui crée une apparence plus propre et plus finie sur les assemblages visibles. La tête ronde est une courbe continue du haut à la tige – elle semble plus industrielle. La paroi droite de la tête panoramique signale une conception intentionnelle, pas seulement une fonction. Il offre également une surface d'appui plus large (tige 1,8-2,2× contre 1,6-1,8×), ce qui signifie moins de risque d'arrachement dans les matériaux plus tendres.

Q : « Quel est le délai de livraison typique pour les rivets semi-tubulaires à tête cylindrique personnalisés ? »

R : Pour les spécifications standard, le délai de livraison de l’échantillon est de 5 à 7 jours et le délai de production est de 10 à 15 jours après l’approbation de l’échantillon. Pour les diamètres de tête personnalisés ou les tailles de tige non standard nécessitant un nouvel outillage, la fabrication de l'outillage prend 15 à 20 jours, suivie de la production d'échantillons. Contactez notre équipe commerciale avec vos spécifications pour un calendrier précis.
