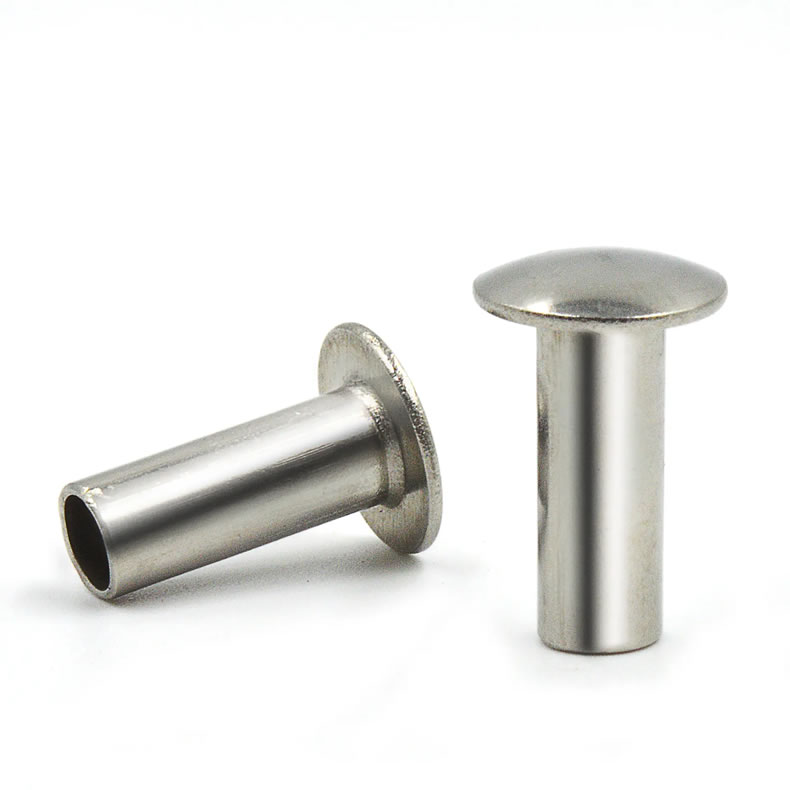

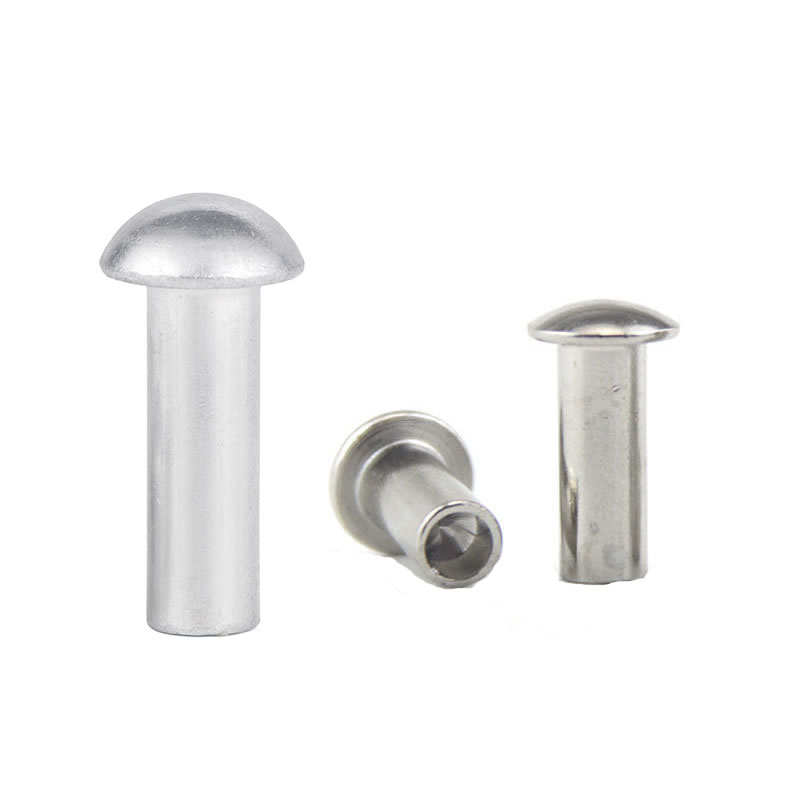

Rivets semi-creux à tête cylindrique

Entre le grand dôme d’une tête ronde et le profil bas d’une tête plate se trouve la tête panoramique. Il a un dessus large et légèrement bombé avec un petit côté vertical – comme une casserole renversée. Pour les assembleurs qui ont besoin de plus de surface d'appui qu'une tête ronde mais de plus de hauteur de tête qu'une tête plate, les rivets semi-creux à tête cylindrique offrent un compromis pratique.

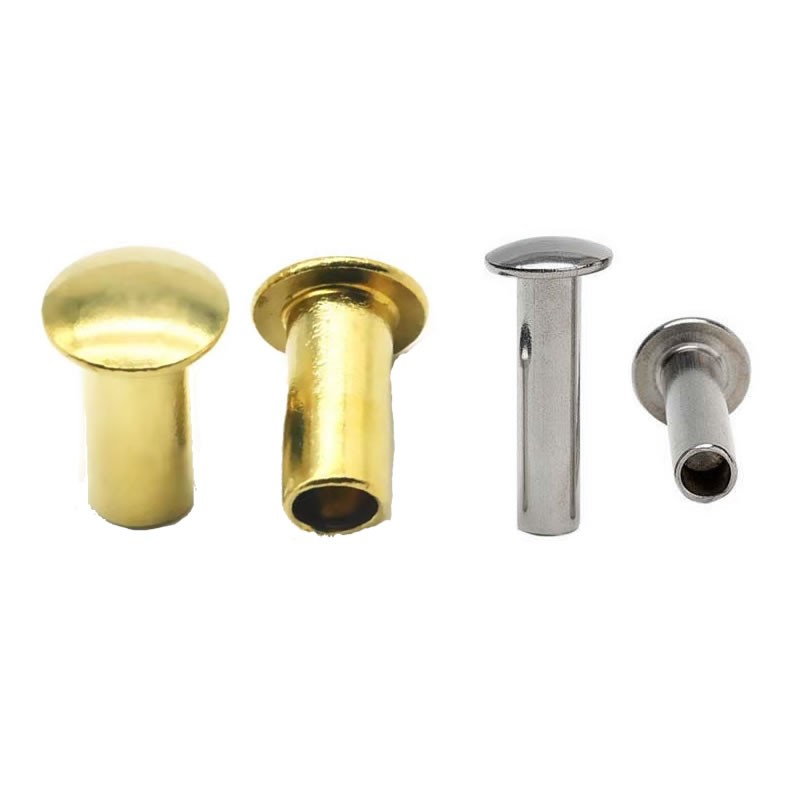

Rivets semi-creux à tête froide Nuote Metals en acier à faible teneur en carbone, acier inoxydable (304/316) et laiton. La cavité semi-creuse réduit la force de pose d'environ 70 % par rapport à un rivet plein. Cette page vous donne d'abord les détails techniques, puis montre comment un fabricant de trépieds a utilisé nos rivets pour résoudre un défi de réduction de poids.

Spécifications techniques – Ce que vous obtenez

Géométrie de la tête – Pan vs. Autres

La tête cylindrique est souvent confondue avec une tête ronde, mais la paroi latérale droite lui confère une surface d'appui plus grande et plus plate – idéale pour les feuilles fines ou le plastique sans avoir l'air industriel.

Options matérielles

Dimensions standard (acier, tête cylindrique)

Tolérances : tige ±0,05 mm, diamètre de la tête ±0,15 mm, longueur ±0,15 mm. Longueurs personnalisées disponibles.

Données mécaniques (acier de 5 mm, serti dans de l'aluminium de 2 mm)

Regardez la vidéo ci-dessous pour voir comment nous fabriquons un rivet

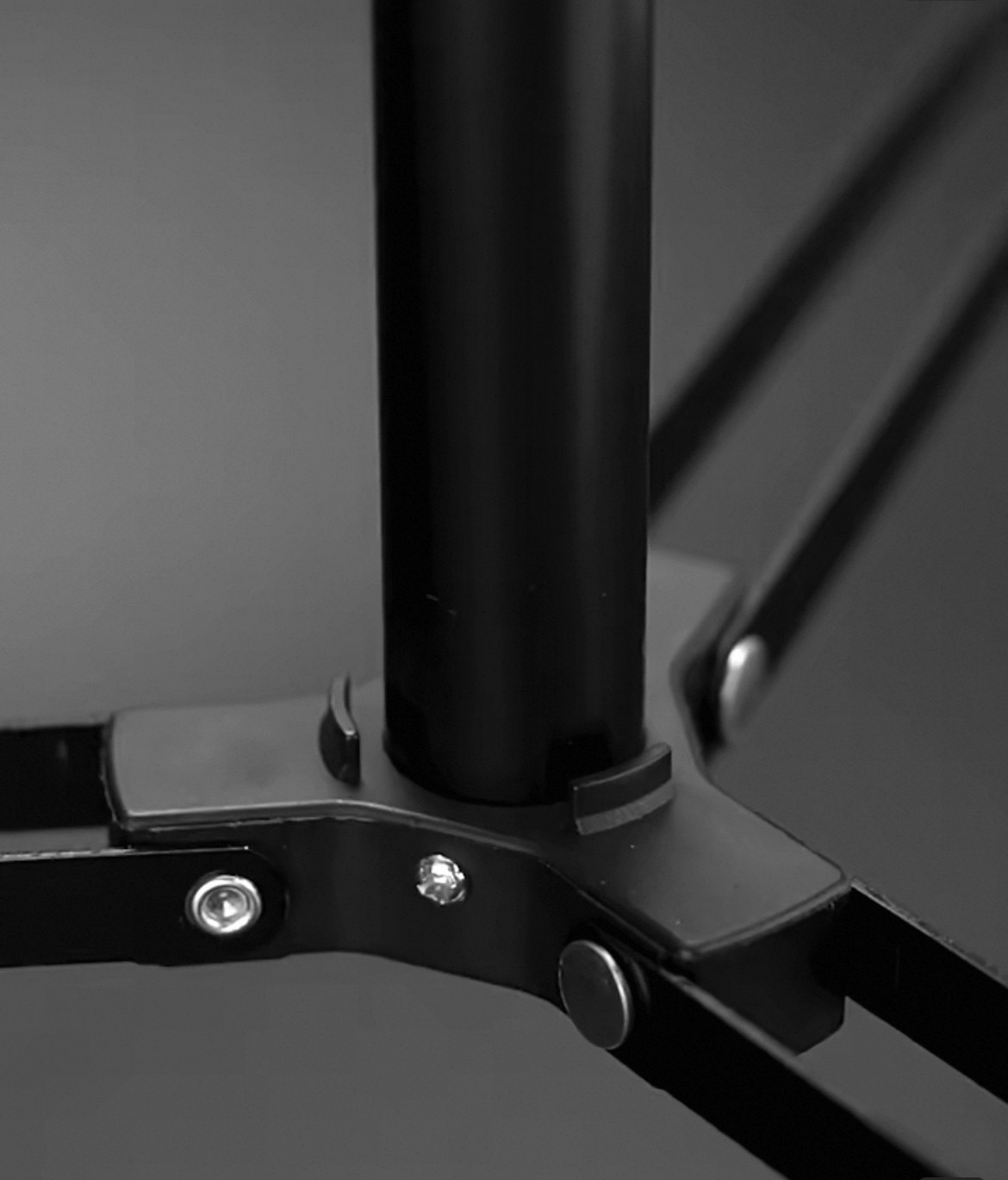

Une application – Charnières de pied de trépied d'appareil photo

Un fabricant de trépieds souhaitait réduire le poids sans sacrifier la résistance. La charnière des pieds utilisait des rivets en acier massif qui ajoutaient une masse inutile et nécessitaient de lourdes forces de réglage qui fissuraient parfois les supports de charnière en alliage de magnésium.

Nuote Metals a proposé des rivets semi-creux à tête cylindrique en acier inoxydable 304 – tige de 4 mm, tête cylindrique de 8 mm, longueur de canon de 8 mm. La tête cylindrique offrait une surface d'appui plus grande qu'une tête ronde, réduisant ainsi la contrainte sur le magnésium. La force de réglage des coupes à cavité semi-creuse passe de 4 tonnes à 1,4 tonnes – plus de fissures. L’acier inoxydable 304 correspondait à la finition des tubes des pieds.

La société de trépieds a testé 500 rivets sur 100 unités. Après 10 000 cycles d'ouverture et de fermeture, aucun desserrage ni corrosion. Ils ont réduit le poids global des charnières de 12 % et le temps d'assemblage de 20 %. Ils utilisent désormais nos rivets semi-creux à tête cylindrique sur toute leur gamme de trépieds professionnels.

Commentaires de vrais clients

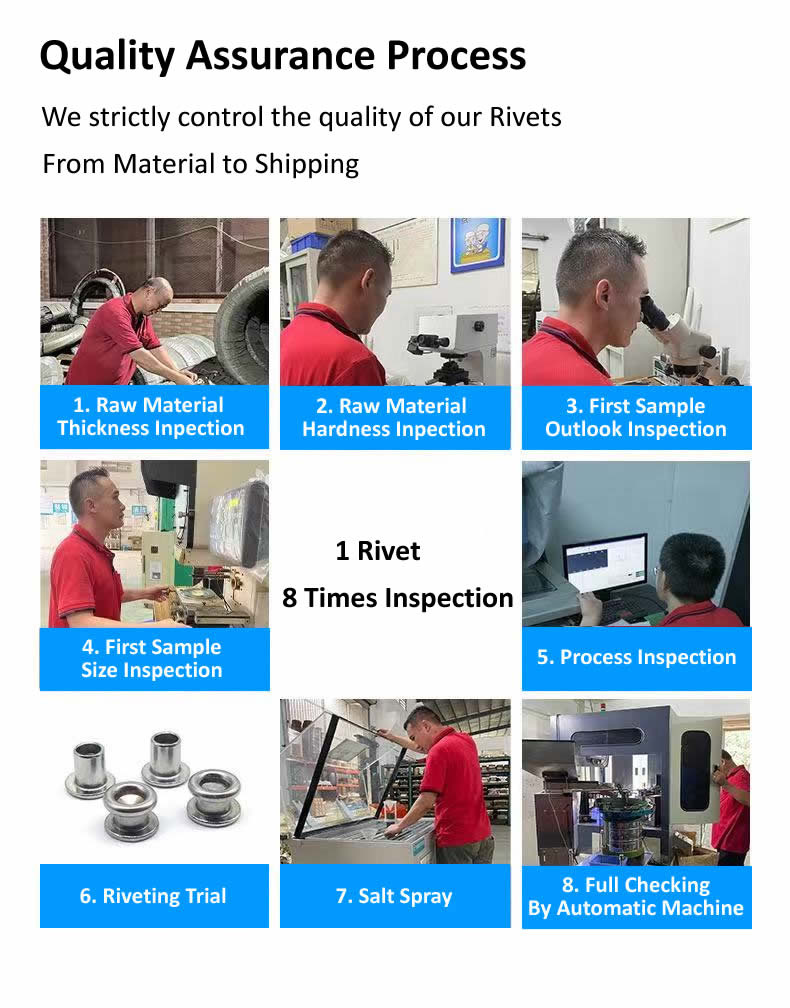

Comment nous contrôlons la qualité – Un rivet, huit contrôles

Nous ne faisons pas confiance à la chance. Chaque lot de rivets semi-creux à tête cylindrique passe par huit portes de qualité distinctes. Le principe est simple : mesurer tôt, mesurer souvent et ne jamais présumer.

• Contrôle du diamètre de la matière première – Le fil entrant est mesuré avec un micromètre laser. Tolérance de diamètre : ±0,02 mm. Toute bobine en dehors de cette plage est rejetée avant qu'elle ne touche nos collecteurs.
• Contrôle de la dureté des matières premières – Un échantillon de chaque bobine est testé sur un testeur de dureté Rockwell. Pour l’acier à faible teneur en carbone, nous exigeons HRB 70–85. Trop mou et le rivet se déformera pendant le cap. Trop dur et la cavité pourrait se fissurer.
• Vérification de l'apparence du premier article – Après la configuration de l'outillage, les 10 premiers rivets sont inspectés visuellement sous grossissement. Nous recherchons des fissures, des bavures, des têtes inégales ou des marques de surface. Tout défaut visible arrête la presse.
• Contrôle dimensionnel du premier article – Les mêmes 10 rivets sont mesurés sur un comparateur optique. Diamètre de la tête, hauteur de la tête, diamètre de la tige, longueur totale et profondeur de la cavité. Tous doivent être dans les tolérances du dessin avant le début de la production.
• Contrôles en cours de production – Lors de la production en série, l'opérateur tire 5 rivets toutes les 500 pièces. Les dimensions sont vérifiées à l'aide de pieds à coulisse numériques et d'une jauge go/no-go pour la profondeur de la cavité. Toute dérive déclenche un ajustement de l'outillage.
• Test de réglage (essai de rivetage) – Toutes les 2 000 pièces, nous posons 3 rivets sur un échantillon de matériau représentatif (même épaisseur et type que votre assemblage). Le clinch est inspecté pour vérifier sa symétrie et son étanchéité. Aucun rivet desserré ou fissuré n'est accepté.
• Test au brouillard salin (si nécessaire) – Pour les applications extérieures ou marines, nous envoyons des échantillons à notre laboratoire pour les tests au brouillard salin ASTM B117. Niveau 304 : 200 à 500 heures. Niveau 316 : 1 000+ heures. Un certificat est délivré avec le lot.
• Contrôle final à la sortie – Avant emballage, chaque rivet passe dans une machine de tri optique. Les caméras vérifient le diamètre de la tête, la hauteur de la tête, le diamètre de la tige, la longueur totale et la profondeur de la cavité. Les rejets sont automatiquement éjectés. Un échantillon aléatoire de NQA (niveau II, 1,0) est ensuite extrait pour vérification manuelle.

Un rivet semi-creux à tête cylindrique qui survit aux huit étapes est prêt à quitter notre usine. Nous conservons une trace de chaque chèque pendant cinq ans.

Ce que vous recevez avec chaque commande

• Certificat d'essai en usine (chimie, traction)
• Rapport d'inspection dimensionnelle (10 pièces)
• Rapport de réglage de test (photos de clinch, force de traction si mesurée)
• Certificat de revêtement ou de passivation (le cas échéant)
• Certificat d'essai au brouillard salin (si demandé)
• Certificat de conformité

Nuote Metals est certifié ISO 9001:2015. Déclarations RoHS et REACH fournies.

Politiques

• Échantillons– 20 à 50 pièces gratuites pour les tailles standard en stock (le client paie les frais d'expédition)
• Quantité minimale de commande– 2 000 pièces (acier/laiton), 3 000 (inox)
• Délai (stock)– 5 à 7 jours ouvrables
• Délai (baril personnalisé)– 12 à 15 jours
• Frais d'outillage– Aucun pour les outils à tête cylindrique standard (tige de 3 à 6 mm)

Trois questions auxquelles nous répondons souvent

Q1 : Quand dois-je choisir un rivet semi-creux à tête cylindrique plutôt qu'une tête ronde ou une tête plate ?

R : Choisissez une tête panoramique lorsque vous avez besoin d'une surface d'appui plus grande qu'une tête ronde (pour éviter le passage dans des matériaux souples) mais que vous avez également besoin d'une hauteur de tête plus grande qu'une tête plate (pour des raisons d'esthétique ou de dégagement). La paroi latérale droite de la tête panoramique lui confère un aspect épuré et fini qui est préféré sur les produits de consommation tels que les trépieds, les meubles et les outils. La tête ronde est plus simple et moins chère. La tête plate est destinée aux applications affleurantes. La tête panoramique est l’option « premium visible ».

Q2 : Les rivets semi-creux à tête cylindrique peuvent-ils être utilisés dans des pièces en fibre de carbone, comme un pied de trépied ?

R : Oui, mais il faut faire preuve de prudence. La fibre de carbone est fragile et peut s'écraser sous la tête du rivet. La plus grande surface d’appui de la tête panoramique permet de répartir la charge. Utilisez une longueur de canon exactement 1,0 mm plus longue que la pile de matériaux. Réglez avec une presse (pas un marteau) à faible force. Pour le boîtier du trépied ci-dessus, le client a utilisé un support en aluminium et non en fibre de carbone. Nous avons fourni des rivets à tête cylindrique pour bras de drone en fibre de carbone avec une cavité spéciale à prise souple. Contactez-nous pour des recommandations spécifiques.

Q3 : Vous proposez des échantillons gratuits pour les tailles en stock. Quelles sont les tailles que vous stockez pour les rivets semi-creux à tête cylindrique ?

R : Nous gardons les tailles suivantes en stock pour un échantillonnage immédiat (20 à 50 pièces gratuites, frais d'expédition payés par le client) :

Tige de 4 mm, tête de 8 mm, longueurs de canon 6 mm, 8 mm, 10 mm (acier, zingué)

Tige de 5 mm, tête de 10 mm, longueurs de canon de 8 mm, 10 mm, 12 mm (acier et acier inoxydable 304)

Tige de 6 mm, tête de 12 mm, longueurs de canon 10 mm, 12 mm, 15 mm (acier uniquement)

Pour d’autres tailles ou longueurs personnalisées, le délai de livraison est de 12 à 15 jours. Nous ne facturons pas de supplément pour un premier échantillonnage sur des tailles personnalisées : vous ne payez que les frais d'expédition.

Voir la différence des têtes panoramiques

Nous pouvons vous envoyer par courrier 20 à 50 rivets semi-creux à tête cylindrique dans le matériau et la taille de votre choix. Placez-les dans la charnière de votre trépied, le support ou tout autre assemblage. Comparez la surface d'appui et la facilité de réglage.

Contactez Nuote Metals avec le diamètre de votre tige, la longueur du canon et le matériau. Les échantillons gratuits sont expédiés sous un jour ouvrable.
