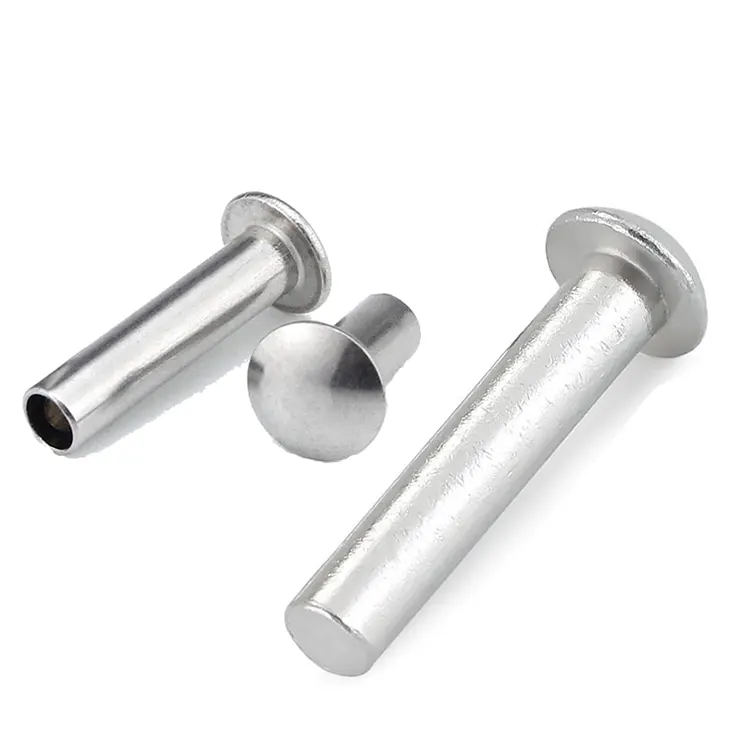

Rivets à tête universelle

Rivets à tête universellesont la fixation « idéale ». Ni trop haut, ni trop large, avec un dessus lisse et arrondi qui s'adapte confortablement à la plupart des surfaces. Si une tête ronde est trop étroite et une tête en treillis trop large, la tête universelle est la solution. Il offre un diamètre de tête 2,0 à 2,2 fois supérieur à celui de la tige – plus large que le rond (1,6 à 1,8 ×), plus étroit que le treillis (2,2 à 2,8 ×) – et un profil qui semble fini sans être encombrant.

Lorsque vous ne savez pas quel style de tête choisir, la tête universelle est la valeur sûre. Cela fonctionne dans presque toutes les applications, dans presque tous les matériaux, et cela semble bien le faire.

Universel vs rond vs treillis – Où s'adapte la tête universelle

Quand choisir la tête universelle :

• Vous assemblez des matériaux mixtes (métal + plastique, métal + bois)
• Vous voulez un équilibre entre la surface d’appui et le profil
• Vous ne savez pas quel style de tête choisir – universel est la valeur par défaut sûre
• Vous voulez un rivet qui a fière allure sans attirer l'attention sur lui-même

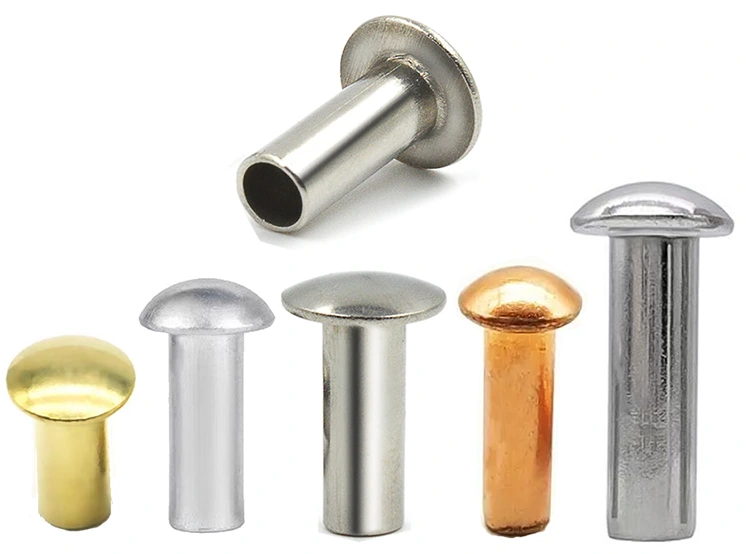

Deux modèles, cinq matériaux – ce que nous proposons

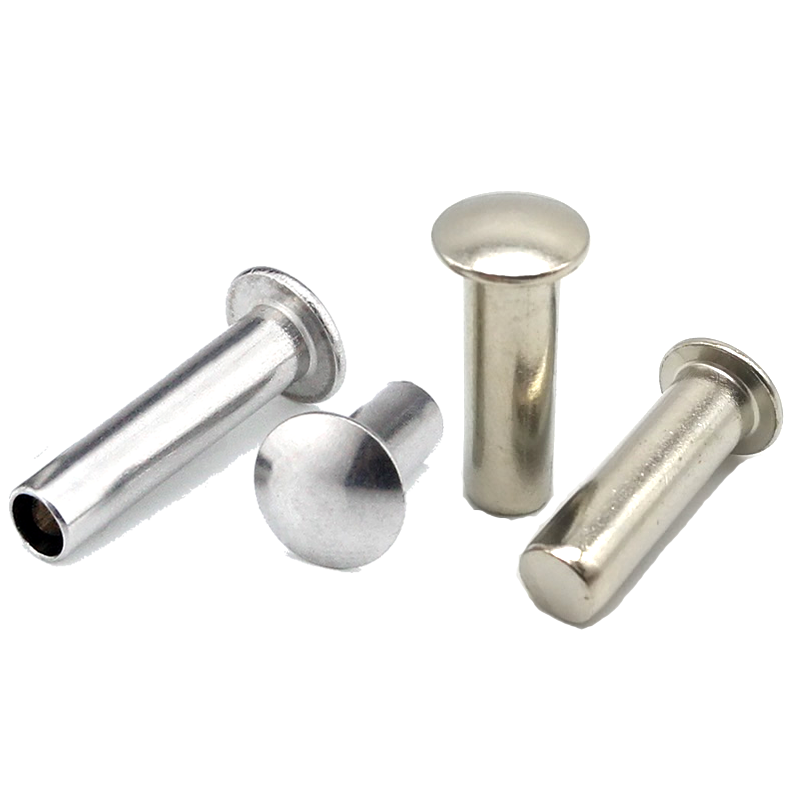

Rivets à tête universellesont disponibles en versions solides et semi-tubulaires. Le tube entièrement tubulaire n'est pas disponible pour ce style de tête en raison de la géométrie à profil moyen qui ne fournit pas suffisamment de longueur de canon pour un évasement correct.

Quel modèle choisir :

Solide– La tige entière est solide. Résistance maximale au cisaillement et à la traction. À utiliser pour les applications structurelles, les joints porteurs et les assemblages où la défaillance n'est pas une option. Force de réglage plus élevée requise.

Semi-tubulaire– Une cavité au niveau de la queue réduit la force de réglage de 70%. À utiliser pour la production de gros volumes, les matériaux fins et les assemblages pour lesquels vous souhaitez protéger le matériau environnant. 80 à 90 % de la résistance solide.

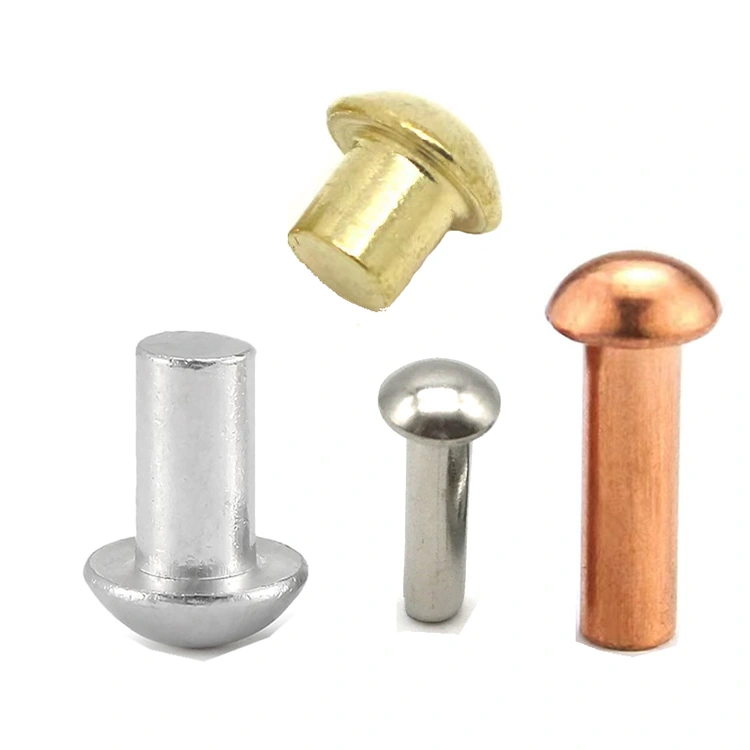

Matériel disponible :Acier à faible teneur en carbone, acier inoxydable (304/316), laiton (C2680), cuivre (C11000), aluminium (5052/5056)

Finitions :Zingué, corindon noir, passivé, laqué, nickelé, vieilli, anodisé, brut – selon le matériau.

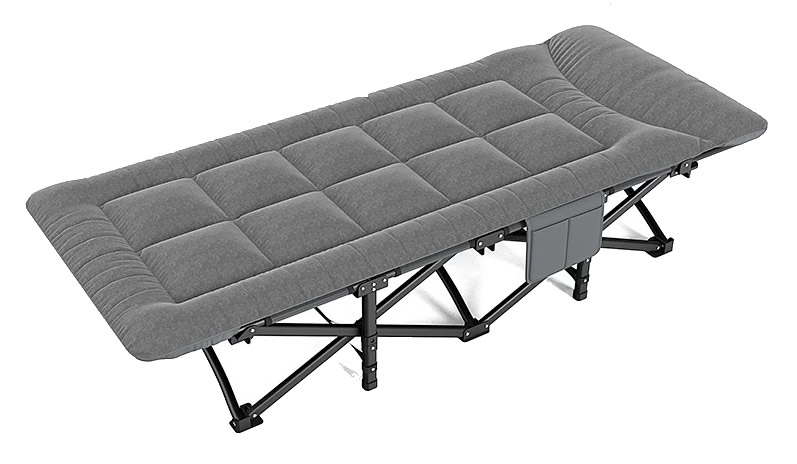

Une vraie application – Cadre de lit de camp pliant

Un fabricant de lits de camping portables utilisait des rivets à tête ronde pour les articulations des charnières à ciseaux. La tête ronde était trop étroite : sous la charge, la tête tirait à travers le tube en acier à paroi mince. Le fabricant a essayé des rivets à tête bombée – ils ont fonctionné, mais la tête large semblait volumineuse et industrielle sur un produit de consommation. Ils avaient besoin d'un rivet avec une plus grande surface d'appui qu'une tête ronde mais un aspect plus propre que la tête bombée – quelque chose qui tiendrait solidement sans gâcher l'apparence du produit.

Nuote Metals a fourni des rivets semi-tubulaires à tête universelle en acier zingué – tige de 5,0 mm, tête universelle de 10,5 mm, longueur de corps de 14,0 mm. La tête universelle offrait la surface d'appui supplémentaire nécessaire pour empêcher le passage – le diamètre de la tête de 10,5 mm offrait une augmentation de 38 % de la surface d'appui par rapport à la tête ronde d'origine. Le profil lisse et arrondi semblait propre et fini. La cavité semi-tubulaire maintenait une force de fixation faible, empêchant ainsi la déformation du tube à paroi mince.

Le fabricant a testé 500 rivets sur 250 lits. Après 5 000 cycles de pliage avec une charge de 120 kg, aucun passage, aucun desserrage, aucun dommage. Ils commandent désormais des rivets à tête universelle par lots de 150 000 pièces par an.

Comment ils sont spécifiés – Nous simplifions les choses

Les rivets à tête universelle sont produits sur mesure selon vos besoins précis. Voici ce dont nous avons besoin pour répondre correctement à vos spécifications.

Les dimensions dont nous avons besoin :

• Diamètre de la tige – 1,5 mm à 8,0 mm. C'est la partie qui traverse votre trou.
• Diamètre de la tête – généralement 2,0 à 2,2 × diamètre de la tige, mais nous pouvons l'ajuster pour répondre à vos besoins en matière de surface d'appui.
• Hauteur de la tête – nous vous recommanderons en fonction de vos exigences de dégagement.
• Longueur totale – nous la calculons à partir de l’épaisseur de votre pile de matériaux.

Les choix que vous faites :

• Matériau – acier, acier inoxydable, laiton, cuivre ou aluminium
• Conception – solide ou semi-tubulaire
• Finition – zinc, passivé, laqué, nickel, anodisé, antique, etc.

Si vous n'êtes pas sûr du diamètre ou de la hauteur de la tête :Envoyez-nous une photo de votre assemblage ou un échantillon de pièce. Nous vous recommanderons les dimensions de tête universelle optimales pour votre application. Nous ne facturons pas les conseils en ingénierie.

Exemple de délai de livraison: 5 à 10 jours pour les spécifications standards. Outillage personnalisé : 15 à 20 jours.

Le profil de tête universel – équilibré, polyvalent, fiable

La tête universelle est le style de tête le plus polyvalent que nous fabriquons – et le plus indulgent. Il fonctionne dans presque toutes les applications, c'est pourquoi il constitue souvent le choix par défaut des ingénieurs qui ne savent pas quel style de tête spécifier.

Ce qui différencie la tête universelle :

Le profil équilibré– La tête universelle est intentionnellement conçue pour être le « juste milieu ». Suffisamment large pour empêcher le passage dans la plupart des matériaux, suffisamment bas pour éviter les accrocs et suffisamment arrondi pour donner un aspect fini aux produits de consommation.

Le dessus lisse et arrondi– Contrairement au bord tranchant d’une tête en treillis ou au dôme proéminent d’une tête ronde, la tête universelle a un rayon lisse et continu du centre au bord. Cela réduit les accrocs et lui donne une apparence professionnelle.

La surface d'appui généreuse– Avec 2,0 à 2,2 fois le diamètre de la tige, la tête universelle offre une surface d'appui bien plus grande qu'une tête ronde – suffisante pour la plupart des assemblages de matériaux mixtes.

Comment nous le rendons cohérent :

Cap de précision –Le profil de tête universel est découpé dans nos matrices en carbure avec un rayon de couronne et un angle de bord spécifiques. Chaque rivet a le même profil.

Contrôle de concentricité –La tête doit être centrée sur la tige à ±0,10 mm près. Les têtes décentrées réduisent l'efficacité des roulements et ont un aspect erroné.

Finition superficielle– Nos matrices sont polies pour obtenir une finition miroir afin de produire une tête propre et sans imperfections.

Le résultat :Têtes universelles qui fonctionnent avec des matériaux mixtes, ont un aspect professionnel et sont réglées de manière fiable, lot après lot.

Ce que nous vérifions – et pourquoi les têtes universelles nécessitent un contrôle cohérent

Les têtes universelles ne sont pas le style de tête le plus difficile à fabriquer : c'est la tête ronde. Mais ils ont besoin d’un contrôle cohérent car leur conception « intermédiaire » signifie qu’ils sont utilisés dans la plus large gamme d’applications. Un écart qui pourrait être acceptable sur une tête ronde (utilisée uniquement sur du métal) pourrait poser des problèmes sur une tête universelle (utilisée sur des matériaux mixtes).

Voici ce que nous regardons :

• Diamètre de la tige – ±0,05 mm. Si la tige est trop lâche dans le trou, le rivet s'inclinera. S'il est trop serré, il ne s'insérera pas. Nous vérifions cela avant le début de la production et le surveillons tout au long du cycle.
• Diamètre de la tête – ±0,15 mm. La surface d'appui est la seule raison pour laquelle vous avez choisi la tête universelle. Si la tête est sous-dimensionnée, vous perdez de la zone d’appui. S'il est surdimensionné, il se peut qu'il ne corresponde pas à votre autorisation.
• Hauteur de la tête – ±0,10 mm. Trop grand et ça accroche. Trop court et ça n'a pas l'air bien. Nous vérifions cela sur chaque lot.
• Concentricité – ±0,10 mm. Une tête déséquilibrée réduit l’efficacité du roulement. Cela semble également faux – et les têtes universelles sont souvent visibles sur les produits de consommation.
• Profondeur de la cavité (semi-tubulaire) – 45 à 55 % de la longueur du canon. Trop peu profond et la force de réglage reste élevée. Trop profond et le corps à corps est faible.
• Longueur totale – ±0,15 mm. Doit correspondre à l'épaisseur de votre pile de matériaux pour une formation correcte du clinchage.

Comment détecter rapidement les problèmes :

Votre envoi – Ce que nous vous envoyons

Lorsque vos rivets à tête universelle arrivent, ils sont accompagnés d'un enregistrement complet de ce qui a été fabriqué et de la manière dont cela a été vérifié.

Ce que vous trouverez dans la boîte :

• Rivets dans des sacs en polyéthylène scellés – Étiquetés avec le numéro de pièce, le numéro de lot et la quantité. Pas de pièces détachées, pas de devinettes.
• Certificat matériau – Composition chimique et propriétés de traction de la bobine d'origine. Traçable au numéro de chaleur.
• Fiche d'inspection – Mesures réelles de 10 rivets de votre lot. Pas seulement « dans les limites de tolérance » – les chiffres réels que nous avons mesurés.
• Certificat de finition – Si vos rivets sont plaqués ou revêtus, nous incluons la vérification de l'épaisseur XRF.
• Document de conformité – Signé par notre responsable QA, avec un numéro de lot unique pour la traçabilité.

Pourquoi c'est important :Si une défaillance sur le terrain se produit, vous disposez des enregistrements permettant de remonter à la bobine exacte de matériau et au cycle de production exact. Nous conservons des copies pendant cinq ans – mais nous vous recommandons de conserver également les vôtres.

Certifié pour :ISO 9001:2015, RoHS, REACH

Où ils sont utilisés

• Lits et meubles pliants – Charnières à ciseaux, assemblages de cadres, points de pivotement
• Quincaillerie – Charnières de portail, loquets, quincaillerie de porte, composants de clôture
• Produits résidentiels – Quincaillerie de fenêtres, quincaillerie d'armoires, assemblages décoratifs
• Automobile – Garnitures intérieures, assemblages de panneaux, composants de sièges
• Équipements industriels – Protections de machines, panneaux de contrôle
• Electronique – Boîtiers, châssis
• Fabrication générale – Tout assemblage pour lequel vous ne savez pas quel style de tête choisir

Trois questions auxquelles nous répondons souvent

Q1 : Quelle est la différence entre une tête universelle et une tête ronde ? Ils se ressemblent.

R : La tête universelle est plus large (2,0 à 2,2 × diamètre de tige contre 1,6 à 1,8 ×) et légèrement plus basse qu'une tête ronde. Il présente également un profil plus continu et rayonné – moins un dôme distinct. La différence visuelle est subtile, mais la différence fonctionnelle est réelle : la tête universelle offre une plus grande surface d'appui pour empêcher le passage dans les matériaux mélangés. Pour les assemblages métal sur métal avec des trous étroits, la tête ronde reste le meilleur choix. Pour les matériaux mixtes, la tête universelle est la solution la plus sûre.

Q2 : Quelle conception dois-je choisir : solide ou semi-tubulaire ?

UN:Rivet semi-tubulaireest le choix par défaut pour la plupart des applications – 80 à 90 % de la résistance solide à 25 à 30 % de la force de prise. Choisirrivet solidelorsque vous avez besoin d’une résistance maximale pour des assemblages structurels porteurs. Le tube complet n'est pas disponible pour la tête universelle en raison de la géométrie de la tête à profil moyen. Les trois modèles sont disponibles avec le même profil de tête universel.

Q3 : Quel est le meilleur matériau pour les rivets à tête universelle dans les applications extérieures ?

R : Pour les applications extérieures, nous recommandons l'acier inoxydable (304 ou 316) avec une finition passivée pour une résistance permanente à la corrosion. 304 est suffisant pour une exposition générale en extérieur (pluie, humidité). 316 est recommandé pour les environnements côtiers ou de brouillard salin. Si vous travaillez avec un budget plus serré, l'acier zingué avec chromate jaune offre 96 heures de résistance au brouillard salin – adapté à une utilisation en extérieur abrité. Dans le cas du lit pliant ci-dessus, le client a choisi l'acier zingué car les lits étaient utilisés à l'intérieur (tentes de camping) et l'exposition occasionnelle à l'extérieur était limitée.
