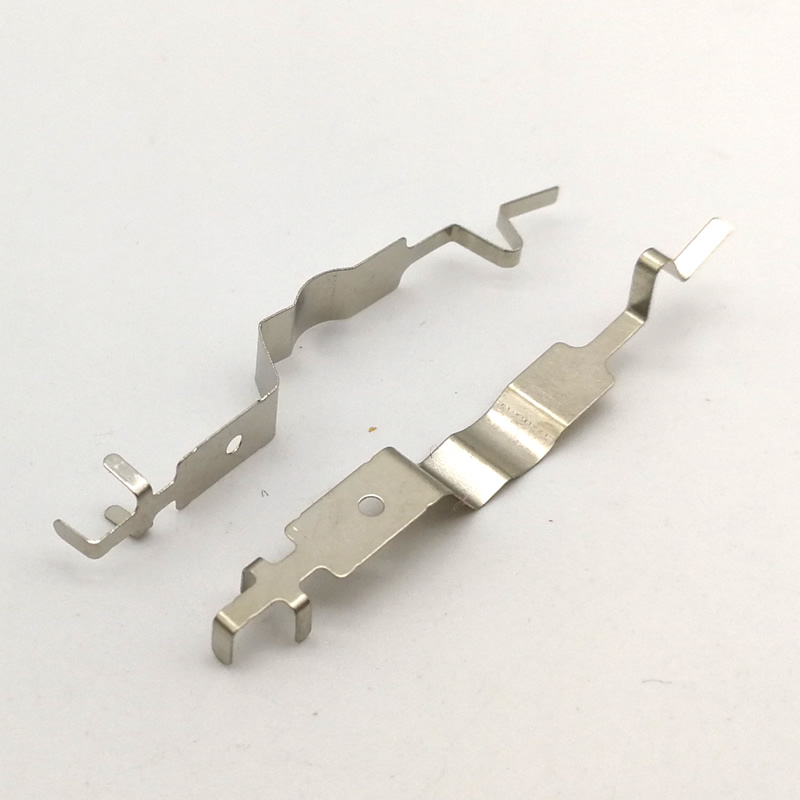

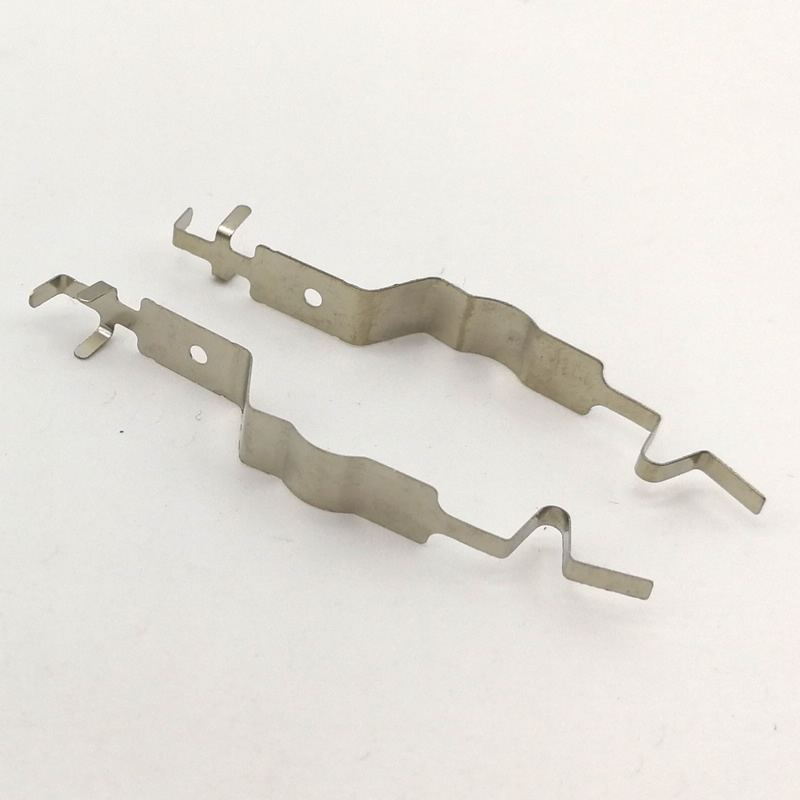

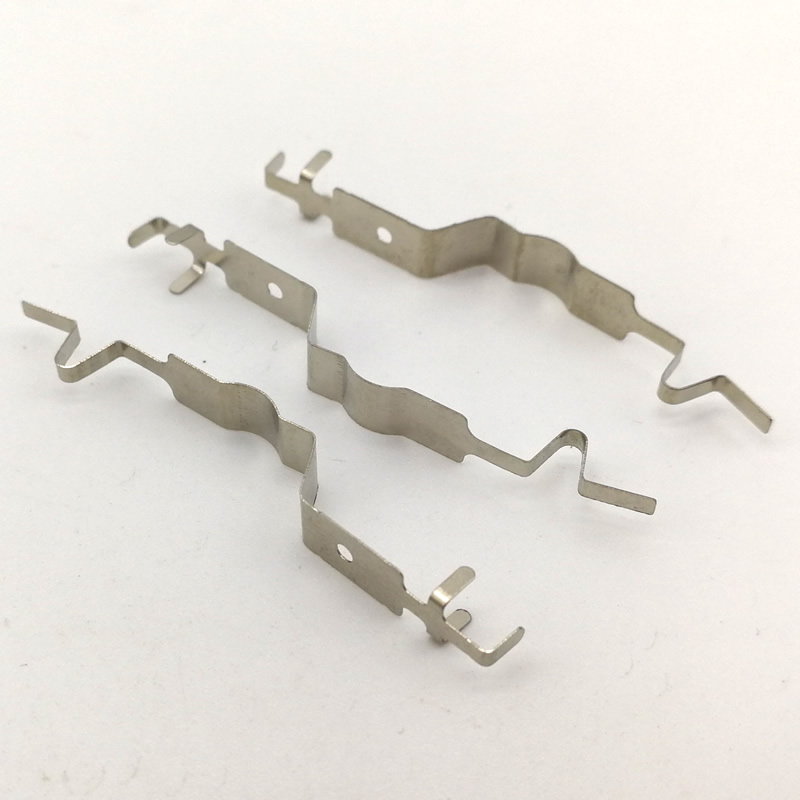

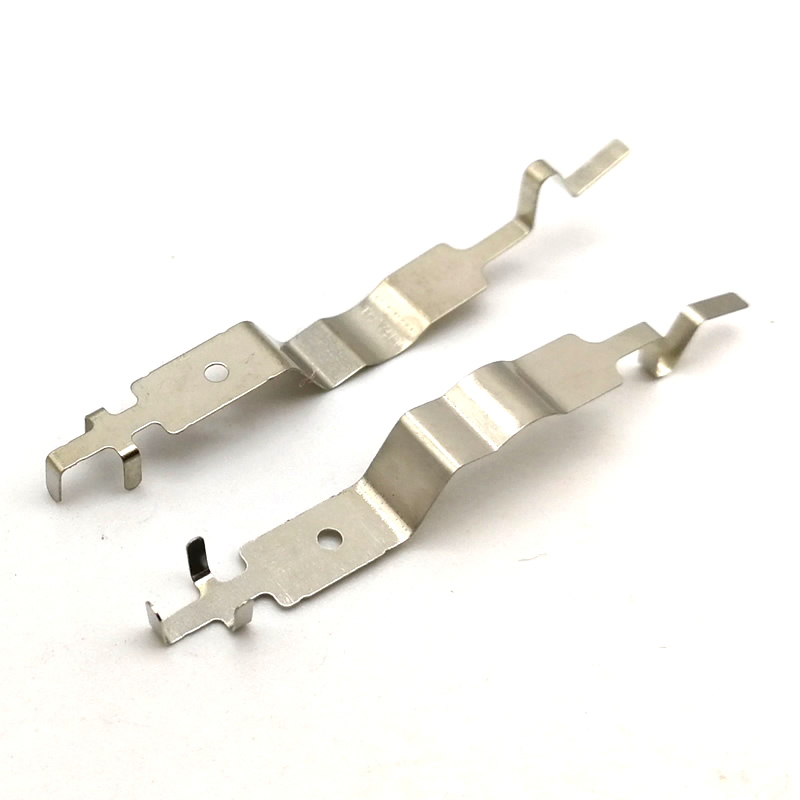

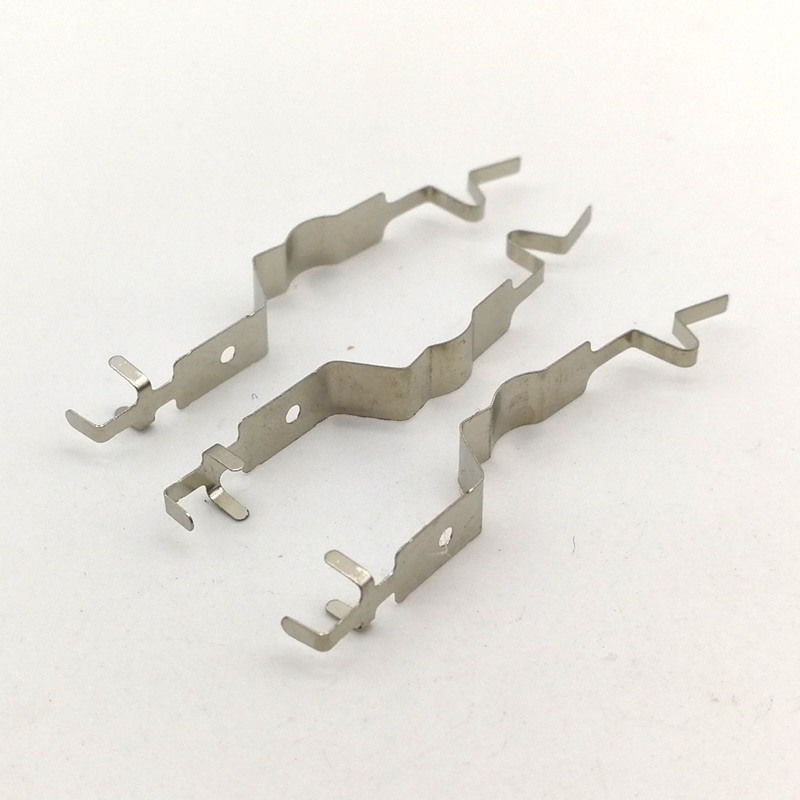

Estampage de petites pièces

Dans le monde du formage des métaux, la taille présente des défis uniques. L'estampage de petites pièces (des composants mesurant seulement quelques millimètres ou pesant des fractions de gramme) nécessite un équipement, un outillage et un contrôle de processus spécialisés. Une petite bavure ou un décalage dimensionnel de 0,02 mm peut rendre un lot entier inutilisable.

Métaux Nuotedispose de lignes de production dédiées spécifiquement pourestampage de petites pièces. Nos presses, alimentations et matrices sont optimisées pour les composants miniatures utilisés dans l'électronique, les dispositifs médicaux, l'horlogerie et les systèmes automobiles de précision. Nous produisons des petites pièces d'emboutissage à des vitesses allant jusqu'à 1 200 coups par minute, avec des tolérances maintenues à ± 0,01 mm.

Qu'est-ce que l'estampage de petites pièces ?

Emboutissage de petites piècessont des composants métalliques généralement caractérisés par :

Dimension maximale – Moins de 30 mm dans toutes les directions

Épaisseur du matériau – généralement 0,1 mm à 1,5 mm

Poids – Souvent moins de 5 grammes

Complexité – Peut inclure plusieurs courbures, trous percés, éléments en relief ou surfaces frappées

Des exemples de petites pièces d'estampage comprennent les broches de connecteur, les contacts à ressort, les couvercles de blindage, les bornes de batterie, les maillons de montre, les supports de capteur et les pointes d'instruments chirurgicaux.

L'économie deestampage de petites piècessont uniques. Si le prix à la pièce est faible, l'outillage est dense (nombreuses empreintes par matrice) et les exigences de qualité sont exceptionnellement élevées. Nuote Metals a affiné le processus pour offrir une fiabilité à grande échelle.

Pourquoi choisir Nuote Metals pour l'emboutissage de petites pièces ?

Presses spécialisées pour petites pièces

Les presses à estamper standard ne sont pas idéales pourestampage de petites pièces. Nuote Metals exploite des presses de précision à grande vitesse avec :

Courses courtes – 10 mm à 30 mm (réduit le temps d’air, augmente le SPM)

Châssis amortis par les vibrations – Maintient l’alignement de la matrice à des vitesses élevées

Alimentations servo avec une précision de ±0,02 mm – Indispensable pour les bobines fines et étroites

Capteurs intégrés – Détectent les problèmes d'alimentation, l'éjection des pièces et l'usure des outils

Outillage conçu pour les fonctionnalités miniatures

Nos matrices pourestampage de petites piècesutiliser:

Poinçons en carbure micro-rectifiés – Diamètres aussi petits que 0,3 mm

Inserts en carbure de tungstène – Résistent à l'usure cyclique élevée

Éjection positive des pièces – Des goupilles pneumatiques ou à ressort empêchent le collage

Stations de vérification optique – Caméras intégrées pour les dimensions critiques

Protocoles de salle blanche et de manipulation

Les petites pièces sont facilement perdues ou contaminées.Métaux Nuotemaintient :

Lignes d'emballage dédiées aux petites pièces – Barquettes antistatiques, bandes et bobines ou sacs personnalisés

Alimentateurs magnétiques et vibrants – Pour le comptage et l'emballage automatisés

Inspection visuelle à 100 % – Agrandie pour détecter les défauts de surface invisibles à l’œil nu

Spécifications techniques pour l'emboutissage de petites pièces

Options matérielles

Capacités dimensionnelles pour l'emboutissage de petites pièces

Métaux Nuoteatteint les tolérances suivantes surestampage de petites pièces.

Vitesses et volumes de production

Note:estampage de petites piècesà des volumes inférieurs, il peut être plus économique d'utiliser la découpe au laser ou la gravure chimique.Métaux Nuotefournit des recommandations de processus sur devis.

Configurations de matrices typiques pour l'emboutissage de petites pièces

Métaux Nuoteutilise des matrices à plusieurs rangées pour les gros volumesestampage de petites pièces, réduisant ainsi le gaspillage de bandes et augmentant le rendement par course de presse.

Applications de l'emboutissage de petites pièces

Métaux Nuotefournituresestampage d'une petite pièces aux industries où la précision à échelle miniature est essentielle à la mission.

Électronique et connecteurs

Broches des connecteurs USB et HDMI (laiton ou bronze phosphoreux)

Contacts du support de carte SIM (acier inoxydable, nickelé)

Contacts à ressort de batterie pour appareils portables

Doigts de blindage et clips de masse (cuivre au béryllium)

Cadres de connexion pour capteurs et LED

Dispositifs médicaux

Enclume et cartouche d'agrafeuse chirurgicale

Embouts d'outils dentaires (inoxydables, tranchants)

Connecteurs pour dispositifs implantables (titane ou inox 316L)

Anneaux de verrouillage du moyeu du cathéter

Contacts de la bandelette de test de diagnostic (plaqués or)

Automobile et véhicules électriques

Bornes de la boîte à fusibles (laiton étamé)

Clips pour faisceaux de câbles (acier à ressort)

Supports de montage du capteur (fins en acier inoxydable)

Lames de contact du port de charge

Jeu de barres système de gestion de batterie (petit format)

Horlogerie et Micro-Mécanique

Ponts de train d'engrenages (laiton)

Tiges à réglage manuel (ébauches embouties pour usinage ultérieur)

Clips à ressort pour boîtier

Anneaux d'espacement de mouvement

Produits de consommation

Contacts de chargement des écouteurs (en acier inoxydable plaqué or)

Plaques de montage de moteur de drone (aluminium)

Bornes de la batterie de la télécommande

Curseurs de fermeture éclair et tirettes (petit acier embouti)

Composants de boucle pour sacs à dos

Assurance qualité pour l’emboutissage de petites pièces – EEAT en pratique

Métaux Nuoteapplique des protocoles de qualité spécialisés pour les composants miniatures.

Expérience avec le micro-outillage

Nos outilleurs ont des décennies d’expérience dans le meulage de poinçons d’un diamètre aussi petit que 0,3 mm. Nous utilisons l'électroérosion à fil et la rectification au gabarit pour obtenir des jeux de matrice de 5 à 8 % par côté, ce qui est essentiel pour un cisaillement propre de matériaux fins sans bavures.

Expertise en inspection à fort grossissement

Les outils de mesure standards ne suffisent pas pour estamper de petites pièces. Nuote Metals utilise :

Systèmes de mesure de la vision – grossissement 100x avec une résolution submicronique

Micromètres laser Keyence – Mesure sans contact à 1 000 lectures/seconde

Microscopie électronique à balayage (MEB) – Pour l'analyse des défaillances et la vérification de la qualité des bords (externalisée si nécessaire)

Autorité grâce aux normes de l’industrie

Notreestampage de petites piècesse conformer à:

ISO 9001 : 2015 – Gestion de la qualité

IPC-610 – Acceptabilité des assemblages électroniques (pour connecteurs et pièces de contact)

RoHS & REACH – Conformité des matériaux pour l'électronique

IATF 16949 – Qualité automobile (disponible pour les petites pièces automobiles)

Faites confiance grâce à une inspection 100 % automatisée

Pour l'emboutissage critique de petites pièces,Métaux Nuotemet en œuvre :

Capteurs optiques intégrés – Vérifiez la présence des pièces et la géométrie de base à 1 200 SPM

Tri visuel post-estampillage – Rejet des pièces présentant des défauts dimensionnels ou de surface

Bande et bobine avec comptage automatisé – Garantit des quantités exactes sans pièces manquantes

Défis courants liés à l'emboutissage de petites pièces et comment Nuote Metals les résout

Foire aux questions sur l'estampage de petites pièces

Vous trouverez ci-dessous les demandes techniques les plus courantes reçues parMétaux Nuoteconcernantestampage de petites pièces.

Q1 : Quelle est la plus petite taille de petites pièces d’emboutissage que Nuote Metals peut produire ?

R : Nuote Metals a produit des petites pièces d'emboutissage aussi petites que 0,8 mm de longueur et 0,3 mm de largeur, avec une épaisseur de matériau de 0,1 mm. Le minimum pratique dépend de la complexité des fonctionnalités. Pour une simple rondelle plate ou un tampon de contact, nous pouvons estamper des pièces jusqu'à 0,5 mm de diamètre à l'aide d'outils en carbure et de presses à grande vitesse. Pour les pièces nécessitant des trous, le diamètre minimum du trou est de 0,2 mm (épaisseur du matériau ≤0,15 mm). Pour les pièces présentant des courbures ou des éléments formés, la taille minimale de la pièce est d'environ 1,5 mm dans n'importe quelle dimension pour permettre le dégagement de l'outillage. Si vos petites pièces d'emboutissage sont inférieures à ces limites, Nuote Metals peut vous recommander des procédés alternatifs tels que la gravure photochimique (PCM) ou le micro-usinage laser. Nous vous encourageons à soumettre votre dessin pour une étude de faisabilité. Nos ingénieurs vous indiqueront si l'emboutissage est techniquement et économiquement viable.

Q2 : Comment Nuote Metals contrôle-t-il les bavures lors de l'emboutissage de petites pièces, en particulier lorsque les pièces seront manipulées ou en contact avec des composants sensibles ?

R : Le contrôle des bavures est la préoccupation numéro un en matière de qualité pour l’emboutissage de petites pièces.Métaux Nuoteutilise une approche à trois niveaux. Premièrement, des jeux de matrice optimisés : pour les matériaux minces (inférieurs à 0,3 mm), nous maintenons un jeu poinçon-matrice de seulement 3 à 5 % par côté, ce qui réduit considérablement la formation de bavures mais nécessite des poinçons en carbure pour éviter l'usure. Deuxièmement, l’entretien des outils affûtés : nous suivons le nombre de coups de poinçon et remplaçons ou réaffûtons les poinçons tous les 500 000 à 2 000 000 de coups en fonction de l’abrasivité du matériau. Troisièmement, l'ébavurage secondaire pour les petites pièces d'emboutissage critiques : nous proposons un culbutage vibrant avec un support en céramique ou en plastique, qui produit un rayon de bord uniforme de 0,01 à 0,03 mm et élimine les bavures jusqu'à une hauteur ≤ 0,01 mm. Pour les pièces qui ne peuvent tolérer aucune bavure détectable (par exemple, les lames médicales ou les contacts électriques qui ne doivent pas rayer les surfaces de contact), nous proposons l'électropolissage (pour l'acier inoxydable) ou le sablage micro-abrasif. Spécifiez votre hauteur de bavure maximale autorisée sur le dessin et Nuote Metals sélectionnera le processus approprié.

Q3 : Quel est le délai de livraison typique pour l’outillage et les premiers échantillons de petites pièces d’emboutissage ?

R : Délais de livraison pourestampage de petites piècesdépendent de la complexité de la pièce et de la construction de la matrice. Pour les pièces plates simples (rondelles, clips, bornes) pouvant utiliser des matrices à plusieurs rangées avec 2 à 4 stations, Nuote Metals livre généralement les premiers échantillons dans les 15 à 20 jours ouvrables après l'approbation du dessin. Pour l'emboutissage complexe de petites pièces comportant de multiples courbures, des caractéristiques de frappe et de perçage nécessitant des matrices progressives avec 8 à 15 stations, le délai de livraison de l'outillage varie de 25 à 35 jours ouvrables. Nous offrons un service accéléré (frais d'outillage supplémentaires de 30 %) qui réduit le délai de livraison de 7 à 10 jours. Après l'approbation de l'outillage, nous fournissons 20 échantillons gratuits pour inspection par le client. Le délai de production pour l'estampage de petites pièces est généralement de 10 à 15 jours ouvrables pour des commandes allant jusqu'à 500 000 pièces, en supposant que le placage ou les opérations secondaires sont standard. Contactez Nuote Metals avec le dessin de votre pièce pour un calendrier spécifique.

Q4 : Comment les petites pièces d'estampage sont-elles emballées pour éviter toute perte ou tout dommage pendant l'expédition ? Pouvez-vous fournir des bandes et des bobines pour un assemblage automatisé ?

R : Oui, Nuote Metals propose plusieurs options d’emballage pourestampage de petites pièces. Pour un assemblage manuel ou une utilisation en faible volume, nous fournissons des sacs en polyéthylène antistatiques avec des fermetures thermoscellées et un déshydratant, généralement emballés en 1 000 à 10 000 pièces par sac (en fonction de la taille des pièces). Pour l'assemblage automatisé par prélèvement et placement, nous proposons un emballage en ruban et en bobine conformément aux normes EIA-481, disponible pour des pièces aussi petites que 1,0 mm x 1,0 mm. Notre service de rubans et bobines comprend du ruban support antistatique, du ruban de couverture avec force de pelage contrôlée et des bobines en plastique de 7 pouces ou 13 pouces de diamètre. Pour les petites pièces d'emboutissage très petites ou délicates, nous proposons également des plateaux à gaufres (norme JEDEC) avec poches individuelles pour éviter que les pièces ne se touchent. Pour les commandes volumineuses, nous pouvons fournir des emballages en vrac avec comptage et étiquetage automatisés. Spécifiez votre méthode d'emballage préférée au moment du devis : il n'y a généralement pas de frais supplémentaires pour le ruban et la bobine pour les commandes supérieures à 50 000 pièces.

Pourquoi s'associer à Nuote Metals pour l'emboutissage de petites pièces ?

Produireestampage de petites piècesà grande échelle nécessite une expertise spécialisée que les ateliers d’estampage généraux ne peuvent pas fournir. Nuote Métaux propose :

Vitesses de presse jusqu'à 1 200 SPM – Optimisées pour les pièces miniatures

Tolérances jusqu'à ±0,01 mm – Vérifiées par mesure visuelle

Matériaux aussi fins que 0,1 mm – De l’acier à ressort au cuivre-béryllium

Matrices multi-rangées – Jusqu'à 16 empreintes par course pour pièces plates

Inspection sur place et après timbre – tri visuel à 100 % disponible

Emballage en ruban et bobine – Prêt pour l'assemblage automatisé

Service de prototypage – Outillage logiciel pour la validation à faible volume

Commentaires DFM gratuits – Nous identifions les problèmes potentiels avant l'outillage

ContactMétaux Nuoteaujourd'hui pour soumettre votre dessin ou discuter de votreestampage de petites piècesexigences.
