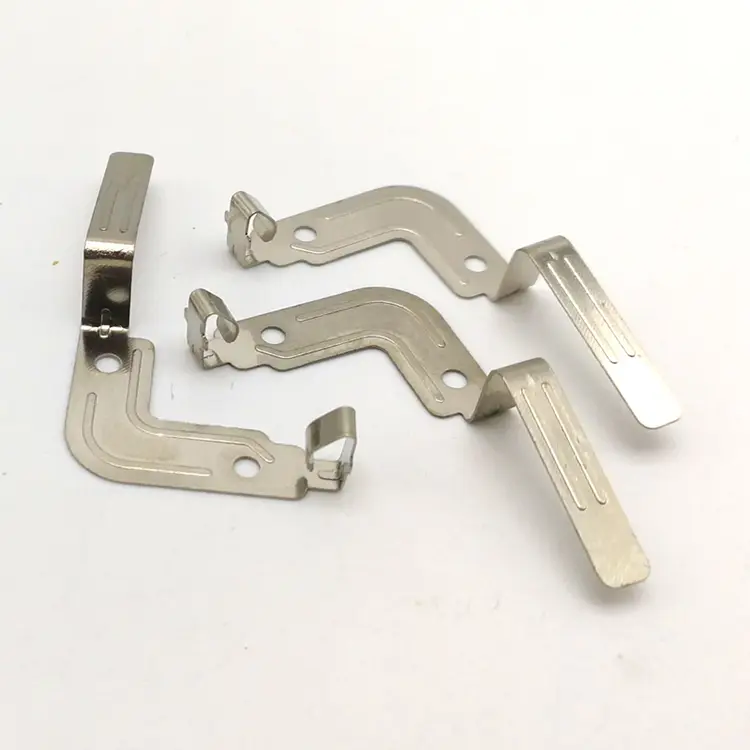

Estampage de précision des métaux

Des supports qui maintiennent le moteur de votre voiture en place aux bornes qui connectent la batterie de votre téléphone,estampage de précision des métauxles composants sont partout. Ce sont les pièces métalliques qui donnent forme, structure et fonction aux produits que nous utilisons quotidiennement. Chez Nuote Metals, nous produisons ces composants par millions – avec précision, cohérence et rentabilité.

Qu’est-ce que l’emboutissage de précision des métaux ?

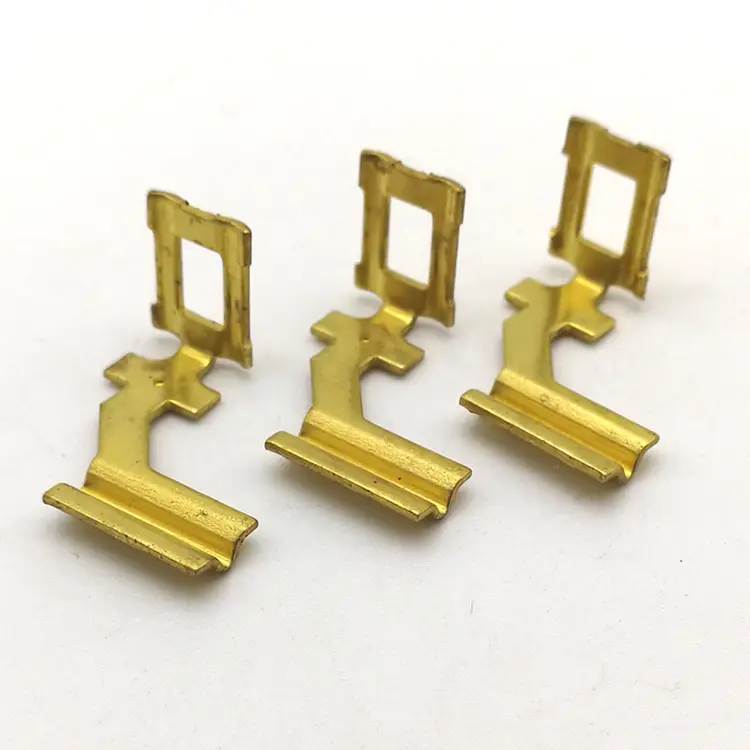

Il s'agit d'un processus de fabrication qui consiste à former des composants métalliques en alimentant des bobines ou des tôles dans une presse à emboutir équipée de matrices conçues sur mesure. La presse applique une force élevée pour couper, plier, former ou percer le métal pour lui donner une forme finie, souvent en un seul coup ou en une séquence progressive.

Contrairement au moulage ou au forgeage, l’emboutissage ne nécessite pas de faire fondre le matériau. Il façonne le métal à température ambiante par formage à froid, ce qui préserve les propriétés mécaniques d'origine du matériau. Le résultat est un composant solide, dimensionnellement précis et prêt à être assemblé, sans le coût ni le temps supplémentaires d'un traitement secondaire.

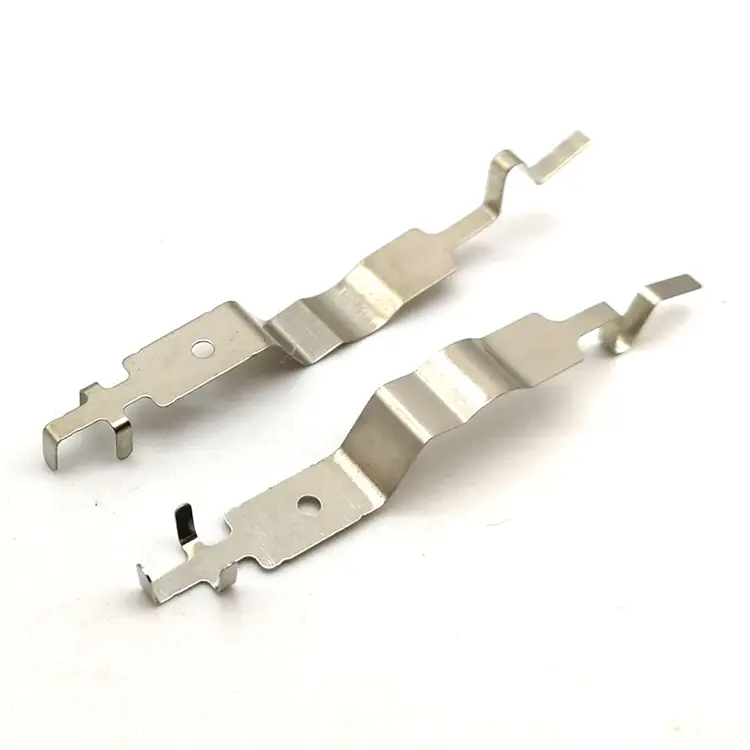

L'emboutissage de précision des métaux peut produire des pièces simples (une rondelle plate avec un trou au milieu) ou des composants complexes (un boîtier embouti avec plusieurs courbures, trous percés et détails en relief). La complexité dépend de la conception de la matrice et du nombre d'opérations effectuées à chaque coup de presse.

Estampage vs processus alternatifs – Pourquoi l’estampage gagne

Lorsque vous devez produire des pièces métalliques en grande quantité, l’emboutissage est souvent la méthode la plus efficace disponible.

Une fois la matrice réalisée, le coût marginal de chaque pièce supplémentaire est très faible. Cela fait de l’emboutissage le choix idéal pour les séries de production de 10 000 pièces et plus.

Nos capacités d'emboutissage – Presses, matériaux et procédés

Capacité de la presse

Nous exploitons une installation d'emboutissage moderne avec des presses allant de 25 tonnes à 200 tonnes. Cette gamme nous permet de tout gérer, des composants électroniques délicats aux pièces automobiles structurelles plus volumineuses.

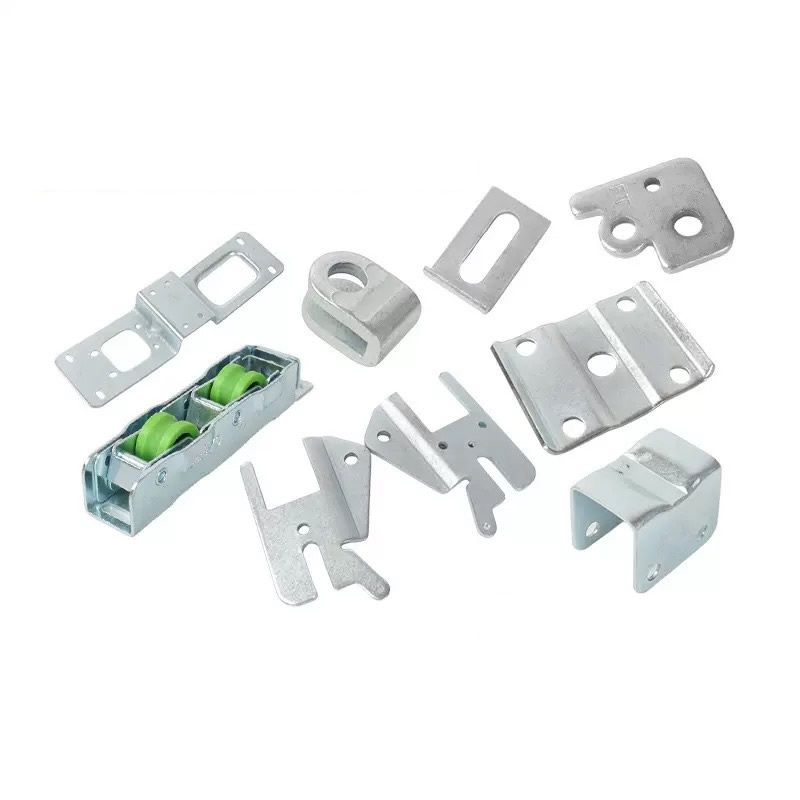

Options matérielles

Processus d'estampage disponibles

Tolérances dimensionnelles

Nous maintenons des tolérances strictes en fonction de l’épaisseur du matériau et de la géométrie des pièces. Pour la plupart des fonctionnalités, nous maintenons ±0,05 mm pour les positions des trous, les contours des flans et les angles de pliage. Des tolérances de précision jusqu'à ±0,01 mm sont disponibles sur demande.

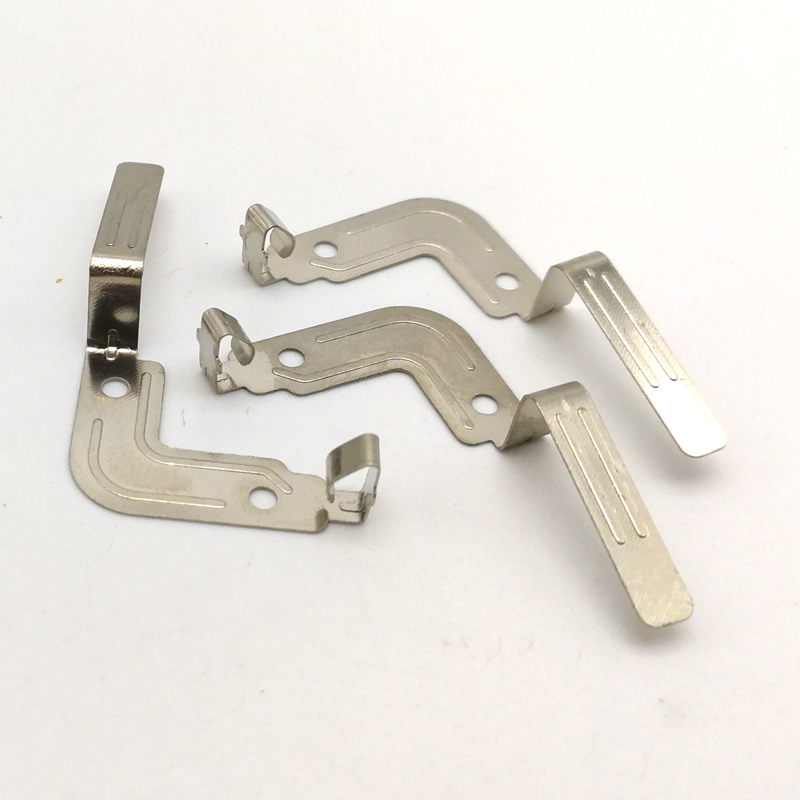

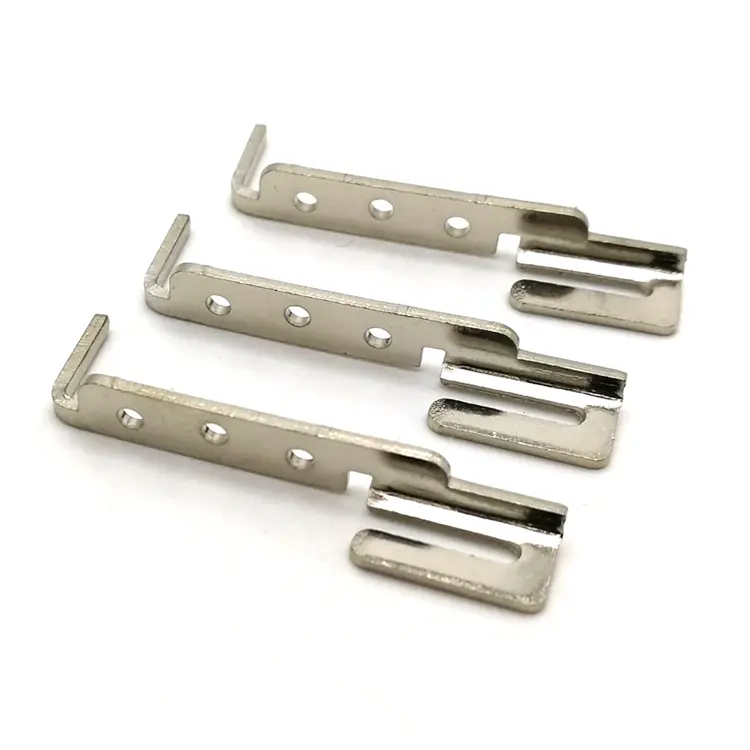

Une vraie application – Borne de batterie pour le fabricant de véhicules électriques

Un fabricant de batteries de véhicules électriques avait besoin d'un composant terminal à grand volume pour ses connexions cellule-jeu de barres. Le terminal nécessitait plusieurs trous percés dans une position de ± 0,05 mm, un coude à 90° avec un rayon serré et une surface de contact poinçonnée pour des performances électriques constantes. Le volume annuel était de 500 000 pièces – trop pour un usinage CNC, trop complexe pour une simple matrice de découpage.

Nous avons conçu une matrice progressive comportant neuf stations : perçage des avant-trous, découpage du contour extérieur, frappe de la surface de contact, pliage et découpe finale. La matrice progressive fonctionne à 80 coups par minute, produisant des terminaux finis prêts pour le placage. Le client a reçu les premiers échantillons en 18 jours et les pièces de production en 30 jours. Après 18 mois de production, la filière a produit plus de 1,5 million de terminaux sans rejet dimensionnel.

Où il est utilisé

Les composants d’emboutissage de précision des métaux se trouvent dans pratiquement toutes les industries :

• Automobile– Supports, boîtiers, connecteurs, boîtiers de capteurs, composants de ceinture de sécurité, pièces de système d'échappement

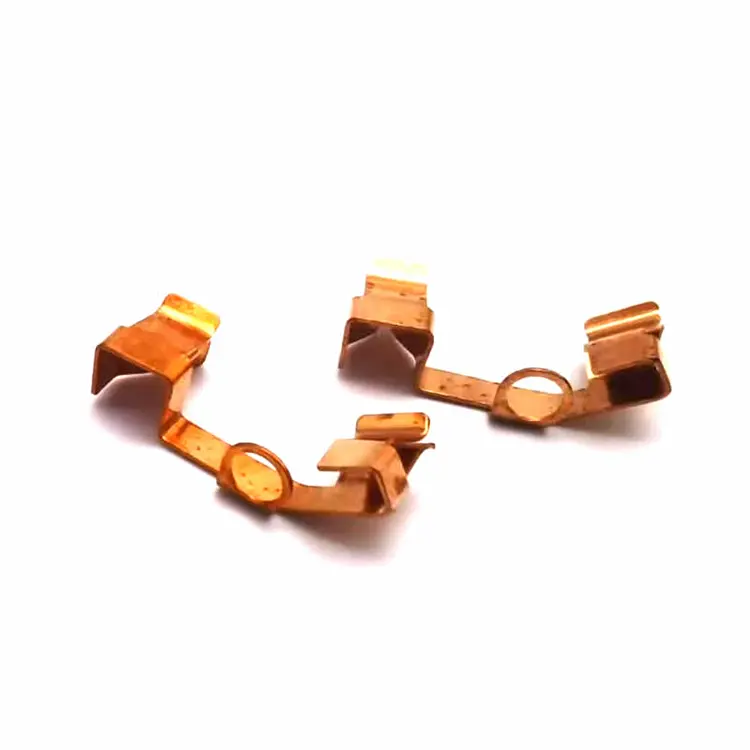

• Électronique– Boîtiers de blindage, bornes, contacts, connecteurs, dissipateurs thermiques
• Dispositifs médicaux– Composants d’instruments chirurgicaux, boîtiers d’équipement de diagnostic, boîtiers de dispositifs implantables
• Aérospatial– Supports, fixations, boîtiers, composants de garniture intérieure
• Énergie renouvelable– Clips de montage de panneaux solaires, composants du boîtier de batterie, châssis de l'onduleur
• CVC– Composants de conduits, boîtiers de ventilateurs, panneaux de commande
• Meubles et quincaillerie– Charnières, supports, connecteurs, garniture décorative
• Télécommunications– Composants de blindage, boîtiers de connecteurs, pièces d'équipement de station de base

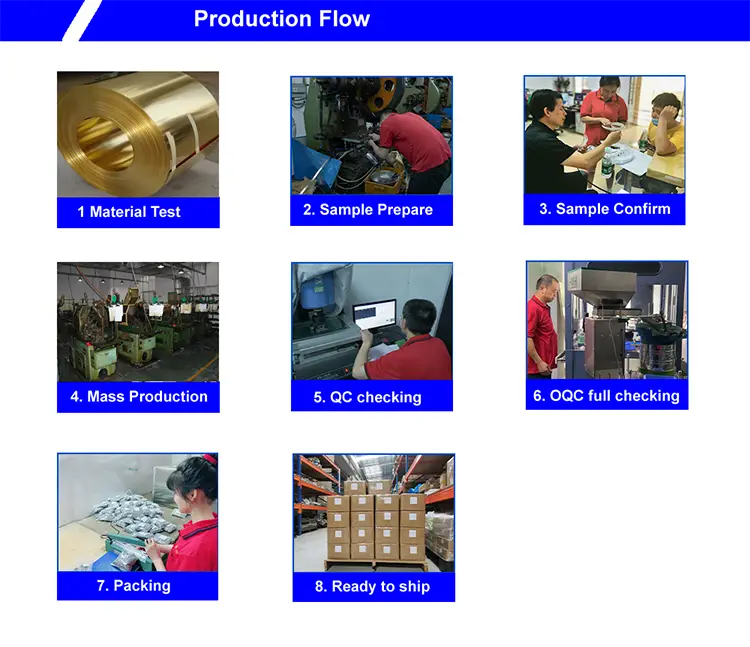

Comment nous fabriquons des composants d’emboutissage – de la conception à la livraison

Étape 1 : Conception et examen DFM

Vous fournissez un dessin 2D ou un modèle 3D (STEP, IGES ou PDF). Nos ingénieurs examinent la conception pour en vérifier la fabricabilité – en vérifiant les rayons, les tolérances, l’épaisseur du matériau et les directions de pliage. Nous fournissons des commentaires DFM dans un délai de 2 à 3 jours ouvrables pour réduire les coûts d'outillage et améliorer les performances des pièces.

Étape 2 : Conception et fabrication d'outillage

Nous concevons et fabriquons nos propres matrices d’estampage en interne. Cette intégration verticale nous offre des délais de livraison plus rapides, des coûts d'outillage réduits et un contrôle qualité complet. La sélection d'acier à outils (D2, A2 ou carbure pour les gros volumes) est adaptée à vos exigences en matière de matériaux et de volume.

Étape 3 : Échantillonnage et inspection du premier article

Nous produisons jusqu'à 20 échantillons sans frais supplémentaires (pour outillage approuvé). Nous mesurons chaque dimension sur un comparateur optique et fournissons un rapport complet d'inspection du premier article (FAI). Vous inspectez et approuvez avant le début de la production.

Étape 4 : Production et contrôle qualité

La production complète s'exécute en fonction de la quantité de votre bon de commande. Les inspections en cours de fabrication ont lieu à intervalles définis (toutes les 500 à 2 000 pièces). Échantillonnage aléatoire final par AQL (ANSI/ASQ Z1.4). Chaque lot est inspecté dimensionnellement à 100 % avant l’emballage.

Étape 5 : Opérations secondaires et expédition

Nous proposons des services secondaires en interne et en partenariat : ébavurage, taraudage, soudage, placage (zinc, nickel, étain), revêtement en poudre et anodisation. Les pièces sont emballées selon vos spécifications – en vrac, en plateau, en bobine ou en sac – et expédiées avec une documentation complète.

Assurance qualité – Ce que nous vérifions, pourquoi c'est important

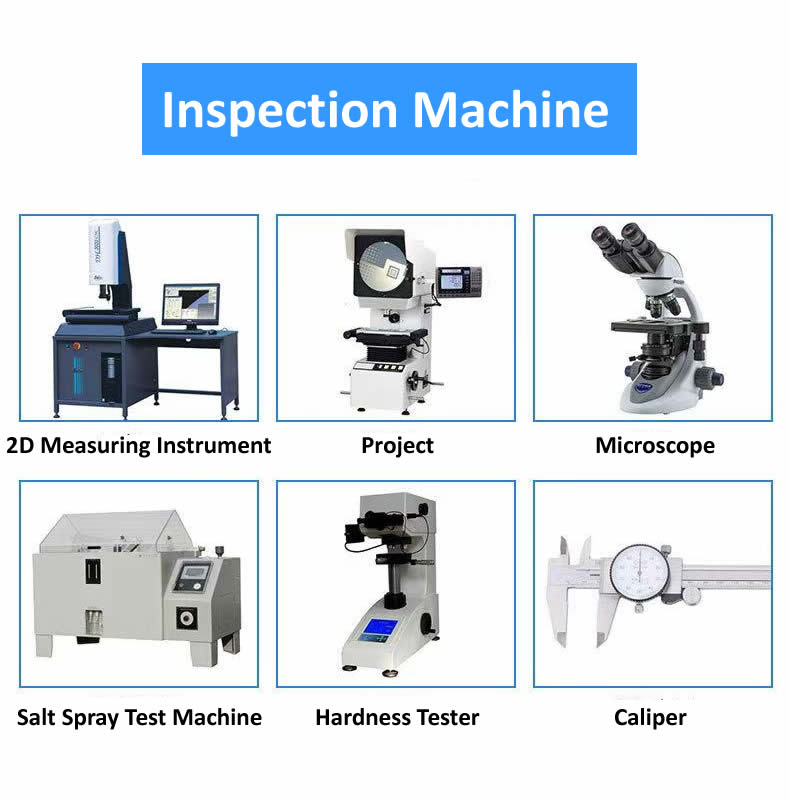

Notre matériel de contrôle :

• Système de mesure d'images 2.5D– Mesure du contour complet, position du trou, concentricité
• Projecteur de profil (comparateur optique)– Profondeur de cavité, angle de pliage, rayon de bord
• Micromètre laser– Mesure de diamètre à grande vitesse et sans contact
• Testeur de dureté Rockwell– Vérification de la dureté des matières premières
• Chambre d’essai au brouillard salin –Tests de résistance à la corrosion (ASTM B117)
• Spectromètre– Vérification de la composition des matériaux des bobines entrantes

Tous les équipements sont calibrés chaque année par des laboratoires tiers accrédités. Les dossiers d'inspection sont conservés pendant cinq ans.

Votre commande – Ce que nous vous envoyons

Lorsque vos composants d’emboutissage de précision en métal arrivent, vous recevez un enregistrement complet de ce qui a été produit et de la manière dont il a été vérifié.

Ce que vous trouverez dans la boîte :

• Pièces sous emballage scellé– Étiqueté avec le numéro de pièce, le numéro de lot et la quantité
• Certificat matériel– Composition chimique et propriétés de traction de la bobine d’origine
• Rapport d'inspection du premier article (FAI)– Vérification dimensionnelle complète (pour les nouveaux outils)
• Rapport d'inspection dimensionnelle– Mesures réelles du lot de production
• Certificat de placage– Épaisseur vérifiée par XRF (le cas échéant)
• Certificat de conformité– Signé par notre responsable QA, lot traçable

Certifié pour :ISO 9001:2015, RoHS, REACH

Trois questions auxquelles nous répondons souvent

Q : « Quelle est la quantité minimale de commande (MOQ) pour l’emboutissage de précision des métaux ? »

R : Pour les pièces nécessitant un nouvel outillage dédié, notre MOQ typique est de 5 000 à 10 000 pièces pour amortir les coûts d'outillage. Cependant, nous proposons des quantités flexibles pour le prototypage – aussi bas que 50 à 500 pièces en utilisant un outillage souple temporaire ou une découpe laser (pour les pièces plates sans pliage). Pour les pièces pouvant être produites à l’aide de notre bibliothèque d’outillage standard existante, nous acceptons les commandes à partir de 100 pièces. Soumettez votre dessin pour un devis personnalisé. Nous proposons également jusqu'à 20 échantillons gratuitement après approbation de l'outillage (frais de port payés par le client).

Q : « Quel est le délai de livraison typique pour l’emboutissage de précision des métaux ? »

R : Les délais de livraison dépendent de la complexité de la pièce et des exigences en matière d'outillage. Pour les pièces simples avec des outils de découpage ou de perçage en une seule opération (matrice composée), la fabrication des outils prend généralement 15 à 20 jours ouvrables. Les premiers échantillons sont disponibles 3 à 5 jours après la fin de l'outillage. Pour les pièces complexes nécessitant des matrices progressives avec plusieurs postes (pliage, emboutissage, estampage), le délai de livraison de l'outillage varie de 25 à 40 jours ouvrables. Nous proposons un outillage accéléré moyennant des frais supplémentaires. L'outillage prototype (outillage souple utilisant de l'aluminium ou de l'acier doux) peut être produit en 7 à 10 jours pour des cycles de validation à faible volume.

Q : « Comment puis-je démarrer un projet d'emboutissage de précision des métaux ? »

R : La mise en route est simple. Envoyez-nous un dessin 2D (PDF) ou un modèle 3D (STEP, IGES ou SolidWorks) avec les dimensions, tolérances et matériaux spécifiés. Incluez votre quantité annuelle ou de commande estimée et toutes les exigences en matière de finition de surface. Grâce à ces informations, nous fournissons un devis budgétaire sous 24 heures et un devis ferme avec panne d'outillage sous 3 à 5 jours ouvrés. Pour les pièces simples, nous pouvons citer un croquis manuel ou une photographie claire avec dimensions. Nous proposons également une analyse DFM gratuite : nous examinerons votre conception et suggérerons des améliorations avant le début de l'outillage.

Nuote Metals – Dongguan, Chine. Certifié ISO 9001 : 2015. Examen DFM gratuit et échantillons disponibles. Contactez-nous avec votre dessin – nous vous répondrons dans les 24 heures avec le coût de l’outillage, le prix à la pièce et le délai de livraison.
