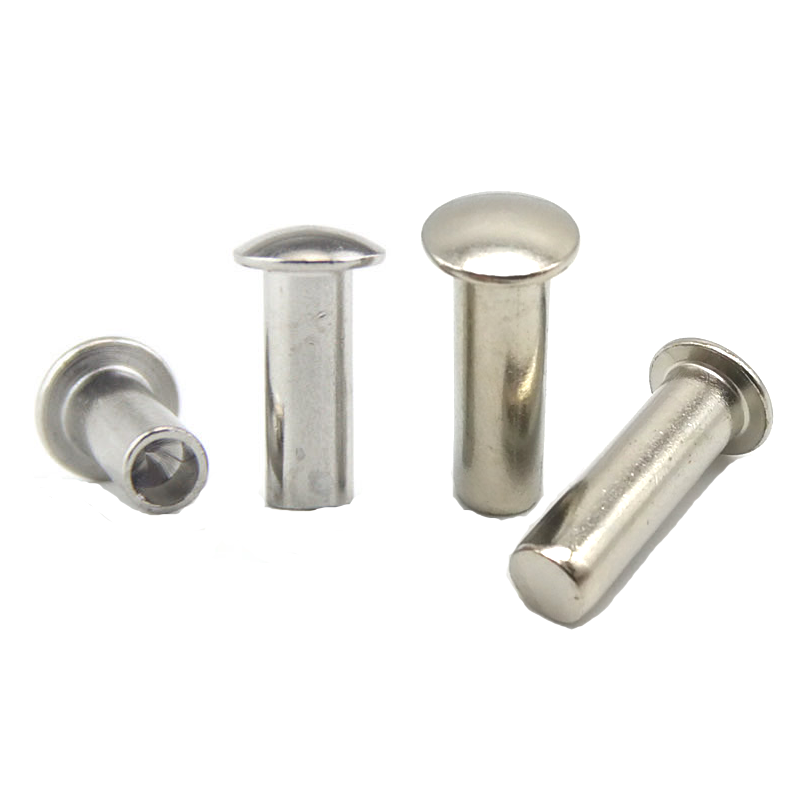

Rivets à tête cylindrique

Rivets à tête cylindriquesont ce que les ingénieurs précisent lorsqu'ils ont besoin de quelque chose entre une tête ronde et une tête plate. La tête cylindrique a une surface d'appui plus large qu'une tête ronde (1,8 à 2,2 × diamètre de tige contre 1,6 à 1,8 ×) mais une hauteur de tête plus grande qu'une tête plate. La paroi latérale courte et droite lui donne une apparence propre et finie qui s'adapte bien aux assemblages visibles sans paraître encombrante.

Lorsqu’une tête ronde est trop proéminente et qu’une tête plate est trop basse, la tête panoramique est la solution.

Pan, rond ou plat – Où s'adapte la tête panoramique

Quand choisir la tête panoramique :

• Vous voulez plus de surface d’appui qu’une tête ronde mais plus de hauteur de tête qu’une tête plate
• Le rivet sera visible et l’apparence compte
• Vous avez besoin d'un look propre et fini sans l'encombrement d'une tête ronde.
• Le jeu est modéré – pas assez serré pour une tête plate, pas assez ouvert pour une tête ronde

Ce que nous fabriquons – Deux designs, cinq matériaux

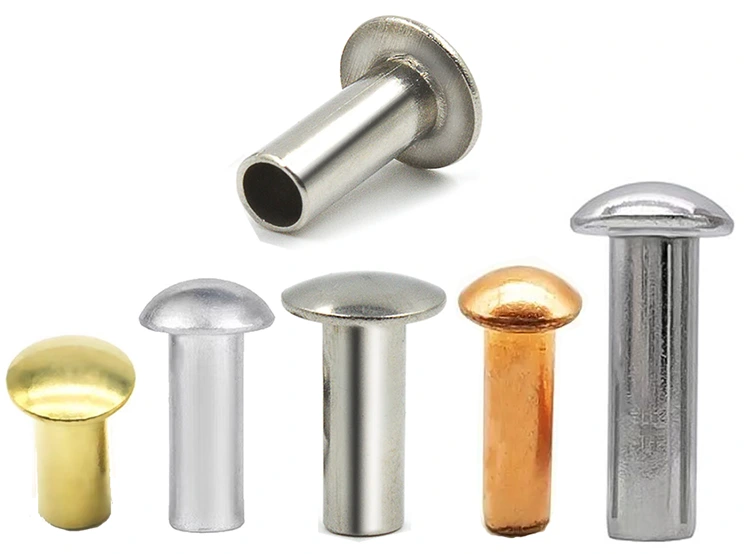

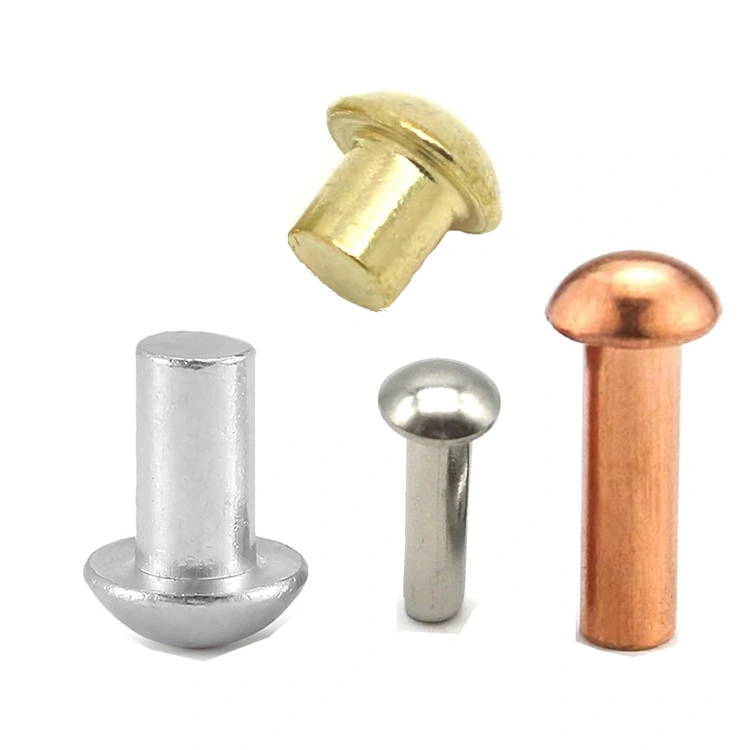

Rivets à tête cylindriquesont disponibles en versions solides et semi-tubulaires. Le tube complet n'est pas disponible pour ce style de tête en raison de la géométrie courte et droite des parois latérales.

Matériel disponible :Acier à faible teneur en carbone, acier inoxydable (304/316), laiton (C2680), cuivre (C11000), aluminium (5052/5056)

Finitions :Zingué, corindon noir, passivé, laqué, nickelé, vieilli, anodisé, brut – selon le matériau.

Une vraie application – Boîtier de machine à café commerciale

Un fabricant de machines à café commerciales assemblait les panneaux extérieurs du boîtier à l'aide de rivets à tête ronde. Les têtes rondes dépassaient sensiblement sur la machine finie, nuisant à l'apparence haut de gamme recherchée par la marque. Des rivets à tête plate ont été envisagés, mais la conception du boîtier prévoyait un espace limité derrière le panneau – le fraisage n'était pas possible sans trop amincir le métal. L'équipe de conception avait besoin d'un rivet avec un profil plus bas que celui à tête ronde mais sans nécessiter de fraisage.

Nuote Metals a fourni des rivets semi-tubulaires à tête cylindrique en acier inoxydable – tige de 4,0 mm, tête cylindrique de 8,0 mm, longueur de corps de 8,0 mm, finition passivée. La tête panoramique était plus basse que la tête ronde d'origine, donnant au boîtier une apparence plus propre. La paroi latérale courte et droite crée un aspect fini sans l'encombrement d'un dôme. La cavité semi-tubulaire maintenait une force de fixation faible, empêchant ainsi la déformation des panneaux minces du boîtier.

Le fabricant a testé 500 rivets sur 100 machines. Après assemblage et tests sur le terrain, pas de desserrage, pas de corrosion. L'équipe de conception a approuvé le nouveau style de tête pour tous les futurs modèles. Ils commandent désormais des rivets à tête cylindrique par lots de 100 000 pièces par an.

Options standard – personnalisées selon vos spécifications

Rivets à tête cylindriquesont fabriqués selon vos exigences exactes. Étant donné que chaque application a des besoins différents en matière de dégagement et d'apparence, nous ne stockons pas de tailles de tête cylindrique standard : chaque commande est produite sur mesure.

Ce dont nous avons besoin de vous :

• Diamètre de la tige – 1,5 mm à 8,0 mm
• Diamètre de la tête – adapté à vos besoins en matière de surface d'appui
• Hauteur de tête – adaptée à vos besoins de dégagement
• Longueur totale – ou épaisseur totale de votre pile de matériaux
• Matériau – acier, acier inoxydable, laiton, cuivre ou aluminium
• Conception – solide ou semi-tubulaire
• Finition – zinc, passivé, laqué, nickel, anodisé, etc.

Nous recommandons :Si vous n'êtes pas sûr du diamètre ou de la hauteur de la tête, envoyez-nous un dessin ou un échantillon de votre assemblage. Nous vous recommanderons les dimensions optimales de la tête cylindrique pour votre application.

Exemple de délai de livraison :5 à 10 jours pour les spécifications de tête panoramique personnalisées. Pour des exigences détaillées, veuillez contacter notre équipe commerciale.

Comment nous formons les têtes panoramiques – Le mur droit qui fait la différence

La tête panoramique semble simple – un dôme avec une paroi latérale droite. Mais ce mur droit nécessite une conception de matrice précise. Trop de conicité et cela ressemble à une tête ronde. Trop peu et la hauteur de la tête devient incohérente.

Ce que nous contrôlons :

• L'angle du mur – Le flanc doit être droit et non effilé. Cela crée un aspect épuré et fini qui distingue la tête panoramique de la tête ronde.
• Le rayon de la couronne – Le sommet de la tête est légèrement bombé, pas complètement plat. Nos matrices sont découpées selon un rayon de couronne spécifique qui correspond au profil classique de la tête cylindrique.
• Le rayon du coin – La transition de la tête à la tige doit être douce. Un coin pointu crée une concentration de contraintes pouvant conduire à des fissures lors de la prise.

Le résultat :Des têtes panoramiques qui semblent propres, cohérentes et réglées de manière fiable – lot après lot.

Notre processus :

• Tréfilage – Matériau étiré au diamètre exact de la tige (±0,02 mm)
• Coupure – Cisaillé à la longueur vierge
• Premier coup – Blanc au carré et centré
• Deuxième coup (préformage) – La matrice commence la forme de la tête cylindrique avec la paroi droite
• Troisième coup (frappage) – Forme et épaisseur finales de la tête
• Quatrième coup (si nécessaire) – Le poinçon crée une cavité pour le semi-tubulaire
• Découpage – Flash supprimé
• Tumbling – Micro-bavures éliminées
• Placage ou revêtement – ​​Appliqué comme spécifié

Un rivet, huit contrôles – Comment nous garantissons que chaque tête cylindrique est correcte

Nous ne faisons pas confiance à la chance. Chaque lot derivets à tête cylindriquepasse par huit portes de qualité distinctes avant de quitter notre usine. Le principe est simple : mesurer tôt, mesurer souvent et ne jamais présumer.

Contrôle du diamètre des matières premières– Le fil entrant est mesuré avec un micromètre laser. Tolérance de diamètre : ±0,02 mm. Toute bobine en dehors de cette plage est rejetée avant qu'elle ne touche nos collecteurs.

Contrôle de la dureté des matières premières– Un échantillon de chaque bobine est testé sur un testeur de dureté Rockwell. La plage acceptable varie selon le matériau (acier : HRB 70-85, acier inoxydable : HRB 80-95, laiton : HRB 60-75).

Vérification de l'apparence du premier article– Après mise en place de l’outillage, les 10 premiers rivets sont inspectés visuellement sous grossissement. Nous recherchons des fissures, des bavures, des têtes inégales ou des marques de surface. Tout défaut visible arrête la presse.

Contrôle dimensionnel du premier article– Les mêmes 10 rivets sont mesurés sur un comparateur optique. Le diamètre de la tête, la hauteur de la tête, le diamètre de la tige, la longueur totale et la profondeur de la cavité (pour les semi-tubulaires) doivent être conformes aux tolérances du dessin avant le début de la production.

Contrôles en cours –Lors d'une production en série, l'opérateur tire 5 rivets toutes les 500 pièces. Les dimensions sont vérifiées avec des pieds à coulisse numériques et une jauge go/no-go pour la profondeur de la cavité. Toute dérive déclenche un ajustement de l'outillage.

Test de réglage (essai de rivetage)– Toutes les 2 000 pièces, nous posons 3 rivets dans un échantillon de matière représentatif (même épaisseur et même type que votre assemblage). Le clinch est inspecté pour vérifier sa symétrie et son étanchéité. Aucun rivet desserré ou fissuré n'est accepté.

Test au brouillard salin (si nécessaire)– Pour les rivets extérieurs ou plaqués, nous envoyons des échantillons à notre laboratoire pour les tests au brouillard salin ASTM B117. Un certificat est délivré avec le lot.

Contrôle final à la sortie– Avant emballage, chaque rivet passe dans une machine de tri optique. Les caméras vérifient le diamètre de la tête, la hauteur de la tête, le diamètre de la tige, la longueur totale et la profondeur de la cavité. Les rejets sont automatiquement éjectés. Un échantillon aléatoire de NQA (niveau II, 1,0) est ensuite extrait pour vérification manuelle.

Un rivet à tête cylindrique qui survit aux huit étapes est prêt à quitter notre usine. Nous conservons une trace de chaque chèque pendant cinq ans.

Ce que vous recevez réellement – ​​Un enregistrement complet de ce que nous avons réalisé

Nous ne livrons pas seulement des rivets. Nous envoyons un enregistrement de ce qui a été produit exactement et de la manière dont cela a été vérifié.

Le forfait comprend :

• Certificat matériau – Composition chimique et résistance à la traction de la bobine utilisée
• Fiche de contrôle – Mesures réelles de 10 rivets du lot
• Certificat de finition – Épaisseur du placage vérifiée par XRF (le cas échéant)
• Document de conformité – Signé par notre responsable QA, traçable par lot

Certifié pour :ISO 9001:2015, RoHS, REACH

Où les rivets à tête cylindrique sont utilisés

• Appareils commerciaux – Machines à café, équipements alimentaires, distributeurs automatiques – des ensembles visibles où l'apparence compte
• Mobilier – Mobilier de bureau, étagères, présentoirs – joints visibles nécessitant une finition propre
• Automobile – Garnitures intérieures, tableaux de bord, composants de sièges – où l'apparence et le dégagement modéré se rencontrent
• Électronique – Boîtiers, châssis, panneaux de commande – où le rivet est visible mais ne doit pas être encombrant
• Équipement médical – Boîtiers d’appareils, ensembles d’instruments – où l’hygiène et l’apparence comptent toutes deux
• Équipements industriels – Panneaux de commande, protections de machines – où une finition professionnelle est requise
• Fabrication générale – Tout assemblage où la tête ronde est trop volumineuse et la tête plate est trop basse

Trois questions auxquelles nous répondons souvent

Q1 : La tête panoramique ressemble à une tête ronde. Quelle est exactement la différence ?

R : La tête cylindrique a une courte paroi latérale droite entre le dôme et la tige. Une tête ronde est une courbe continue du haut jusqu'à la tige. Cette paroi droite confère à la tête cylindrique une surface d'appui plus large (1,8 à 2,2 × diamètre de tige contre 1,6 à 1,8 ×) et un profil légèrement plus bas. La différence visuelle est subtile mais significative : la tête panoramique semble plus « conçue » et moins « industrielle ». Si vous les tenez côte à côte, le mur droit est le cadeau idéal.

Q2 : Quel style de tête semble le plus professionnel sur les produits de consommation ?

R : Pour les produits de consommation où l’apparence compte, la tête cylindrique est souvent le meilleur choix. Il a un aspect épuré et fini – plus raffiné que la tête ronde (qui peut paraître industrielle) et plus substantiel que la tête plate (qui peut paraître trop minimale). Le flanc droit lui donne un aspect « design » qui est gage de qualité. Si vous regardez les machines à café haut de gamme, les meubles haut de gamme et les appareils électroniques grand public, vous verrez des rivets à tête cylindrique utilisés délibérément comme élément de conception, et pas seulement comme fixation fonctionnelle.

Q3 : Quel est le délai de livraison typique pour les rivets à tête cylindrique personnalisés avec un diamètre de tête spécifique ?

R : Pour les rivets à tête cylindrique personnalisés, le délai dépend de la nécessité ou non de créer un nouvel outillage. Si le diamètre de votre tête se situe dans notre gamme d’outillage existante, le délai de livraison de l’échantillon est de 5 à 10 jours. Si nous devons concevoir et découper de nouvelles matrices, la fabrication de l’outillage prend 15 à 20 jours, suivie de la production d’échantillons. Contactez notre équipe commerciale avec votre cahier des charges et nous vous donnerons un calendrier précis. Nous ne facturons pas l'outillage pour les dimensions de tête cylindrique standard – uniquement pour les profils de tête entièrement personnalisés.
