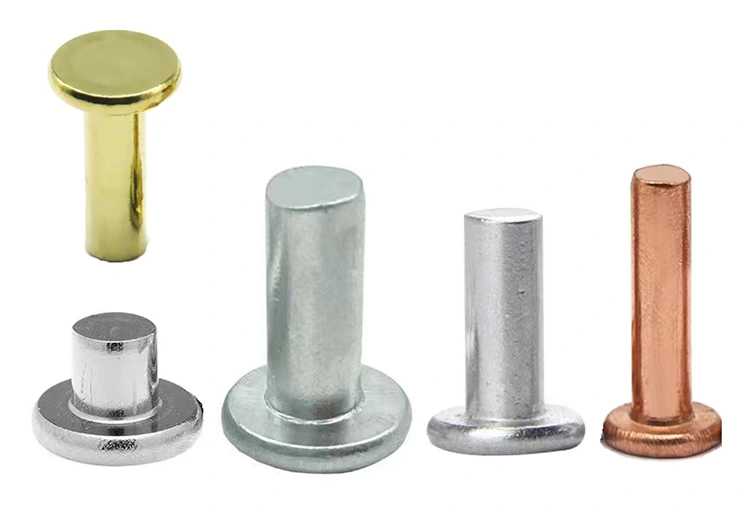

Rivets à tête plate

Les rivets à tête plate sont plus bas que tout autre style de rivet à tête non fraisée. Pour un rivet de 5 mm, la tête plate ne dépasse que de 0,8 à 1,2 mm au-dessus de la surface – suffisamment basse pour dégager les mécanismes coulissants, permettre aux composants empilés et empêcher le tissu de s'accrocher. Et contrairement aux têtes fraisées, les têtes plates ne nécessitent aucune préparation particulière du trou – juste un trou percé droit.

Plat ou rond – Une comparaison côte à côte

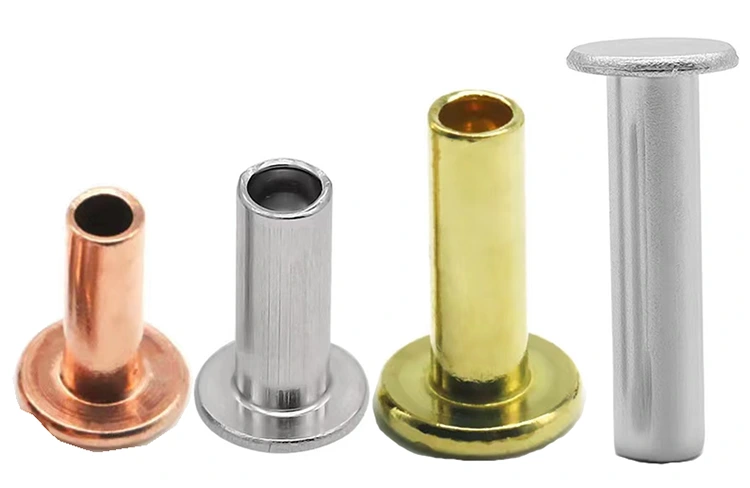

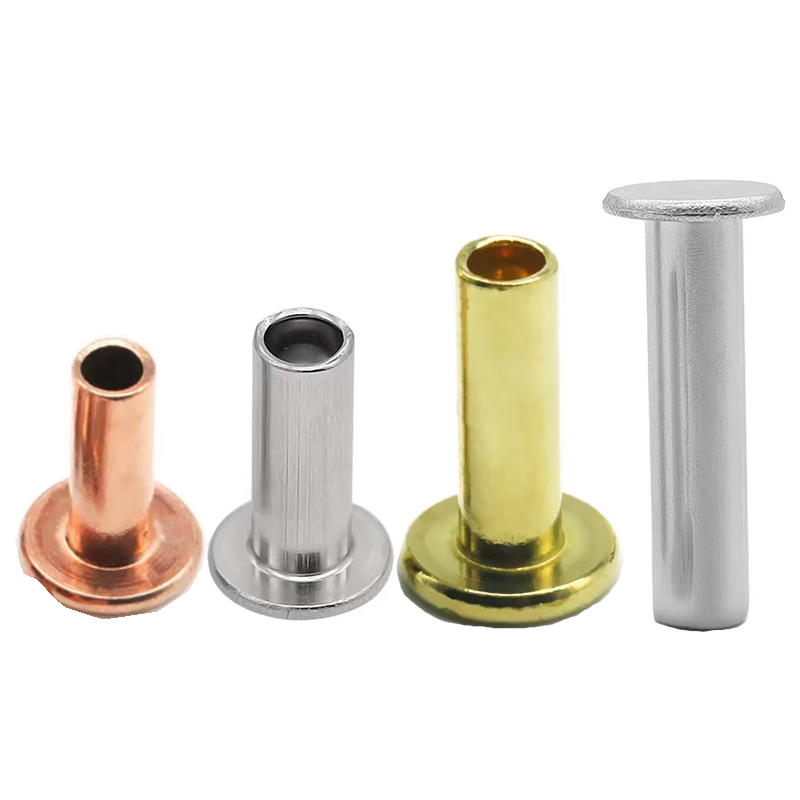

Ce que nous fabriquons – Trois modèles, plusieurs matériaux

Matériel disponible :Acier à faible teneur en carbone, acier inoxydable (304/316), laiton (C2680), cuivre (C11000), aluminium (5052/5056)

Finitions :Zingué, corindon noir, passivé, laqué, nickelé, vieilli, anodisé, brut – selon le matériau.

Application réelle – Mécanisme d’accoudoir de chaise de bureau

Un fabricant de chaises de bureau ergonomiques utilisait des rivets à tête ronde pour assembler le mécanisme de réglage en hauteur des accoudoirs. Les têtes rondes dépassaient de 2,8 mm au-dessus de la surface – juste assez pour s'accrocher aux vêtements de l'utilisateur lors du réglage. Les clients se sont plaints de manches accrochées et d'accoudoirs rayés. Le client avait besoin d'un rivet ayant la même résistance mais avec un profil plus bas.

Nuote Metals a fourni des rivets semi-tubulaires à tête plate en acier zingué – tige de 4,0 mm, tête plate de 8,0 mm, longueur de canon de 10,0 mm. La tête plate se trouvait à seulement 0,9 mm au-dessus de la surface, suffisamment basse pour dégager les vêtements et éviter les accrocs. La cavité semi-tubulaire a réduit la force de réglage de 60 %, évitant ainsi d'endommager le boîtier en plastique de l'accoudoir. Le zingage offre une protection contre la corrosion pour une durabilité à long terme.

Le client a testé les rivets sur 500 chaises. Après 10 000 cycles de réglage, aucun accroc, aucun desserrage. Ils commandent désormais des rivets à tête plate par lots de 200 000 pièces par an.

Options standard – Tailles, matériaux, finitions

Diamètres de tige :1,5 – 8,0 mm

Matériels: Acier, inox (304/316), laiton, cuivre, aluminium

Conception: Solide, semi-tubulaire ou entièrement tubulaire

Finition: Dépend du matériau (zinc, passivé, laqué, nickel, anodisé, etc.)

Longueurs: Personnalisé en fonction de l'épaisseur de votre pile de matériaux

Tolérances : tige ±0,05 mm, tête ±0,15 mm, longueur ±0,15 mm. Dimensions personnalisées disponibles. Aucun frais d'outillage pour les tailles standards.

Comment nous construisons des rivets à tête plate – Formage de précision pour un ajustement affleurant

Les têtes plates sont plus difficiles à former que les têtes rondes. Le métal veut se froisser à la transition brusque entre la tige et la tête. Notre procédé de frappe à froid évite cela.

La séquence :

• Tréfilage – Matériau étiré au diamètre exact de la tige (±0,02 mm)
• Coupure – Cisaillé à la longueur vierge
• Premier coup – Blanc au carré et centré
• Deuxième coup (préformage) – La matrice commence la forme de la tête plate avec un rayon de coin contrôlé
• Troisième coup (frappage) – La matrice plate compacte la tête jusqu'à l'épaisseur finale, garantissant une planéité de ± 0,05 mm.
• Quatrième coup (semi-tubulaire ou tubulaire complet) – Le poinçon crée la cavité (ou est omis pour le solide)
• Découpage – Flash supprimé
• Tumbling – Micro-bavures éliminées
• Placage ou revêtement – ​​Appliqué comme spécifié

Pourquoi nos têtes plates sont plus belles : L'étape de frappe n'est pas facultative : elle est intégrée au processus. Chaque tête plate est vérifiée pour sa planéité – et pas seulement pour son diamètre.

Contrôles de qualité – Ce que nous vérifions, pourquoi c'est important

Notre processus :contrôle du fil entrant → inspection du premier article (10 pièces, chaque dimension vérifiée) → contrôles en cours de processus (5 pièces toutes les 500) → test de réglage (toutes les 2 000 pièces) → tri optique à 100 % → échantillon manuel AQL.

Chaque expédition comprend : un certificat de matériau, un rapport dimensionnel et un certificat de conformité.

Où les rivets à tête plate sont utilisés

• Mobilier de bureau et de maison – Accoudoirs, mécanismes coulissants, chaises empilables, tiroirs
• Automobile – Garnitures intérieures, assemblages de panneaux, composants de sièges
• Équipement médical – Surfaces critiques en matière d'hygiène, prévention des accrocs aux gants, composants coulissants
• Boîtiers électroniques – Ensembles de châssis, couvercles et boîtiers à dégagement réduit
• Bagages – Rails de poignée, mécanismes coulissants, quincaillerie affleurante
• Équipements industriels – Panneaux de commande, protections de machines, protections coulissantes
• Aéronautique – Panneaux intérieurs, composants de sièges, ensembles de garnitures

Conçu pour la production – et soutenu par la documentation

Nous travaillons avec des fabricants en Amérique du Nord, en Europe et en Asie – des marques de meubles aux fournisseurs de dispositifs médicaux en passant par les constructeurs automobiles.

Chaque envoi comprend :

• Certificat d'essai en usine – Composition chimique et propriétés de traction
• Rapport de contrôle dimensionnel – Valeurs mesurées réelles du lot
• Certificat de placage ou de passivation – Vérification de l'épaisseur (le cas échéant)
• Certificat de conformité – Signé, traçabilité des lots

Certifié : ISO 9001 : 2015, RoHS, REACH

Trois questions auxquelles nous répondons souvent

Q1 : Quelle est la différence entre un rivet à tête plate et un rivet à tête fraisée ?

R : Une tête plate se trouve légèrement au-dessus de la surface (0,8 à 1,2 mm pour une tige de 5 mm) avec un profil droit. Il ne nécessite qu’un trou droit – aucune préparation particulière. Une tête fraisée est complètement affleurante ou sous la surface, mais nécessite un trou conique pré-percé. Choisissez une tête plate pour les applications à profil bas où la vitesse et le coût comptent ; choisissez fraisé pour les applications qui nécessitent une saillie absolument nulle.

Q2 : Les rivets à tête plate peuvent-ils être utilisés dans des applications coulissantes sans se coincer ?

R : Oui. Avec une saillie de 0,8 à 1,2 mm pour une tige de 5 mm, la tête plate est suffisamment basse pour dégager la plupart des surfaces coulissantes. Pour le cas de la chaise de bureau ci-dessus, la hauteur de tête de 0,9 mm a complètement dégagé le mécanisme de l'accoudoir. Si votre jeu est inférieur à 0,8 mm, nous vous recommandons de passer aux rivets à tête fraisée.

Q3 : Quelle conception dois-je choisir : solide, semi-tubulaire ou entièrement tubulaire ?

R : Le semi-tubulaire est le choix par défaut pour la plupart des applications : 80 à 90 % de la résistance solide à 25 à 30 % de la force de prise. Choisissez le solide lorsque vous avez besoin d’une résistance maximale pour les assemblages structurels porteurs. Choisissez un tube entièrement tubulaire lorsque vous travaillez avec des matériaux souples ou que vous avez besoin d'une force de réglage minimale. Les trois modèles sont disponibles avec le même profil à tête plate.
