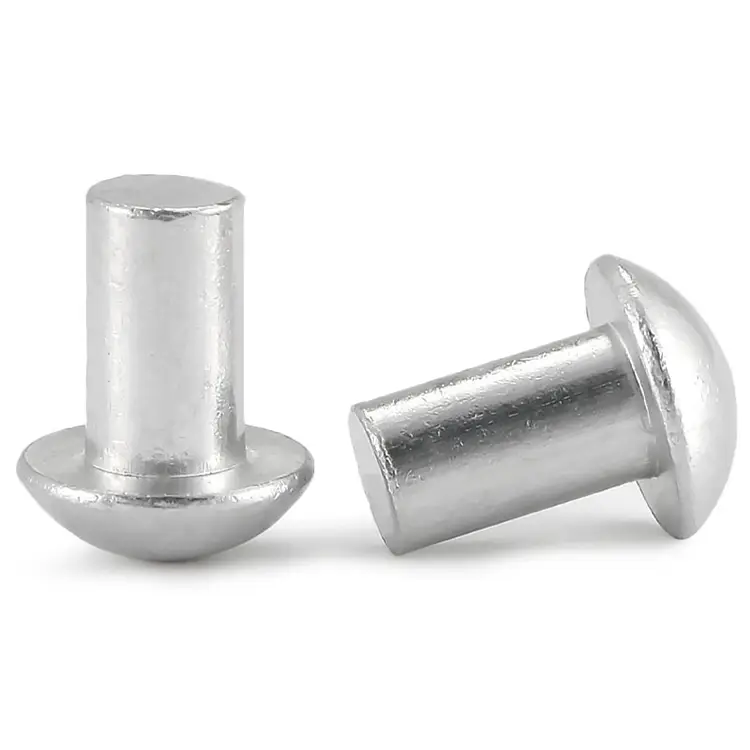

Rivets solides à tête champignon

Rivets pleins à tête champignonsont la fixation de choix lorsque vous avez besoin d'une surface d'appui maximale avec un profil bas et discret. La tête large – 2,2 à 2,5 fois le diamètre de la tige – répartit la force de serrage sur une plus grande surface, réduisant ainsi les contraintes sur le matériau. Le rayon généreux au niveau du bord empêche la tête de s'enfoncer ou d'endommager la surface environnante. Cette combinaison rend les rivets pleins à tête champignon idéaux pour les applications où l'apparence et l'intégrité structurelle sont toutes deux importantes.

Contrairement aux rivets à tête ronde qui concentrent la charge sur une zone plus petite, ou aux rivets à tête plate qui sont plus bas mais offrent moins de surface d'appui, les rivets à tête champignon trouvent l'équilibre : un dôme large et bas qui répartit la charge sans être trop fier.

Champignon vs rond vs plat – Où s'adapte la tête de champignon

Quand choisir la tête de champignon :L'assemblage utilise du plastique, du composite, de la tôle fine ou des matériaux souples où la charge doit être répartie. Vous avez besoin d’un profil bas, mais vous souhaitez néanmoins une apparence visible et finie.

Une véritable application : boîtier pour équipements industriels

Un fabricant de boîtiers électriques industriels utilisait des rivets à tête ronde pour fixer les supports de montage aux boîtiers en plastique. Au fil du temps, la surface d'appui étroite de la tête ronde a provoqué des fissures de contrainte dans le matériau du boîtier. Le client a essayé des rivets à tête plate : la répartition de la charge était meilleure, mais le bord tranchant a gâché la surface lors de la pose.

Nous avons fourni des rivets pleins à tête champignon en acier zingué – tige de 4,0 mm, tête de 9,5 mm, longueur totale de 12,0 mm. La large tête champignon répartit la force de serrage uniformément sur le boîtier en plastique. Le bord lisse et arrondi élimine les marquages ​​de surface. Le profil bas repose proprement sur le boîtier sans paraître encombrant. Le client a testé 500 rivets sur 200 boîtiers. Après 10 000 cycles de vibrations, aucune fissure de contrainte, aucun dommage de surface. Ils commandent désormais des rivets pleins à tête champignon par lots de 150 000 pièces par an.

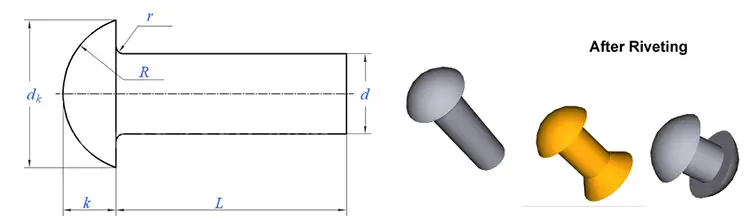

Comment spécifier – Matériaux, dimensions et finition

Nous fabriquons en cinq matières :

Ce que vous fournissez :

Diamètre de la tige– 1,5 mm à 8,0 mm

Diamètre de la tête– nous pouvons vous recommander en fonction de vos exigences en matière de matériaux et de charge

Longueur totale– nous calculons à partir de l’épaisseur de votre pile de matériaux

Matériel– choisissez parmi cinq options ci-dessus

Finition– zinc, passivé, laqué, nickel, anodisé, antique, etc.

Rayon du bord– pour les applications plastique/composite, préciser « rayon complet »

Règle de longueur pour les rivets pleins :Longueur totale = épaisseur de la pile de matériau + (1,2 à 1,5 × diamètre de la tige).

Exemple de délai de livraison :5 à 10 jours standard ; outillage personnalisé : 15 à 20 jours.

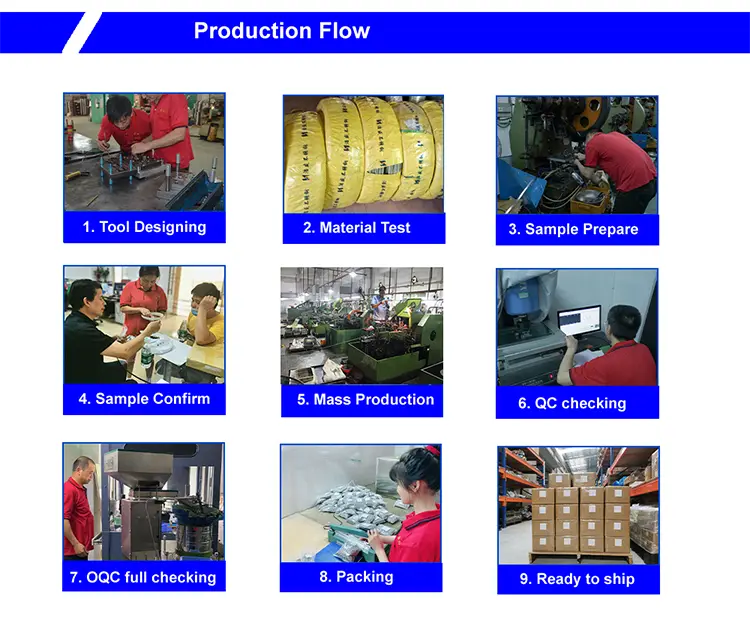

Notre processus de production – de la matière première au rivet fini

Nous fabriquons des rivets pleins à tête champignon selon un flux de travail contrôlé en sept étapes. Chaque lot est traçable depuis le matériel entrant jusqu'à l'expédition finale.

1. Approvisionnement en matières premières– Le fil certifié (acier au carbone, acier inoxydable, laiton, cuivre ou aluminium) est acheté auprès d'usines agréées. Chaque bobine est accompagnée d'un certificat de test d'usine et d'un numéro de chaleur.

2. Inspection des matériaux entrants– Chaque bobine est vérifiée pour son diamètre (micromètre laser, ±0,02 mm), sa dureté (testeur Rockwell) et la composition du matériau (spectromètre). Les bobines hors spécifications sont rejetées avant d’atteindre l’atelier de production.

3. Préparation de l'outillage– Pour de nouvelles dimensions ou des profils de tête personnalisés, nous concevons et usinons des matrices de tête en carbure. Pour les tailles standard, l'outillage existant est inspecté et mis en place. La géométrie de la matrice est essentielle pour le dôme large et bas de la tête champignon et son rayon de bord lisse.

4. Inspection du premier article– Les 10 premiers rivets de chaque configuration d'outillage sont mesurés sur un comparateur optique. Le diamètre de la tête, la hauteur de la tête, le rayon du bord, le diamètre de la tige et la longueur totale doivent correspondre au dessin avant le début de la production. Un rapport FAI complet est publié.

5. Production de masse– Les presses fonctionnent à une vitesse optimisée pour le matériau et le style de tête. Les contrôles en cours de fabrication ont lieu à intervalles définis (5 rivets toutes les 500 pièces). Toute dérive dimensionnelle déclenche un arrêt immédiat de la presse et un réglage de l'outillage.

6. Inspection en cours de processus– Toutes les 2 000 pièces, nous posons 3 rivets dans un échantillon de matière représentatif (même épaisseur et même type que votre assemblage). Le clinch est inspecté pour vérifier sa symétrie, son étanchéité et son marquage de surface. Le rayon des bords et la planéité du dessous sont vérifiés.

7. Inspection finale à la sortie– Tri 100% optique pour les dimensions critiques. Échantillon AQL (niveau II, 1.0) vérifié manuellement. Rapport dimensionnel, certificat de matériau et certificat de conformité délivrés avec chaque expédition.

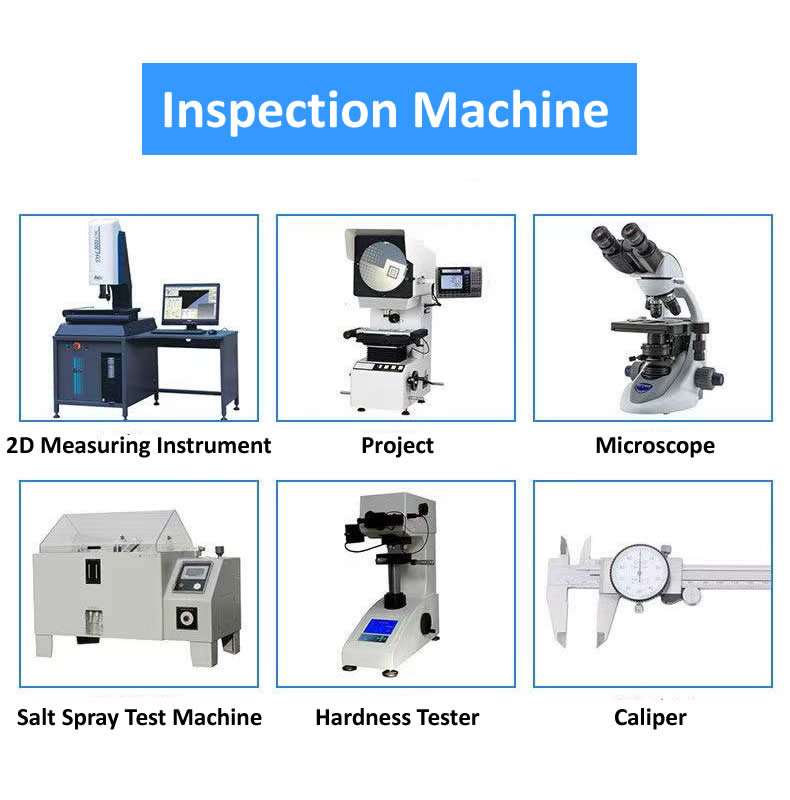

Comment nous vérifions les dimensions critiques – Notre laboratoire interne

Tous les équipements sont calibrés annuellement. Les dossiers d'inspection sont conservés pendant cinq ans.

Ce que disent nos clients – Commentaires réels

Nous laissons nos clients parler pour nous. Les images ci-dessus montrent de véritables retours d'expérience de fabricants qui ont utilisé nos rivets pleins à tête champignon dans leurs lignes de production – des constructeurs d'enceintes industrielles aux équipementiers automobiles en passant par les fabricants d'équipements lourds.

Deux questions auxquelles nous répondons souvent

Q : « Quelle est la différence entre une tête de champignon et une tête en treillis : elles semblent toutes deux larges et basses ? »

R : La différence réside dans le profil des bords. Une tête de champignon a un rayon généreux sur le bord – lisse, arrondi, sans transition nette. Une tête en treillis a un bord plus tranchant – moins de rayon, plus défini. La tête champignon est spécialement conçue pour les applications où vous devez répartir la charge sans marquer les matériaux environnants : plastiques, composites, tôles fines et métaux mous. La tête en treillis est conçue pour une surface d'appui maximale dans des applications telles que des trous surdimensionnés dans des matériaux plus durs.

Q : « Quels matériaux sont les plus couramment utilisés pour les rivets pleins à tête champignon dans les applications industrielles ?

R : L'acier au carbone (zingué) est le choix le plus courant pour les applications industrielles générales : il offre la résistance et la durabilité nécessaires aux enceintes d'équipement, aux protections de machines et aux assemblages structurels. L'acier inoxydable est choisi pour les environnements extérieurs ou corrosifs. Le laiton est spécifié pour les applications industrielles électriques ou décoratives. Pour le cas de boîtier industriel ci-dessus, l'acier au carbone avec placage en zinc était le bon choix : il offrait la résistance nécessaire au moindre coût, avec une protection adéquate contre la corrosion pour une utilisation en intérieur.
