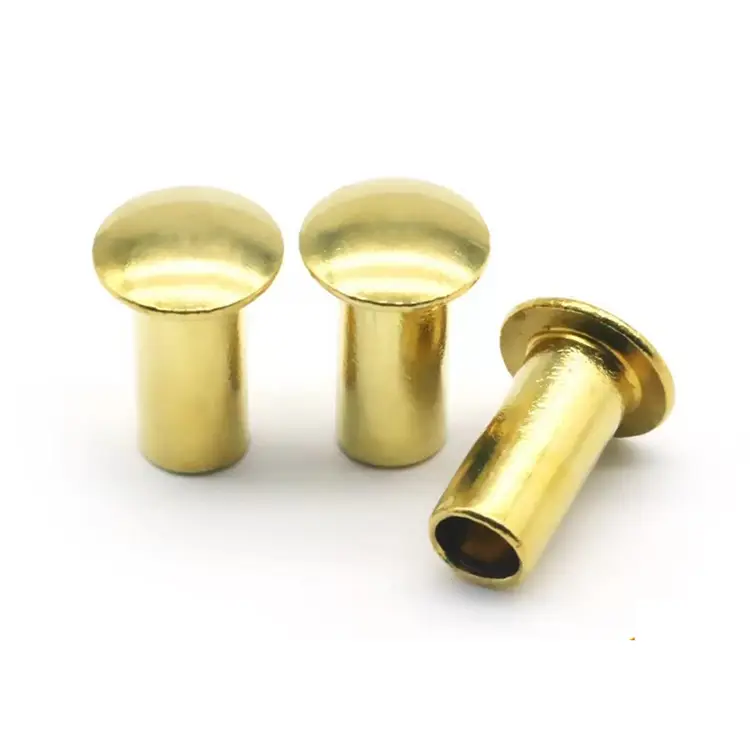

Rivet semi-tubulaire à tête champignon

Lorsque la tête du rivet entre en contact avec des matériaux souples – cuir, tissu, caoutchouc, plastique ou même peau – un bord tranchant est inacceptable. Le rivet semi-tubulaire à tête champignon résout ce problème avec un dôme large et bas et un bord généreusement arrondi qui ne coupera pas, ne se déchirera pas et ne s'abîmera pas. La cavité semi-creuse réduit la force de pose de 70 % par rapport aux rivets pleins, ce qui la rend douce à la fois pour le matériau et pour votre ligne de production.

Tête de champignon contre autres têtes – Là où le Gentle Edge gagne

La tête du champignon est plus large et plus basse qu'une tête ronde, et son bord est généreusement arrondi – pas de transition brusque entre la tête et le matériau. Cela en fait le choix le plus sûr pour les matériaux souples.

Choisissez la tête de champignon lorsque :Le rivet entre en contact avec des matériaux souples. Le rivet sera près de la peau ou des vêtements. Vous avez besoin d’une large surface d’appui avec un bord lisse. Vous voulez que la tête soit subtile mais finie.

Semi-tubulaire ou solide : là où le creux gagne

La conception semi-tubulaire présente une cavité peu profonde au niveau de la queue (45 à 55 % de la longueur du canon). Lors de l'installation, seule la fine paroi de cette section creuse roule vers l'extérieur pour former le clinch, ce qui nécessite seulement 25 à 30 % de la force d'un rivet solide.

Une véritable application : boîtier pour équipements industriels

Un fabricant de boîtiers électriques industriels utilisait des rivets à tête ronde pour fixer les supports de montage aux boîtiers en plastique. Au fil du temps, la surface d'appui étroite de la tête ronde a provoqué des fissures de contrainte dans le matériau du boîtier. Le client a essayé des rivets à tête plate : la répartition de la charge était meilleure, mais le bord tranchant a gâché la surface lors de la pose.

Nous avons fourni des rivets semi-tubulaires à tête champignon en acier zingué – tige de 4,0 mm, diamètre de tête de 9,5 mm, longueur de corps de 8,0 mm. La large tête champignon répartit la force de serrage uniformément sur le boîtier en plastique. Le bord lisse et arrondi élimine les marquages ​​de surface. Le profil bas repose proprement sur le boîtier sans paraître encombrant. Le client a testé 500 rivets sur 200 boîtiers. Après 10 000 cycles de vibrations, aucune fissure de contrainte, aucun dommage de surface. Ils commandent désormais nos rivets à tête champignon par lots de 150 000 pièces par an.

Matériaux et finitions – Ce que nous proposons

Nuote Metals fabrique des rivets semi-tubulaires à tête champignon dans plusieurs familles de matériaux :

Finitions standards :Zingué, nickelé, passivé, laqué, vieilli, uni.

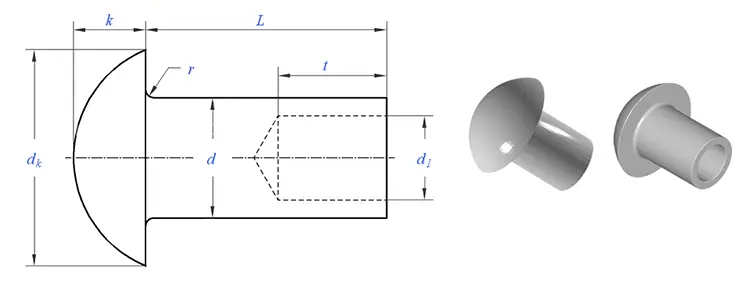

La différence entre les têtes de champignon – Pourquoi le rayon de bord est important

La tête du champignon est facile à reconnaître : large, basse et lisse. Mais cette forme simple nécessite un outillage précis. Le rayon du bord est la dimension la plus importante : c'est ce qui empêche le rivet de couper dans des matériaux souples. Nous rectifions le rayon dans la matrice de titre et le vérifions sur chaque premier article. Le dessous doit être plat pour que la charge soit répartie uniformément. Nous vérifions cela sur chaque lot.

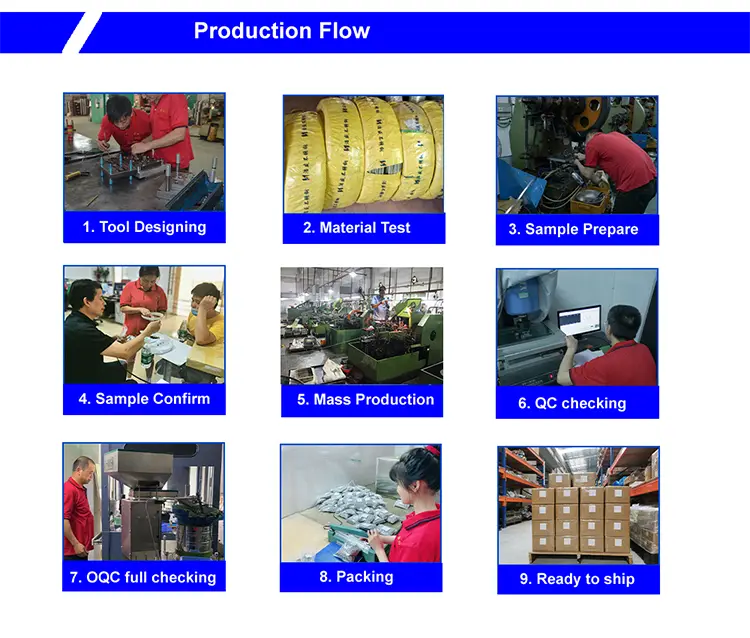

Processus de fabrication – Regardez comment nous fabriquons des rivets

Notre processus de frappe à froid transforme le fil en rivets semi-tubulaires à tête champignon finis dans une séquence continue.

Préparation du matériel :Le fil certifié est étiré au diamètre exact de la tige (± 0,02 mm). Le spectromètre vérifie la qualité du matériau. Les matériaux non conformes aux spécifications sont rejetés avant le début de la production.

Frappe à froid :Le fil alimente une tête froide multistation. En une seule séquence, l'ébauche est équarrie, la tête est formée avec un rayon de bord généreux et la cavité semi-creuse est extrudée à une profondeur de 45 à 55 %. Les matrices en carbure poli évitent les marques de surface.

Coupe et culbutage :Le flash est supprimé et les micro-bavures sont éliminées.

Placage ou revêtement :Appliqué comme spécifié – zinc, nickel, passivation, laque ou finition antique.

Inspection finale :Le tri optique à 100 % vérifie le diamètre de la tête, la hauteur de la tête, le rayon du bord, le diamètre de la tige, la longueur du canon et la profondeur de la cavité. Échantillon AQL vérifié manuellement.

Exemple de délai de livraison :5 à 7 jours standard ; outillage personnalisé : 15 à 20 jours.

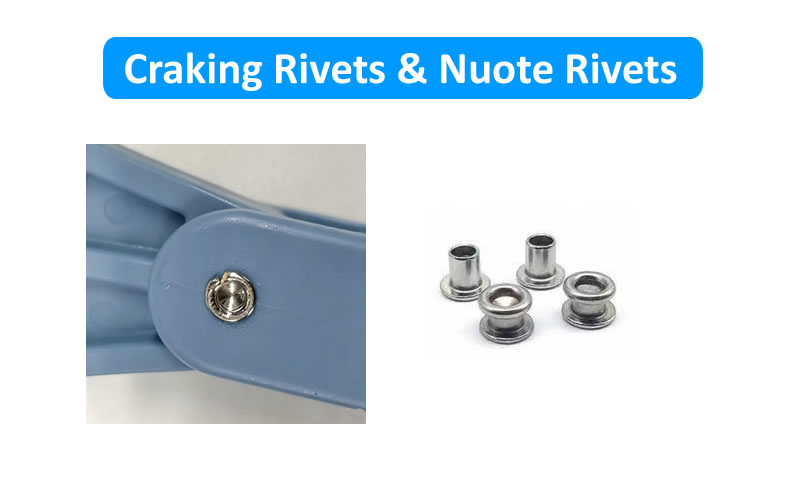

Bon rivet contre mauvais rivet – Que rechercher

Tous les rivets semi-tubulaires à tête champignon ne sont pas égaux. Voici ce qui différencie un rivet de qualité d’un rivet de mauvaise qualité :

Un mauvais rivet peut sembler acceptable à première vue, mais le bord tranchant endommagera les matériaux mous, la tête inégale ne reposera pas correctement et la cavité incohérente entraînera des accrochages faibles ou des rivets fissurés lors de la pose. La différence se voit dans votre chaîne de production – et sur le terrain.

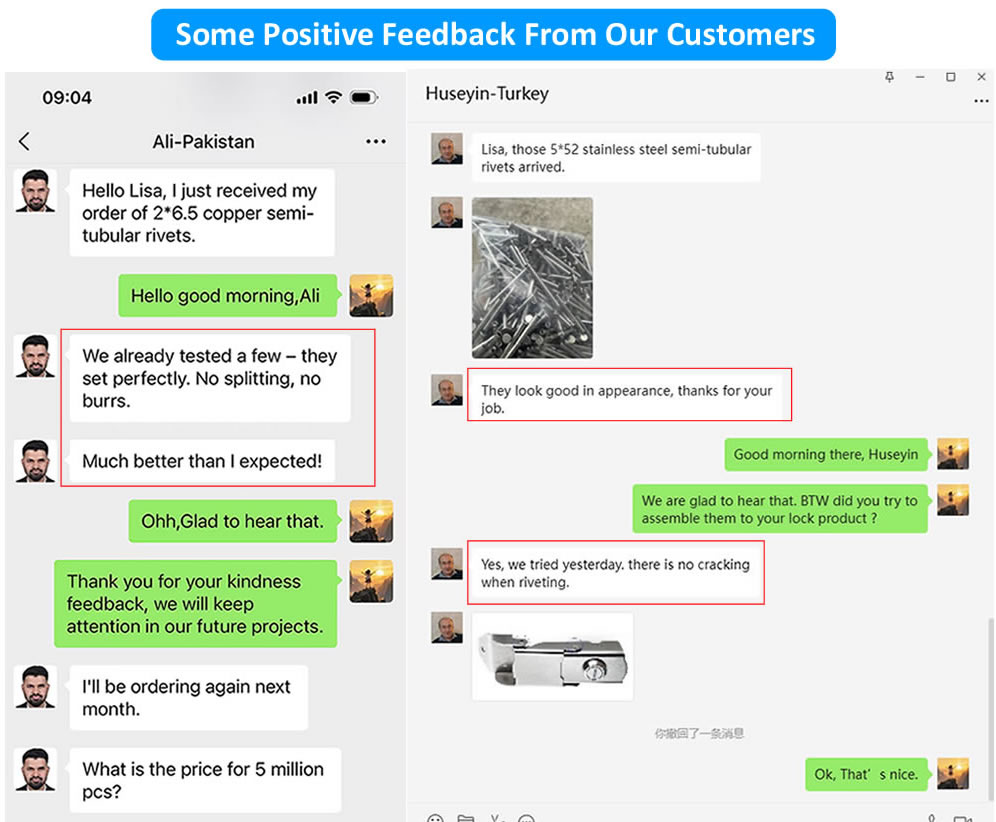

Ce que disent nos clients – Commentaires réels

Nous laissons nos clients parler pour nous. Les images ci-dessus montrent de véritables retours d'expérience des fabricants qui ont utilisé nos rivets semi-tubulaires à tête champignon dans leurs lignes de production – des constructeurs d'équipements industriels aux équipementiers automobiles en passant par les fabricants de machines lourdes.

Ils reviennent vers nous pour les mêmes raisons :

• Bord lisse– Le grand rayon empêche les coupures et les déchirures
• Cadre doux– La conception semi-creuse évite les dommages matériels
• Qualité constante– Chaque lot répond à ses exigences dimensionnelles et de performances
• Livraison fiable– Les échantillons sont expédiés sous 5 à 7 jours, production dans les délais

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Quelle est la différence entre une tête de champignon et une tête en treillis : elles paraissent toutes deux larges ? »

R : La différence réside dans le profil des bords. Une tête de champignon a un rayon large et généreux au bord – lisse, arrondi, sans transition nette. Une tête en treillis a un bord plus tranchant – moins de rayon, plus défini. La tête champignon est spécialement conçue pour les applications où le rivet entre en contact avec des matériaux souples comme le cuir, le tissu ou le plastique. La tête en treillis est conçue pour une surface d'appui maximale dans des applications telles que des trous surdimensionnés ou des plastiques durs. Si vous passez votre doigt sur le bord, la tête du champignon sera lisse et finie ; la tête en treillis se sentira plus définie.

Q : « Quel est le rayon de bord maximum que vous pouvez atteindre sur un rivet semi-tubulaire à tête champignon ? »

R : Le rayon de bord maximum dépend du diamètre de la tête et de la taille de la tige. Pour une tige typique de 4 mm avec une tête champignon de 9,5 mm, nous pouvons atteindre un rayon de 0,8 à 1,2 mm – suffisamment lisse pour empêcher la coupe ou l'abrasion sur la plupart des matériaux souples. Pour les applications personnalisées nécessitant un rayon plus grand, nous pouvons modifier la géométrie de la matrice de cap. Le facteur limitant est le diamètre de la tête : le rayon ne peut pas dépasser la hauteur de la tête sans compromettre la forme du dôme. Envoyez-nous votre type de matériau et les détails de votre application – nous vous recommanderons le rayon optimal pour vos besoins.
