Estampage des métaux de haute précision

Lorsque votre conception nécessite des caractéristiques mesurées en microns ou des angles de courbure maintenus à un demi-degré, l’estampage conventionnel ne suffit pas.Estampage des métaux de haute précisioncombine une technologie de presse avancée, des outils en carbure et un contrôle rigoureux des processus pour fournir des composants qui répondent à des spécifications rigoureuses, pièce après pièce, sur des millions de cycles.

Métaux Nuotese spécialise dans l'emboutissage de métaux de haute précision pour des industries telles que les dispositifs médicaux, les connecteurs aérospatiaux, les capteurs automobiles et l'électronique. Ce guide explique nos capacités, nos systèmes qualité et notre approche transparente de la fabrication de précision.

Applications concrètes de notre estampage de précision

Cas 1 – Boîtier de capteur médical

Un fabricant de dispositifs médicaux avait besoin d'un boîtier en acier inoxydable présentant une planéité critique de 0,05 mm sur 40 mm de longueur. Grâce à l'emboutissage de métaux de haute précision, nous avons produit 200 000 unités avec un Cpk de 1,33 sur la caractéristique de planéité. Le client a passé l'inspection de la FDA sans aucune constatation relative à nos pièces.

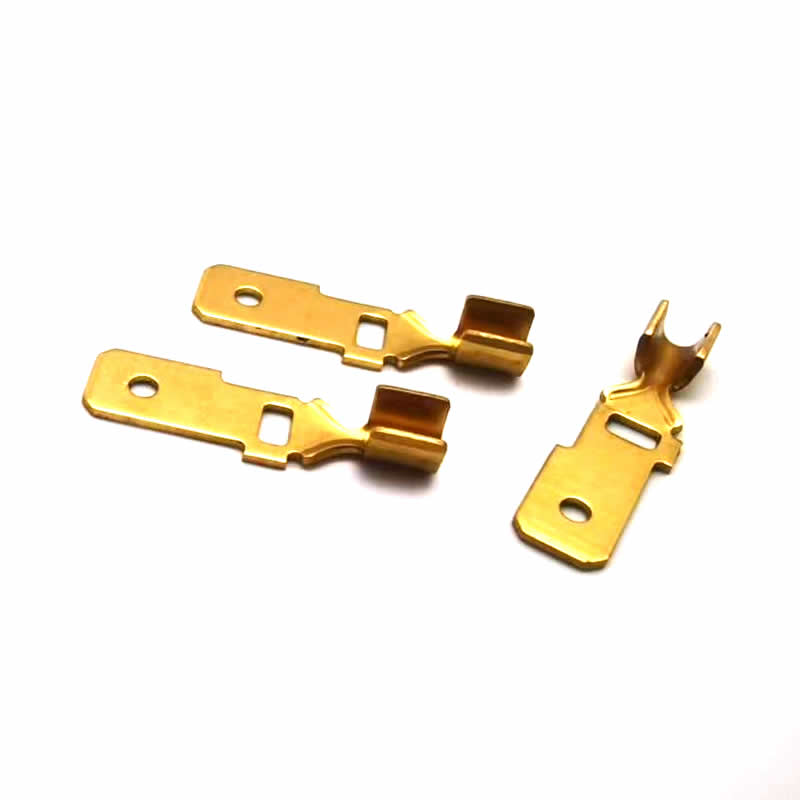

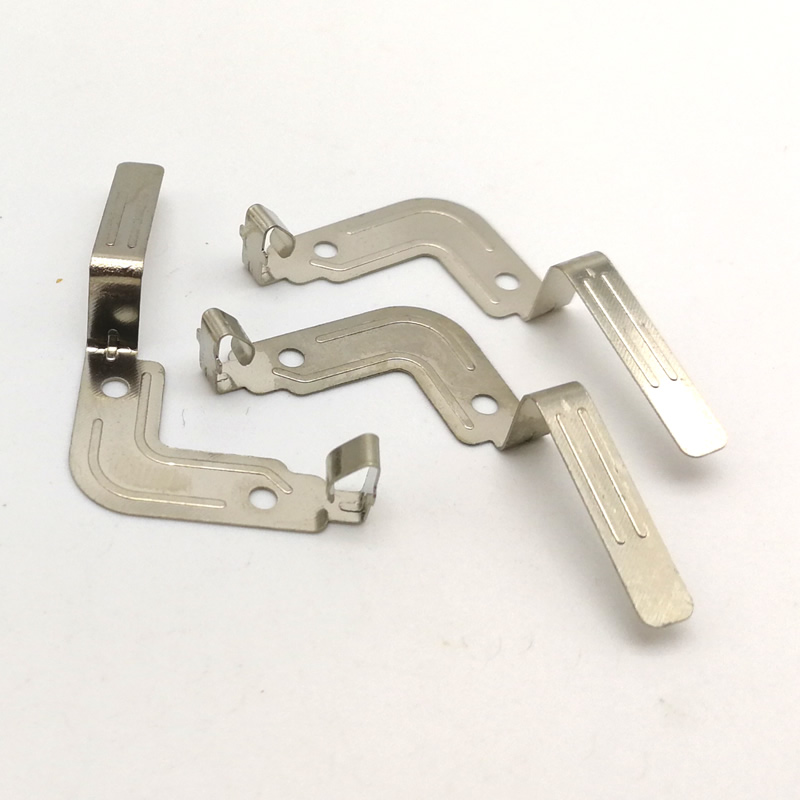

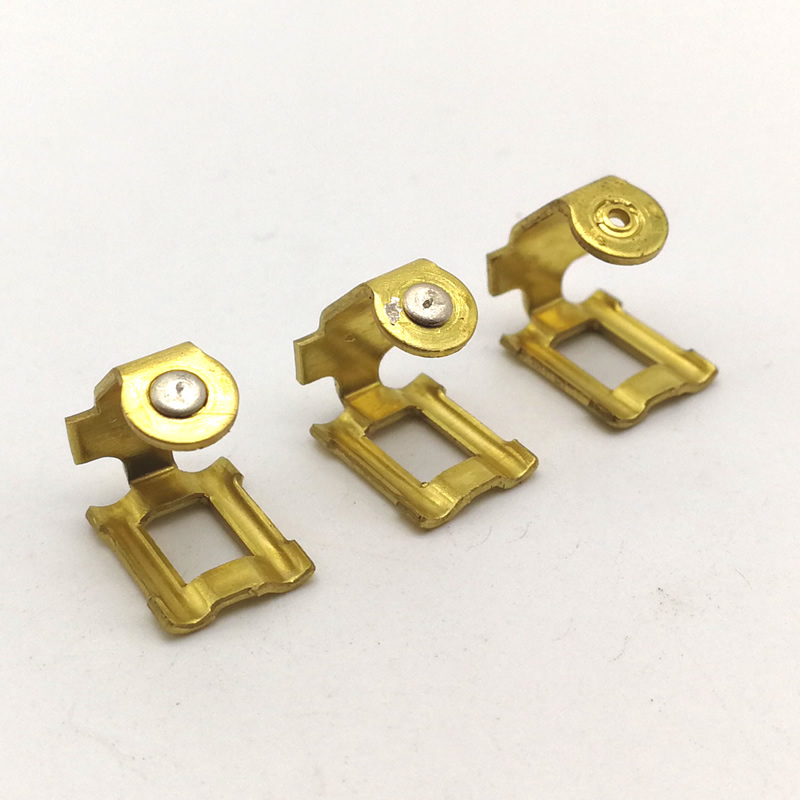

Cas 2 – Borne de connecteur automobile

Un fournisseur automobile de premier rang avait besoin d'une borne en laiton avec un trou de 0,3 mm de diamètre positionné à ± 0,01 mm de la position réelle. Notreestampage des métaux de haute précisionLe processus a maintenu la tolérance sur 5 millions de pièces, éliminant ainsi le besoin de perçage secondaire et permettant au client d'économiser 0,02 $ par pièce.

Paramètres techniques et capacités

Nous définissonsestampage des métaux de haute précisionpar les tolérances que nous maintenons et les caractéristiques que nous produisons.

Tolérances dimensionnelles

Épaisseur du matériau et capacités de la presse

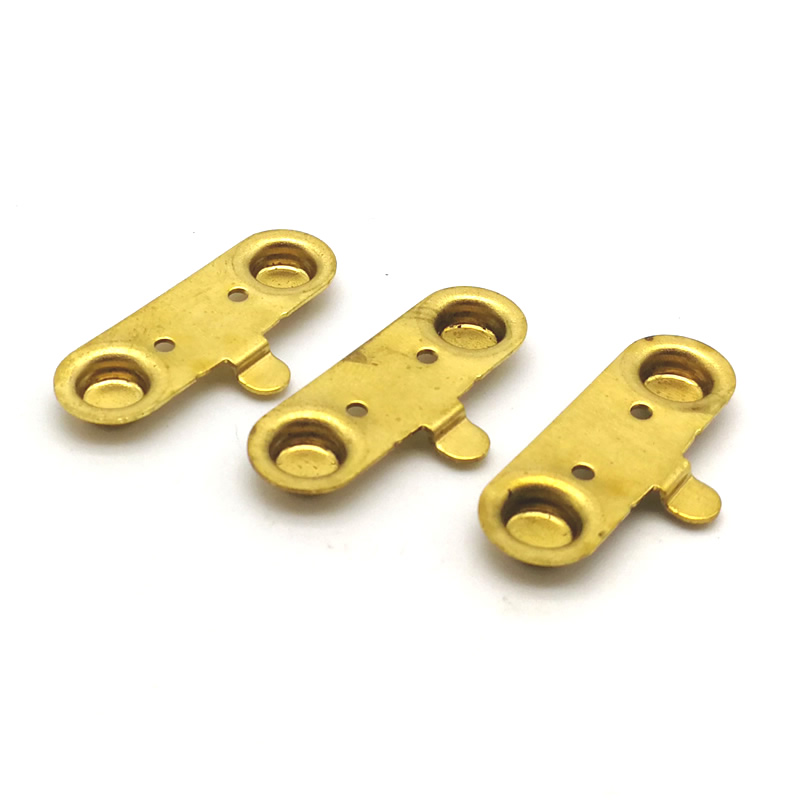

Matériaux que nous tamponnons couramment

• Acier inoxydable – 304, 316, 301 entièrement dur
• Acier au carbone – SPCC, SPCD, 1008, 1010, 1045
• Laiton – C26000, C26800
• Bronze phosphoreux – C5191
• Cuivre au béryllium – C17200 (traité thermiquement après emboutissage)
• Aluminium – 5052, 1100, 6061 (recuit)
• Maillechort – pour contacts résistants à la corrosion

Jetez un oeil à notre atelier d'emboutissage pour savoir comment nous fabriquons une pièce d'emboutissage.

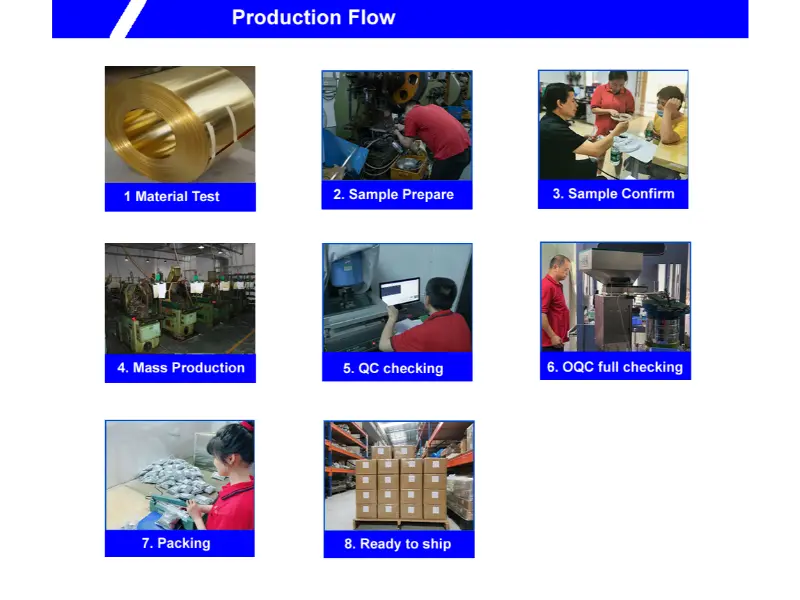

Notre processus d'estampage des métaux de haute précision en sept étapes

Nous suivons un flux de travail discipliné pour atteindre et maintenir des tolérances serrées.

Étape par étape, de la matière première à la pièce finie

1. Approvisionnement en matériaux –Nous achetons des bobines certifiées auprès d’usines agréées. Chaque bobine se voit attribuer un numéro de chaleur pour une traçabilité complète.

2. Inspection des matériaux –Les bobines entrantes sont testées avec un spectromètre et une jauge d'épaisseur laser. Nous rejetons toute bobine dont la variation d’épaisseur dépasse ±2% du nominal.

3. Personnalisation ou configuration des outils –Pour les pièces neuves, nous concevons et usinons des matrices progressives en carbure avec des profils découpés par électroérosion à fil (tolérance sur l'ouverture de matrice ±0,002mm). Pour les outils existants, nos techniciens vérifient l’alignement des matrices et l’état des broches pilotes.

4.Inspection du premier article –La presse traite 50 échantillons. À l’aide d’une MMT ou d’un système de vision, nous mesurons chaque dimension du dessin. Un rapport FAI complet est envoyé au client.

5. Production de masse –Après approbation, nous faisons fonctionner la presse à une vitesse optimisée (généralement 150 à 250 SPM pour un travail de précision). Des contrôles en cours de fabrication ont lieu toutes les 500 pièces pour les dimensions critiques.

6.Placage sous-traité (si nécessaire) –Pour les pièces nécessitant un plaquage en zinc, nickel, étain ou or, nous envoyons des lots à nos partenaires certifiés. L'épaisseur du placage est vérifiée par XRF.

7. Inspection finale sortante –Nous utilisons des machines de tri optique pour une inspection à 100 % des dimensions critiques. Un échantillon AQL (niveau II, 1.0) est extrait pour une vérification complète. Un certificat de conformité accompagne chaque expédition.

Assurance qualité et certifications

Notreestampage des métaux de haute précisionles opérations sont soutenues par les certifications suivantes :

Chaque envoi comprend :

• Certificat d'essai en usine (chimie des matériaux et dureté)
• Rapport d'inspection du premier article (pour les nouveaux outils)
• Rapport de contrôle dimensionnel (pour les lots de production)
• Certificat de placage (le cas échéant)
• Certificat de conformité signé

Politiques transparentes pour l’estampage de précision

Exemple de politique –50 pièces gratuites provenant d'un nouvel outillage (le client paie les frais d'expédition)

Quantité minimum de commande –10 000 pièces pour de nouveaux outillages ; 5 000 pour l'outillage existant

Délai d’outillage –20 à 30 jours ouvrables pour les matrices progressives

Délai de production –10 à 15 jours ouvrables après l'approbation de l'échantillon

Propriété de l'outillage –Le client conserve la propriété de l'outillage ; nous le stockons gratuitement

Politique de retour -Pièces défectueuses remplacées sans frais

Métaux Nuotene facture pas de requalification si les tolérances ne sont pas respectées sur les premiers échantillons.

Clients avec lesquels nous coopérons

Foire aux questions

Q1 : Quelle est la différence entre l’estampage des métaux de haute précision et l’estampage conventionnel ?

R : La principale différence réside dans le niveau de contrôle dimensionnel. L'estampage conventionnel présente généralement des tolérances de ±0,10 mm à ±0,25 mm. Notre estampage métallique de haute précision atteint ±0,025 mm sur les positions des trous et ±0,05 mm sur les contours vierges. Ceci est rendu possible grâce à l'utilisation de matrices en carbure avec des ouvertures découpées par fil EDM, de presses avec systèmes de coulissement guidés et d'un contrôle statistique du processus en cours de processus. Pour les applications où les pièces seront utilisées dans un assemblage automatisé ou où l'ajustement avec des composants correspondants est essentiel, nous recommandons un emboutissage métallique de haute précision pour éviter les reprises ou les échecs d'assemblage.

Q2 : Comment maintenir la durée de vie de l'outil tout en respectant des tolérances aussi strictes sur des millions de courses ?

R : Nous utilisons des plaquettes en carbure de tungstène pour toutes les stations de découpe et de formage. Le carbure conserve les arêtes vives 10 à 20 fois plus longtemps que l'acier à outils, ce qui empêche la croissance des bavures et la dérive dimensionnelle. Nous appliquons également des revêtements TiCN ou AlCrN sur les poinçons pour réduire la friction. Nos ingénieurs en outillage surveillent l'usure des poinçons via des capteurs intégrés à la matrice qui mesurent la force de dénudage ; lorsqu'un seuil prédéterminé est atteint, la presse s'arrête automatiquement. La durée de vie typique de l'outil pour l'emboutissage de haute précision des métaux en acier inoxydable de 0,5 mm est de 3 à 5 millions de coups avant de nécessiter un réaffûtage.

Q3 : Pouvez-vous effectuer un emboutissage de métal de haute précision sur des matériaux d’une épaisseur inférieure à 0,1 mm ? Quels défis se posent ?

R : Oui, nous avons des matériaux estampés aussi fins que 0,05 mm (cuivre au béryllium et acier inoxydable). Cependant, les défis incluent la manipulation des matériaux (les bobines fines se plient facilement), l'éjection des pièces (l'électricité statique peut faire coller les pièces aux poinçons) et la mesure (les pieds à coulisse standard ne peuvent pas être utilisés). Nous résolvons ces problèmes en utilisant des servo-alimentations avec contrôle de tension, des ioniseurs antistatiques et des micromètres laser sans contact pour l'inspection. Pour l’emboutissage de haute précision de matériaux ultra-fins, nous recommandons également des vitesses de presse plus lentes (100 à 150 SPM) afin de réduire les vibrations. Veuillez nous contacter avec votre épaisseur spécifique et la géométrie de votre pièce pour un examen de faisabilité.

Pourquoi nous choisir pour l'emboutissage de métaux de haute précision

• Conception d'outillage et fabrication de matrices en carbure en interne
• MMT et systèmes de vision pour la validation dimensionnelle
• Contrôle statistique des processus (SPC) à chaque cycle de production
• Traçabilité complète des matériaux, de la bobine à la pièce finie
• Rapport d'inspection gratuit du premier article avec chaque nouvel outil
• Expédition mondiale vers plus de 50 pays

ContactMétaux Nuoteaujourd'hui pour discuter de votreestampage des métaux de haute précisionprojet ou pour demander un échantillon de pièce à partir d’un outil existant.
