Lorsque votre articulation bouge, le poids compte toujours

Certaines articulations sont statiques. Ils reposent sur un panneau, ne vibrent jamais, ne fléchissent jamais et un rivet à tête plate fonctionne parfaitement. Mais placez le même joint sur un panneau intérieur d’avion, un support automobile ou le boîtier d’un générateur portable, et les règles changent. Les vibrations desserrent les fixations. L'impact fissure les têtes. Et chaque gramme d’acier supplémentaire se multiplie sur des centaines de rivets.

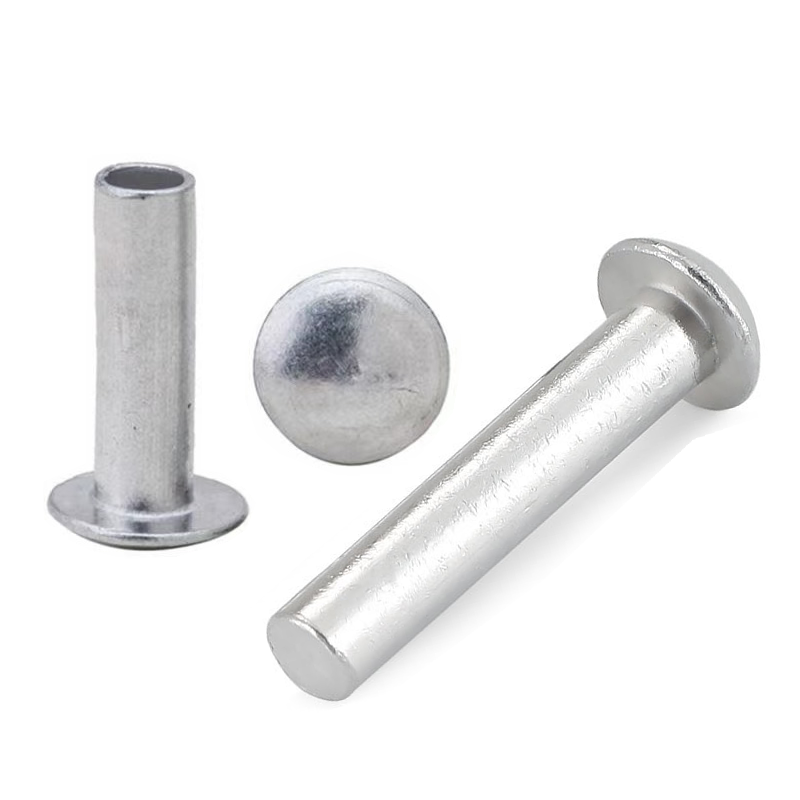

Les rivets à tête ronde en aluminium de Nuote Metals sont conçus pour ce scénario précis : des joints dynamiques où le poids est critique mais où la fiabilité ne peut être compromise. La tête bombée absorbe les chocs et résiste au relâchement des vibrations. Le corps en aluminium réduit le poids de 65 % par rapport à l'acier. Et la couche d’oxyde naturelle signifie qu’aucun placage n’est nécessaire pour un service en intérieur.

Il ne s'agit pas d'un rivet en aluminium à usage général. C'est une attache façonnée pour le mouvement.

Le problème d'ingénierie : les vibrations tuent les rivets standards

Lorsqu’un joint vibre, la force de serrage qui le maintient ensemble diminue lentement. La tige du rivet s'allonge, la tête se desserre et le joint échoue, souvent sans avertissement visible. Les rivets à tête plate sont particulièrement vulnérables car ils ont moins de masse de matériau sur la tige et aucune caractéristique géométrique pour résister au desserrage.

La géométrie de la tête ronde change la physique :

• Le dôme agit comme un amortisseur– l'énergie d'impact se propage sur la surface incurvée au lieu de se concentrer à la jonction tête-tige.

• 25 à 30 % de masse de matériau en plus sur la tige par rapport à la tête plate– une résistance à l'arrachement plus élevée.

• Verrouillage mécanique– lorsqu'elle est correctement réglée, la tête d'atelier bombée crée un verrou qui résiste au desserrage par vibration.

• Concentration de stress plus faible –le profil incurvé évite les angles vifs où se forment les fissures.

Données de terrain :Lors des tests de vibration (10-2 000 Hz, 10 g), nos rivets à tête ronde en aluminium maintiennent une force de serrage 2,5 fois plus longue que leurs équivalents à tête plate du même alliage et du même diamètre.

Spécifications techniques

Fabriqué selon les équivalents DIN 660 et DIN 124. Tailles personnalisées disponibles.

Alliages pour joints dynamiques :

5052 :Meilleure résistance à la corrosion et durée de vie à la fatigue. Idéal pour les équipements vibrants marins et extérieurs.

6061-T6 :Résistance maximale (310 MPa). Idéal pour les supports structurels et l'automobile.

11h00 :Le plus ductile. Idéal pour les applications nécessitant une formabilité maximale.

Tête ronde en aluminium vs tête plate en aluminium vs tête ronde en acier

Il ne s’agit pas d’une comparaison générique de matériaux. Il est spécifique aux articulations dynamiques et sensibles au poids.

Rivets à tête ronde en aluminium: Idéal pour les assemblages vibrants où le poids compte – intérieurs d’avions, supports automobiles, équipements portables. Le dôme absorbe les chocs ; l'aluminium réduit le poids de 65 %.

Rivets à tête plate en aluminium: Idéal pour les assemblages statiques et discrets : boîtiers électroniques, signalisation, panneaux CVC. Profil plus bas mais résistance aux vibrations inférieure.

Rivets à tête ronde en acier:Idéal pour une solidité et une résistance aux chocs maximales là où le poids n'est pas un problème : machinerie lourde, composants ferroviaires, acier de construction.

Le facteur décisif :Si le joint bouge et que vous vous souciez du poids, choisissez la tête ronde en aluminium. S'il bouge mais que le poids n'a pas d'importance, choisissez l'acier. Si ça ne bouge pas, choisissez la tête plate.

Solide ou semi-tubulaire – Un choix spécifique aux vibrations

Pour les joints vibrants, le choix entre solide et semi-tubulaire affecte la fiabilité à long terme.

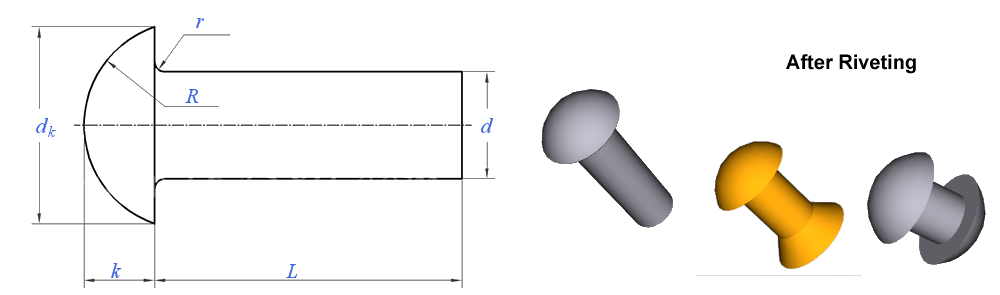

Rivets en aluminium massifCréez une tête d'atelier pleine et solide qui résiste mieux au desserrage sous des vibrations constantes. La tige entièrement remplie offre une résistance à l'arrachement maximale et un verrouillage mécanique plus cohérent. Ils constituent le meilleur choix pour les joints dynamiques critiques : supports automobiles, aménagements intérieurs d’avion et supports d’équipement.

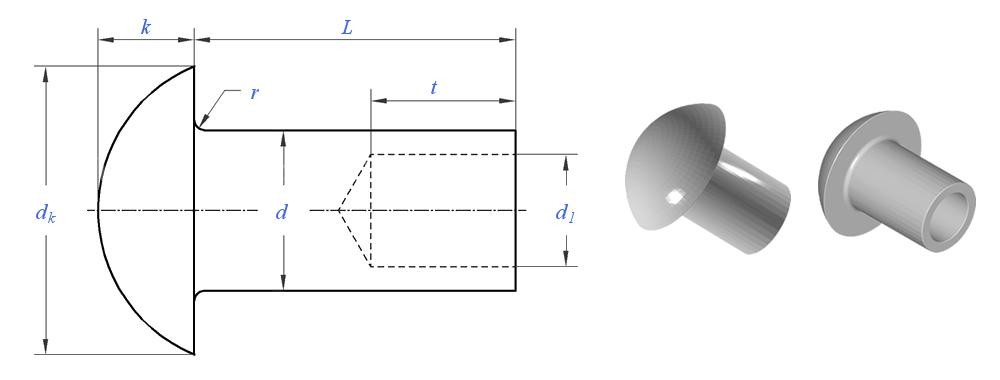

Rivets semi-tubulaires en aluminiumréglés avec 50 à 60 % de force en moins et sont plus rapides sur les lignes de production. Cependant, la pointe roulée crée une tête d'atelier légèrement plus fine, qui offre un peu moins de résistance au desserrage dû aux vibrations à long terme. Ils conviennent aux applications dynamiques légères : appareils électroniques portables, boîtiers légers et supports à faible contrainte.

Notre recommandation :Pour tout joint soumis à des vibrations constantes ou à des chocs périodiques, choisissez solide. Le faible surcoût est justifié par une durée de vie nettement plus longue. Pour les assemblages légers ou à volume élevé où les vibrations sont légères, un semi-tubulaire est acceptable.

Corrosion galvanique – Le risque caché dans les joints dynamiques en aluminium

Les vibrations et l’humidité accélèrent ensemble la corrosion galvanique. Lorsque l'aluminium entre en contact avec l'acier, le cuivre ou le laiton dans un environnement humide, l'aluminium devient l'anode et se corrode, souvent au niveau de l'interface de joint où il est le plus difficile à détecter. Les vibrations aggravent la situation en exposant à plusieurs reprises de l'aluminium frais à l'électrolyte.

Comment prévenir la corrosion galvanique dans les joints dynamiques en aluminium :

• Isoler avec une barrière– utilisez une rondelle en nylon, un ruban isolant ou une finition anodisée entre l'aluminium et des métaux différents.

• Choisissez la bonne finition– le revêtement de conversion anodisé ou chromate réduit le potentiel galvanique. Pour une utilisation extérieure ou marine, l'anodisé 5052 est le meilleur choix.

• Évitez le contact direct avec le cuivre– le cuivre est particulièrement agressif envers l’aluminium dans les environnements humides. Si vous devez joindre l'aluminium au cuivre, utilisez une rondelle de transition bimétallique.

• Sceller le joint– un cordon de mastic autour de la tête du rivet empêche la pénétration de l'humidité.

Nuote Metals peut fournir des rivets en aluminium anodisés ou chromates et vous conseiller sur la meilleure méthode d'isolation pour votre combinaison de matériaux spécifique.

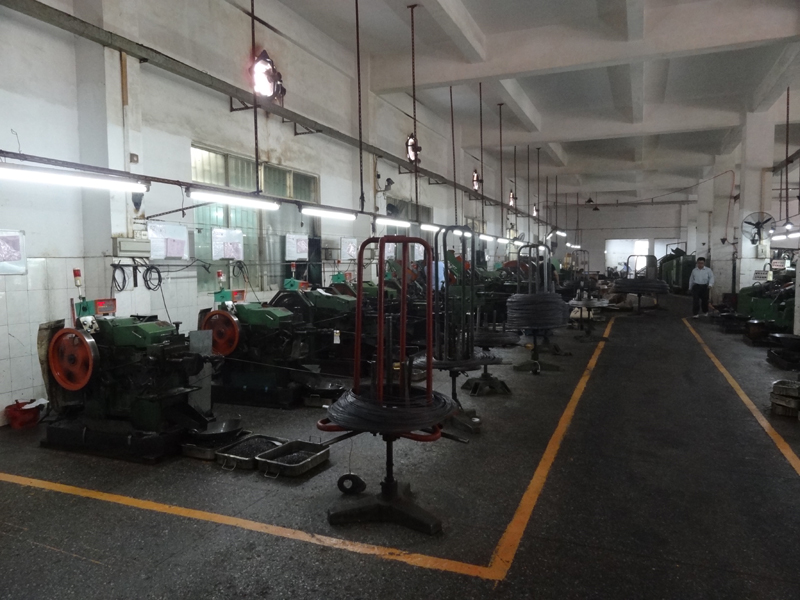

Comment Nuote Metals Engineers rivete pour les charges dynamiques

L'aluminium est plus doux que l'acier et durcit différemment. Former une tête ronde qui survit aux vibrations nécessite plus qu'un outillage standard.

Outillage conçu pour le flux d'aluminium :

Les têtes rondes en aluminium ont tendance à se fissurer à la jonction tête-tige si le rayon du congé est trop aigu. Nous utilisons un rayon minimum de 0,5×d et polissons nos matrices pour éliminer les micro-rayures. Le formage progressif en plusieurs étapes (trois à quatre courses) permet à l'aluminium de s'écouler progressivement sans écrouissage.

Tests de vibrations que nous effectuons :

Chaque lot est testé pour :

Fatigue vibratoire :Balayage de 10 à 2 000 Hz pendant 8 heures, mesurant la rétention de charge de la pince.

Impact du poids de chute :Poids de 2 kg à partir de 300 mm, en vérifiant la déformation ou la fissuration de la tête.

Inspection des filets de jarret de tête :Grossissement 20x pour vérifier l’intégrité du rayon.

Pourquoi c'est important :Un rivet à tête ronde en aluminium qui se fissure sous l'effet des vibrations fait échouer l'ensemble de l'assemblage. Notre contrôle de processus garantit que chaque rivet absorbe les chocs plutôt que de les transférer au joint.

Cette ingénierie spécifique à l'application est la raison pour laquelle les fabricants d'équipements aérospatiaux, automobiles et portables choisissent Nuote Metals pour les rivets à tête ronde en aluminium.

Foire aux questions

Q1 : Les rivets à tête ronde en aluminium peuvent-ils être utilisés dans les intérieurs aérospatiaux ?

R : Oui, et ils constituent un choix courant pour les composants intérieurs non structurels. Les intérieurs d’avion nécessitent des fixations légères, non magnétiques et résistantes aux vibrations. Nos rivets 6061-T6 offrent une résistance à la traction jusqu'à 310 MPa, ce qui est suffisant pour les cadres de sièges, les supports de compartiments supérieurs et les fixations de panneaux. Pour les joints structurels critiques, les spécifications aérospatiales nécessitent généralement des alliages et des certifications spécifiques au-delà des qualités commerciales standard. Nuote Metals peut fournir des certificats de matériaux et des rapports d'essais, mais nous vous recommandons de confirmer auprès de votre autorité d'ingénierie si nos qualités standard répondent à vos exigences de navigabilité.

Q2 : Dans un assemblage vibrant, dois-je choisir des rivets à tête ronde en aluminium ou des rivets à tête plate en aluminium ?

R : Choisissez une tête ronde pour les assemblages vibrants. La tête bombée a plus de masse de matériau sur la tige, ce qui augmente la résistance à l'arrachement de 25 à 30 % par rapport à la tête plate. Plus important encore, la forme du dôme absorbe l’énergie des chocs et des impacts au lieu de les transférer au joint. Lors des tests de vibration, les rivets à tête ronde maintiennent la force de serrage beaucoup plus longtemps. Les rivets à tête plate conviennent mieux aux applications statiques et à profil bas où les accrocs sont un problème. Si votre assemblage bouge, vibre ou subit des chocs périodiques, Nuote Metals recommande des rivets à tête ronde en aluminium et pour une résistance maximale aux vibrations, choisissez des rivets solides plutôt que semi-tubulaires.

Q3 : Comment puis-je prévenir la corrosion galvanique lors de l'utilisation de rivets en aluminium avec des pièces en acier ou en cuivre ?

R : La corrosion galvanique se produit lorsque l'aluminium entre en contact avec un métal plus noble (acier, cuivre, laiton) en présence d'un électrolyte comme l'eau. Les vibrations aggravent la situation en exposant à plusieurs reprises de l'aluminium frais. Pour l'éviter : (1) Utilisez une couche barrière : une rondelle en nylon, un ruban isolant ou un revêtement protecteur. (2) Choisissez des finitions de conversion anodisées ou chromates. (3) Évitez les connexions directes aluminium-cuivre à l’extérieur, à moins d’être isolées. Pour les environnements intérieurs secs, le contact direct est généralement acceptable. Nuote Metals peut fournir des rivets à tête ronde en aluminium anodisé et vous conseiller sur la meilleure méthode d'isolation pour votre combinaison de matériaux et votre environnement spécifiques.
