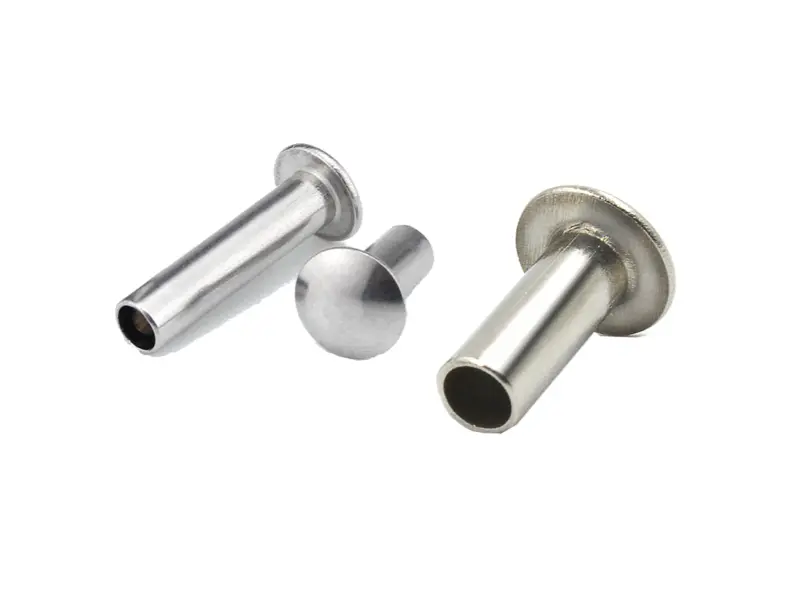

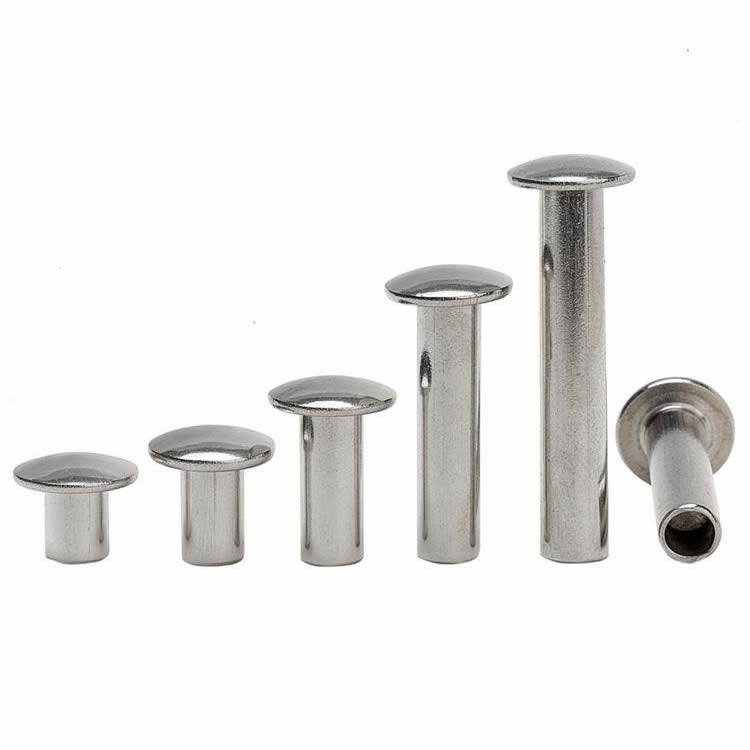

Rivets demi-creux à tête universelle

Lorsqu'un rivet doit être placé plus bas qu'une tête ronde mais offrir plus de surface d'appui qu'une tête plate, la tête universelle offre l'équilibre idéal. Les rivets demi-creux à tête universelle comportent un dôme légèrement arrondi et à profil bas qui réduit les accrocs tout en répartissant la charge sur une surface plus large. La cavité semi-creuse réduit la force de pose d'environ 70 % par rapport aux rivets pleins, ce qui les rend adaptés à l'assemblage automatisé et aux matériaux délicats.

Rivets à tête froide universels Nuote Metals en acier à faible teneur en carbone, en acier inoxydable (304/316) et en laiton. Nos composants sont destinés aux secteurs où une apparence propre et discrète est importante, notamment les intérieurs automobiles, les bagages, la maroquinerie, les boîtiers électroniques et les assemblages de meubles.

Ce qui différencie la tête universelle

La tête universelle se situe entre une tête ronde et une tête plate en hauteur et en largeur. Elle offre une surface d'appui plus grande qu'une tête ronde (réduisant le risque d'arrachement) tout en conservant un profil plus bas qui minimise les accrocs.

La tête universelle est l'option « intermédiaire » : suffisamment large pour empêcher le passage dans la plupart des plastiques et des tissus, suffisamment basse pour éviter les accrocs sur les pièces mobiles ou les vêtements, et suffisamment arrondie pour avoir un aspect fini sur les produits de consommation.

Spécifications techniques – Matériaux, dimensions et finitions

Options matérielles

Dimensions standard – Tête universelle (acier)

Tolérances : diamètre de tige ±0,05 mm, diamètre de tête ±0,15 mm, longueur totale ±0,15 mm. Longueurs de canon personnalisées disponibles.

Données mécaniques (tête universelle en acier de 5 mm, placée dans une tôle d'acier de 2 mm)

La cavité semi-creuse conserve généralement 80 à 90 % de la résistance au cisaillement d'un rivet solide tout en nécessitant beaucoup moins de force d'installation.

Finitions disponibles

Regardez comment nous fabriquons des rivets

Voir, c'est croire. Cliquez sur la vidéo ci-dessous pour voir notre presse de frappe à froid en action, de l'alimentation du fil à l'éjection finale du rivet. La séquence entière fonctionne à une cadence de 200 à 300 pièces par minute, avec un contrôle de qualité en temps réel à chaque étape.

Notre tête froide multistation effectue l'équarrissage, le positionnement, l'extrusion de cavités et le détourage en un seul cycle continu, tout en maintenant des tolérances de ± 0,05 mm. Ce que vous voyez est ce que nous livrons, lot après lot.

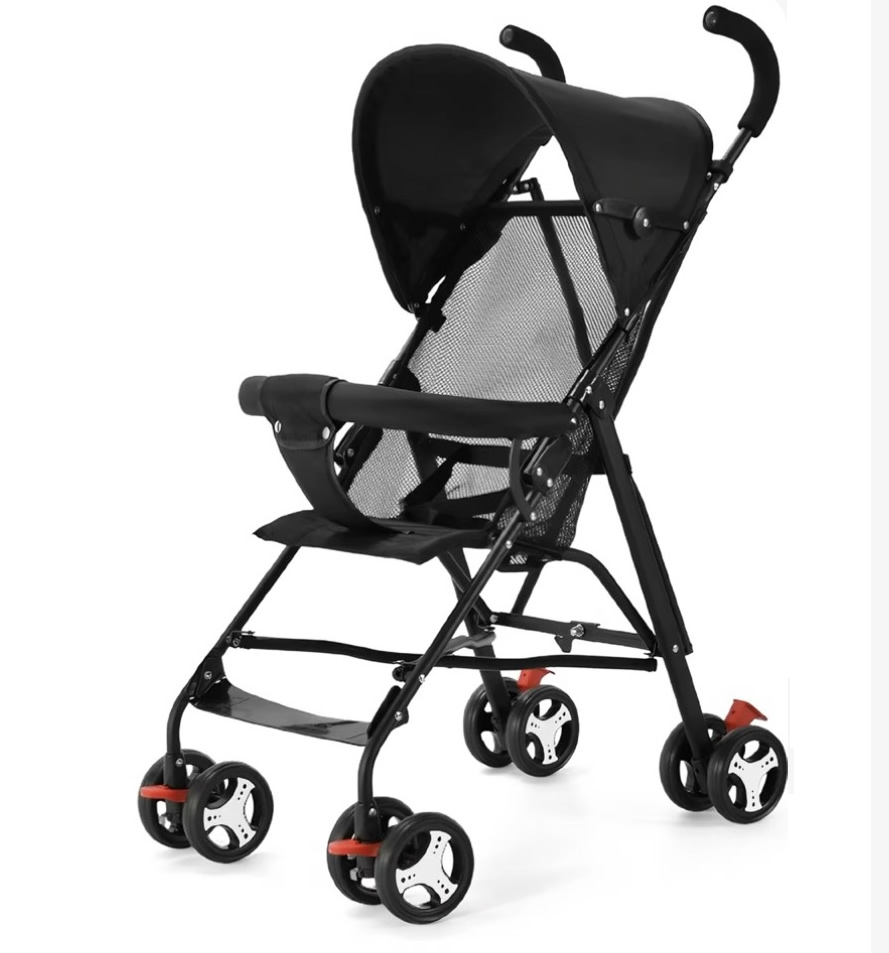

Un exemple de client réel – Charnière pliante pour poussette de bébé

C'est l'une des nombreuses applications des rivets demi-creux à tête universelle. Nous l'incluons pour montrer une utilisation réelle en production, et non pour suggérer une limitation.

Un fabricant de produits pour enfants nous a fait part d'un problème. Le cadre de leur poussette utilisait un rivet à tête ronde au niveau du joint pliant. La tête ronde s'est accrochée au siège en tissu pendant que les parents pliaient et dépliaient la poussette. Les plaintes se multipliaient. Ils avaient besoin d'un rivet plus bas qu'une tête ronde, qui ne ressemble pas à une tête en treillis et qui puisse supporter 10 000 cycles de pliage.

Nous recommandons des rivets demi-creux à tête universelle – tige de 5 mm, diamètre de tête de 10 mm, acier au carbone zingué. La hauteur de la tête universelle n'était que de 2,4 mm, contre 3,2 mm pour la tête ronde. Cette différence de 0,8 mm élimine les accrocs du tissu. La tête plus large de 10 mm répartit également mieux les contraintes, empêchant la bague en plastique de se fissurer.

Le client a testé 500 rivets sur 100 poussettes. Après 10 000 cycles de pliage, aucun accroc, aucun desserrage, aucune fissuration. Ils commandent désormais nos rivets par lots de 50 000 à 100 000 pièces.

Ce que disent nos clients – Commentaires réels

Où des rivets demi-creux sont utilisés

• Poussettes et landaus – Charnières pliantes, points d'attache en tissu
• Intérieurs automobiles – Garnitures de panneaux de porte, housses de siège, poignées de maintien
• Bagages et valises – Supports de poignée, protections d'angle, fixation de serrure
• Maroquinerie – Trous de ceinture, attaches de sangle de sac, garniture décorative
• Boîtiers électroniques – Fixation à profil bas, assemblage de châssis
• Meubles – Joints métal-bois, garnitures de rembourrage
• Matériaux souples – Toiles, bâches, plastiques

Comment nous rivetons à tête froide

La frappe à froid façonne le métal à température ambiante à l’aide de presses à grande vitesse et de matrices de précision. Pour les rivets demi-creux à tête universelle, nous utilisons une tête froide multi-stations.

Tréfilage– Le fil entrant est étiré au diamètre exact de la tige.

Couper– Le fil est coupé à la longueur précise du flan.

Premier coup (carré)– Le blanc est centré et carré.

Deuxième coup (cap)– La matrice en carbure forme la tête universelle.

Troisième coup (extrusion de cavité)– Le poinçon crée la cavité semi-creuse (45 à 55 % de la longueur du canon).

Garniture– Le flash autour du bord de la tête est supprimé.

Dégringolade– Les micro-bavures sont supprimées.

Placage ou passivation– Appliqué comme spécifié.

La frappe à froid durcit le matériau, augmentant la dureté de la surface de 15 à 20 %. Nos matrices en carbure sont polies à Ra 0,1 µm pour une formation de tête lisse.

Notre processus de contrôle qualité – De la matière première à votre ligne de production

Chaque lot de rivets suit un système d'inspection à plusieurs niveaux.

Étape matière entrante

Chaque bobine est vérifiée pour son diamètre (micromètre laser, ±0,02 mm) et sa dureté (testeur Rockwell). Toute bobine hors spécifications est rejetée.

Mise en place et première étape

Les 10 premiers rivets sont examinés sous un grossissement 20× pour détecter les défauts de surface, puis mesurés sur un comparateur optique. Le diamètre de la tête, la hauteur de la tête, la tige, la longueur et la profondeur de la cavité doivent correspondre au dessin.

Pendant la phase de production

Les opérateurs tirent 5 rivets toutes les 500 pièces. Les dimensions critiques sont vérifiées avec des pieds à coulisse numériques et une jauge go/no-go. Toute dérive déclenche un arrêt immédiat par pression.

Cétape de vérification du linch

Toutes les 2 000 pièces, nous posons 3 rivets sur un échantillon de votre matériau réel. Le clinch roulé est inspecté pour vérifier sa symétrie, son étanchéité et ses fissures.

Tests de corrosion (le cas échéant)

Pour les rivets plaqués, les échantillons sont placés dans notre chambre à brouillard salin conformément à la norme ASTM B117. Un certificat est délivré avec le lot.

Dernière étape du tri

Chaque rivet passe par une machine de tri optique équipée de caméras à grande vitesse. Après tri, un échantillon aléatoire NQA (niveau II, 1,0) est vérifié manuellement.

Tous les dossiers d'inspection sont conservés pendant cinq ans et inclus avec chaque expédition.

Votre commande – Ce qu'il y a dans la boîte

• Rivets dans des sacs scellés – Étiquetés avec le numéro de pièce, le numéro de lot et la quantité
• Rapport de contrôle dimensionnel – 10 rivets mesurés à partir du lot
• Certificat matériau – Certificat d'essai en usine pour la bobine utilisée
• Certificat de placage – Résultats d’épaisseur et de brouillard salin (le cas échéant)
• Certificat de conformité – Signé par le responsable de l'assurance qualité, traçable par lots

Nuote Metals est certifié ISO 9001:2015. Les déclarations RoHS et REACH sont fournies sur demande.

Comment nous travaillons – Informations pratiques

• Échantillons – 20 à 50 pièces gratuites pour les tailles standard en stock (le client paie les frais d'expédition)
• Commande d'essai – 10 000 pièces recommandées pour une première validation
• MOQ – 2 000 pièces (acier/laiton), 3 000 pièces (inox)
• Délai (stock) – 5 à 7 jours ouvrables
• Délai (baril personnalisé) – 12 à 15 jours
• Frais d'outillage – Aucun pour l'outillage à tête universelle standard (tige de 3 à 8 mm)

Trois questions auxquelles nous répondons souvent

Q1 : Quand dois-je choisir un rivet demi-creux à tête universelle plutôt qu'une tête ronde ou une tête plate ?

R : Choisissez une tête universelle lorsque vous avez besoin d'une surface d'appui plus grande qu'une tête ronde (pour éviter le passage dans des matériaux souples) mais que vous avez également besoin d'un profil plus bas pour éviter les accrocs. La tête universelle est plus large que ronde (2,0 à 2,2 × tige contre 1,6 à 1,8 ×) et est plus basse (35 à 40 % du diamètre de la tête contre 40 à 50 %). Pour le cas de poussette ci-dessus, la différence de hauteur de 0,8 mm a éliminé les accrocs du tissu. La tête ronde est plus simple et moins chère. La tête plate est destinée aux applications affleurantes. La tête universelle est l'option « premium visible » pour les assemblages mixtes.

Q2 : Les rivets demi-creux à tête universelle peuvent-ils être utilisés dans le plastique sans fissurer le bossage ?

R : Oui. La zone d'appui plus large de la tête universelle répartit la force de réglage sur une plus grande surface, réduisant ainsi la contrainte sur les matériaux fragiles comme l'ABS et le polycarbonate. Pour le plastique, nous recommandons une longueur de canon exactement de 1,0 à 1,5 mm plus longue que la pile de matériau et un réglage avec une presse (et non un marteau) à une force contrôlée. Dans le cas de la poussette, la tête universelle a empêché la fissuration de la douille en plastique que la tête ronde avait précédemment endommagée.

Q3 : Quelle est la plage de préhension maximale des rivets demi-creux à tête universelle en acier inoxydable ?

R : Pour l’acier inoxydable, nous recommandons une poignée ne dépassant pas 4 × le diamètre de la tige. Pour un rivet en acier inoxydable de 5 mm, la prise sûre va jusqu'à 20 mm. Au-delà, le canon peut s'écrouir lors de la prise et se fissurer. Pour les piles plus épaisses, nous recommandons l'acier à faible teneur en carbone (plus ductile) ou l'allongement de la longueur du canon avec un recuit intermédiaire. Nous pouvons fournir des longueurs de canon personnalisées jusqu'à 30 mm pour des diamètres de 6 mm et 8 mm. Contactez-nous avec votre épaisseur exacte de pile pour une recommandation.

Demandez un devis – Dites-nous ce dont vous avez besoin

Pour recevoir un devis ferme pour des rivets demi-creux à tête universelle, veuillez fournir :

• Diamètre de la tige (mm)
• Longueur du canon (mm) – ou épaisseur totale de votre pile de matériaux
• Matériau (acier / inox 304/316 / laiton)
• Finition (zinc / nickel / oxyde noir / passivé)
• Quantité annuelle estimée

Vous pouvez également joindre un dessin, une photo de votre rivet actuel ou un échantillon de pièce. Nous vous répondrons dans les 24 heures avec le coût de l'outillage (le cas échéant), le prix à la pièce, le délai de livraison et la politique d'échantillonnage gratuit.

Envoyez votre demande de prix à Nuote Metals dès aujourd’hui. Aucune pression, aucune obligation – juste une offre claire et compétitive.
