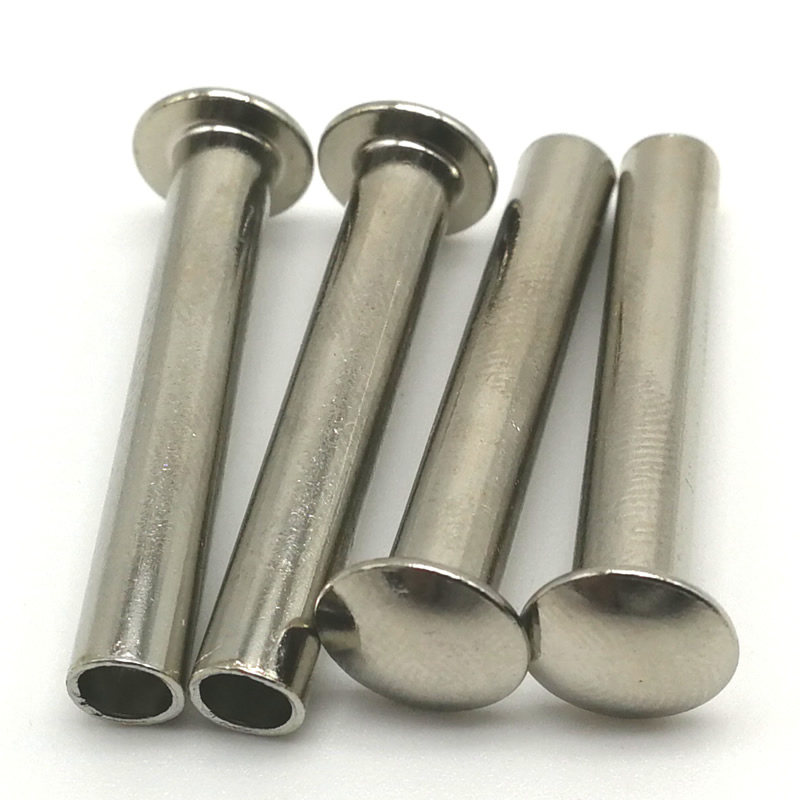

Rivets semi-tubulaires à tête bombée

Lorsque vous fixez des matériaux souples (plastique, cuir, tôle fine ou composites), un rivet à tête ronde standard échoue souvent. La surface d'appui étroite concentre la force et, avec le temps, la tête s'en sort. Lerivet semi-tubulaire à tête bombéerésout ce problème grâce à un dôme extra-large et à profil bas qui répartit la force de serrage sur une zone beaucoup plus grande.

La cavité semi-creuse réduit la force de pose jusqu'à 70 % par rapport aux rivets pleins. Vous obtenez la puissance de maintien d’un rivet sans pression lourde ni risque de fissuration de matériaux fragiles.

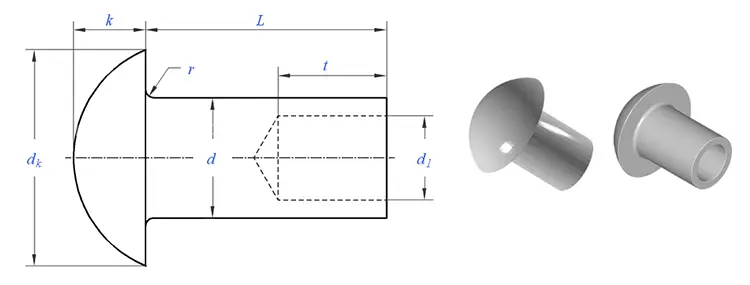

Tête en treillis par rapport aux autres têtes – Pourquoi la largeur supplémentaire est importante

La tête en treillis est le style de tête standard le plus large. Son diamètre est de 2,2 à 2,8 fois le diamètre de la tige. Comparez cela à d’autres têtes courantes :

Grâce à son dôme large et bas, le rivet agit comme une rondelle intégrée. Il répartit la charge, empêche le passage et est suffisamment affleurant pour éviter les accrocs.

Truss Head semi-tubulaire vs Truss Head solide – L’avantage semi-creux

Les deux styles de tête partagent le même profil large. La différence réside dans la tige.

La conception semi-tubulaire ne gonfle qu'au niveau de la queue, ce qui la rend idéale pour les points de pivotement et les assemblages où le matériau environnant ne doit pas être endommagé. Pour la plupart des applications de meubles, d'appareils électroniques et d'électroménagers, la version semi-tubulaire offre une résistance plus que suffisante tout en préservant l'efficacité de la production.

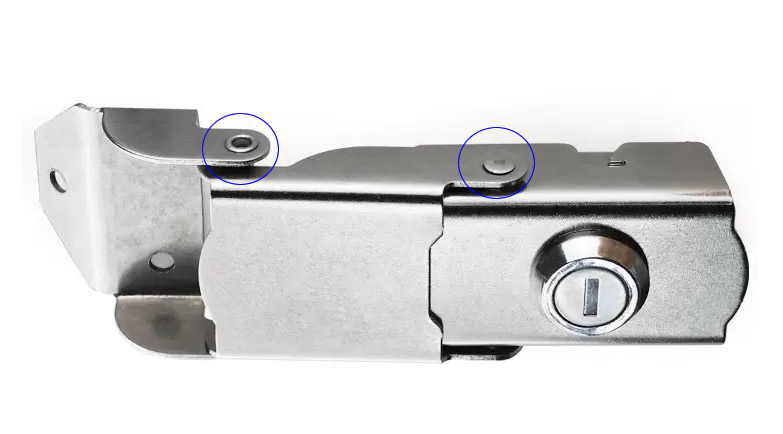

Une vraie application – Mécanisme de verrouillage en acier inoxydable

Un fabricant de cadenas industriels avait besoin d'un rivet capable de fixer la plaque de verrouillage interne sans fissurer le corps en zinc moulé sous pression. Le rivet à tête ronde d'origine s'est enfoncé sous l'effet d'une force de verrouillage répétée.

Nuote Metals a fourni 304 rivets semi-tubulaires à tête bombée en acier inoxydable – tige de 4 mm, longueur de canon de 6 mm. La tête extra large de 9 mm comble un grand trou de dégagement et empêche le passage sous 300 N de force de verrouillage répétée. Après 50 000 cycles de tests, aucun ne s'est desserré. Le client a attribué à la conception de la tête en treillis l'élimination d'une rondelle secondaire.

Matériaux et finitions – Ce que nous proposons

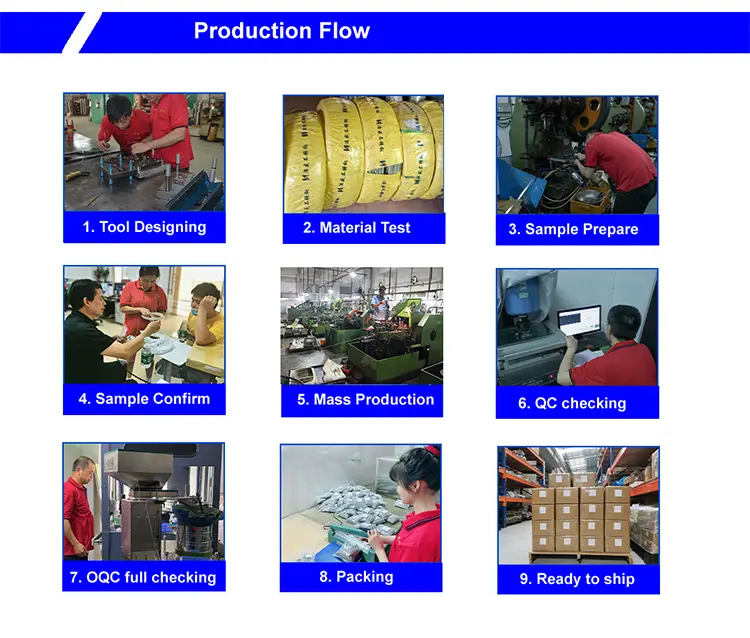

De la matière première au rivet fini – Comment nous les fabriquons

Les rivets semi-tubulaires à tête bombée sont fabriqués par frappe à froid. La large tête en treillis nécessite un formage en plusieurs étapes pour garantir un écoulement uniforme du métal sans froissement.

1. Approvisionnement en matériel– Fil certifié provenant d’usines agréées. Chaque bobine est accompagnée d'un certificat de test d'usine et d'un numéro de chaleur.

2. Inspection des matériaux entrants– Diamètre, dureté et composition du matériau vérifiés. Le spectromètre confirme la note. Le matériel non conforme aux spécifications est rejeté.

3. Configuration de l'outillage– Matrices de tête en carbure inspectées et mises en place pour le profil de la tête en treillis et la cavité semi-tubulaire.

4. Inspection du premier article– 10 rivets mesurés sur comparateur optique. Diamètre de la tête, hauteur de la tête, diamètre de la tige, longueur du canon et profondeur de la cavité vérifiés.

5. Production de masse– Contrôles en cours de fabrication : 5 rivets toutes les 500 pièces. Toute dérive arrête la presse.

6. Inspection en cours de processus– Toutes les 2 000 pièces, poser 3 rivets dans l'échantillon. Clinch a été inspecté pour vérifier la symétrie et l'étanchéité.

7. Placage ou revêtement– Appliqué comme spécifié.

8. Inspection finale à la sortie– Tri 100% optique. Échantillon AQL vérifié manuellement. Rapport dimensionnel, certificat de matériau et certificat de conformité délivrés.

Nos Certifications – Preuve de Qualité

Nuote Metals maintient une traçabilité complète et une documentation de qualité pour chaque lot de rivets semi-tubulaires à tête bombée :

• ISO 9001 : 2015 – Système de gestion de la qualité certifié
• Conformité RoHS – Vérifiée par des tests tiers SGS
• Conformité REACH – Déclaration SVHC actuelle
• Rapports de test SGS – Disponibles sur demande pour des lots spécifiques
• Certificats de matériaux – Certificats de test en usine traçables à la bobine d'origine

Toutes les certifications et rapports de tests sont disponibles en téléchargement ou sur demande. Nous croyons en une transparence totale : ce que nous prétendons, nous pouvons le prouver.

Travailler avec des clients du monde entier

Nous fournissons des rivets semi-tubulaires à tête bombée aux fabricants d’Amérique du Nord, d’Europe et d’Asie. Nos clients construisent :

• Mécanismes et quincaillerie de verrouillage – Cadenas, loquets, charnières
• Clôtures et structures extérieures – Clôtures en aluminium, panneaux de jardin
• Boîtiers électroniques – Boîtiers minces en métal et en plastique
• Intérieurs automobiles – Panneaux de garniture, assemblages souples
• Bagages et valises – Fixations poignées, équerres
• Appareils électroménagers – Assemblages de panneaux, points de charnière

Nous travaillons en partenariat avec de petits ateliers d'assemblage et de grands équipementiers – du prototypage rapide aux séries de production en grand volume.

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Quels matériaux sont disponibles pour les rivets semi-tubulaires à tête bombée ?

R : Nous proposons quatre familles de matériaux : l'acier à faible teneur en carbone (zingué, rentable pour les volumes élevés), l'acier inoxydable (304/316) (résistance permanente à la corrosion pour l'extérieur et le marin), l'aluminium (léger, non magnétique, idéal pour les clôtures et l'électronique) et le laiton (C2680) (décoratif, conducteur, non magnétique pour la quincaillerie visible). Tous les quatre sont disponibles avec le même profil de tête en treillis large.

Q : « Comment puis-je empêcher les rivets semi-tubulaires à tête bombée de traverser des matériaux souples ? »

R : La tête en treillis est spécialement conçue pour empêcher le passage. Sa large surface d'appui (2,2 à 2,8 × diamètre de tige) répartit la force de serrage sur une plus grande surface que tout autre style de tête standard. Pour de meilleurs résultats, assurez-vous que le diamètre de la tête correspond à l’épaisseur de votre matériau – nous pouvons vous recommander la taille optimale en fonction de votre application. Dans l'étude de cas de cadenas ci-dessus, la tête en treillis a éliminé le passage là où les têtes rondes avaient échoué.
