Pièces d'estampage en acier inoxydable

Pour les composants exposés à l’humidité, aux produits chimiques ou à des températures extrêmes, le choix des matériaux est essentiel.Pièces d'emboutissage en acier inoxydableoffrent une résistance à la corrosion et une résistance mécanique que l'acier au carbone ordinaire ne peut égaler, ce qui en fait la norme pour les applications médicales, agroalimentaires, marines et architecturales.

Métaux Nuotese spécialise dans la fabrication de pièces d'emboutissage en acier inoxydable à partir de nuances austénitiques (304, 316), ferritiques (430) et martensitiques (410, 420). Nos processus d'emboutissage sont optimisés pour relever les défis uniques du travail de l'acier inoxydable : écrouissage, haute résistance à la traction et usure des outils.

Que sont les pièces d’emboutissage en acier inoxydable ?

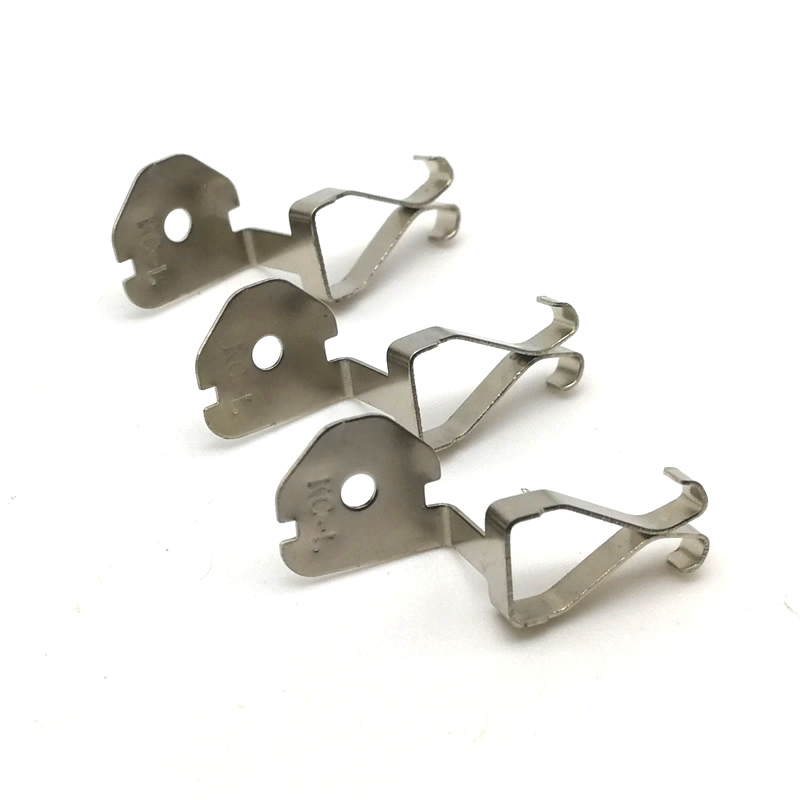

Les pièces d'emboutissage en acier inoxydable sont des composants métalliques produits en alimentant une bobine ou une feuille d'acier inoxydable dans une presse d'emboutissage équipée de matrices personnalisées. Le processus coupe, plie, forme ou dessine le matériau pour lui donner des formes finies.

Contrairement à l'acier doux, les pièces embouties en acier inoxydable contiennent au moins 10,5 % de chrome, qui forme une couche d'oxyde passive qui résiste à la rouille et aux taches. Cette couche auto-cicatrisante rend l’acier inoxydable idéal pour les applications nécessitant propreté, longévité et résistance aux environnements agressifs.

Métaux Nuoteproduit des pièces d'emboutissage en acier inoxydable réparties en trois familles principales :

--Austénitique (304, 316) – Le plus courant, non magnétique, excellente formabilité

--Ferritique (430) – Magnétique, moindre coût, bonne résistance à la corrosion

--Martensitique (410, 420) – Durcit avec traitement thermique, résistant à l'usure

Pourquoi choisir Nuote Metals pour les pièces d'emboutissage en acier inoxydable ?

Expertise matérielle

L'acier inoxydable se comporte différemment de l'acier au carbone. Les ingénieurs de Nuote Metals comprennent :

Taux d'écrouissage : l'acier inoxydable 304 durcit rapidement pendant le formage, ce qui nécessite une conception et une lubrification minutieuses des outils.

Caractéristiques de retour élastique – Une limite d'élasticité plus élevée signifie que l'acier inoxydable revient plus à sa forme d'origine que l'acier doux.

Tendances au grippage – L'acier inoxydable peut adhérer aux surfaces des outils sous pression, exigeant des matrices polies et des revêtements spécifiques.

Outillage dédié à l'acier inoxydable

Nos matrices pour pièces d'emboutissage en acier inoxydable comportent :

Acier à outils en carbure ou D2 – Résiste à l'usure abrasive de l'acier inoxydable

Revêtements TiN ou TiCN – Réduit la friction et le grippage

Rayons généreux – évite les fissures dans les virages

Jeux de précision – 8 à 12 % par côté (contre 5 à 8 % pour l'acier doux)

Spécifications techniques des pièces d'emboutissage en acier inoxydable Métaux Nuote

Nuances d'acier inoxydable disponibles

Capacités dimensionnelles

Métaux Nuoteproduitpièces d'estampage en acier inoxydabledans une large gamme de tailles.

Processus d'emboutissage pour l'acier inoxydable

Propriétés mécaniques après emboutissage

Remarque : les pièces d'emboutissage en acier inoxydable peuvent durcir pendant le formage. Spécifiez « recuit après emboutissage » si un état doux est requis.

Finitions de surface pour les pièces d'emboutissage en acier inoxydable

Métaux Nuoteoffre plusieurs finitions post-estampage pour améliorer l'apparence ou la fonction.

Finitions mécaniques

Revêtements et traitements (rares pour l'inox, mais disponibles)

Applications des pièces d'emboutissage en acier inoxydable

Fournitures Métaux Nuotepièces d'estampage en acier inoxydableaux industries nécessitant hygiène, durabilité et résistance à la corrosion.

Médical et soins de santé

Poignées et mâchoires d'instruments chirurgicaux (ébauches estampées)

Composants d'essai d'implants orthopédiques

Feuilles perforées pour bac de stérilisation

Châssis d'équipement de diagnostic

Quincaillerie et loquets pour lit d'hôpital

Transformation des aliments et des boissons

Maillons de chaîne de bande transporteuse

Supports de membrane de pompe

Supports de montage des pales du mixeur

Composants de la buse de remplissage

Colliers et brides pour tuyaux sanitaires

Marine et Offshore

Bases et charnières de taquets pour bateaux

Plaques arrière pour quincaillerie de pont

Colliers de serrage pour système d'échappement (qualité 316)

Boîtiers de filtre à eau salée

Pièces de boîtier électrique pour plate-forme offshore

Véhicules automobiles et commerciaux

Joints de collecteur d'échappement

Supports du système de carburant

Boucliers thermiques turbo

Composants du bras d'essuie-glace (inox 430)

Anneaux d'arrimage pour caisse de camion

Chimique et Industriel

Supports d'actionneur de vanne

Plaques d'usure de pompe

Supports de boîtier de filtre

Boîtiers pour équipements de laboratoire

Composants du manomètre

Assurance qualité pour les pièces d'emboutissage en acier inoxydable – EEAT en pratique

Métaux Nuoteapplique des protocoles de qualité rigoureux spécifiques à l’acier inoxydable.

Expérience avec l'écrouissage

Nos ingénieurs en emboutissage ont plus de 10 ans d'expérience dans le domaine des aciers inoxydables austénitiques. Nous utilisons l'analyse par éléments finis (FEA) pour prédire l'amincissement et la fissuration au niveau des courbures, en ajustant la géométrie de la matrice pour maintenir une épaisseur minimale.

Expertise en tests de corrosion

Pour les pièces d’emboutissage en acier inoxydable destinées aux environnements sévères, nous proposons :

Essais au brouillard salin (ASTM B117) – 200 à 1 000 heures selon la qualité

Vérification de passivation – Test au sulfate de cuivre ou au ferroxyle selon ASTM A967

Test de corrosion intergranulaire – Pour pièces soudées en acier inoxydable (ASTM A262)

Autorité à travers les normes

Nos pièces d'emboutissage en acier inoxydable sont conformes à :

ASTM A240/A240M – Norme pour les tôles/plaques en acier inoxydable

ISO 9001 : 2015 – Gestion de la qualité

ISO 13485 – Qualité des dispositifs médicaux (disponible sur demande)

Conformité FDA – Pour les applications en contact alimentaire (certification des matériaux)

La confiance grâce à la traçabilité

Chaque lot de pièces d'emboutissage en acier inoxydable de Nuote Metals comprend :

Certificat d'essai en usine (MTC) – Propriétés chimiques et mécaniques

Rapport d'inspection – Dimensions clés avec valeurs mesurées réelles

Certificat de passivation (si appliqué) – Date, méthode, résultat du test

Échantillons de pièces – 10 pièces expédiées avant la sortie de production

Défis courants liés aux pièces d'emboutissage en acier inoxydable et comment Nuote Metals les résout

Questions fréquemment posées sur les pièces d'emboutissage en acier inoxydable

Vous trouverez ci-dessous les demandes techniques les plus courantes reçues par Nuote Metals concernantpièces d'estampage en acier inoxydable.

Q1 : Quelle est la différence entre l'acier inoxydable 304 et 316 pour les pièces d'emboutissage en acier inoxydable ? Lequel dois-je choisir ?

R : La principale différence réside dans la teneur en molybdène. L'acier inoxydable 304 contient 18 % de chrome et 8 % de nickel, offrant une excellente résistance générale à la corrosion. Le 316 ajoute 2 à 3 % de molybdène, ce qui améliore considérablement la résistance aux chlorures (eau salée, sels de déglaçage, eau de Javel). Pour les pièces d'emboutissage en acier inoxydable utilisées en intérieur ou en eau douce, le 304 est suffisant et plus économique. Pour les environnements marins, les applications extérieures côtières, les usines chimiques manipulant des chlorures ou la transformation des aliments avec des saumures salées, Nuote Metals recommande le 316. Notez que le 316 est environ 15 à 20 % plus cher que le 304 et a une formabilité légèrement inférieure (nécessite des rayons de courbure plus généreux). Si vos pièces d'emboutissage en acier inoxydable seront soudées, nous vous suggérons le 304L ou le 316L (versions à faible teneur en carbone) pour éviter la sensibilisation et la corrosion intergranulaire dans la zone affectée thermiquement.

Q2 : Comment Nuote Metals empêche-t-il le grippage lors de l’emboutissage de pièces en acier inoxydable ? Pourquoi le grippage est-il un problème ?

R : Le grippage est le transfert par soudage à froid d’un matériau en acier inoxydable vers la surface de la matrice. Cela se produit parce que la couche d’oxyde passive de l’acier inoxydable peut être brisée sous pression, permettant ainsi un contact métal nu sur métal. Le grippage provoque des surfaces de pièces rugueuses, une dérive dimensionnelle et une éventuelle défaillance de la matrice. Nuote Metals empêche le grippagepièces d'estampage en acier inoxydableà travers trois méthodes. Tout d’abord, nous utilisons des inserts en carbure polis à un Ra de 0,1 µm ou mieux : des surfaces plus lisses réduisent les points d’adhérence. Deuxièmement, nous appliquons des revêtements PVD (TiN ou TiCN) sur les poinçons et les outils de formage, créant ainsi une barrière dure à faible friction. Troisièmement, nous sélectionnons des lubrifiants extrême pression sans chlore spécialement formulés pour l’acier inoxydable austénitique. Pour les pièces d'emboutissage en acier inoxydable à grand volume, nous mettons également en œuvre des systèmes de micro-lubrification automatique qui appliquent de l'huile fraîche à chaque coup. Si le grippage persiste, nos capteurs intégrés détectent la force de dénudage accrue et arrêtent automatiquement la presse.

Q3 : Pouvez-vous produire des pièces d’emboutissage en acier inoxydable sans bavures sur les bords cisaillés ? Quelle est votre hauteur de bavure standard ?

R : Les bords sans bavures sont techniquement impossibles avec l'estampage conventionnel, car le cisaillement laisse toujours une petite crête surélevée sur un côté. Cependant, Nuote Metals contrôle étroitement les bavures. Notre limite d'acceptation standard pour les pièces d'emboutissage en acier inoxydable est une hauteur de bavure ≤ 5 % de l'épaisseur du matériau (par exemple, 0,05 mm maximum pour un matériau de 1,0 mm d'épaisseur). Pour les applications ne nécessitant pratiquement aucune bavure (par exemple, pièces en contact avec des tissus humains ou une isolation de fil délicate), nous proposons un ébavurage secondaire par culbutage vibrant (élimine les bavures jusqu'à ≤ 0,02 mm et ajoute un léger rayon de bord) ou par électropolissage (dissout chimiquement les micro-bavures et améliore la finition de surface). Spécifiez « pas d'arêtes vives » ou « hauteur de bavure max 0,03 mm » sur votre dessin. Pour les pièces d'emboutissage en acier inoxydable de grand volume où les bavures sont inacceptables, nous pouvons recommander un découpage fin (un processus alternatif) ou un meulage secondaire, bien que les deux augmentent le coût. Contactez Nuote Metals avec votre exigence de limite de bavure pour une évaluation de faisabilité.

Q4 : Les pièces d’emboutissage en acier inoxydable nécessitent-elles une passivation après l’emboutissage ? Quand est-ce nécessaire ?

R : La passivation est un traitement chimique qui élimine les particules de fer libres de la surface dupièces d'estampage en acier inoxydable. Lors de l'emboutissage, l'outillage peut transférer des particules de fer microscopiques sur la pièce. Ces particules de fer peuvent rouiller, créant des taches rouges qui compromettent la résistance à la corrosion. La passivation dissout ces particules sans attaquer l’acier inoxydable riche en chrome sous-jacent. Nuote Metals recommande la passivation pour les pièces d'emboutissage en acier inoxydable utilisées dans les dispositifs médicaux, le contact alimentaire, les environnements marins ou toute application où les taches de rouille sont inacceptables. La passivation est également requise par la norme ASTM A967 pour certaines spécifications médicales et aérospatiales. Pour les pièces d'emboutissage industrielles générales en acier inoxydable (par exemple, supports, pinces, boîtiers) utilisées à l'intérieur, la passivation est souvent facultative. Nous pouvons fournir des pièces embouties ou avec passivation. Notre ligne de passivation utilise de l'acide citrique (respectueux de l'environnement) et comprend des tests de vérification selon ASTM A967.

Pourquoi s'associer à Nuote Metals pour des pièces d'emboutissage en acier inoxydable ?

La sélection du bon fournisseur de pièces d'emboutissage en acier inoxydable nécessite une expertise en matière de comportement des matériaux, de conception d'outils et de post-traitement. Nuote Métaux propose :

Plus de 10 ans d'expérience dans l'estampage spécifique de l'acier inoxydable

Nuances en stock – 304, 304L, 316, 316L, 430, 410, 301

Passivation interne – Ligne d'acide citrique avec tests de vérification

Tolérances jusqu'à ±0,05 mm – Sur les caractéristiques critiques

Volumes de 1 000 à 5 000 000+ pièces

Examen DFM gratuit – Pour les nouvelles conceptions de pièces d'emboutissage en acier inoxydable

Exemple de programme – 20 pièces gratuites provenant des outils de production

Traçabilité complète – Certificats d'usine et rapports d'inspection avec chaque commande

ContactMétaux Nuoteaujourd'hui pour télécharger votre dessin ou discuter de vos besoins en matière de pièces d'emboutissage en acier inoxydable.
