Rivets semi-creux

Vous connaissez ce sentiment de naufrage. La presse descend, le rivet se met en place et vous entendez un craquement. Ou pire, on n'entend rien, mais trois mois plus tard, une panne de terrain revient. La pièce a réussi. L'articulation s'est desserrée. Le client est mécontent.

Voici le problème : la plupart du temps, ce n’est pas de votre faute. Vous utilisez le bon matériel. Votre presse est calibrée. Le design semble solide sur le papier. Alors pourquoi fairerivets semi-creux-parfois appelés rivets semi-tubulaires, semi-tubulaires ou à extrémités creuses- continuent d'échouer en production ?

Laissez-moi vous expliquer ce que nous avons appris après en avoir fabriqué des millions chez Nuote Metals. Pas d'un catalogue. De vrais clients qui sont venus nous voir avec les mêmes problèmes que vous rencontrez.

La règle des 70 % (et pourquoi elle change tout)

Un rivet solide a besoin d'environ 3,5 tonnes de force pour fixer une tige de 5 mm. Un rivet semi creux ? Environ 1,0 à 1,2 tonnes. C'est 70 % de force en moins.

Qu’est-ce que cela signifie concrètement sur votre chaîne de production ?

• Moins de stress sur votre outillage– Votre presse dure plus longtemps et vous ne remplacez pas les matrices aussi souvent.
• Moins de stress sur vos matériaux– Si vous travaillez avec des métaux fins, des plastiques ou des assemblages délicats, cette réduction de 70 % représente la différence entre un joint propre et une pièce fissurée.
• Cycles plus rapides– Les presses plus légères font un cycle plus rapide. Moins de temps par rivet s'accumule rapidement lorsque vous utilisez 50 000 pièces.

Mais voici le problème : la cavité doit être correcte. Trop superficiel, et vous combattez toujours les forces des rivets solides. Trop profond et le corps à corps est faible. Chez Nuote Metals, nous maintenons la profondeur de la cavité entre 45 et 55 % de la longueur du canon, l'endroit idéal où la paroi creuse roule proprement sans se fissurer.

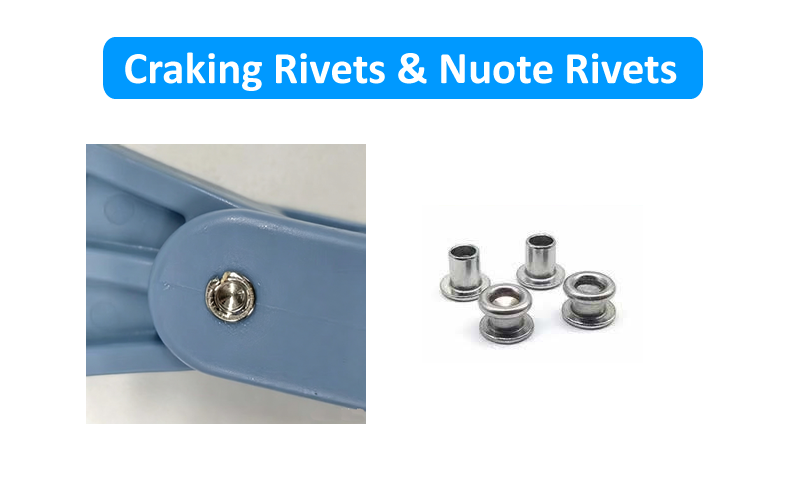

La question la plus courante que nous recevons : « Pourquoi mes rivets se fissurent-ils ? »

Nous entendons cela au moins deux fois par semaine. Un client appelle, frustré, car ses rivets se fendent lors de la pose. Voici ce que nous avons trouvé :

Problème n°1 : Le matériau n’est pas adapté à l’application.

L'acier inoxydable durcit rapidement. C'est fort, mais ça ne pardonne pas. Si vous placez de l'acier inoxydable dans un trou étroit avec une haute pression, le métal durcit avant de pouvoir rouler et se fissure. Le passage à l’acier à faible teneur en carbone ou au laiton résout souvent le problème immédiatement. Ils sont plus ductiles et ne ripostent pas de la même manière.

Problème n°2 : La profondeur de la cavité est trop profonde.

Si la cavité dépasse 55 % de la longueur du canon, la paroi restante est trop fine pour supporter l'action de roulement. Le métal se plie au lieu de rouler. Nous mesurons la profondeur de la cavité sur chaque premier article et nous pouvons l'ajuster entre 45 et 50 % si c'est ce dont votre application a besoin.

Problème n°3 : La force de réglage est trop élevée.

Vous utilisez un design semi-creux, mais vous le placez comme s'il était solide. Les rivets solides ont besoin de force. Ceux-ci ont besoin de finesse. Si votre presse est réglée trop haut, la paroi creuse se fissure. Nous vous recommandons de réduire la force de 30 % lorsque vous passez du solide au semi-creux, puis d'ajuster à partir de là.

Problème n°4 : La longueur du canon est trop courte.

Celui-ci est étonnamment courant. La longueur du canon doit être de 1,5 à 2,0 mm plus longue que l'épaisseur totale de votre pile de matériaux. S'il est trop court, la section creuse touche le fond avant que le corps à corps ne se forme et vous obtenez un joint faible. Envoyez-nous votre pile de matériaux et nous vous recommanderons la longueur exacte.

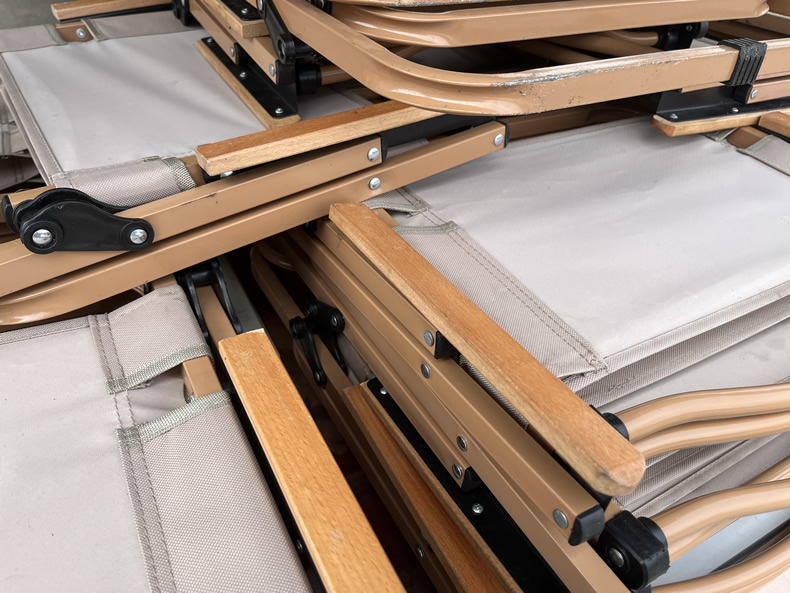

Un vrai : 250 000 rivets, pas de fissures

Nous avons travaillé avec un fabricant de meubles l'année dernière. Ils fabriquaient des chaises pliantes et utilisaient des rivets solides pour les charnières à ciseaux. Les taux de rejet étaient de 6 à 7 %. Les rivets solides fissuraient les bagues en nylon. Ils avaient besoin d'une solution qui leur permettrait de maintenir leur vitesse de production sans détruire les pièces.

Nous avons fourni des rivets semi-creux en acier zingué : tige de 4,0 mm, tête ronde de 7,0 mm, longueur de canon de 10,0 mm. La force de fixation de la cavité est passée de 3,5 tonnes à 1,0 tonne. Les fissures se sont arrêtées. Complètement.

Ils ont testé 1 000 pièces sur 500 chaises, effectué 50 000 cycles de réglage et n’ont eu aucun échec. Ils commandent désormais 250 000 rivets semi-creux par an à Nuote Metals, et leur taux de rejet est inférieur à 0,3 %.

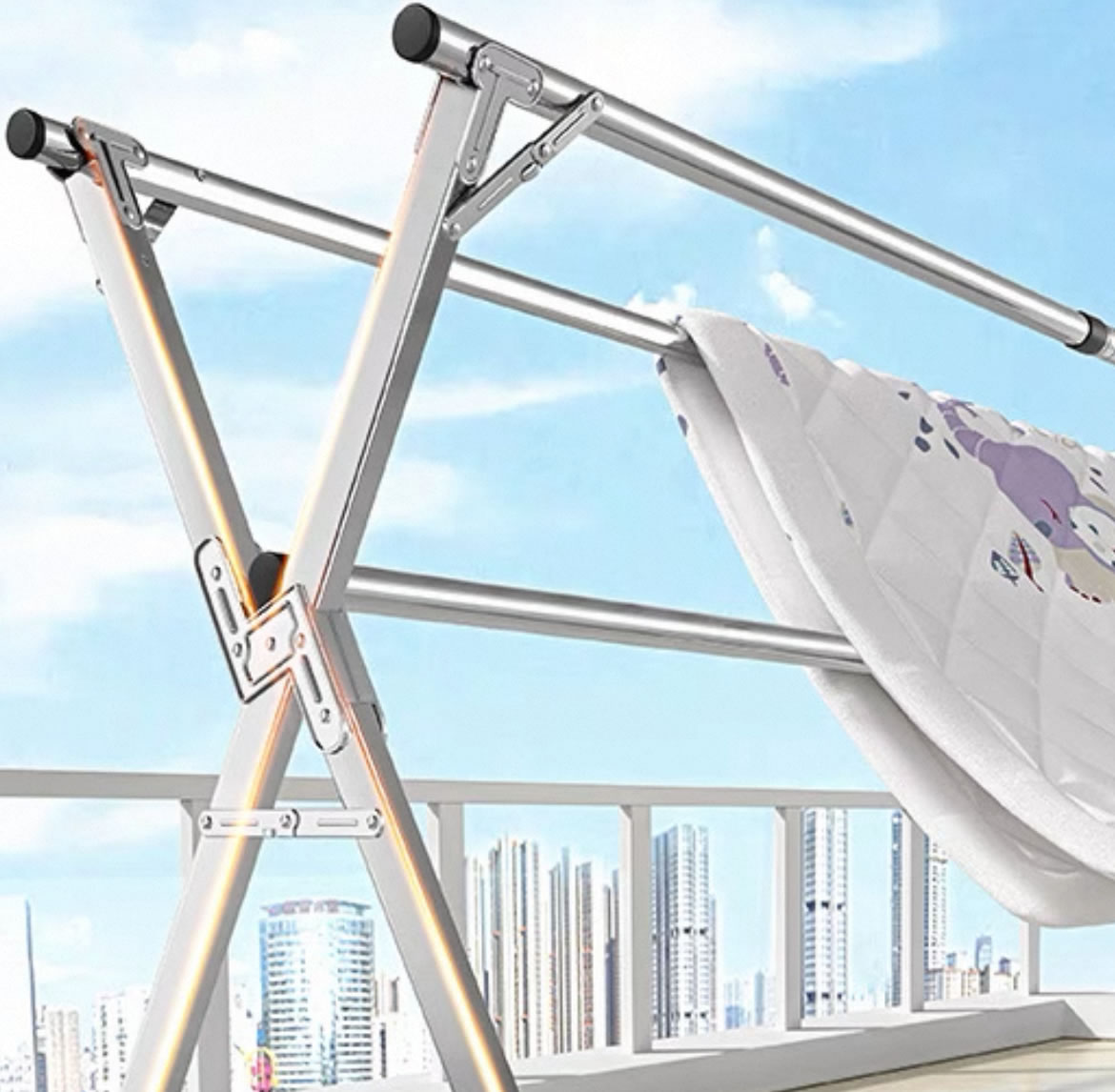

Un autre : 300 000 rivets pour racks en aluminium

Un fabricant d’étendoirs en aluminium avait un problème différent. Leurs rivets en aluminium massif fonctionnaient, mais la chaîne de montage était lente. Une force de réglage élevée signifiait une configuration minutieuse de la presse, et tout désalignement déformait le tube fin.

Nous leur avons fourni des rivets semi-creux en aluminium : tige de 4,0 mm, tête ronde de 7,0 mm, longueur de canon de 10,0 mm. Finition unie. Rien d'extraordinaire.

La force de prise a diminué de 60 %. La distorsion a disparu. La vitesse d'assemblage a augmenté de 35 %. Ils ont testé 1 000 rivets sur 500 racks, effectué 10 000 cycles de pliage avec une charge de 15 kg et n'ont constaté aucun desserrage. Aujourd’hui, ils nous commandent 300 000 pièces par an.

Ce que nous faisons réellement

Les rivets semi-creux de Nuote Metals se déclinent en :

• Diamètres de tige :1,5 mm à 8,0 mm
• Matériels: Acier bas carbone, acier inoxydable (304/316), laiton (C2680), cuivre (C11000), aluminium (5052/5056)

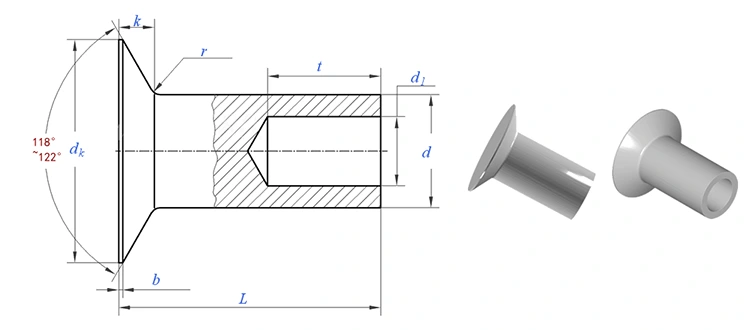

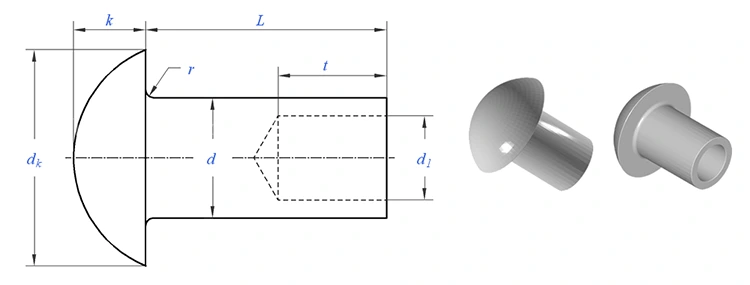

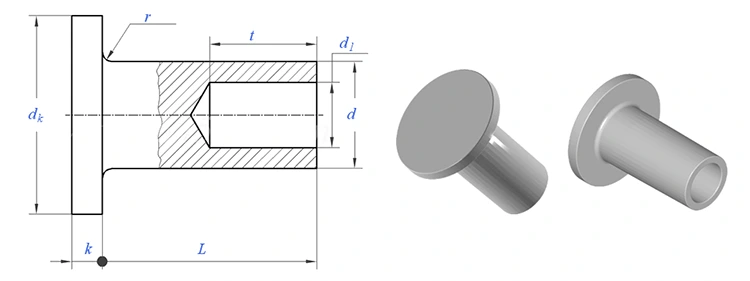

• Styles de tête :Rond, plat, ovale, treillis, poêle, universel, champignon, fraisé
• Finitions :Zingué, oxyde noir, passivé, laqué, nickelé, vieilli, anodisé, brut

Toutes les longueurs personnalisées. Rien de standard. Parce que chaque application est différente.

Le processus : ce que nous vérifions et pourquoi

Nous ne effectuons pas de tests par lots au hasard. Chaque lot passe par ceci :

• Fil entrant – Diamètre et dureté vérifiés avant production. Le spectromètre vérifie la composition du matériau. Si la bobine n’est pas conforme aux spécifications, nous la rejetons avant qu’elle n’arrive sous presse.
• Premier article – 10 rivets mesurés sur un comparateur optique. Chaque dimension est vérifiée : tige, tête, longueur du canon, profondeur de la cavité.
• En cours de fabrication – 5 rivets toutes les 500 pièces. Dimensions critiques vérifiées avec des pieds à coulisse numériques. Toute dérive arrête la presse.
• Test de réglage – Toutes les 2 000 pièces, nous en mettons 3 dans un échantillon de votre matériau réel. Nous inspectons le clinch pour vérifier sa symétrie, son étanchéité et ses fissures.
• Tri final – contrôle 100% optique. Échantillon AQL vérifié manuellement.

Les tolérances que nous tenons :

Ce que vous obtenez lorsque vous commandez

A l'arrivée de vos rivets, vous obtenez un dossier complet :

• Certificat matériau – Composition chimique et propriétés de traction de la bobine d'origine. Traçable au numéro de chaleur.
• Fiche d'inspection – Mesures réelles de 10 rivets de votre lot. Pas « dans les limites de tolérance » – les chiffres réels.
• Certificat de finition – Épaisseur du placage vérifiée par XRF (le cas échéant).
• Document de conformité – Signé par notre responsable QA, avec un numéro de lot unique.

Nous conservons des copies pendant cinq ans. Tu devrais garder le tien aussi.

Trois questions que nous recevons réellement

Q : « Quelle est la différence entre un semi-creux et un semi-tubulaire ? »

R : Rien. C'est le même produit. Deux noms pour la même attache : un rivet avec une cavité peu profonde à la queue. Certaines industries utilisent un terme, d’autres un autre. Nous faisons les deux.

Q : « Puis-je les utiliser à l'extérieur ?

R : Oui, avec la bonne finition. Pour les applications extérieures, nous recommandons :

• Rivets semi-creux en acier inoxydable (304 ou 316) avec finition passivée pour une résistance permanente à la corrosion
• Acier zingué avec chromate jaune pour 96 heures de résistance au brouillard salin
• Aluminium avec finition anodisée pour des assemblages extérieurs légers

Q : « Comment choisir la bonne longueur de canon ? »

R : Longueur du canon = épaisseur de votre pile de matériaux + 1,5 à 2,0 mm. Si vous joignez deux feuilles de 2 mm (total 4 mm), choisissez une longueur de canon de 5,5 à 6,0 mm. Trop court et le corps à corps est faible. Trop longtemps, et le canon s'effondre. Envoyez-nous votre pile de matériaux et nous vous recommanderons la longueur exacte.

Nuote Metals – Dongguan, Chine. Certifié ISO 9001 : 2015. Échantillons gratuits disponibles. Contactez-nous avec vos spécifications : nous vous répondrons dans les 24 heures avec le coût de l'outillage (le cas échéant), le prix à la pièce et le délai de livraison.
