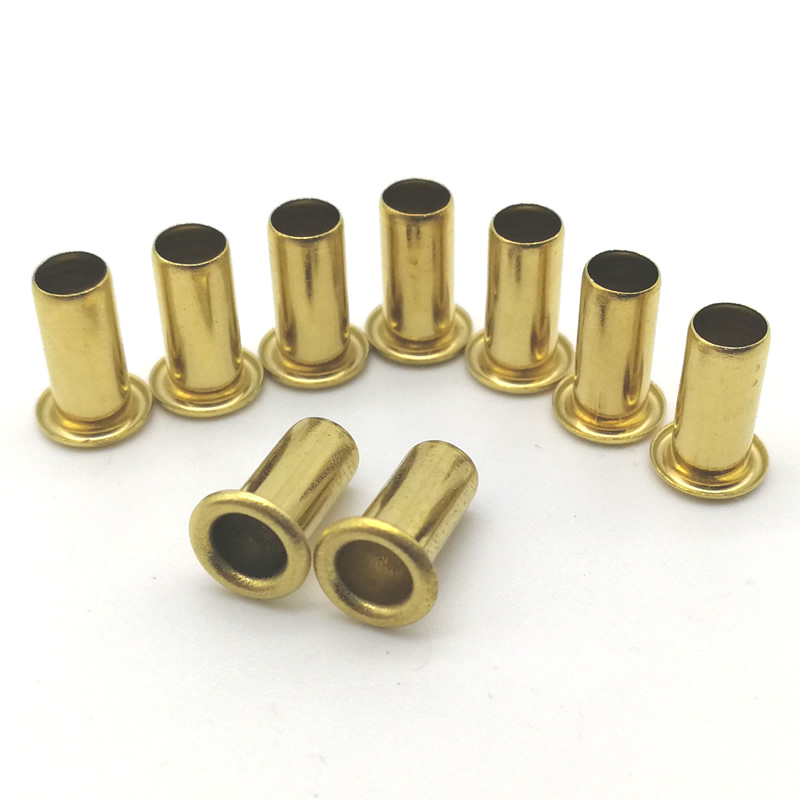

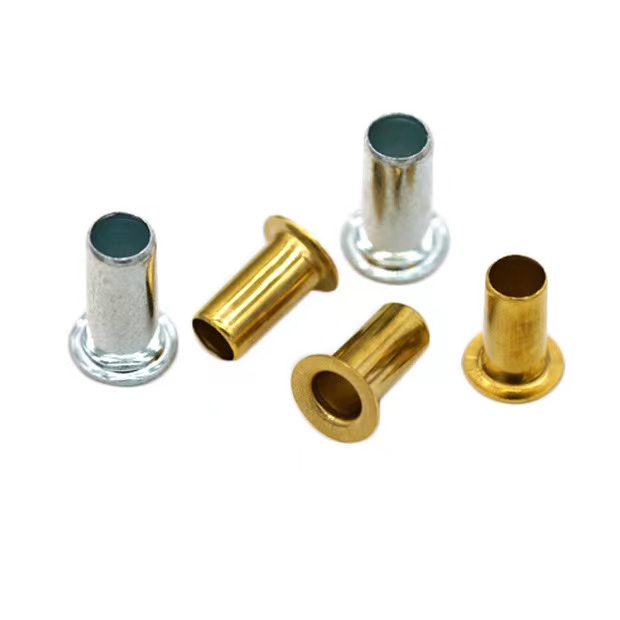

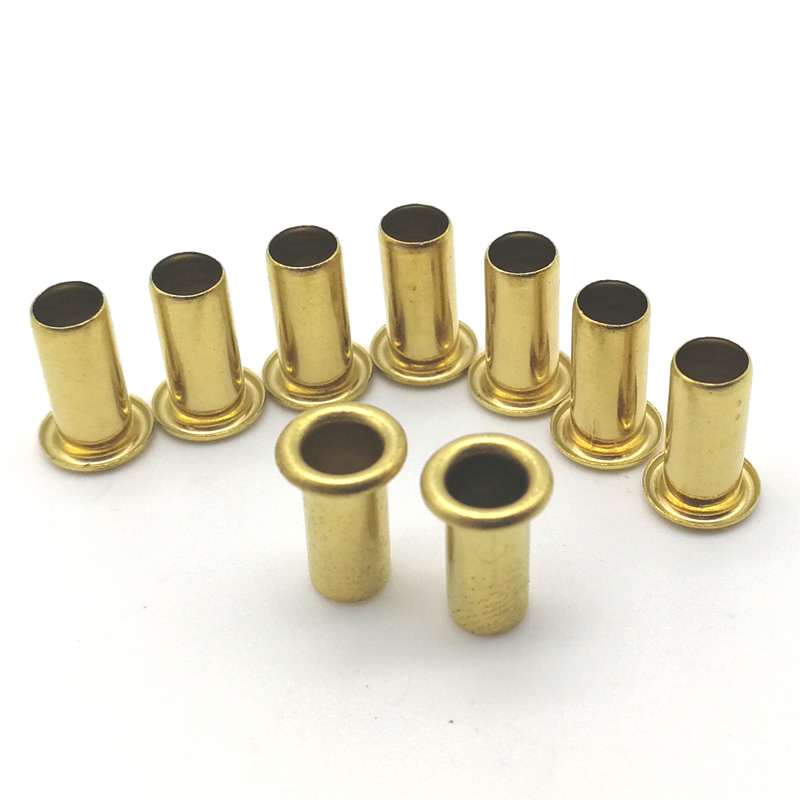

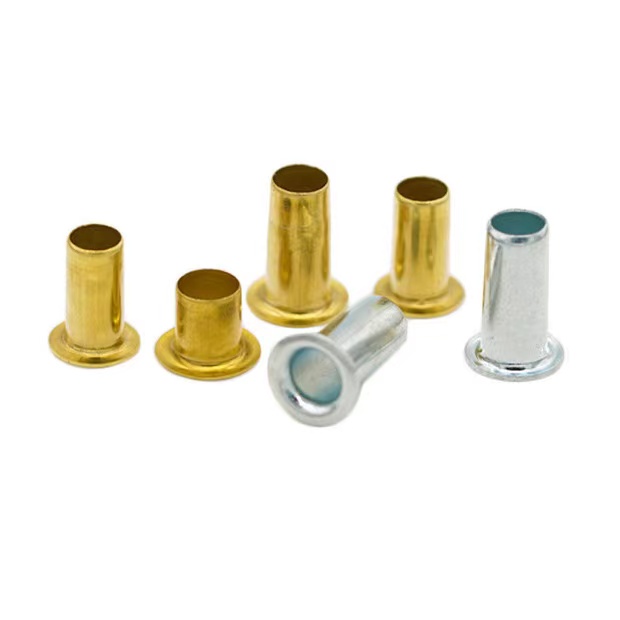

Oeillet perforé

Pour renforcer des trous dans du tissu, du cuir ou de la tôle fine, ce composant offre une solution simple et permanente. Contrairement aux alternatives étirées ou tubulaires, unoeillet perforéest formé en extrudant un corps à partir d'un disque plat, ce qui donne une pièce sans soudure et sans bavures, adaptée à un assemblage en grand volume.

Nuote Métauxsuit un protocole de fabrication strict en sept étapes pour chaque commande, de l'approvisionnement en matériaux à l'inspection finale. Ce guide détaille notre processus, nos options de matériaux, nos données dimensionnelles et nos politiques de qualité transparentes.

Applications du monde réel

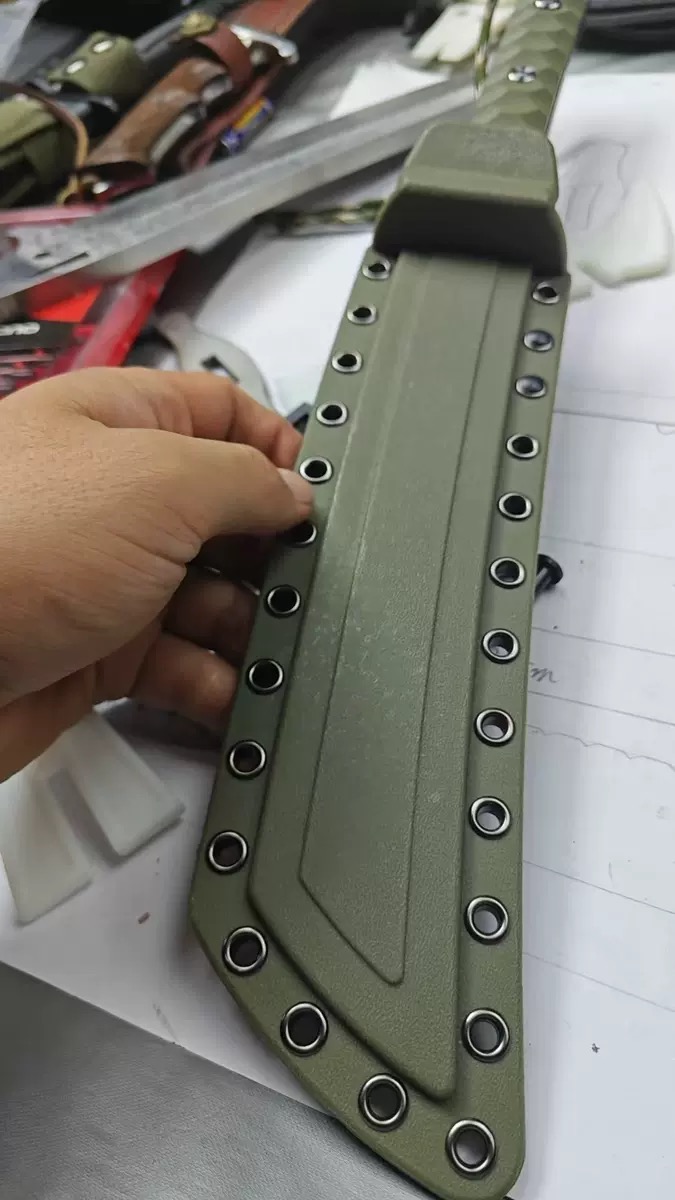

Cas 1 – Accents décoratifs de couteaux jouets (plastique ABS, œillet perforé en laiton)

Un fabricant de jouets pour enfants souhaitait ajouter un look réaliste et haut de gamme à sa série de couteaux de jeu. La conception nécessitait de petits points métalliques autour de la lame et du manche pour imiter l'apparence des rivets sur un véritable outil. Ces accents étaient purement décoratifs et non porteurs. Les exigences étaient les suivantes : brillant, sans danger pour les enfants, facile à installer et suffisamment sécurisé pour survivre à un jeu difficile.

Nous avons fourni des composants d'œillets perforés en laiton (diamètre intérieur de 3 mm, bride extérieure de 6 mm, longueur de corps courte de 2 mm, finition laquée). Le corps peu profond permettait à l'œillet de reposer presque au ras de la surface ABS. La finition en laiton brillant confère au jouet un aspect « authentique » haut de gamme. L'œillet perforé n'ayant pas de bavures pointues, il a passé avec succès tous les tests de sécurité contre les accrocs de doigts. Nous recommandons une installation simple du piquet chauffant : réchauffez légèrement l'œillet et enfoncez-le dans un évidement prémoulé. Après 10 000 cycles de chutes et d'impacts, aucun des œillets décoratifs ne s'est desserré ou n'est tombé. Le client utilise désormais nos œillets perforés en laiton sur quatre modèles de jouets comme élément de design signature.

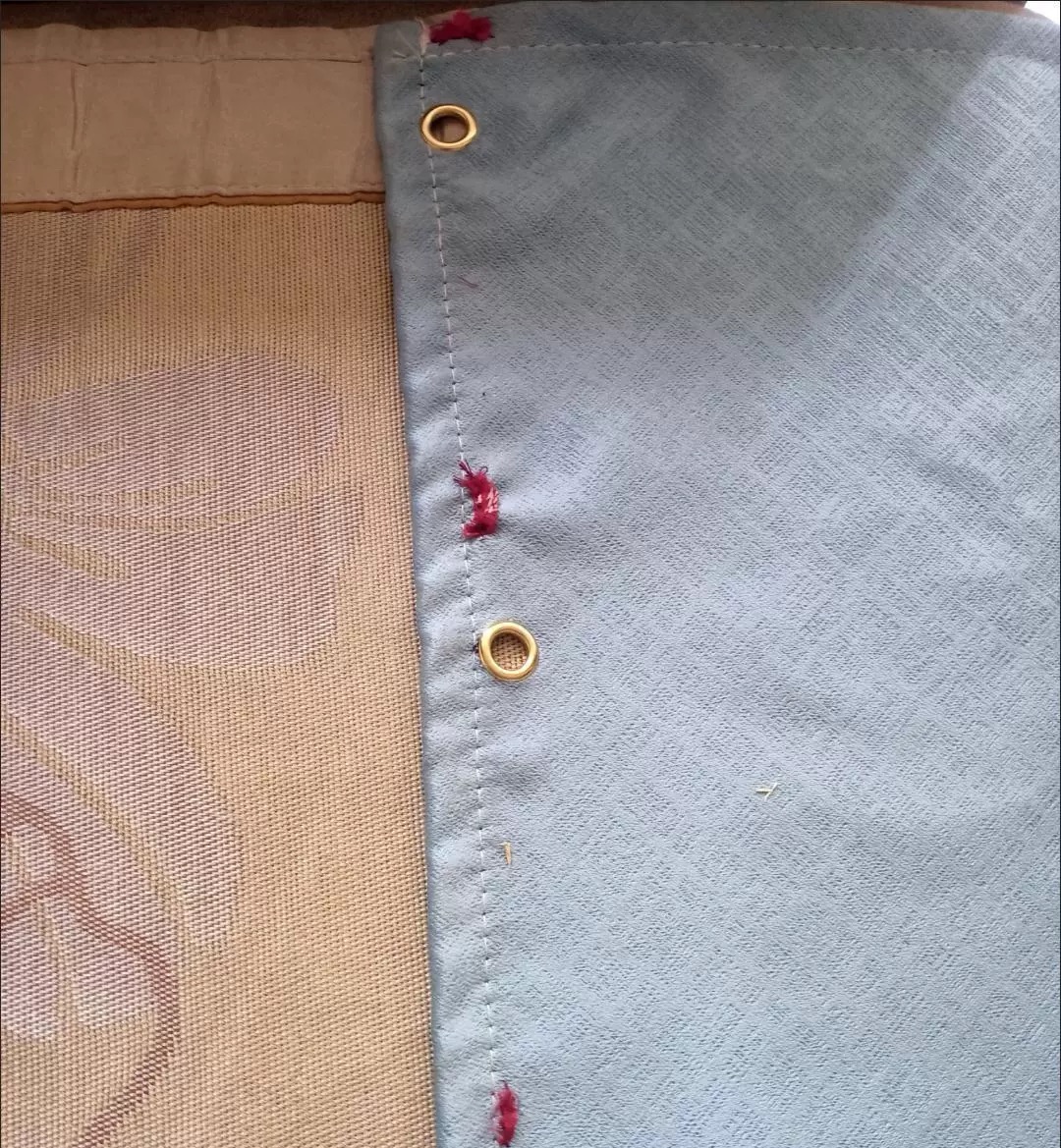

Cas 2 – Point d'arrimage de la bâche

Un fabricant de bâches industrielles avait besoin d'un œillet résistant à la corrosion pour les bâches de camions lourds exposées au sel de déneigement et à la pluie. Les anciens œillets en aluminium se sont déformés sous forte tension et se sont corrodés après un hiver. Ils avaient besoin d'une solution plus solide et antirouille, capable de résister à une force de traction de 200 kg.

Nous recommandons des pièces à œillets perforées en laiton (diamètre intérieur 8 mm, bride extérieure 15 mm, longueur du corps 8 mm, finition laquée). Le matériau en laiton offre une excellente résistance à la corrosion dans des conditions extérieures tout en restant facile à régler. Le corps sans couture de l’œillet perforé roulait fermement contre le tissu PVC, empêchant ainsi le passage. La large bride en laiton répartit la charge uniformément, éliminant la déformation. Après deux ans d'utilisation sur le terrain avec 5 000 bâches, aucune panne n'a été signalée. Le client a depuis converti tous les couvercles robustes par nos œillets perforés en laiton.

Différents types d'œillets que nous pouvons fabriquer

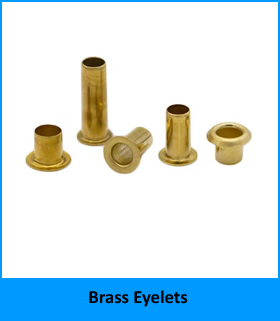

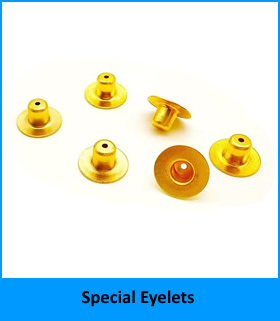

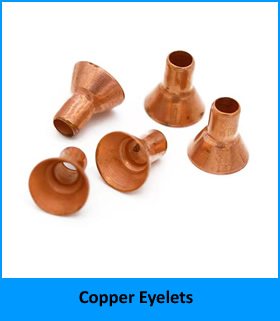

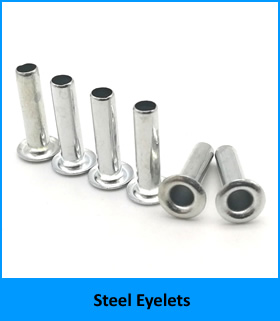

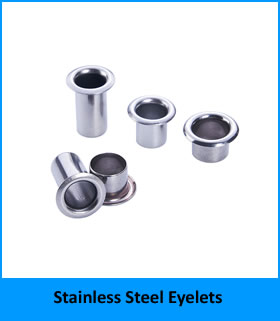

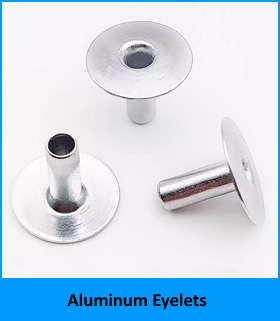

Nuote Métauxproduit différents types d'œillets, tels que des œillets en laiton, des œillets en acier, des œillets en acier inoxydable, des œillets en aluminium, des œillets en cuivre et des œillets spéciaux.





Paramètres techniques – Matériaux et dimensions

Nous proposons ces œillets en quatre familles de matériaux.

Options matérielles

Matériel	Notes	Finition typique	Résistance à la corrosion
Laiton	C26000	Laqué, antique, nickel	Bon (intérieur/marin)
Acier à faible teneur en carbone	SPCC, Q195	Plaqué zinc (transparent/bleu/jaune)	Modéré à bon
Aluminium	5052, 1100	Anodisé transparent ou coloré	Bon (brouillard salin plus de 100 heures)
Acier inoxydable	304, 316	Passivé, microbillé	Excellent (marin/chimique)

Plage dimensionnelle standard

Diamètre intérieur (mm)	Bride extérieure (mm)	Longueur du canon (mm)	Plage de préhension (mm)
3.0	6,0 – 6,5	3,4,5	1,0 – 3,5
4.0	7,5 – 8,0	4,5,6	1,5 – 4,5
5.0	9,0 – 10,0	5,6,7	2,0 – 5,5
6.0	10,5 – 11,5	6,7,8	2,5 – 6,5
8.0	13,5 – 15,0	7,8,10	3,0 – 8,0
10.0	16,0 – 18,0	8,10,12	3,5 – 10,0

En fait, nous avons plus de 3000 tailles différentes d’œillets en stock, voici seulement quelques tailles.

Processus de production en sept étapes

Nous suivons ce flux de travail pour chaque lot.

Étape par étape, de la matière première à la pièce finie

1. Approvisionnement en matériaux– Les bobines certifiées en laiton, en acier, en aluminium ou en acier inoxydable sont achetées auprès d'usines agréées. Chaque serpentin est étiqueté avec un numéro de chaleur et une qualité.
2. Inspection des matériaux– Les bobines entrantes sont testées à l’aide d’un spectromètre pour vérifier la composition chimique. L'épaisseur est vérifiée avec un micromètre laser.
3. Personnalisation ou configuration des outils– Pour les nouvelles dimensions, nous concevons et usinons des matrices progressives en carbure (délai 15 à 25 jours). Pour les tailles standards, nos techniciens installent et alignent la matrice existante.
4. Inspection du premier article– La presse traite 20 à 50 échantillons. Notre équipe d'assurance qualité mesure toutes les dimensions (ID, OD, longueur du canon, épaisseur de la bride). Des échantillons sont envoyés au client pour approbation.
5. Production de masse– Après approbation, la presse tourne à une vitesse de 200 à 600 coups par minute, produisant jusqu'à 30 000 composants par heure. Des contrôles en cours de fabrication ont lieu toutes les 2 000 pièces.
6. Placage sous-traité (si nécessaire)– Pour les pièces en acier ou en laiton nécessitant des finitions en zinc, nickel ou antique, nous envoyons des lots à nos partenaires de placage certifiés. L'épaisseur du placage est vérifiée par XRF.
7. Inspection finale à la sortie– Les lots finis sont triés optiquement à 100 % pour les dimensions critiques. Un échantillon aléatoire (AQL 1.0) est prélevé pour une vérification dimensionnelle complète et un test de traction. Un certificat de conformité est délivré avec chaque expédition.

Ce flux de travail en sept étapes garantit que chaqueoeillet perforéquitter notre usine répond aux tolérances et aux propriétés des matériaux que nous promettons.

Regardez notre vidéo pour savoir comment nous fabriquons les œillets

Assurance qualité et certifications

Nous conservons les éléments suivants pour chaque lot :

• Portée de la certification
• ISO 9001 : 2015 Système complet de gestion de la qualité
• RoHS (2011/65/UE) Limites de plomb, de cadmium et de mercure (testé SGS)
• Déclaration REACH SVHC (liste actuelle)
• Déclaration d’absence de minerais de conflit en RDC

Chaque expédition comprend un certificat d'essai en usine, un rapport d'inspection dimensionnelle, un certificat d'épaisseur de placage (le cas échéant) et un certificat de conformité signé.

Politiques transparentes

• Politique d'échantillonnage – 20 pièces gratuites pour toute taille standard (le client paie les frais d'expédition)
• Quantité minimale de commande – 2 000 pièces pour l'acier/laiton ; 5 000 pour l'inox/aluminium
• Délai de livraison – 5 à 7 jours ouvrables pour les tailles en stock ; 12 à 15 jours pour les finitions personnalisées
• Frais d'outillage – Aucun pour les ID standard et les longueurs de canon
• Politique de retour – Pièces défectueuses remplacées sans frais

Nuote Métauxne facture pas la requalification ou le rééchantillonnage lorsque les tolérances ne sont pas respectées.

Foire aux questions

Q1 : Quelle est la différence entre un œillet perforé et un rivet tubulaire ?

R : La principale différence réside dans la façon dont chacun est fabriqué. Notreoeillet perforé(également appelé œillet embouti) est formé à partir d'une tôle plate grâce à un processus d'emboutissage profond progressif : nous perçons un flan, puis l'étirons dans une tasse, et enfin perçons le fond pour créer le trou. Il en résulte un composant monobloc sans soudure avec un corps lisse et sans joints. Un rivet tubulaire, en revanche, part d'un tube métallique (sans soudure ou soudé). Le tube est coupé à longueur, puis une extrémité est roulée ou dirigée pour former la bride. Parce qu'il utilise des tubes préfabriqués, un rivet tubulaire peut avoir une couture visible (s'il est soudé) et a généralement une paroi plus fine qu'un œillet étiré du même diamètre. Pour les applications nécessitant un alésage propre et sans bavure et une résistance maximale à l'arrachement dans des matériaux souples (cuir, tissu, plastique), nous recommandons notre œillet perforé. Pour une fixation métal sur métal de gros volumes et à faible coût où une couture visible est acceptable, un rivet tubulaire peut suffire.

Q2 : Les composants à œillets perforés en acier inoxydable peuvent-ils être fabriqués sans se fissurer ?

R : Oui, mais avec des contrôles spécifiques. L'acier inoxydable (en particulier 304) durcit rapidement lors de l'extrusion. Nous utilisons des poinçons de formage en carbure poli et une extrusion en plusieurs étapes (trois coups légers au lieu d'un coup fort) pour éviter les fissures. Un lubrifiant haute performance sans chlore est également appliqué. Pour les longueurs de canon supérieures à 1,5 × ID, nous recommandons un recuit intermédiaire ou le passage à l'acier inoxydable 316. Notre taux de rejet interne pour les versions en acier inoxydable est de 0,6 %, soit inférieur à la moyenne du secteur.

Q3 : Comment puis-je sélectionner la bonne longueur de canon pour un œillet perforé lorsque la pile de matériaux comprend de la mousse ou du rembourrage ?

R : Mesurez l'épaisseur de la pile sous la pression de serrage réelle (et non au repos). Sélectionnez ensuite une longueur de canon qui dépasse cette épaisseur comprimée de 1,0 à 1,5 mm. Par exemple, si la mousse se comprime de 5 mm à 2 mm sous 2 kg/cm², utilisez une longueur de canon de 3,0 à 3,5 mm. Nuote Metals propose des kits d'échantillons contenant plusieurs longueurs de canon afin que vous puissiez tester la formation de clinch sur votre matériau réel. Nous fournissons également un calculateur de plage de préhension gratuit : envoyez-nous les détails de votre pile de matériaux pour une recommandation.

Pourquoi nous choisir

• Quatre familles de matériaux – laiton, acier, aluminium, inox (304/316)
• Outillage interne – pas de frais de matrice externes pour les tailles standard
• Tri 100 % optique – élimine les pièces dimensionnellement non conformes
• Programme d'échantillon gratuit – testez l'ajustement avant de commander des quantités de production
• Traçabilité complète – rapports MTC, CoC et placage avec chaque commande

ContactNuote Métauxaujourd'hui pour demander un pack d'échantillons ou un package de conformité.
