Les rivets tubulaires DIN 7340 sont-ils la solution de précision pour vos besoins d'assemblage léger ?

Lorsqu'un ingénieur allemand cherche unrivet tubulaire, il y a de fortes chances qu'ils spécifient la norme DIN 7340. Cette norme constitue l'épine dorsale de la fabrication de rivets creux de précision en Europe depuis des décennies. Chez Nuote Metals, nous produisonsRivets DIN 7340pour les clients qui exigent des dimensions exactes, une épaisseur de paroi constante et des performances fiables.

Ce guide explique ce que spécifie réellement la norme DIN 7340, comment lire une désignation DIN 7340 et dans quels domaines ces rivets surpassent les alternatives génériques.

Qu'est-ce que la norme DIN 7340 exactement ?

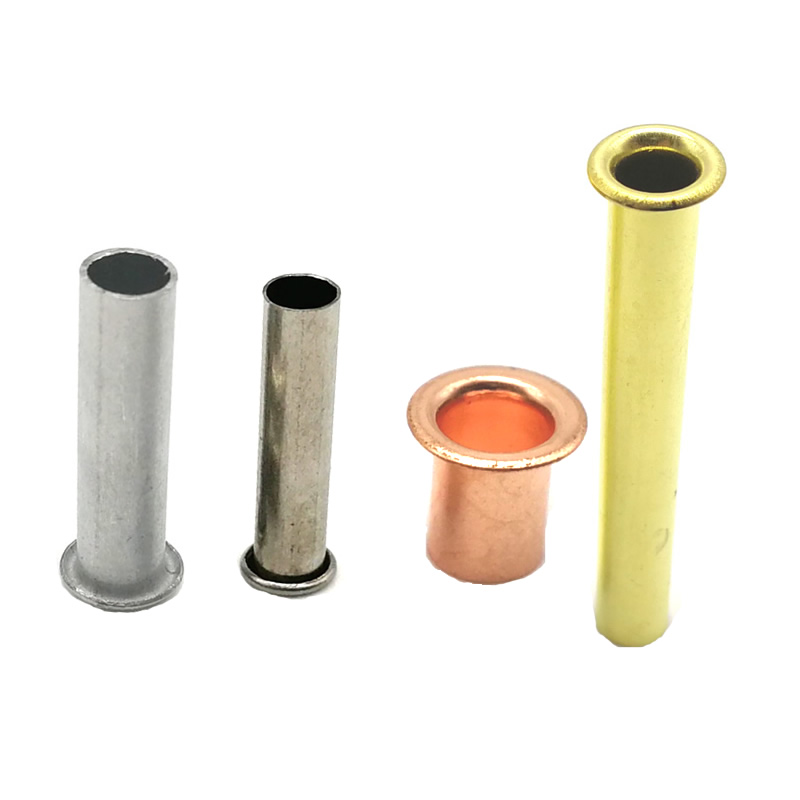

DIN 7340 est une norme industrielle allemande qui spécifie les rivets tubulaires découpés dans des tubes étirés sans soudure. La norme couvre les diamètres nominaux de 1 mm à 10 mm et définit deux formes de tête : Forme A (tête plate/panoramique) et Forme B (tête ronde moletée). La version actuelle est la norme DIN 7340:2011-03.

La principale distinction entre les rivets tubulaires DIN 7340 et les autres rivets creux réside dans le processus de fabrication. Contrairement aux rivets creux produits par emboutissage profond (qui créent une forme en forme de coupe),Rivets DIN 7340sont fabriqués à partir de tubes de précision étirés sans soudure. Cela garantit que les diamètres intérieur et extérieur sont parfaitement cylindriques avec une épaisseur de paroi constante.

Comment lire une désignation DIN 7340

La norme spécifie une convention de dénomination claire. Chaque paramètre est inclus dans le numéro de pièce :

RN A 3 x 0,3 x 20 DIN 7340 Cu

Ce système de dénomination signifie qu'il n'y a aucune ambiguïté. Un acheteur allemand et un fabricant chinois font exactement référence au même rivet.

Applications courantes des rivets tubulaires DIN 7340

Parce queRivets DIN 7340sont fabriqués à partir de tubes de précision avec une épaisseur de paroi constante, ils sont bien adaptés aux applications où un alésage interne propre est important.

Traversée électrique et assemblage de circuits imprimés

Le centre creux d'un rivet tubulaire DIN 7340 laisse passer les fils. Ceci est précieux pour les points de mise à la terre des PCB, les connexions de bornes et les applications de traversée électrique où l'espace est limité. Les rivets DIN 7340 en laiton étamé sont particulièrement courants pour les connexions soudables.

Maroquinerie, sacs et chaussures

Les industries de la mode et du cuir s'appuient largement sur les rivets DIN 7340 pour les trous de ceinture, les renforts de sacs, les œillets de chaussures et les fixations de sangles. La faible force de pose requise pour les rivets tubulaires évite d'endommager les matériaux souples comme le cuir et le tissu.

Composants automobiles et aérospatiaux

Les rivets DIN 7340 sont utilisés dans les intérieurs automobiles, les assemblages de conduits CVC, les luminaires et les applications aérospatiales non structurelles où la réduction du poids et la résistance à la corrosion sont des priorités.

Applications industrielles et de machines

Les échelons d'échelle, les boîtiers électroniques, les ailettes d'échangeur de chaleur et les cadres de meubles sont tous des exemples où les rivets tubulaires DIN 7340 permettent un assemblage permanent et rentable.

Options et sélection de matériaux

La norme DIN 7340 autorise plusieurs matériaux de base. Le tableau ci-dessous résume les options courantes et leurs applications les mieux adaptées.

Les rivets conformes à la norme DIN 7340 fabriqués à partir de tubes étirés offrent un avantage par rapport aux rivets creux emboutis : la forme cylindrique garantit une épaisseur de paroi uniforme, ce qui se traduit par une formation prévisible des rouleaux lors de l'installation.

Spécifications dimensionnelles – Forme A par rapport à la forme B

Forme A (tête plate/panoramique)

La forme A présente une tête plate avec un profil bas. Il s'agit de la configuration la plus courante pour les fixations à usage général où une finition affleurante ou discrète est acceptable.

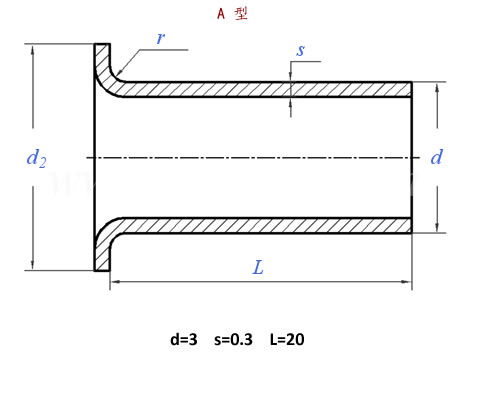

Exemples de dimensions pour la forme A (tête plate) :

Les tolérances de la forme A suivent généralement ±0,05 mm pour le diamètre de la tige et ±0,10 mm pour le diamètre de la tête.

Forme B (rond moleté/tête roulée)

La forme B présente un profil de tête arrondi. Le bord roulé donne un aspect fini et est souvent choisi pour les applications visibles ou lorsqu'une finition plus décorative est requise.

Par exemple, une liste du catalogue Würth montre un rivet en acier de forme B avec zingage : d1 = 8 mm, diamètre de la tête = 12 mm, hauteur de la tête = 1,4 mm, longueur = 8 mm, poids = 1 500 g.

La forme B peut également inclure un moletage sur la tête pour une meilleure adhérence dans certaines applications, bien que cela varie selon le fabricant.

Installation – Ce qui fonctionne pour les rivets DIN 7340

Le réglage correct d'un rivet tubulaire nécessite une attention particulière à trois variables : la taille du trou, la longueur du rivet et l'outillage.

Taille du trou

Le trou doit être dimensionné correctement. Un jeu ne dépassant pas +0,10 mm sur le diamètre extérieur (d1) est recommandé. Si le trou est trop grand, le tube se déformera intérieurement avant que la tête ne se forme. Si le trou est trop étroit, la fine paroi risque de se fendre.

Calcul de la longueur des rivets

Pour un clinch standard, la longueur de rivet requise est :

Épaisseur totale du matériau + (0,5 à 0,7) × d1

Exemple : assemblage de deux tôles de 2,0 mm d'épaisseur totale avec un rivet de 3 mm de diamètre :

Longueur = 2,0 + (0,6 × 3,0) = 3,8 mm.

Utiliser trop de longueur conduit à un corps à corps désordonné et instable. En utiliser trop peu signifie que la boucle ne peut pas se former correctement.

Outillage

Utilisez toujours un poinçon évasé en acier trempé et poli. La matrice de rivetage doit être conçue pour élargir progressivement la tige du rivet afin d'éviter le flambage. Façonner la matrice avec un évasement progressif plutôt qu'un épaulement pointu produit un roulement uniforme à 360°.

Qualité et certifications

La norme DIN 7340 est maintenue par le Comité des normes DIN (FMV). La norme est révisée et mise à jour périodiquement, la version 2011 étant la version actuelle.

Nuote Metals fabriqueRivets DIN 7340en acier, acier inoxydable, cuivre, aluminium et laiton, avec des finitions lisses, nickelées et étamées. Les tailles peuvent être adaptées aux dessins du client. L'entreprise opère avec la certification ISO 9001:2015, avec une inspection QC à 100 % avant expédition. Des échantillons gratuits sont disponibles pour les tailles en stock, avec un MOQ de 20 000 pièces pour les commandes standard.

Les rivets conformes à la norme DIN 7340 sont fabriqués à partir de tubes étirés sans soudure, ce qui offre une épaisseur de paroi plus constante par rapport aux alternatives embouties. Ceci est pertinent pour les applications où l'alésage interne doit rester propre pour le passage du fil ou où la formation uniforme des rouleaux est essentielle.

Premiers pas avec les rivets DIN 7340

Si vous spécifiez actuellementRivets DIN 7340ou envisagez de passer à un rivet tubulaire standardisé pour votre assemblage, le chemin le plus rapide est de demander des échantillons.

Indiquez l'épaisseur totale de votre pile de matériaux, le diamètre de tige souhaité (d1) et le matériau préféré. Nuote Metals calculera la longueur recommandée et vous enverra des échantillons pour tests.
