Pourquoi les ingénieurs choisissent-ils des rivets tubulaires en cuivre pour leur conductivité, leur gestion thermique et leur patine vivante ?

Le cuivre est l’un des matériaux de fixation les plus anciens connus dans l’industrie. Mais la combinaison du cuivre avec une forme entièrement tubulaire est étonnamment moderne. Chez Nuote Metals, nous fabriquonsrivets tubulaires en cuivrepour les clients qui ont besoin de plus qu’un assemblage mécanique : ils ont besoin d’une continuité électrique, d’une dissipation thermique ou d’une surface qui vieillit magnifiquement. Ce guide se concentre exclusivement sur la configuration tubulaire : réglage entièrement creux, léger et à faible force.

Qu'est-ce qui différencie un rivet tubulaire en cuivre ?

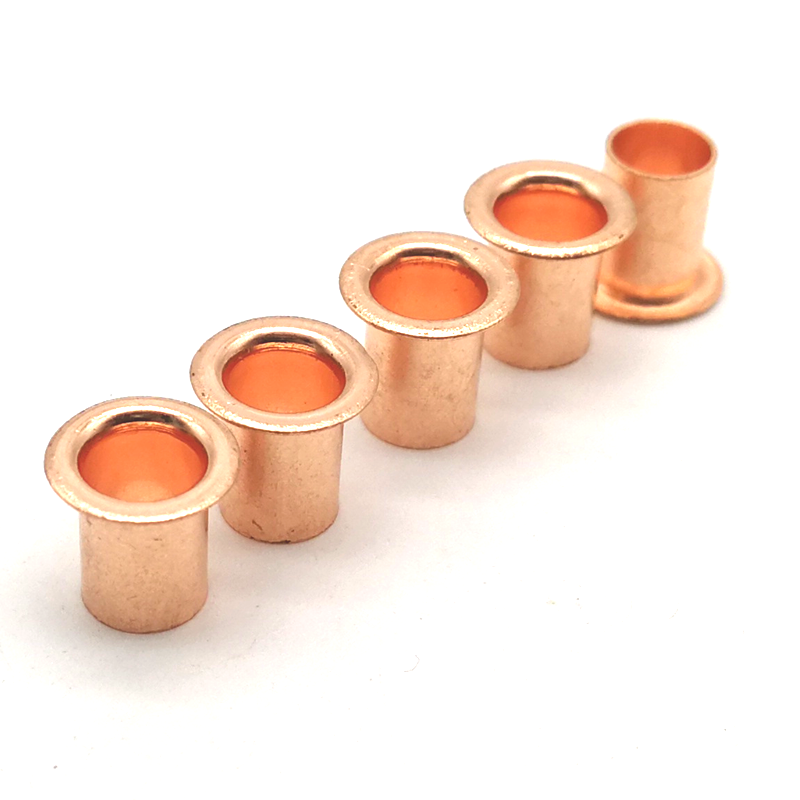

A rivet tubulaire en cuivreest une attache permanente dotée d'une tête préformée et d'une tige creuse de la queue à la tête. L'épaisseur de paroi varie généralement de 0,20 mm à 0,45 mm, selon le diamètre. Lors de l'installation, la fine paroi de cuivre roule vers l'extérieur avec une très faible force, créant une boucle nette et uniforme.

Trois propriétés distinguent le cuivre de l'aluminium, de l'acier ou du laiton :

Conductivité électrique :100 % IACS (Norme internationale de cuivre recuit). Aucun autre métal de fixation courant ne s’en rapproche.

Conductivité thermique :401 W/m·K – idéal pour les dissipateurs thermiques et les ensembles de refroidissement.

Résistance naturelle à la corrosion :Forme une patine verte protectrice (carbonate de cuivre basique) dans les atmosphères extérieures.

Lorsque vous combinez ces propriétés avec une forme tubulaire, vous obtenez une fixation qui transporte le courant, transfère la chaleur, se fixe avec une légère pression et n'ajoute presque aucun poids.

Tubulaire en cuivre par rapport à d’autres matériaux – Une comparaison pratique

Le tableau ci-dessous placerivets tubulaires en cuivreaux côtés de rivets tubulaires en aluminium et en laiton – tous entièrement creux, même diamètre.

Notre constat :Pour les applications purement électriques ou thermiques, le cuivre est inégalé. Pour l’immersion dans l’eau salée, les tubes en acier inoxydable 316 sont meilleurs. Pour la couleur dorée décorative à l’intérieur, le laiton est moins cher. Choisissez le cuivre lorsque la conductivité ou la patine sont importantes.

Quatre applications réelles où les rivets tubulaires en cuivre excellent

Connexions de jeu de barres et de mise à la terre

Un panneau de distribution électrique nécessite des joints permanents à faible résistance. Les boulons se desserrent avec le temps. Les rivets en cuivre massif fonctionnent mais nécessitent une force de fixation élevée. Nuote Metals a fourni des rivets tubulaires en cuivre C11000 à un fabricant d'appareillage de commutation. La forme tubulaire réduisait la force de réglage de 40 % et le centre creux permettait une inspection visuelle de la formation complète du rouleau. Résistance de contact mesurée en dessous de 0,1 mΩ après 1 000 cycles thermiques.

Fixation du dissipateur de chaleur LED

La gestion thermique est essentielle pour les LED haute puissance. Un fabricant d'éclairage automobile a utilisé des rivets en aluminium pour fixer des dissipateurs thermiques à ailettes aux cartes LED. La conductivité thermique de l’aluminium (237 W/m·K) était acceptable, mais ils voulaient mieux. Le passage aux rivets tubulaires en cuivre a augmenté l'efficacité du chemin thermique de près de 70 %. La force de prise plus faible a également empêché la fissuration du substrat céramique de la LED.

Toiture et solins patrimoniaux

La restauration d'un bâtiment historique nécessitait des fixations adaptées au toit en cuivre existant. L'acier inoxydable était visuellement faux. Les rivets en cuivre massif étaient authentiques mais lents à installer. L'entrepreneur a utilisé des rivets tubulaires en cuivre de Nuote Metals – même matériau, même développement de patine, mais prise 50 % plus rapide. Après trois ans, les rivets ne se distinguent plus des rivets solides d'origine.

Surfaces tactiles antimicrobiennes

La propriété antimicrobienne naturelle du cuivre (testée selon les normes EPA et ISO 22196) est précieuse pour les produits à contact fréquent. Un fabricant de mains courantes publiques intègre des rivets tubulaires en cuivre comme éléments décoratifs et fonctionnels. Les rivets tuent >99,9 % des bactéries en deux heures. La forme tubulaire permettait un profil bas et n’interférait pas avec la surface lisse de la main courante.

Paramètres techniques - Nos normes d'usine

Nuote Metals fabrique des rivets tubulaires en cuivre à partir de C11000 (cuivre ETP) et C12200 (cuivre désoxydé au phosphore). Le tableau ci-dessous présente notre gamme dimensionnelle standard.

Pour les diamètres inférieurs à 2 mm, le tubulaire devient difficile à former. Nous recommandons des rivets semi-tubulaires en cuivre pour les très petites tailles.

Finitions disponibles :

Naturel (tel que formé)– rouge-orange vif, patine en extérieur

Laqué– le revêtement transparent empêche le ternissement (utilisation en intérieur)

Étamé– soudable, empêche l’oxydation de la surface

Antique / oxydé– pré-patine marron foncé pour un look vintage

Toutes les finitions sont conformes RoHS.

Installation – Le comportement unique du cuivre

Le cuivre est mou et ductile, ce qui facilite la prise, mais il se marque également facilement.

Force de réglage recommandée

Pour une tige de 3 mm, une pile de matière de 1,5 – 2,5 mm : 400 – 700 N. Utiliser une presse pneumatique ou servo. Une presse manuelle fonctionne pour un faible volume.

Préparation du trou

Diamètre du trou = diamètre extérieur de la tige + 0,05 à 0,10 mm. L’ébavurage est essentiel – une bavure pointue divisera la fine paroi de cuivre.

Outillage

Utilisez des enclumes en acier trempé et poli. Les outils rugueux ou sales laissent des marques permanentes sur la surface molle du cuivre. Une enclume concave peu profonde produit une boucle nette et uniforme.

Erreurs courantes

【Rivets tubulaires en cuivre】FAQ

Q1 : Puis-je utiliser des rivets tubulaires en cuivre à l’extérieur ? Vont-ils devenir verts ?

R : Oui, et la patine verte est une caractéristique et non un défaut. Le cuivre exposé à l’air et à l’humidité forme d’abord un oxyde brun (cuprite), puis, au fil des années, un carbonate vert (carbonate de cuivre basique). Cette patine est stable, non poreuse et empêche toute corrosion ultérieure. Pour les applications extérieures comme les toitures, les solins ou les produits de jardin, la patine est souhaitable. Si vous souhaitez conserver la couleur cuivre brillante, optez pour des rivets tubulaires en cuivre laqué – mais la laque finira par s'user à l'extérieur. Nuote Metals recommande le cuivre naturel (non laqué) pour toute application extérieure où une résistance à la corrosion à long terme est requise.

Q2 : Quelle est la différence entre le cuivre C11000 et C12200 pour les rivets tubulaires ?

R : Le C11000 (brai électrolytique résistant) est le cuivre standard à haute conductivité – 100 % IACS. Il est doux, facile à poser et convient à la plupart des applications électriques et décoratives. Le C12200 (phosphore désoxydé) contient une petite quantité de phosphore (0,015 à 0,040 %) comme désoxydant. Il a une conductivité légèrement inférieure (85 à 90 % IACS) mais une meilleure soudabilité et une meilleure résistance à la fragilisation par l'hydrogène. Il est également plus résistant à la corrosion dans certaines conditions d’eau. Notre recommandation : Pour un usage électrique général et décoratif, utilisez le C11000. Pour la plomberie, le contact avec l'eau ou toute application impliquant du soudage ou du brasage à proximité du rivet, utilisez le C12200.

Q3 : Comment calculer la longueur correcte pour un rivet tubulaire en cuivre ?

R : Le cuivre est mou et s’enroule facilement, vous avez donc besoin de moins de matériau qui dépasse que pour l’acier. Utilisez cette formule : Longueur du canon = Épaisseur de la pile de matériaux + (0,4 à 0,7) × Diamètre de la tige. Exemple : pile totale 2,0 mm, diamètre de tige 3,0 mm. Utilisez le milieu de la plage : 0,55 × 3,0 = 1,65 mm. Longueur totale = 2,0 + 1,65 = 3,65 mm. Arrondissez à la longueur standard la plus proche (par exemple, 3,8 mm ou 4,0 mm). Pour les matériaux très mous (tissu fin, caoutchouc), utiliser 0,4 × d. Pour les piles plus dures (cuir, plastique rigide), utilisez 0,7 × d. Nuote Metals peut envoyer des échantillons gratuits de rivets de deux longueurs adjacentes pour que vous puissiez les tester – indiquez-nous simplement l'épaisseur de votre pile.

Qualité et transparence

Nuote Metals opère sous la norme ISO 9001:2015. Chaque lot derivets tubulaires en cuivreest traçable jusqu'au certificat de matière première (numéro de chauffe), au journal de presse de production et au rapport d'inspection final. Nous effectuons un échantillonnage AQL selon la norme ISO 2859 – dimensions critiques à 1,0, majeures à 2,5. Les déclarations RoHS sont incluses sans frais supplémentaires.

Nos politiques client :

• Échantillons gratuits (tailles en stock) – payez uniquement par courrier
• Longueurs et formes de brides personnalisées – outillage prêt en 10 jours
• MOQ 20 000 pièces pour les tailles standard ; inférieur pour les premières commandes
• Délai de livraison : stock 3 à 5 jours ; personnalisé 15 à 20 jours

Nous avons fournirivets tubulaires en cuivreà des clients dans plus de 30 pays, notamment dans les secteurs de la distribution d'énergie, de l'éclairage, de la construction patrimoniale et des dispositifs médicaux.
