Comment préparer le dessin pour les composants d'usinage CNC ?

Comment pouvez-vous préparer des dessins techniques comme ceux-ci pour l'usinage CNC afin d'accélérer le processus de fabrication et de réduire le risque d'erreurs lors du transfert d'informations vers le contrôleur de la machine CNC ?

La capacité de dessiner des dessins techniques est une compétence fondamentale pour tout ingénieur. La possibilité de créer de telles vues détaillées nous permet de représenter graphiquement des pièces ou des systèmes entiers d'une manière facile à comprendre, en indiquant toutes les dimensions et tolérances, en conservant l'échelle et en fournissant les dimensions ou angles nécessaires.

Que doit contenir un dessin technique CNC ?

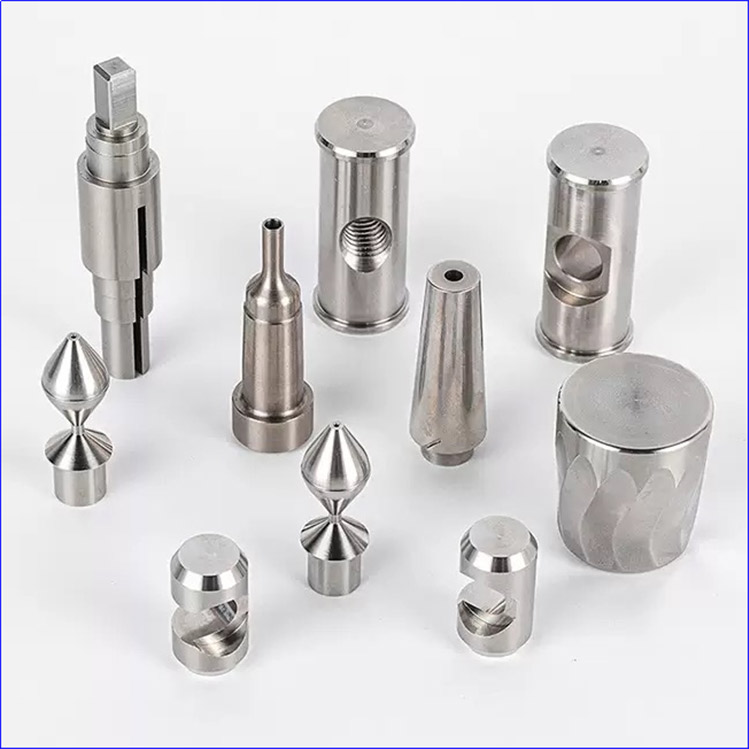

Un dessin technique envoyé à une entreprise disposant d'un équipement CNC (fraisage ou tour CNC) décrit avec précision la forme de la pièce commandée. Il fait partie de la documentation technique du projet et constitue une information clé dont vous avez besoin pour recevoir un bon devis pourPièce usinée avec précision CNCproduction.

Comment préparer un projet d'usinage CNC et quelles informations doivent être incluses dans une telle documentation :

Une préparation minutieuse doit être effectuée pour maximiser la lisibilité ; par exemple, les vues ne doivent pas se chevaucher.

Inclure toutes les informations dimensionnelles nécessaires (longueur, largeur, profondeur, angles, rayons, trous, filetages, etc.) et les présenter visuellement et avec des explications ; des informations supplémentaires doivent être fournies si nécessaire.

Décrivez toutes les rainures nécessaires, le pas de filetage, etc. Si une zone du dessin est difficile à identifier (par exemple, nécessitant une description détaillée), créez une vue séparée et décrivez-la à une échelle plus lisible.

Incluez au moins une vue isométrique de la pièce commandée, de préférence en utilisant une échelle cohérente avec la description de la pièce.

Ajoutez une légende (par exemple : "Toutes les dimensions sont en millimètres" ou "Une seule lettre x représente...").

Spécifiez les exigences en matière de finition de surface (par exemple, « pour un traitement d'anodisation ultérieur »).

Incluez des informations de tolérance standard (par exemple, « moins de 0,1 mm »).

Sur le dessin technique envoyé avec leUsinage CNCcommande, il est préférable d'inclure le matériau requis (par exemple, « aluminium 7075 ») ou la norme utilisée pour produire ce dessin technique spécifique (si vous connaissez la conception de la pièce, cela peut être fourni). Incluez également la norme ISO (par exemple, la finition de surface requise, telle que déterminée de mémoire).

Cette liste est relativement longue, mais un dessinateur ou un ingénieur expérimenté inclura automatiquement ces informations dans le dessin.

Si des informations manquent, une entreprise professionnelle d'usinage CNC comme Nuote Metals le remarquera et demandera des éclaircissements. N'hésitez pas àContactez-nouspour obtenir de l'aide.

Quel que soit le format dans lequel les dessins techniques d'usinage CNC sont livrés, ils doivent être lisibles et soigneusement examinés. Cela facilite non seulement la lecture des dessins techniques, mais évite également des problèmes ultérieurs lors du transfert des informations contenues dans les dessins vers un logiciel de CAO ou lors de leur conversion en G-code utilisé par les machines CNC.

Dans quel format les dessins techniques doivent-ils être livrés ?

Du point de vue du client, de l'équipe d'estimation ou de l'équipe qui exécute finalement la commande, le format optimal est un fichier CAO 3D ou un fichier généré par un tel logiciel, de préférence au format vectoriel (par exemple, enregistré au format PDF).

Ce format permet des transferts rapides entre ordinateurs et informe immédiatement le personnel de l'entreprise impliqué dans l'usinage CNC si un prix de conversion supplémentaire est requis.

Il permet également le transfert rapide de données partielles vers un logiciel de CAO et une conversion ultérieure en code G compréhensible par la machine CNC.

Pourquoi préparer minutieusement des dessins techniques ?

La raison est simple : minimiser les risques d'erreurs pouvant conduire à une fabrication incorrecte du produit commandé.Pièces de tournage CNC. Souvent, une seule dimension mal spécifiée peut entraîner la refusion d’un lot entier de pièces ou un traitement ultérieur coûteux.

Par ailleurs, la plupart des entreprises spécialisées dansServices d'usinage CNCconsidérer les dessins techniques comme des documents clés pour les travaux ultérieurs.

Bien que les informations sur les pièces contenues dans les fichiers CAO soient plus faciles à transférer vers le contrôleur de la machine CNC, les données spécifiques sur les dimensions ou les caractéristiques internes des dessins techniques servent de point de départ et de référence pendant le processus de vérification de l'exactitude.

Ceci est crucial, surtout lorsque l’on travaille avec un grand nombre d’éléments. Si une seule valeur est incorrecte, l’ensemble du projet peut être impacté, nécessitant des révisions et/ou des redémarrages.

Chez Nuote Metals, nous examinons minutieusement chaque dessin technique d’un projet. Nous vérifions que toutes les dimensions sont lisibles et que la pièce commandée peut être fabriquée sur la base de ce document. Bien entendu, nous fournissons également aux clients des échantillons basés sur les dessins pour garantir la faisabilité de la conception de la pièce.
