Rivets tubulaires longs

Que sont les rivets tubulaires longs ?

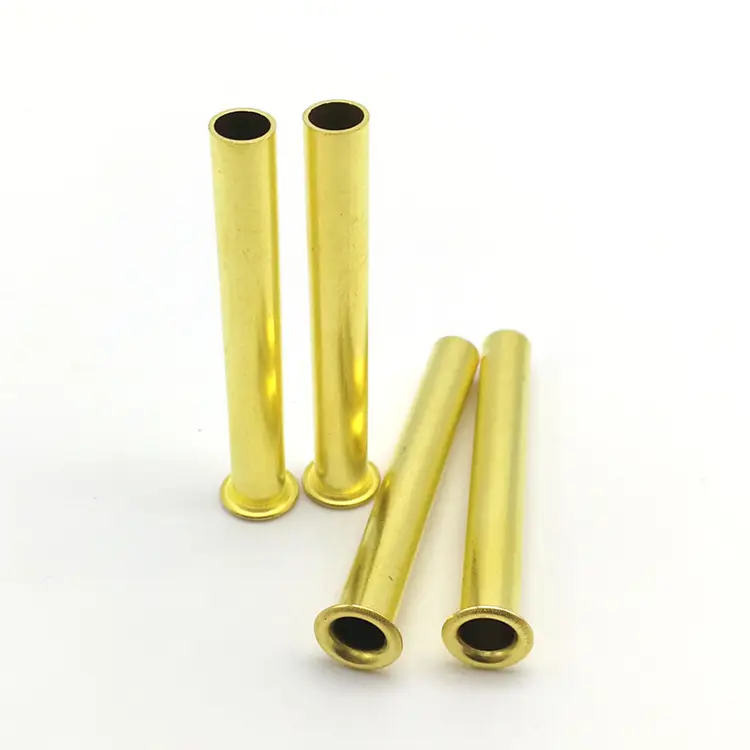

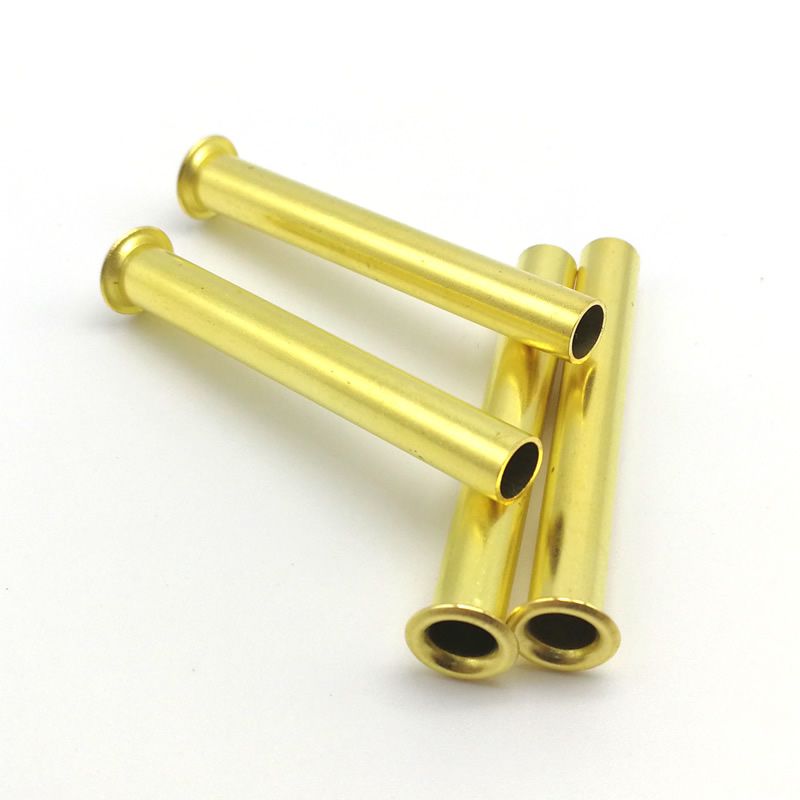

Les rivets tubulaires longs sont des attaches entièrement creuses fabriquées en coupant des longueurs dans des tubes métalliques et en formant une tête à une extrémité. La désignation « longue » fait référence à la longueur du canon allongée – dépassant généralement 4 à 5 fois le diamètre de l'arbre, avec des longueurs disponibles jusqu'à 100 mm ou plus.

Contrairement aux rivets tubulaires standards (qui ont généralement des longueurs allant jusqu'à 20 à 30 mm), les rivets tubulaires longs sont conçus pour :

• Piles de matériaux épais– Assemblage de plusieurs couches de matériau là où un rivet standard ne peut pas atteindre
• Passage de câblage– Faire passer des fils ou des câbles électriques à travers l’alésage creux
• Applications de laçage– Laisser passer les cordons, cordages ou sangles à travers l’attache
• Fonctions d'entretoise/douille– Maintenir une distance fixe entre les composants

Rivets tubulaires longs ou standards – Là où la longueur supplémentaire est importante

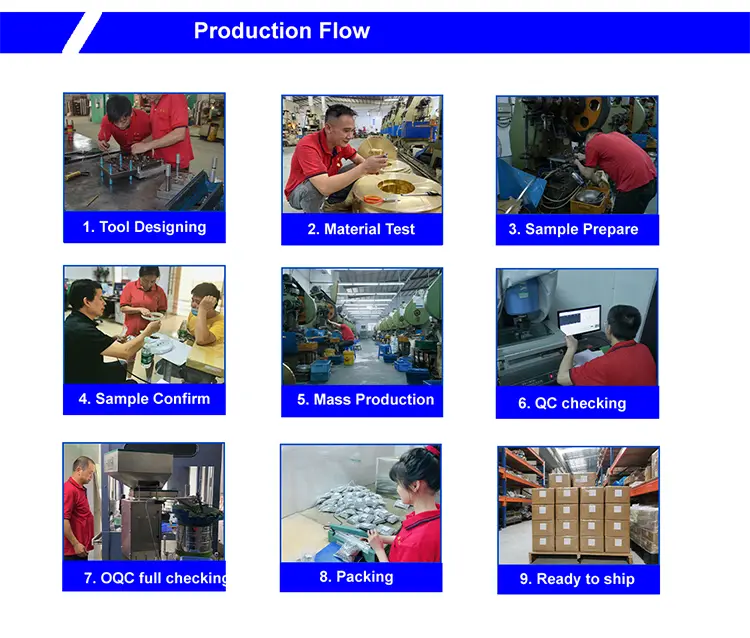

Processus de fabrication – Tube coupé + Tête de forme

Les rivets tubulaires longs sont fabriqués selon le même processus de coupe et de positionnement des tubes que les rivets tubulaires standards – mais avec les longueurs étendues, la précision devient encore plus critique.

1. Approvisionnement en tubes– Tubes certifiés provenant d'usines agréées – acier au carbone, acier inoxydable, laiton, cuivre ou aluminium. Chaque lot est accompagné d'un certificat d'essai en usine et d'un numéro de coulée.

2. Inspection entrante– Le stock de tubes a été vérifié pour le diamètre extérieur (± 0,02 mm), l'épaisseur de paroi et la composition du matériau. Le spectromètre confirme la qualité du matériau.

3. Coupe de tubes– Le tube est coupé à la longueur précise du flan. Pour les rivets longs (jusqu'à 100 mm), la rectitude et l'équerrage des extrémités sont essentiels.

4. Titre– L’ébauche de tube coupée est placée dans une presse à têter. Une matrice en carbure forme la tête (ronde, plate ou fraisée) à une extrémité. Les matrices polies évitent les marques de surface.

5. Découpage– Le flash autour du bord de la tête est supprimé.

6. Chute– Les micro-bavures sont éliminées.

7. Placage ou revêtement– Appliqué selon les besoins.

8. Inspection finale– Tri 100% optique. Échantillon AQL vérifié manuellement.

Exemple de délai de livraison :5 à 7 jours standard ; outillage personnalisé : 15 à 20 jours.

Matériaux et finitions pour rivets tubulaires longs

Finitions standards :Zingué, nickelé, passivé, laqué, antique, uni.

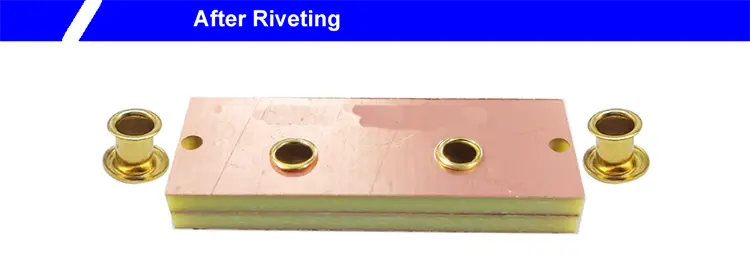

Une véritable application – Pass‑Through du faisceau de câblage automobile

Un fabricant de faisceaux de câbles automobiles avait besoin d'une attache pour acheminer des faisceaux de fils à travers un panneau de cloison épais. Le panneau était composé de plusieurs couches – tôle, matériau insonorisant et garniture en plastique – totalisant 18 mm d'épaisseur. Le client avait besoin d'une fixation creuse qui :

• Faites passer les fils proprement à travers le panneau épais
• Protégez les fils des bords métalliques tranchants
• Fournit une connexion permanente et résistante aux vibrations
• Ne nécessite pas d'œillets ou de bagues supplémentaires

Nous avons fourni des rivets tubulaires longs en acier zingué – tige de 5,0 mm, tête ronde de 9,0 mm, longueur de corps de 22,0 mm, finition zinc jaune. Le canon allongé a traversé la pile complète de matériaux de 18 mm avec de la place pour s'évaser proprement à l'arrière. L'alésage creux permettait au câblage de passer à travers le panneau sans frottement. La tête ronde offrait une apparence nette et finie sur le côté visible. Le client a testé 1 000 rivets sur 500 véhicules. Après 10 000 cycles de vibration, aucun desserrage, aucun dommage aux fils. Ils commandent désormais des rivets tubulaires longs par lots de 200 000 pièces par an.

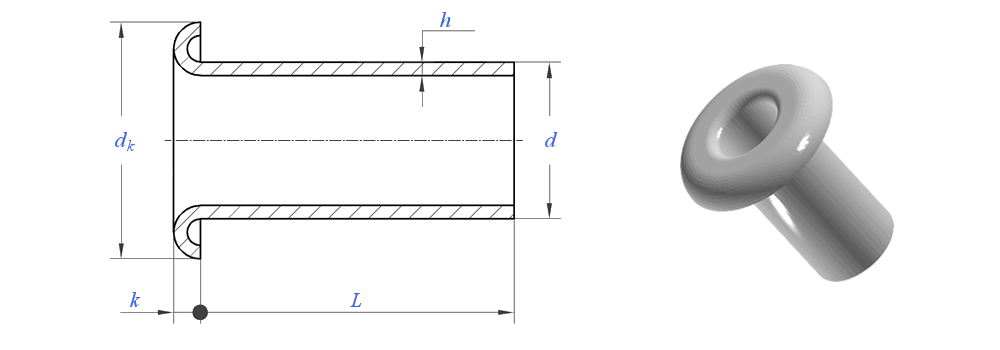

Comment spécifier un long rivet tubulaire

Lors de la spécification d'un rivet tubulaire long, la dimension critique est la longueur du canon. Ceci est calculé à partir de l’épaisseur totale de votre pile de matériaux plus la longueur supplémentaire nécessaire à l’évasement.

La règle générale : longueur du canon = épaisseur totale de la pile de matériaux + 2,0 à 2,5 mm (pour un évasement propre sans froissement).

Par exemple, si votre pile de matériaux a une épaisseur de 18 mm, sélectionnez une longueur de canon de 20 à 20,5 mm. Pour les piles plus longues, la longueur d’évasement supplémentaire devra peut-être augmenter légèrement pour s’adapter au tube plus long.

Ce dont nous avons besoin de vous :

• Diamètre de l'arbre– 1,0 mm à 10,0 mm
• Longueur du canon– nous calculons à partir de l’épaisseur de votre pile de matériaux
• Longueur totale– du haut de la tête à la queue
• Style de tête– rond, plat ou fraisé
• Matériel– acier au carbone, acier inoxydable, laiton, cuivre ou aluminium
• Finition– zinc, passivé, nickel, laqué, antique, etc.

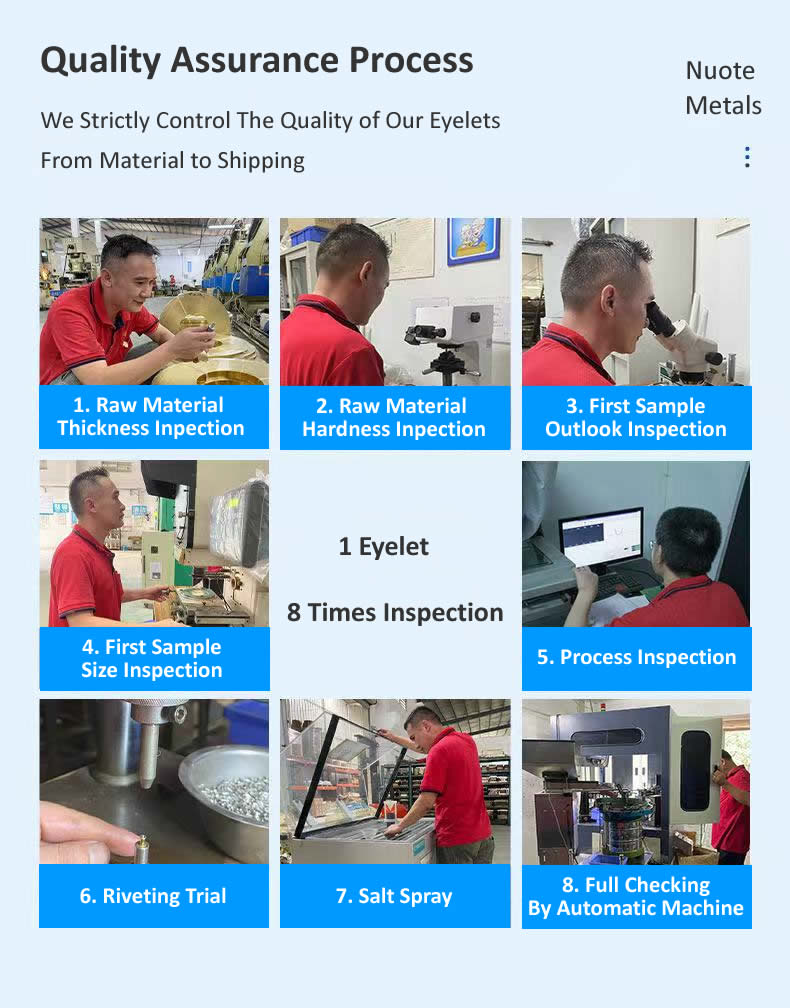

Un rivet, huit contrôles – Comment nous garantissons la qualité

Chaque lot de rivets tubulaires longs passe par huit portes de qualité :

Contrôle du diamètre des matières premières– Matériau du tube mesuré avec un micromètre laser (±0,02 mm). Toute bobine hors plage est rejetée.

Vérification de la composition des matières premières– Vérification au spectromètre de la qualité du matériau.

Vérification de l'apparence du premier article– 10 premiers rivets inspectés sous grossissement pour déceler fissures, bavures, défauts.

Contrôle dimensionnel du premier article– Diamètre intérieur, diamètre extérieur, diamètre de la tête, hauteur de la tête et longueur totale vérifiés sur comparateur optique.

Contrôles en cours– 5 rivets toutes les 500 pièces. Toute dérive arrête la presse.

Paramètre de test (torage d'essai)– Toutes les 2 000 pièces, poser 3 rivets dans l'échantillon. Clinch a inspecté la symétrie et les fissures.

Test au brouillard salin (si nécessaire)– Tests ASTM B117. Certificat délivré avec le lot.

Contrôle final à la sortie– Tri 100% optique. Échantillon AQL vérifié manuellement. Documentation complète délivrée.

Travailler avec des clients du monde entier

Nous fournissons des rivets tubulaires longs aux fabricants d’Amérique du Nord, d’Europe et d’Asie. Nos clients construisent :

• Faisceaux de câbles automobiles– Passages de cloisons, gestion des câbles
• Équipement industriel– Assemblages de panneaux épais, liaisons structurelles
• Meubles– Joints de châssis robustes, piles de matériaux épais
• Boîtiers électroniques– Passages de câblage, acheminement des câbles
• Quincaillerie marine– Fixation de panneaux épais résistant à la corrosion
• Systèmes CVC– Raccordements de gaines, panneaux isolants épais

Nous travaillons en partenariat avec de petits ateliers d'assemblage et de grands équipementiers – du prototypage rapide aux séries de production en grand volume. Notre force est la flexibilité : des formats personnalisés, des échantillons rapides et une qualité constante quel que soit le volume.

Trois questions auxquelles nous répondons souvent

Q : « Puis-je obtenir des échantillons avant de commander des quantités de production ? »

R : Oui, nous proposons des échantillons pour tous nos produits. Pour les spécifications standards existantes, des échantillons sont fournis gratuitement – ​​vous ne payez que les frais d’expédition. Pour les tailles personnalisées ou les outils personnalisés, la disponibilité des échantillons et le délai de livraison dépendent des exigences spécifiques. Veuillez contacter notre équipe commerciale avec votre dessin ou vos spécifications, et elle vous conseillera sur le coût de l'échantillon et le délai de livraison.

Q : « Quelle est la longueur maximale du canon que vous pouvez produire pour les rivets tubulaires longs ? »

R : Nous pouvons produire de longs rivets tubulaires avec des longueurs de corps allant jusqu'à 100 mm, en fonction du diamètre et de l'épaisseur de la paroi. Pour les longueurs supérieures à 100 mm, nous vous recommandons de consulter notre équipe d'ingénieurs : les rivets plus longs peuvent nécessiter une manipulation spéciale et sont soumis à un examen de faisabilité en fonction de vos exigences spécifiques en matière de matériau et d'application. Le maximum pratique est souvent déterminé par la disponibilité du stock de tubes et la capacité de la presse à têtes.

Q : « Les rivets tubulaires longs nécessitent-ils des outils de pose spéciaux par rapport aux rivets tubulaires standards ?

R : En général, non : les mêmes outils de réglage peuvent être utilisés à condition que l'outil soit compatible avec le diamètre de l'arbre. Cependant, pour les rivets très longs (plus de 50 mm de longueur de canon), nous recommandons d'utiliser un poinçon de pose guidé pour éviter que le canon ne se déforme lors de l'évasement. La longueur supplémentaire rend le tube plus susceptible de se plier si la force n'est pas appliquée directement. Nous pouvons fournir des outils de pose adaptés, conçus spécifiquement pour les dimensions de vos rivets tubulaires longs – des poinçons et des enclumes qui garantissent un évasement propre et droit sans pliage. Le délai de livraison de l'outillage est généralement de 5 à 7 jours et nous pouvons l'inclure dans votre commande d'échantillon.
