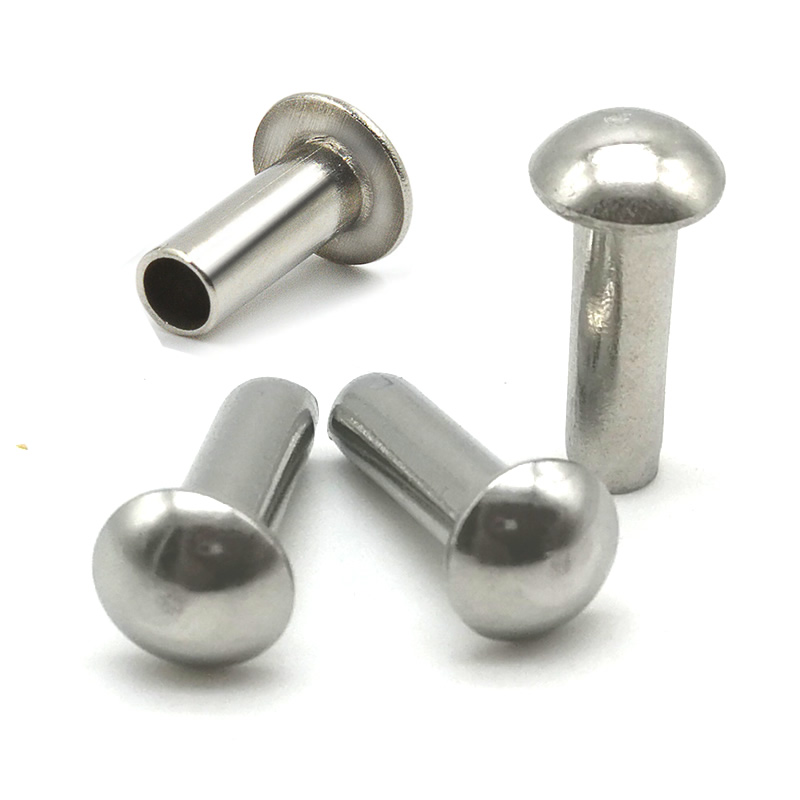

Rivets à tête de champignon en fer

Lorsque vous devez fixer de grands panneaux, des tôles de toit ou des plaques de sol sans les écraser, les têtes de rivets standard sont souvent insuffisantes : soit elles traversent des matériaux minces, soit elles dépassent trop haut et constituent un risque de trébuchement. Le rivet à tête champignon en fer résout les deux problèmes.

Chez Nuote Metals, nous concevons ces fixations avec une tête exceptionnellement large et légèrement bombée qui répartit la charge comme une rondelle intégrée, couvrant jusqu'à 2,5 fois le diamètre de la tige, tout en gardant le profil suffisamment bas pour éviter les accrocs. Cela en fait le choix idéal pour la construction, le transport et les équipements lourds où la répartition des charges et la sécurité des surfaces sont importantes.

L’avantage de la tête de champignon : large, basse et solide

Qu'est-ce qui définit un rivet à tête champignon ? Le nom vient de sa forme distinctive : un large dôme au sommet plat avec un bord légèrement arrondi qui ressemble à un chapeau de champignon.

Caractéristiques géométriques clés :

• Diamètre de la tête :2,0 × à 2,5 × le diamètre de la tige (le plus large parmi les styles de tête courants)

• Hauteur de la tête :0,4 × à 0,5 × le diamètre de la tige (inférieur à la tête ronde, légèrement plus haut que le moule)

• Dessous:Plat avec un rayon de congé lisse à la jonction : réduit la concentration des contraintes

• Profil supérieur :Large et légèrement bombé, pas complètement plat comme une tête fraisée

Pourquoi c'est important :

Par rapport à une tête ronde (1,6×d), la tête champignon offre environ 50 % de surface d'appui en plus. Cette surface supplémentaire empêche le passage des tôles fines et répartit uniformément la pression de serrage, réduisant ainsi le risque de déformation du matériau autour du trou.

Avantage pratique :Dans de nombreuses applications, la large surface d'appui de la tête champignon élimine le besoin de rondelles plates séparées, ce qui permet d'économiser à la fois le coût des matériaux et le temps d'assemblage. Nuote Metals propose cette conception en remplacement direct des ensembles tête ronde + rondelle dans les lignes de toiture et de revêtement de sol.

Spécifications techniques – Rivets à tête champignon en fer

Nous fabriquons selon les normes DIN 674 (rivets à tête champignon, pleins) et DIN 675 (rivets à tête champignon, semi-tubulaires), avec une capacité personnalisée complète.

Données dimensionnelles et mécaniques combinées

Note:Les diamètres de tête plus grands nécessitent des pressions de formage plus élevées. Nuote Metals utilise une frappe à froid en plusieurs étapes pour maintenir la cohérence dimensionnelle sans fissuration sous contrainte.

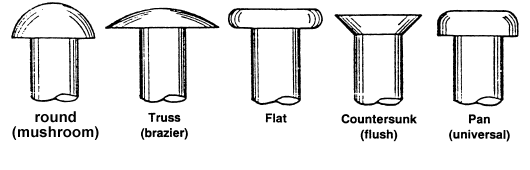

Champignon vs rond vs poêle – Un guide de décision clair

Plutôt qu'un tableau, voici comment la tête de champignon s'intègre dans votre processus de sélection :

Choisissez la tête de champignonlorsque vous avez besoin de la surface d'appui la plus large possible, en particulier pour les matériaux souples, les tôles de toit fines ou les panneaux de sol, mais que vous avez également besoin d'un profil plus bas qu'une tête ronde. La largeur supplémentaire signifie souvent qu'aucune rondelle séparée n'est nécessaire.

Choisissez la tête rondelorsque l'articulation est confrontée à des vibrations et à des impacts intenses, le dôme plus haut offre une absorption supérieure des chocs et une résistance à l'arrachement maximale.

Choisissez la tête panoramiquelorsque vous avez besoin d'une large répartition de charge sur des tôles fines mais que le diamètre de la tête ne doit pas nécessairement dépasser 2,0 × d.

Choisissez Fraisélorsque la surface doit être parfaitement affleurante et sans aucune saillie.

Pour la plupart des applications de construction, de toiture et de plate-forme, le rivet à tête champignon en fer offre la meilleure combinaison de largeur de préhension et de faible visibilité. Nuote Metals peut vous aider à prendre une décision en fonction de l'épaisseur de votre panneau et de la dureté du matériau.

Solide ou semi-tubulaire : lequel sert le mieux votre assemblage ?

Les deux configurations sont disponibles, mais le choix a un impact significatif sur la vitesse d'installation et la résistance des joints, surtout compte tenu de la large tête du champignon.

Note pratique :Lorsque vous utilisez des têtes de champignon sur des tôles de toiture minces, nous recommandons des têtes semi-tubulaires : la force de réglage inférieure réduit le risque que la tête large « tente » ou soulève le matériau environnant pendant le clinchage.

Options de finition de surface – Protéger vos rivets à tête champignon

Étant donné que les rivets à tête champignon sont fréquemment utilisés dans des applications exposées telles que les toits et les plates-formes extérieures, le choix de la finition est essentiel pour une durée de vie à long terme.

Considérations d'installation critiques pour les têtes de champignon

La tête large d'un rivet champignon apporte des exigences d'installation uniques. Suivez ces directives pour garantir un ensemble parfait :

• Dégagement des trous :Maintenez d + 0,1 à 0,3 mm, légèrement plus lâche que les autres styles de tête. La tête plus large compense un désalignement mineur, mais un trou trop serré augmente la force de réglage et peut entraîner une déformation de la tête.
• Tolérance de pile de matériaux :Les têtes de champignon supportent bien les piles plus épaisses en raison de leur large face inférieure, mais assurez-vous que l'épaisseur totale est inférieure à 70 % de la longueur du rivet pour permettre une formation appropriée de la tête d'atelier.
• Sélection d'enclume :Utilisez une enclume plate d'un diamètre égal ou supérieur à la tête. Une enclume plus petite peut endommager la large surface du dôme, un défaut esthétique visible sur les toits finis.
• Distance au bord :La tête étant très large, maintenez au moins 2,0 × d entre le centre du trou et le bord du matériau, afin d'éviter toute rupture du bord lors de la prise.

Conseil de pro de Nuote Metals :Nous pouvons fournir des spécifications d'enclume personnalisées et des paramètres de réglage adaptés à votre ligne de rivets, garantissant ainsi une apparence cohérente de la tête pour chaque lot.

Expérience en ingénierie spécifique à une application – au-delà des tests standards

Chez Nuote Metals, notre expertise en matière de rivets à tête champignon vient de la résolution de véritables défis en matière de toiture, de revêtement de sol et de fixation de panneaux depuis plus de deux décennies. Nous avons vu les pièges courants (déformation de la tête, arrachement de feuilles minces et dommages au revêtement galvanisé lors de la prise) et nous avons conçu des solutions pour chaque produit.

Notre valeur unique :

Simulation du monde réel :Nous testons nos rivets à tête champignon sur des matériaux de panneaux réels (acier ondulé, feuilles de fibrociment, plaque de roulement en aluminium) – et pas seulement sur des coupons de test standard – pour valider les performances d'adhérence et de traction dans des conditions de terrain.

Optimisation de la géométrie de la tête :Pour les clients disposant de matériaux exceptionnellement fins (≤ 1,5 mm), nous pouvons augmenter le diamètre de la tête à 2,5 × d – 2,8 × d ou réduire la hauteur de la tête à 0,35 × d pour minimiser la saillie tout en maintenant la force de serrage.

Intégrité du revêtement :Les têtes de champignons sont souvent galvanisées à chaud. Notre procédé HDG comprend une étape de spin-off qui empêche l'accumulation excessive de zinc à la jonction tête-tige, une source courante de siège décentré et de fissuration.

Cohérence d'un lot à l'autre :Nous surveillons le diamètre de la tête, la hauteur et le rayon du congé à chaque étape de la production à l'aide de mesures optiques. Chaque lot comprend un certificat dimensionnel et, sur demande, un rapport de réglage montrant les courbes de force et les dimensions de la tête d'atelier pour votre pile de matériaux spécifique.

La transparence renforce la confiance :Nous partageons des données de configuration, des rapports de test et même des vidéos d'installation avec nos clients, car nous pensons que la véritable expertise est prouvée par les résultats, et pas seulement par les certificats. C’est l’engagement de Nuote Metals.

Questions fréquemment posées sur les rivets à tête champignon en fer

Q1 : Un rivet à tête champignon peut-il remplacer une tête ronde plus une rondelle ?

R : Dans de nombreux cas, oui, et c'est l'une des principales raisons pour lesquelles les clients choisissent les têtes de champignons. La surface d'appui extra-large (2,0 × – 2,5 × d) couvre à peu près la même surface qu'une tête ronde avec une rondelle plate séparée, mais sans la pièce ajoutée, l'étape de manipulation ou le risque de désalignement de la rondelle. Cela permet de gagner du temps d'assemblage et de réduire la complexité des stocks. Cependant, si votre application nécessite que la rondelle agisse comme un joint (par exemple, une rondelle en néoprène pour l'imperméabilisation), le rivet autonome ne peut pas remplacer cette fonction. Chez Nuote Metals, nous pouvons vous indiquer si une tête de champignon seule est suffisante pour votre matériau de panneau spécifique et vos exigences de charge.

Q2 : Les rivets à tête champignon conviennent-ils aux tôles de toiture ondulées ?

R : Absolument, et ils sont largement utilisés dans cette application précise. La tête large comble les points hauts des profilés ondulés sans bosseler ni couper la tôle. Le dôme à profil bas réduit également le risque de dommages aux pieds lors de l'entretien du toit par rapport aux têtes rondes saillantes. Pour de meilleurs résultats, nous recommandons des têtes de champignon semi-tubulaires galvanisées à chaud : elles offrent une excellente résistance à la corrosion et la force de réglage plus faible minimise la déformation de la tôle. Nuote Metals a fourni des millions de rivets à tête champignon pour des projets de toiture commerciale en Amérique du Nord, en Europe et en Asie du Sud-Est.

Q3 : Pourquoi certains rivets à tête champignon se fissurent-ils à la jonction tête-tige lors de la pose ?

R : Les fissures à la jonction sont presque toujours causées par un rayon de congé insuffisant ou une force de prise excessive. Le large diamètre de la tête champignon crée une concentration de contraintes à l'endroit où la tête rencontre la tige : si le rayon est trop aigu (inférieur à 0,3 × d), le matériau ne peut pas s'écouler correctement lors du refoulement. Chez Nuote Metals, nous maintenons un rayon de congé minimum de 0,5×d et le contrôlons avec un jaugeage optique sur chaque station de formage. Si vous rencontrez des fissures chez votre fournisseur actuel, veuillez nous contacter en nous indiquant les dimensions de vos rivets et la pression de réglage. Nous pouvons vous recommander un ajustement géométrique qui élimine le problème.
