Description du produit

Dans le monde compétitif du formage des métaux, la vitesse a un impact direct sur les coûts. L'emboutissage à grande vitesse est un processus de fabrication qui permet de produire des milliers de composants de précision par minute, ce qui en fait le choix privilégié pour les industries nécessitant de grands volumes de pièces métalliques de petite à moyenne taille.

Nuote Métauxexploite une installation d'estampage à grande vitesse dédiée avec des presses capables de 200 à 1 200 coups par minute. Nos lignes d'emboutissage à grande vitesse produisent des milliards de pièces par an pour les secteurs de l'automobile, de l'électronique, du médical et des biens de consommation.

Qu’est-ce que l’estampage à grande vitesse ?

L'emboutissage à grande vitesse est un processus de formage de métal utilisant des matrices progressives personnalisées montées sur des presses qui fonctionnent à des cadences nettement plus élevées que l'emboutissage conventionnel. Typiqueestampage à grande vitessefonctionne à une vitesse de 200 à 1 200 coups par minute (SPM), contre 30 à 80 SPM pour les presses standards.

Leestampage à grande vitesseLe processus alimente la bobine de métal à travers un redresseur et dans la presse. Chaque trait effectue simultanément plusieurs opérations : perçage, découpage, pliage, frappe. Les pièces sortent de la matrice à des vitesses mesurées en milliers par heure.

Principales caractéristiques de l’estampage à grande vitesse :

Rendement extrêmement élevé – Des millions de pièces par semaine à partir d’une seule presse

Tolérances serrées – Maintenues grâce à la construction rigide de la matrice et à la stabilité de la presse

Travail minimal – Production entièrement automatisée de bobines à pièces

Prix à la pièce inférieur – Un volume élevé amortit les coûts d’outillage et de configuration

Pourquoi choisir Nuote Metals pour l'emboutissage à grande vitesse ?

Flotte d'équipements spécialisés

Nuote Métauxmaintient une ligne de presse spécialement configurée pour l’estampage à grande vitesse. Toutes les presses sont dotées de systèmes avancés d’amortissement des vibrations et de guidage de précision.

Paramètres de presse	Spécification
Type de presse	Cadre en C et côté droit haute vitesse
Capacité de la presse	25 tonnes à 200 tonnes
Plage de vitesse	200 à 1 200 coups par minute
Largeur maximale de la bobine	400 millimètres
Épaisseur maximale du matériau	3,0 mm (acier) / 1,5 mm (inox)
Précision de l'alimentation	±0,05mm
Protection des matrices	Capteurs de bourrage d'alimentation, d'éjection de pièces, de flambage de matériau

Expertise en outillage pour l’emboutissage à grande vitesse

Estampage à grande vitesseimpose des exigences extrêmes à la construction des matrices. Nuote Metals conçoit et fabrique des matrices progressives spécifiquement pour les opérations à grande vitesse :

--Poinçons et plaquettes en carbure – Résistance à l'usure pour des millions de courses

--Sections de matrice équilibrées – Vibrations réduites à des taux de cyclage élevés

--Éjection positive de la pièce – Air ou goupilles à ressort pour dégager la matrice à chaque course

--Systèmes de lubrification – Applicateurs à micro-brouillard pour un revêtement homogène des bobines

--Jeux de matrices à changement rapide – Moins de 30 minutes pour les échanges de matrices

Capacités techniques de l'emboutissage à grande vitesse de Nuote Métaux

Compatibilité des matériaux pour l'estampage à grande vitesse

Tous les métaux ne fonctionnent pas de la même manière lors de l’emboutissage à grande vitesse.Nuote Métauxa validé les matériaux suivants pour une production à grande vitesse :

Matériel	Épaisseur typique	Vitesse maximale par minute	Pièces communes
Acier à faible teneur en carbone (SPCC, SPCD)	0,2 – 2,5 mm	1 200	Cosses, rondelles, clips
Acier inoxydable (304, 301)	0,1 – 1,2 mm	600	Contacts à ressort, composants médicaux
Laiton (C260, C268)	0,1 – 2,0 mm	1 000	Bornes électriques, broches de connecteur
Bronze phosphoreux	0,1 – 0,8 mm	1 000	Ressorts de relais, lames d'interrupteur
Aluminium (5052, 1100)	0,2 – 2,0 mm	800	Dissipateurs thermiques, boucliers EMI, contacts de batterie
Cuivre (C110)	0,1 – 1,5 mm	1 200	Jeux de barres, clips de mise à la terre

Tolérances dimensionnelles réalisables avec l'estampage à grande vitesse

Malgré des taux de cyclisme élevés,Nuote Métauxmaintient des tolérances serrées grâce à la détection dans la matrice et à la sélection de l'acier à outils.

Type de fonctionnalité	Tolérance standard (volume élevé)	Capacité de précision (avec capteurs intégrés)
Diamètre du trou (moins de 5 mm)	±0,025 mm	±0,010 mm
Contour vierge (bande progressive)	±0,050 mm	±0,025 mm
Entraxe trou à trou	±0,050 mm	±0,025 mm
Hauteur de formage (coudes, fossettes)	±0,075 mm	±0,050 mm
Planéité (par longueur de 50 mm)	±0,10 mm	±0,05mm
Hauteur des bavures (bords cisaillés)	≤0,05 mm	≤0,025 mm

Volumes de production pour l’estampage à grande vitesse

Estampage à grande vitesseest plus économique à des volumes plus élevés.Nuote Métauxfournit des conseils sur les niveaux de volume.

Niveau de volume	Quantité de pièces typique	Processus recommandé	Délai (outillage)
Prototype / Pilote	100 à 5 000 pièces	Découpe laser ou outillage souple	7 – 14 jours
Faible volume	5 000 à 50 000 pièces	Estampage conventionnel (80 SPM)	20 – 30 jours
Volume moyen	50 000 – 500 000 pièces	Estampage à grande vitesse (400 SPM)	25 – 35 jours
Volume élevé	500 000 à plus de 10 millions de pièces	Estampage à grande vitesse (800+ SPM)	30 – 45 jours

Applications les mieux adaptées à l’estampage à grande vitesse

Nuote Métauxa appliqué l’estampage à grande vitesse dans de nombreuses industries. Vous trouverez ci-dessous des familles de pièces caractéristiques.

Composants électriques et électroniques

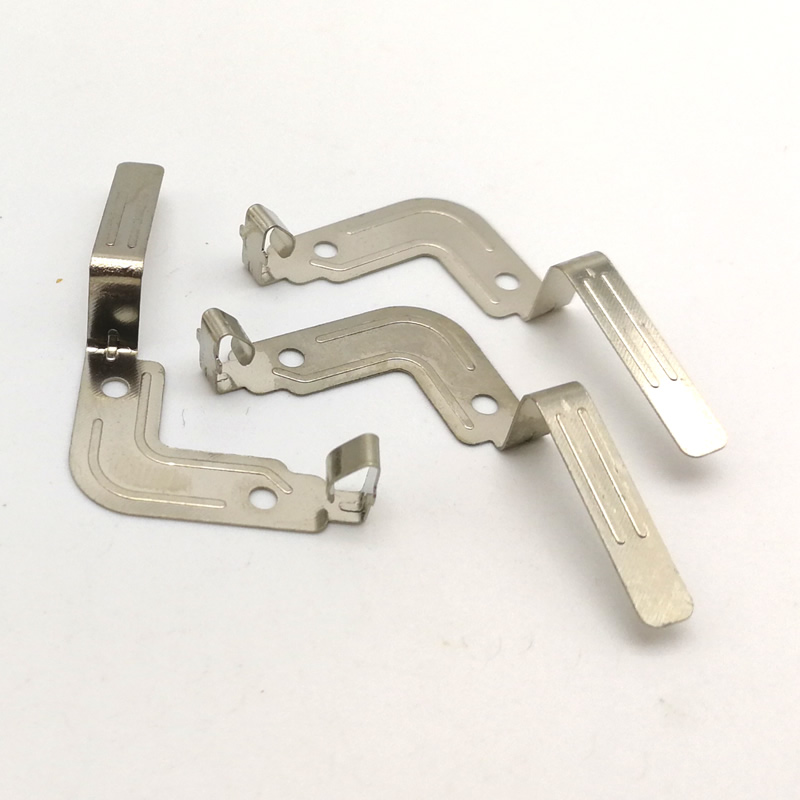

Contacts de batterie et bornes de pile bouton

Lames de relais et d'interrupteur

Broches et prises de connecteur

Boîtiers de blindage (EMI/RFI)

Cadres de connexion pour semi-conducteurs

Bagues collectrices et porte-balais

Attaches et clips automobiles

Clips et dispositifs de retenue pour faisceaux de câbles

Colliers de serrage (style bande)

Bornes de la boîte à fusibles

Supports de montage de capteur (petit format)

Joints et cales

Composants de boucle de ceinture de sécurité

Composants de dispositifs médicaux

Mâchoires pour instruments chirurgicaux (ébauches estampées)

Boîtiers pour dispositifs implantables (à paroi mince)

Anneaux de connecteur de cathéter

Embouts de tournevis orthopédiques (formes estampillées)

Contacts de la bandelette de test de diagnostic

Produits de consommation

Dents et curseurs de fermeture à glissière

Composants de boutons-pression

Dômes d'interrupteur à clé (métal)

Contacts de batterie pour jouets et télécommandes

Pinces à ressort pour stylos et outils

Industriel et matériel

Rondelles de blocage et anneaux de retenue

Borniers et cosses

Attaches de câble (versions à ardillon métallique)

Entretoises et entretoises

Plaques signalétiques et étiquettes de série

Assurance qualité dans l’estampage à grande vitesse – Principes EEAT

Nuote Métauxfait preuve d'expérience, d'expertise, d'autorité et de confiance grâce à des contrôles de processus rigoureux adaptés àestampage à grande vitesse.

Expérience dans la conception de matrices à grande vitesse

Nos ingénieurs en outillage ont conçu plus de 500 matrices progressives pour l’emboutissage à grande vitesse grâce à trois décennies d’expérience combinée. Chaque matrice est soumise à une analyse par éléments finis (FEA) pour prédire le mouvement de la bande et les modes de vibration avant la fabrication.

Expertise en surveillance en cours de processus

L’estampage à grande vitesse nécessite un retour de qualité en temps réel. Nuote Metals emploie :

Capteurs optiques – Détectent la présence et la forme des pièces à chaque course

Micromètres laser – Mesurez les largeurs critiques à 1 000 lectures par seconde

Tests par courants de Foucault – Vérifier la dureté du matériau et les fissures (pour les pièces de sécurité)

Logiciel SPC – Suit les tendances dimensionnelles et les alarmes en cas de dérive

Autorité grâce à la conformité de l'industrie

Nos opérations d’estampage à grande vitesse sont certifiées pour :

ISO 9001 :2015 – Gestion complète de la qualité

IATF 16949 – Norme de qualité automobile (disponible pour les projets automobiles)

IPC-A-610 – Acceptabilité des assemblages électroniques (le cas échéant)

RoHS & REACH – Conformité des matériaux pour toutes les pièces produites

La confiance grâce à la transparence des données

Pour chaque commande de production d'emboutissage à grande vitesse, Nuote Metals fournit :

Rapport d’inspection du premier article – dimensions mesurées à 100 %

Étude de capabilité du processus (Cpk) – Pour les dimensions critiques du client

Certificats de matériaux – traçables jusqu'à l'usine d'origine

Échantillons de pièces – 20 pièces expédiées avant la production complète

Estampage à grande vitesse et estampage conventionnel – Une comparaison

Lors de la sélection d’un processus de fabrication, il est essentiel de comprendre les compromis.

Facteur	Estampage conventionnel	Estampage à grande vitesse
Coups par minute	30 – 80	200 – 1 200
Volume annuel typique	50 000 – 500 000 pièces	500 000 – 50 millions de pièces
Construction des matrices	Acier à outils (D2, A2)	Plaquettes carbure + acier à outils
Coût du dé	Inférieur (construction plus simple)	Plus élevé (meulage de précision requis)
Complexité de la pièce	Simple à modéré	Simple (formation principalement plate ou douce)
Plage d'épaisseur du matériau	0,5 à 6,0 mm	0,1 – 3,0 mm
Temps de changement	1 – 2 heures	0,5 – 1 heure (outillage à changement rapide)
Travail par quart de travail	1 – 2 opérateurs	0,5 opérateurs (semi-automatique)
Prix à la pièce (grand volume)	Modéré	Très faible

Nuote Métauxrecommande l'emboutissage à grande vitesse lorsque les volumes annuels dépassent 500 000 pièces et que la géométrie des pièces est principalement plate ou implique des courbures légères.

Foire aux questions sur l'estampage à grande vitesse

Vous trouverez ci-dessous les demandes techniques les plus courantes reçues par Nuote Metals concernantestampage à grande vitesse.

Q1 : Quel est le volume annuel minimum requis pour justifier les coûts d’outillage d’estampage à grande vitesse ?

R : Le seuil de rentabilité de l’emboutissage à grande vitesse dépend de la complexité de la pièce et du matériau. En règle générale chez Nuote Metals, l'emboutissage à grande vitesse devient économiquement avantageux lorsque les volumes annuels dépassent 500 000 pièces pour des pièces simples (rondelles, clips, cosses) ou 200 000 pièces pour des pièces moyennement complexes (pliages multiples, tolérances serrées). En dessous de ces seuils, l’emboutissage conventionnel ou même le poinçonnage CNC peuvent offrir un coût total inférieur lorsque l’amortissement de l’outillage est pris en compte. Par exemple, une matrice progressive d'estampage à grande vitesse typique avec des inserts en carbure coûte entre 8 000 et 20 000 dollars selon le nombre de stations. Si cette matrice produit des pièces à 0,01 $ pièce par rapport à l'estampage conventionnel à 0,03 $ pièce, l'économie par pièce est de 0,02 $. La matrice est rentabilisée après 400 000 à 1 000 000 de pièces. Nuote Metals fournit une analyse comparative gratuite des coûts pour votre dessin de pièce : nous calculons le prix à la pièce pour les méthodes d'estampage conventionnelles et à grande vitesse.

Q2 : L'emboutissage à grande vitesse peut-il produire des pièces aux formes tridimensionnelles complexes, telles que des coupelles embouties ou des supports multi-angles ?

R : L'emboutissage à grande vitesse convient mieux aux pièces qui sont principalement plates ou dont le formage est doux (hauteurs de courbure allant jusqu'à 3 à 4 fois l'épaisseur du matériau). L'emboutissage profond (profondeur de la coupelle supérieure au diamètre) ou les supports multi-angles complexes nécessitent généralement des vitesses de presse plus lentes (30 à 80 SPM) pour permettre au matériau de s'écouler correctement sans se déchirer ni se froisser. Cependant, Nuote Metals peut intégrer un formage limité dans les matrices d'estampage à grande vitesse, par exemple des nervures en relief, des fossettes peu profondes, des coudes décalés (formes en Z) et de simples coudes en U jusqu'à 90 degrés. Si votre pièce nécessite un emboutissage profond sur 8 mm ou plusieurs plis composés, nous recommandons notre ligne d'emboutissage conventionnelle qui fonctionne à 60-100 SPM mais peut gérer des géométries plus complexes. Contactez Nuote Metals avec votre modèle 3D et nos ingénieurs vous indiqueront si l'emboutissage à grande vitesse est techniquement réalisable pour votre géométrie spécifique.

Q3 : Comment Nuote Metals maintient-il la stabilité dimensionnelle lors de longs tirages d'emboutissage à grande vitesse (des millions de coups) ?

R : Maintenir la précision sur des millions de coups est le principal défi de l’estampage à grande vitesse. Nuote Metals utilise trois stratégies. Premièrement, nous utilisons des plaquettes en carbure pour toutes les stations de coupe et de formage critiques : le carbure maintient les arêtes vives 10 à 20 fois plus longtemps que l'acier à outils, empêchant ainsi la croissance des bavures et la dérive dimensionnelle. Deuxièmement, nos presses à estamper à grande vitesse sont équipées de systèmes de lubrification automatique qui appliquent une micro-huile sur la bobine à chaque course, réduisant ainsi la friction et l'accumulation de chaleur. Troisièmement, nous mettons en œuvre une détection intégrée : des capteurs optiques surveillent la présence des pièces et des micromètres laser vérifient les largeurs de clé tous les 10 000 coups. Lorsqu'une mesure approche des limites de contrôle, la presse s'arrête automatiquement. Grâce à ces méthodes, Nuote Metals exécute régulièrement des travaux d'emboutissage à grande vitesse de 5 à 10 millions de pièces sans usure significative des outils. Nous fournissons des rapports Cpk continus toutes les 100 000 pièces pour démontrer la stabilité du processus.

Q4 : Quels types de défauts sont propres à l’emboutissage à grande vitesse et comment Nuote Metals les prévient ?

R : L’estampage à grande vitesse introduit des modes de défauts que l’on ne retrouve pas dans les processus plus lents. Les plus courants incluent le flambage des bobines (le matériau s'accumule à l'entrée de la matrice en raison d'une inadéquation de l'alimentation), le grippage (le métal se transfère aux surfaces du poinçon à cause de la chaleur) et le décapage incomplet (la pièce colle au poinçon et est remontée). Nuote Metals évite cela grâce à des caractéristiques de conception spécifiques : des rouleaux d'alimentation de précision avec servocommande (précision de ± 0,02 mm), des poinçons polis et revêtus (les revêtements TiN ou TiCN réduisent le grippage) et des plaques de dévêtissage positives avec une pression de ressort adaptée à l'épaisseur du matériau. De plus, nos presses à estamper à grande vitesse comprennent des détecteurs de bourrage d'alimentation et des capteurs de flambage de bande qui arrêtent la presse en un seul passage. Pour les matériaux sujets à la fissuration des bords à grande vitesse (par exemple, l'acier inoxydable mi-dur), nous pouvons recommander un recuit ou un lubrifiant différent. Si vous rencontrez l'un de ces problèmes avec un fournisseur d'emboutissage à grande vitesse existant, Nuote Metals peut examiner gratuitement la conception de votre pièce et de votre matrice.
