Rivets demi-tubulaires

Rivets demi-tubulairessont ce que vous spécifiez lorsque vous avez besoin de la résistance d'un rivet solide, mais que votre ligne de production ne peut pas se permettre les presses lourdes, les cycles lents et les forces de réglage élevées qu'exigent les rivets solides. La conception semi-tubulaire – une cavité peu profonde à l'extrémité arrière, représentant généralement 45 à 55 % de la longueur du canon – signifie que seule la fine paroi de la section creuse roule vers l'extérieur lors de l'installation. Le résultat : un assemblage plus rapide, un outillage plus léger et un corps à corps constant à chaque fois.

Lorsque votre chaîne de montage tourne à grande vitesse et que vos joints doivent encore tenir, les rivets demi-tubulaires sont efficaces.

Demi-tubulaire, solide ou entièrement tubulaire – Choisir la bonne conception

La caractéristique déterminante d’un rivet semi-tubulaire est la cavité peu profonde à l’extrémité arrière – généralement 45 à 55 % de la longueur du canon. Lors de l'installation, seule la fine paroi de cette section creuse roule vers l'extérieur pour former le clinch. Ceci est fondamentalement différent d'un rivet plein (entièrement plein) et d'un rivet tubulaire complet (entièrement creux).

Pour la plupart des applications industrielles, de meubles, automobiles et de quincaillerie, le rivet semi-tubulaire offre le meilleur équilibre entre résistance et efficacité de production.

Matériaux et styles de tête – Ce que nous proposons

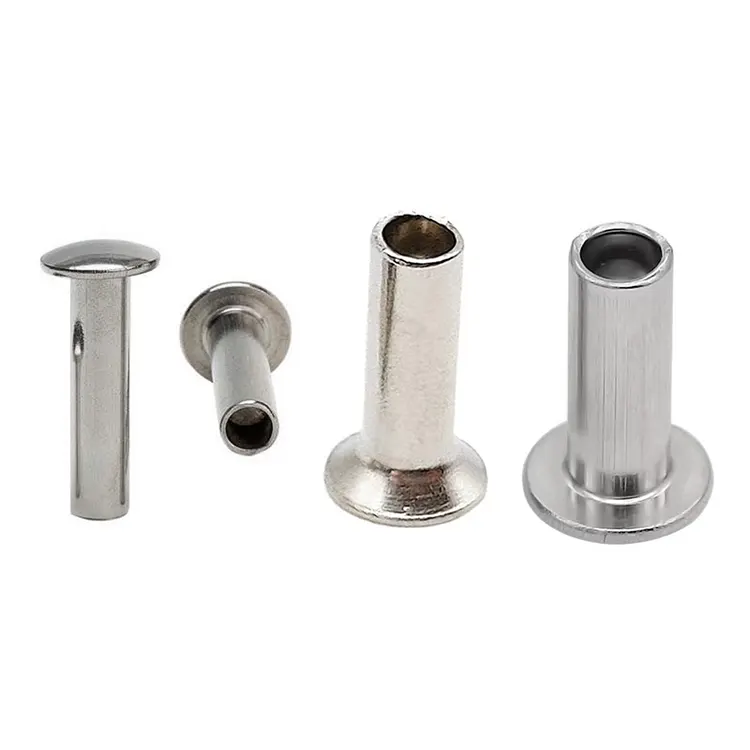

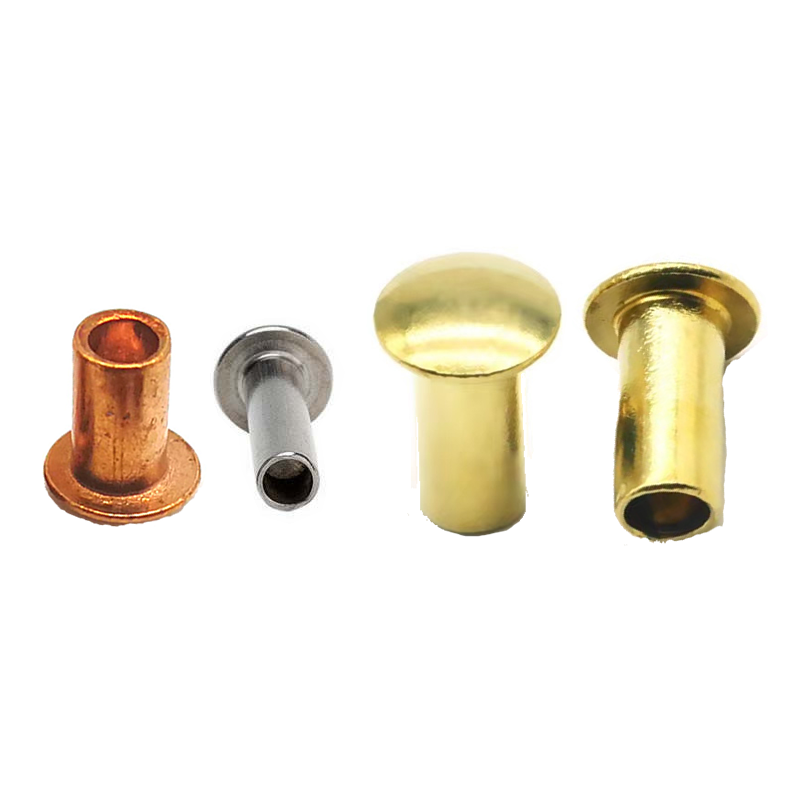

Ils sont disponibles en cinq familles de matériaux et huit styles de tête pour répondre aux exigences de votre application.

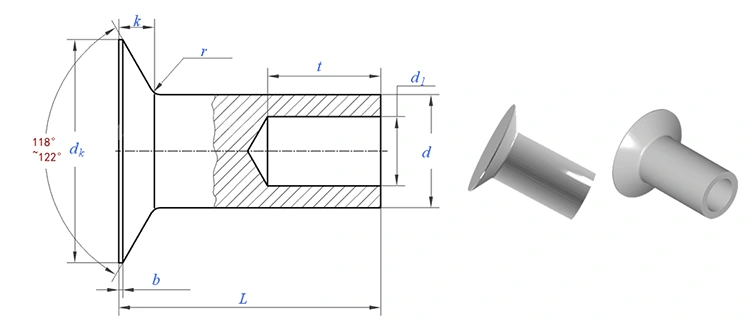

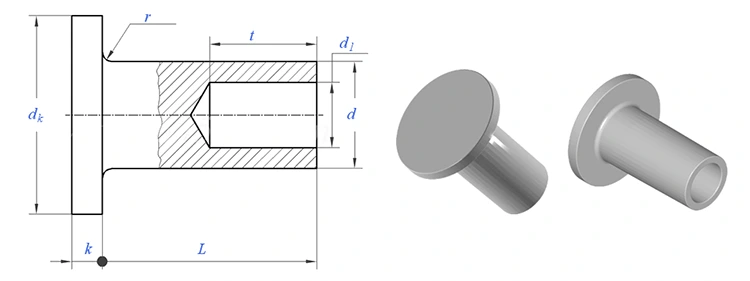

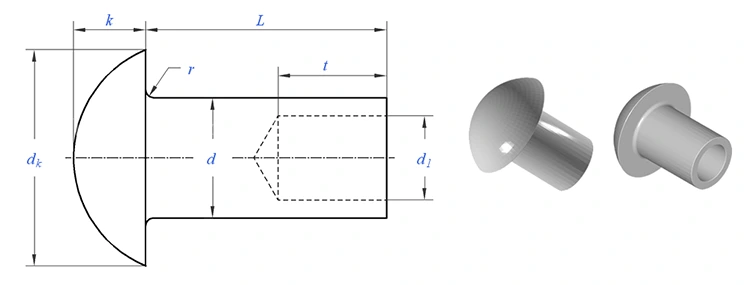

Styles de tête disponibles :

Finitions : Zingué, bruni, passivé, laqué, nickelé, vieilli, anodisé, brut – selon le matériau.

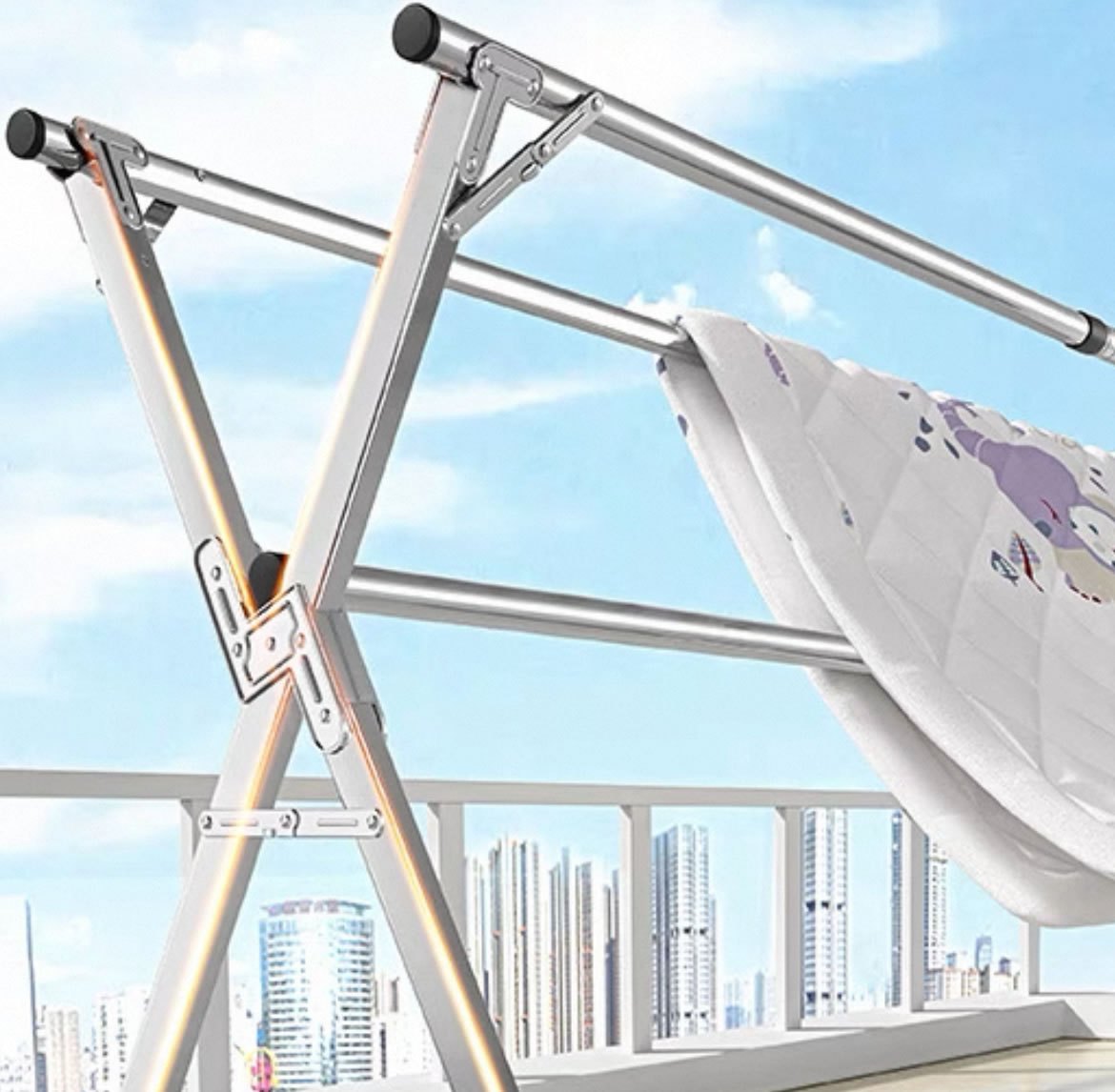

Une vraie application – Étendoir à vêtements en aluminium

Un fabricant d'étendoirs à linge portables utilisait des rivets en aluminium pour assembler les joints à charnières à ciseaux de ses étendoirs pliables. Les rivets existants étaient en aluminium massif – ils fonctionnaient, mais la chaîne de montage était plus lente que ce que souhaitait le client. La force de réglage élevée nécessitait une configuration minutieuse de la presse, et tout désalignement provoquait une déformation du mince tube en aluminium. Le client souhaitait un assemblage plus rapide sans sacrifier la résistance des joints.

Nous avons analysé le mode de rupture : les rivets pleins étaient surspécifiés pour cette application. La charge sur les articulations des charnières était modérée – quelques kilos de vêtements mouillés – et le risque de déformation était élevé en raison de la finesse des tubes. La solution était une conception semi-tubulaire qui réduirait la force de fixation tout en offrant une résistance plus que suffisante.

Nuote Metals a fourni des rivets semi-tubulaires en aluminium – tige de 4,0 mm, tête ronde de 7,0 mm, longueur de corps de 10,0 mm, finition unie. La cavité semi-tubulaire a réduit la force de réglage de plus de 60 %, éliminant ainsi la distorsion du tube. Le matériau en aluminium correspond au cadre du rack. La tête ronde offre une apparence nette et cohérente.

Le client a testé 1 000 rivets sur 500 racks. Après 10 000 cycles de pliage avec une charge de 15 kg, pas de déformation, pas de desserrage. La vitesse d'assemblage a augmenté de 35 % et les taux de rejet sont tombés à près de zéro. Ils commandent désormais des rivets demi-tubulaires par lots de 300 000 pièces par an.

Comment les rivets sont spécifiés – Ce dont nous avons besoin de votre part

Ils sont produits sur mesure selon vos exigences exactes. Voici ce dont nous avons besoin pour répondre correctement à vos spécifications.

Les dimensions dont nous avons besoin :

• Diamètre de la tige – 1,5 mm à 8,0 mm
• Longueur du canon – mesurée du dessous de la tête jusqu’à l’extrémité de la tige. Nous calculons cela à partir de l’épaisseur de votre pile de matériaux.
• Style de tête : ronde, plate, ovale, en treillis, cylindrique, universelle, champignon ou fraisée
• Diamètre de la tête – adapté à vos besoins en matière de surface d'appui

Les choix que vous faites :

• Matériau – acier, acier inoxydable, laiton, cuivre ou aluminium
• Conception – solide ou semi-tubulaire
• Finition – zinc, passivé, laqué, nickel, anodisé, antique, etc.

Si vous n'êtes pas sûr de la longueur du canon ou du diamètre de la tête :Envoyez-nous votre épaisseur de pile de matériaux ou un échantillon de pièce. Nous vous recommanderons les dimensions optimales. Nous ne facturons pas les conseils en ingénierie.

Exemple de délai de livraison :5 à 10 jours pour les spécifications standard. Outillage personnalisé : 15 à 20 jours.

De la matière première au rivet fini – Notre flux de production

Les rivets demi-tubulaires sont formés par frappe à froid, un processus qui façonne le métal à température ambiante à l'aide de presses à grande vitesse et de matrices de précision. Voici comment nous procédons, étape par étape.

Approvisionnement en matériel– Nous achetons du fil certifié auprès d’usines agréées. Chaque bobine est accompagnée d'un certificat de test d'usine et d'un numéro de chauffe pour une traçabilité complète. Nous n'acceptons pas les bobines sans la documentation appropriée.

Inspection des matériaux entrants– Chaque bobine est vérifiée pour son diamètre (micromètre laser, ±0,02 mm) et sa dureté (testeur Rockwell). Pour l’acier, nous exigeons HRB 70–85. Le spectromètre vérifie la composition du matériau. Toute bobine hors spécifications est rejetée avant d’atteindre l’atelier de production.

Cap à froid– Le fil alimente une tête froide multiposte. En une seule séquence continue :

• Le fil est étiré au diamètre exact de la tige
• Couper à une longueur précise
• Le premier coup met le blanc au carré
• Le deuxième coup forme la tête (l'un des huit styles de tête)
• Le troisième coup extrude la cavité semi-creuse à une profondeur de 45 à 55 %

Placage ou revêtement– Le zinc, la passivation, la laque, le nickel, l'anodisation ou d'autres finitions sont appliqués comme spécifié. L'épaisseur du placage est vérifiée par XRF.

Inspection finale– Tri 100% optique pour les dimensions critiques. Échantillon AQL vérifié manuellement. Rapport dimensionnel et certificat délivré avec chaque lot.

Qu'est-ce qui fait que la frappe à froid fonctionne pour les rivets demi-tubulaires :

• La profondeur de la cavité doit être précise – trop faible et la force de réglage reste élevée ; trop profond et le corps à corps est faible.
• La frappe à froid écrouit le matériau, augmentant la dureté de la surface de 15 à 20 % sans traitement thermique.
• La cohérence est intégrée au processus : chaque rivet correspond au premier.

Contrôle qualité – Ce que nous vérifions, pourquoi c'est important

Notre processus de contrôle :

• Fil entrant – Diamètre et dureté vérifiés avant le début de la production. Le spectromètre vérifie la composition du matériau.
• Premier article – 10 rivets mesurés sur comparateur optique. Chaque dimension est vérifiée : tige, tête, longueur du canon, profondeur de la cavité.
• En cours de fabrication – 5 rivets toutes les 500 pièces. Dimensions critiques vérifiées avec des pieds à coulisse numériques. Toute dérive arrête la presse.
• Test de prise – Toutes les 2 000 pièces, placées dans un échantillon. Clinch a inspecté la symétrie, l’étanchéité et les fissures.
• Tri final – contrôle 100% optique. Échantillon AQL vérifié manuellement.

Ce que disent nos clients – Commentaires réels

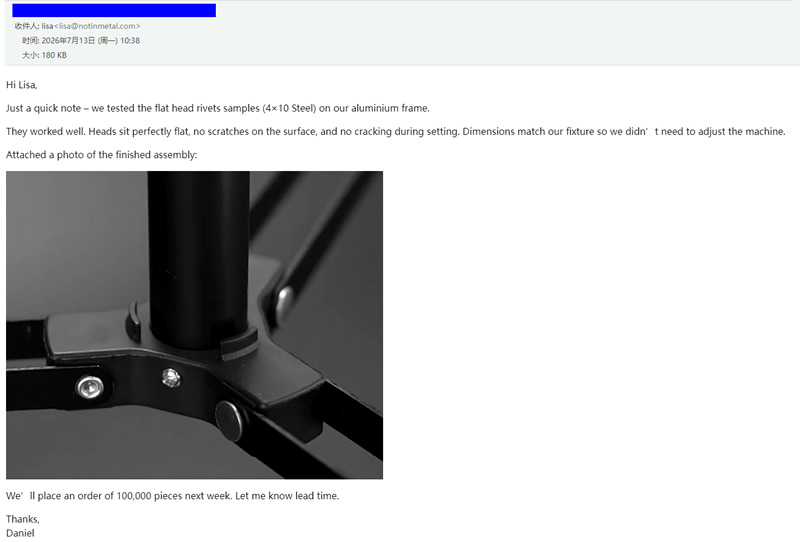

Nous ne revendiquons pas seulement la qualité : nous laissons nos clients parler pour nous. Les images ci-dessus montrent de vrais retours de clients qui ont utilisé nos rivets demi-tubulaires dans leurs lignes de production. Des fabricants de meubles aux assembleurs de produits électroniques, ils partagent leurs expériences en matière de qualité de nos produits, de fiabilité de livraison et d'assistance technique.

Votre commande – Ce que nous vous envoyons

Lorsque vos rivets arrivent, vous recevez bien plus que le produit. Nous incluons un enregistrement complet de ce qui a été fait et comment cela a été vérifié.

Ce que vous trouverez dans la boîte :

• Rivets dans des sacs en polyéthylène scellés – Étiquetés avec le numéro de pièce, le numéro de lot et la quantité. Pas de pièces détachées, pas de devinettes.
• Certificat matériau – Composition chimique et propriétés de traction de la bobine d'origine. Traçable au numéro de chaleur.
• Fiche d'inspection – Mesures réelles de 10 rivets de votre lot. Nous enregistrons le diamètre de la tige, le diamètre de la tête, la hauteur de la tête, la longueur du canon et la profondeur de la cavité.
• Certificat de finition – Pour rivets plaqués, vérification d'épaisseur XRF.
• Document de conformité – Signé par notre responsable QA, avec un numéro de lot unique pour la traçabilité.
• Nous conservons des copies pendant cinq ans – mais nous vous recommandons de conserver également les vôtres.

Certifié pour :ISO 9001:2015, RoHS, REACH

Trois questions auxquelles nous répondons souvent

Q1 : J'utilise des rivets demi-tubulaires et ils continuent de se fissurer pendant la pose. Quelle est la cause de cela et comment puis-je y remédier ?

R : Les fissures pendant la prise sont l’un des problèmes les plus courants dont nous entendons parler. Voici les causes et solutions les plus probables :

Cause 1 : Mauvais matériau pour l'application. L'acier inoxydable durcit rapidement et est plus sujet aux fissures que l'acier ou le laiton. Si vous utilisezrivets demi-tubulaires en acier inoxydableet si vous rencontrez des fissures, envisagez de passer à l'acier à faible teneur en carbone ou au laiton – ils sont plus indulgents lors de la prise.

Cause 2 : La profondeur de la cavité est trop profonde. Si la cavité dépasse 55 % de la longueur du canon, l'épaisseur de paroi restante est trop fine pour supporter l'action de roulement. La solution est simple : nous pouvons ajuster la profondeur de la cavité entre 45 et 50 % de la longueur du canon. Envoyez-nous votre rivet actuel et nous mesurerons la profondeur de la cavité.

Cause 3 : La force de réglage est trop élevée. Les rivets demi-tubulaires n'ont besoin que de 25 à 30 % de la force requise pour les rivets pleins. Si votre presse est réglée trop haut, la paroi creuse se fissurera au lieu de rouler en douceur. Réduisez la force de réglage de 30 % et testez à nouveau.

Cause 4 : L'épaisseur de la pile de matériaux est incorrecte. Si la longueur du canon est trop courte, la section creuse atteint son fond avant que le corps à corps soit complètement formé. La longueur du canon doit être de 1,5 à 2,0 mm plus longue que l'épaisseur totale de votre pile de matériaux. Mesurez l’épaisseur de votre pile et envoyez-la-nous – nous vérifierons la longueur du canon.

Si aucune de ces solutions ne résout le problème, envoyez-nous un échantillon de vos rivets fissurés et de votre pile de matériaux. Nous analyserons la panne et recommanderons un correctif spécifique – sans frais.

Q2 : Puis-je les utiliser dans des applications extérieures ?

R : Oui, avec le bon matériau et la bonne finition. Pour les applications extérieures, nous recommandons :

Acier inoxydable (304 ou 316) avec finition passivée pour une résistance permanente à la corrosion

Acier zingué avec chromate jaune pour 96 heures de résistance au brouillard salin (convient à une utilisation extérieure abritée)

Aluminium avec finition anodisée pour des assemblages extérieurs légers

Q3 : Comment sélectionner la bonne longueur de canon pour un rivet demi-tubulaire ?

R : Sélectionnez une longueur de canon d'environ 1,5 à 2,0 mm plus longue que l'épaisseur totale de votre pile de matériaux. Par exemple, si vous joignez deux feuilles de 2 mm (total 4 mm), choisissez une longueur de canon de 5,5 à 6,0 mm. Cette longueur supplémentaire fournit suffisamment de matériau pour que la section creuse puisse rouler vers l'extérieur et former un serrage sécurisé sans toucher le fond. Si le canon est trop court, le corps à corps sera faible. Trop longtemps et le canon pourrait se froisser. Envoyez-nous l'épaisseur de votre pile de matériaux et nous vous recommanderons la longueur exacte.
