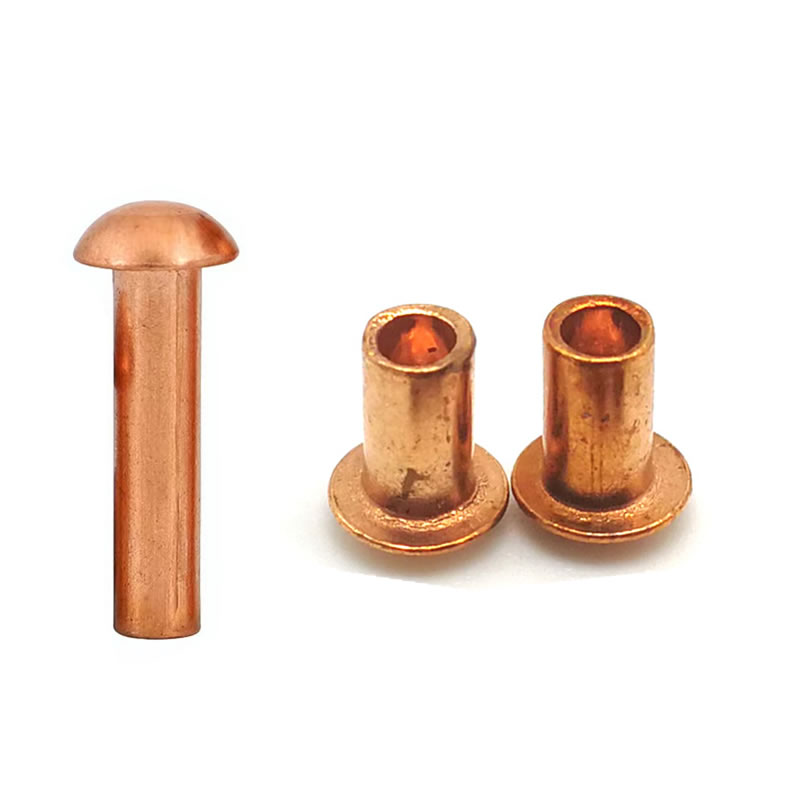

Rivets à tête ronde en cuivre

Rivets à tête ronde en cuivre – Quand la conductivité doit survivre aux vibrations et aux impacts

Dans la plupart des connexions électriques, une tête plate ou un rivet à tête fraisée fonctionne très bien. Mais placez ce joint sur un moteur vibrant, un raccord marin battu par les vagues ou une sangle de mise à la terre de wagon – et les règles changent. La tête à profil bas qui permettait de gagner de la place devient désormais un handicap : moins de matière sur la tige, résistance à l'arrachement moindre, desserrage plus rapide sous choc.

Rivets à tête ronde en cuivrerésoudre cela. Chez Nuote Metals, nous combinons du cuivre de haute pureté (C11000 ou C10200) avec une tête profonde et bombée qui absorbe les chocs, résiste au relâchement des vibrations et maintient une conductivité à faible résistance pendant des décennies. Il ne s'agit pas d'un rivet en cuivre à usage général. Il s'agit d'une fixation conçue pour les joints électriques et marins les plus résistants.

Le vrai problème : les terrains meubles dans les équipements à hautes vibrations

Les vibrations tuent silencieusement les joints électriques. Une sangle de mise à la terre qui se desserre de 0,1 mm peut augmenter la résistance, générer de la chaleur et éventuellement tomber en panne. Les rivets en cuivre à tête plate standard reposent uniquement sur la force de serrage : sous des vibrations constantes, cette force diminue.

Rivets en cuivre à tête rondechanger la physique :

• La géométrie du dôme agit comme un amortisseur– l'énergie d'impact se propage sur la surface incurvée au lieu de se concentrer à la jonction tête-tige.
• Plus de masse de matériau sur la tige– la résistance à l’arrachement est de 25 à 30 % supérieure à celle des équivalents à tête plate.

• Tendance autobloquante– lorsqu'elle est correctement réglée, la tête d'atelier bombée crée un verrouillage mécanique qui résiste au desserrage.

Données de terrain :Lors des tests de chute de poids, nos rivets à tête ronde en cuivre absorbent 35 % d'énergie en plus que les rivets en cuivre à tête plate du même diamètre. Lors des tests de vibration (10–2 000 Hz, 10 g), ils maintiennent la force de serrage 3 fois plus longtemps avant de montrer un desserrage mesurable.

Spécifications techniques – Rivets à tête ronde en cuivre

Fabriqué selon les équivalents DIN 660 (1 à 8 mm) et DIN 124 (10 à 36 mm). Tailles personnalisées disponibles.

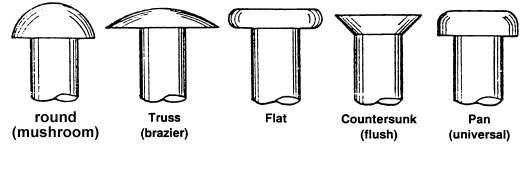

Tête ronde, tête plate ou tête fraisée – Pour les applications en cuivre uniquement

Il ne s’agit pas d’une comparaison générique. Il est spécifique à la douceur et à la conductivité du cuivre.

Tête ronde :Idéal pour les vibrations et les impacts. Le dôme absorbe les chocs et résiste au desserrage. Profil légèrement plus élevé. Préféré pour les terminaux de moteur, le matériel marin, la mise à la terre des rails.

Tête plate :Idéal pour les surfaces à profil bas et sans accrocs. Aucune fraise n'est nécessaire. Mais une résistance aux chocs inférieure, ce qui n’est pas idéal pour les joints vibrants.

Fraisé :Idéal pour une finition affleurante. Nécessite un trou conique. Tête la plus fine = résistance aux chocs la plus faible. À éviter dans les joints en cuivre à fortes vibrations.

Notre recommandation :Si le joint vibre, choisissez les rivets à tête ronde en cuivre de Nuote Metals. La pénalité de petit profil vaut le gain massif en termes de fiabilité commune.

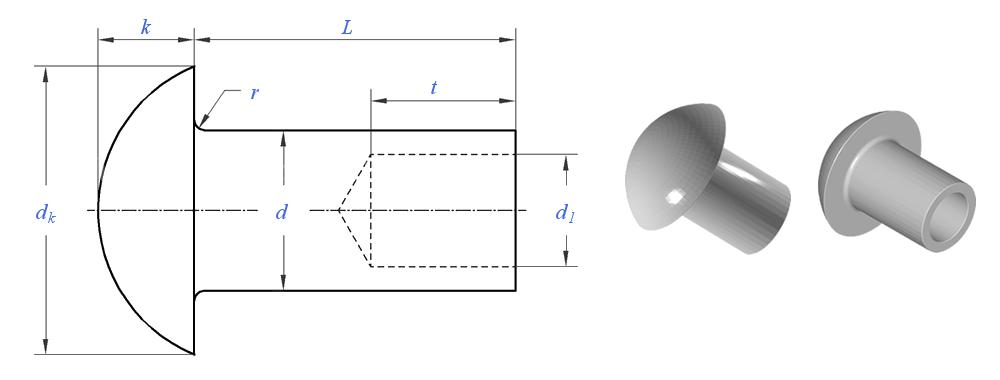

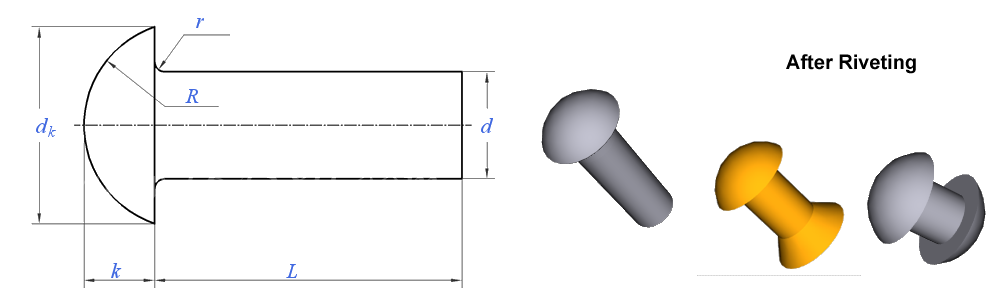

Solide ou semi-tubulaire – Pour les joints en cuivre sujets aux vibrations

Aperçu clé :Pour une résistance maximale aux vibrations, choisissez du solide. La tige entièrement remplie crée un verrouillage mécanique plus solide. Le semi-tubulaire est plus rapide à prendre mais légèrement moins résistant au desserrage à long terme.

Comment Nuote Metals Engineers fabrique des rivets à tête ronde en cuivre pour l'impact

La plupart des fournisseurs de rivets en cuivre se contentent de têter à froid le fil et de l'expédier. Nous faisons plus, car les rivets en cuivre à tête ronde échouent différemment des rivets à tête plate.

Le défi du formage :

Le cuivre durcit rapidement. Lors de la formation d’un dôme profond, le matériau doit s’écouler sans se fissurer à la jonction tête-tige. Nos outillages utilisent :

Formage progressif en plusieurs étapes– trois à cinq coups au lieu d’un, réduisant la concentration du stress.

Surfaces de matrice polies– évite les micro-rayures qui deviennent des foyers d'initiation de fissures.

Recuit contrôlé– on ramollit le fil entre les étapes pour lui redonner de la ductilité.

Tests d'impact que nous effectuons :

Chaque lot de rivets en cuivre à tête ronde est testé pour :

Impact de chute de poids– Poids de 5 kg à partir de 500 mm, mesurant la déformation et la fissuration.

Fatigue vibratoire– Balayage de 10 à 2 000 Hz pendant 8 heures, mesure de la rétention de charge de la pince.

Inspection des filets de jarret de tête– Grossissement 20x pour vérifier l’intégrité du rayon.

Pourquoi cela est important pour vous :

Un rivet à tête ronde en cuivre qui se fissure sous l'impact fait échouer l'ensemble du circuit de mise à la terre. Notre contrôle de processus garantit que chaque rivet absorbe les chocs plutôt que de les transférer au joint.

Cette ingénierie spécifique à l'application est la raison pour laquelle Nuote Metals fournit des rivets à tête ronde en cuivre aux constructeurs automobiles, aux entrepreneurs maritimes et aux entreprises de signalisation ferroviaire dans plus de 50 pays.

Installation pour joints sujets aux vibrations

Taille du trou :d + 0,05 mm à d + 0,1 mm. Plus serré que l'acier, le cuivre coule pour remplir le trou.

Force de réglage :40 à 60 % de la force du rivet en acier. Une force excessive aplatit le dôme et réduit l'absorption des chocs.

Sélection d'enclume :Utilisez une enclume concave adaptée au rayon du dôme. Une enclume plate déformera la tête et créera des colonnes de tension.

Formation de chef de magasin :Pour une résistance maximale aux vibrations, formez une tête d'atelier complète et arrondie, et non plate. Le profil arrondi répartit mieux la charge.

Préparation électrique :Nettoyer toutes les surfaces avec de l'alcool isopropylique. Pour les connexions supérieures à 10 A, utilisez des rivets étamés ou argentés pour éviter la formation d'oxyde.

Distance au bord :≥1,5×d du centre du trou au bord du matériau.

Questions fréquemment posées sur les rivets à tête ronde en cuivre

Q1 : Pourquoi devrais-je choisir un rivet en cuivre à tête ronde au lieu d'une tête plate pour la mise à la terre électrique ?

R : La décision dépend des vibrations et de l’impact. Si votre joint de mise à la terre est stationnaire, comme un jeu de barres dans un panneau sec et stable, un rivet en cuivre à tête plate fonctionne bien et permet d'économiser de l'espace. Mais si le joint subit des vibrations (moteurs, générateurs, wagons, moteurs marins) ou des impacts (action des vagues, machinerie lourde), la tête ronde est le meilleur choix. La tête bombée contient 25 à 30 % de matériau en plus sur la tige, ce qui augmente la résistance à l'arrachement. Plus important encore, la forme du dôme absorbe les chocs au lieu de les transférer au joint. Lors de nos tests, les rivets en cuivre à tête ronde maintiennent une force de serrage 3 fois plus longue que celle à tête plate sous le même profil de vibration. Nuote Metals recommande une tête ronde pour toute application de mise à la terre où l'équipement bouge ou vibre.

Q2 : Comment la douceur du cuivre affecte-t-elle le réglage des rivets à tête ronde : la tête peut-elle se déformer trop facilement ?

R : Le cuivre est plus tendre que l'acier, il se déforme donc plus facilement, mais c'est en fait un avantage lorsqu'il est correctement contrôlé. La clé consiste à utiliser la bonne force de réglage (40 à 60 % de celle que vous utiliseriez pour l'acier) et une enclume concave qui correspond au rayon du dôme. Si vous le fixez trop, le dôme s'aplatira, réduisant ainsi l'absorption des chocs et la résistance à l'arrachement. Si vous ne le fixez pas suffisamment, la tête d'atelier ne se formera pas complètement et le joint se desserrera. Chez Nuote Metals, nous fournissons les courbes de force recommandées et les spécifications des enclume avec chaque commande. Nous proposons également des rivets semi-tubulaires à tête ronde en cuivre, qui nécessitent une force encore plus faible et sont plus indulgents dans les réglages automatisés à grand volume.

Q3 : Les rivets à tête ronde en cuivre peuvent-ils être utilisés avec des barres omnibus ou des panneaux en aluminium ?

R : Uniquement dans des environnements intérieurs secs. Et même dans ce cas, nous recommandons la prudence. Le cuivre et l'aluminium sont galvaniquement différents. En présence d'humidité (même humide), le contact direct crée une cellule galvanique qui corrode l'aluminium. Pour les applications extérieures, marines ou humides, ne connectez pas les rivets en cuivre directement à l'aluminium. Si vous devez assembler du cuivre et de l'aluminium, envisagez : (a) d'utiliser une rondelle de transition bimétallique, (b) des rivets en cuivre étamé (l'étain réduit le potentiel galvanique), ou (c) de passer à des rivets en aluminium pour le côté aluminium. Nuote Metals fournit des rivets en cuivre et en aluminium. Nous pouvons vous aider à choisir le matériau adapté à votre joint et à votre environnement spécifiques.
