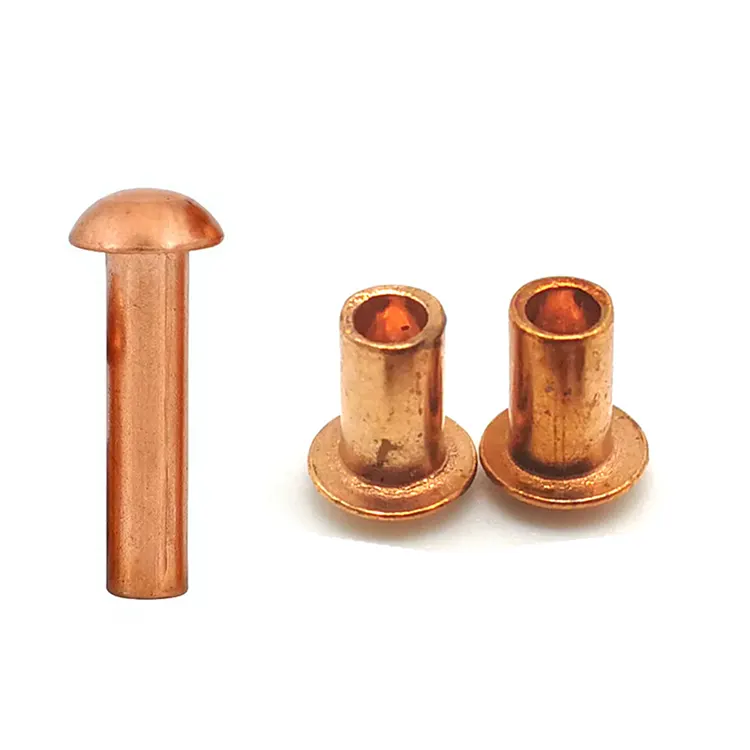

Rivets à tête cylindrique en cuivre – Large zone de contact sans la hauteur d’une tête ronde

Les fines feuilles de cuivre sont impitoyables. Appliquez trop de charge ponctuelle et le matériau se creuse. Utilisez une tête trop petite et le trou s'allonge sous l'effet des vibrations. Utilisez une tête trop haute et elle accroche le câblage ou refuse de s'encastrer dans un boîtier étroit.

Rivets à tête cylindrique en cuivrede Nuote Metals résolvent ce problème à trois voies. La tête cylindrique est plus large qu'une tête ronde (1,8 × – 2,0 × le diamètre de la tige) mais plus basse en hauteur (0,5 × – 0,6 ×). Cette géométrie répartit la force de serrage sur un anneau de cuivre plus large, réduisant ainsi les contraintes au bord du trou tout en conservant un profil bas pour les assemblages denses.

Il ne s'agit pas d'un rivet à usage général. Il s'agit d'une attache spécialement conçue pour les matériaux souples, fins et conducteurs.

Pourquoi la géométrie à tête panoramique fonctionne mieux sur le cuivre fin

La faible limite d'élasticité du cuivre (70 à 100 MPa) signifie qu'il se déforme facilement. Une tête ronde standard concentre la force directement sous le dôme, qui peut comprimer une feuille mince jusqu'à 0,5 mm. Une tête plate a une surface d'appui plus petite, donc la même force crée une pression plus élevée au bord du trou.

La tête panoramique modifie la répartition :

Pour un rivet de 4 mm dans une feuille de cuivre de 1 mm, une tête cylindrique touche environ 60 % de surface en plus qu'une tête plate. Cette différence est souvent suffisante pour éliminer complètement les capitons, sans ajouter de rondelle séparée.

Spécifications techniques

Fabriqué selon les dimensions DIN 603 et ISO 1051. Diamètres de tête personnalisés disponibles pour les applications de faible épaisseur.

Qualités des matériaux :

C11000 (ETP) :99,9% de cuivre, 0,04% d'oxygène. Usage électrique général, décoratif et en feuilles minces.

C10200 (OFHC) :99,99 % de cuivre, sans oxygène. Applications critiques en électronique et cryogénique.

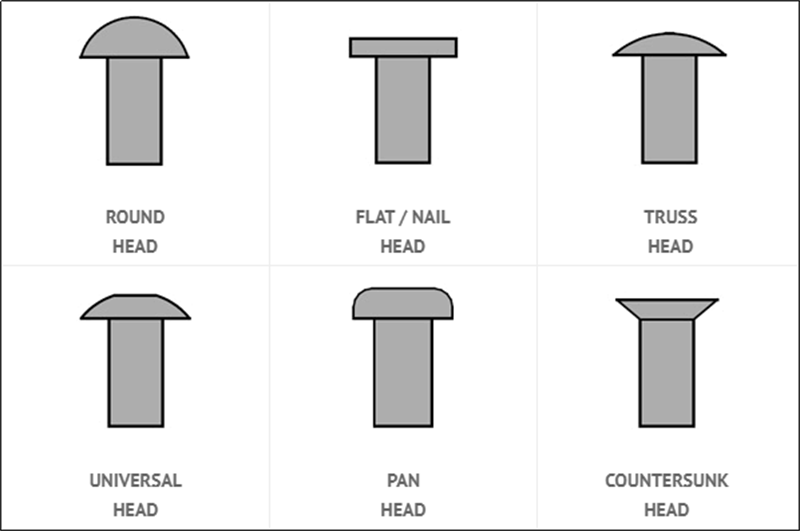

Quand choisir une tête cylindrique plutôt qu’une tête plate ou ronde – pour le cuivre uniquement

Il ne s’agit pas d’une comparaison générique. Il est spécifique à la douceur et à la conductivité du cuivre.

Choisissez la tête panoramiquelors de la fixation de feuilles de cuivre de moins de 2 mm d'épaisseur, lorsque vous avez besoin d'un profil bas mais ne pouvez pas tolérer les capitons, ou lorsque le joint nécessite une résistance modérée aux vibrations sans la hauteur d'une tête ronde.

Choisissez la tête platelorsque la surface doit être presque affleurante et que le cuivre est suffisamment épais (≥2 mm) pour résister à la déformation sans une large bague de roulement.

Choisissez la tête rondelorsque le joint est confronté à des vibrations ou à des impacts constants – moteurs, générateurs, moteurs marins – et que le dôme supérieur est acceptable.

Une erreur courante :Utilisation d'une tête plate sur du cuivre de 0,8 mm car elle semble discrète. La petite zone d'appui creuse souvent la tôle, desserrant le joint au fil du temps. La tête panoramique coûte le même prix mais évite cette panne.

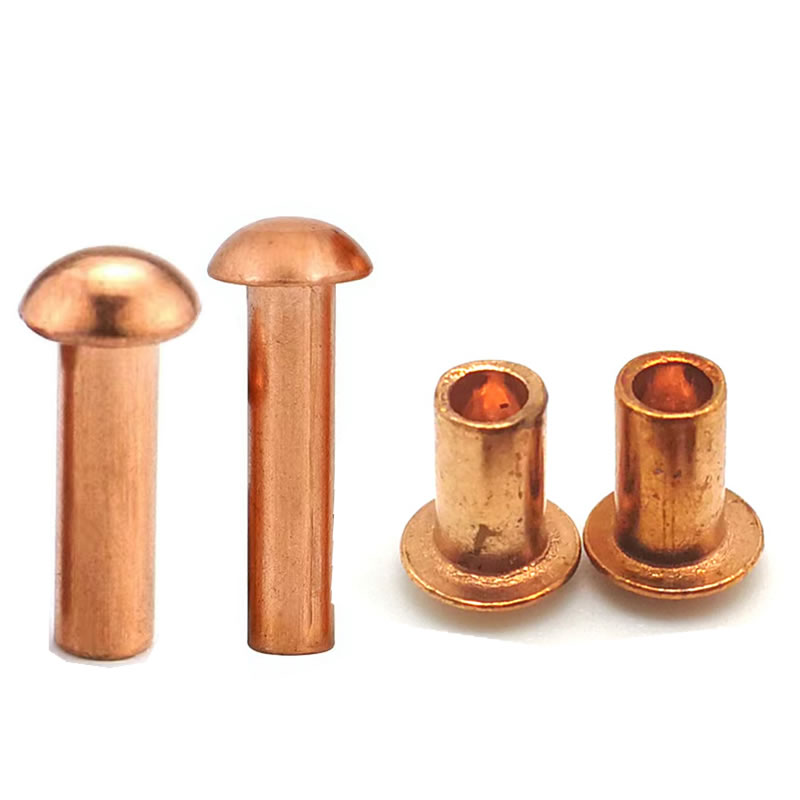

Solidee ou semi-tubulaire ? Une réponse spécifique au cuivre

Pour les feuilles de cuivre minces, la force de prise compte autant que la forme de la tête. Les rivets semi-tubulaires à tête cylindrique nécessitent 50 à 60 % de force en moins que les rivets solides, ce qui réduit directement le risque de déformation de la tôle lors de l'installation.

• Semi-tubulaireest le meilleur choix pour les feuilles de cuivre de moins de 1,5 mm, les boîtiers électroniques délicats et les lignes automatisées à grand volume. La pointe roulée se serre doucement sans comprimer le cuivre.

• Solideest préférable pour les plaques de cuivre plus épaisses (≥2 mm), les joints porteurs ou lorsqu'une résistance maximale au cisaillement est requise.

Nuote Metals peut fournir l’une ou l’autre configuration avec la même géométrie de tête cylindrique. Pour la plupart des applications en cuivre fin, nous recommandons le semi-tubulaire.

Comment Nuote Metals prend en charge l’assemblage de cuivre fin

Les rivets en cuivre à tête cylindrique échouent pour deux raisons : des fissures lors du formage de la tête ou des capitons lors de l'installation. Nous traitons les deux avant l’expédition de votre commande.

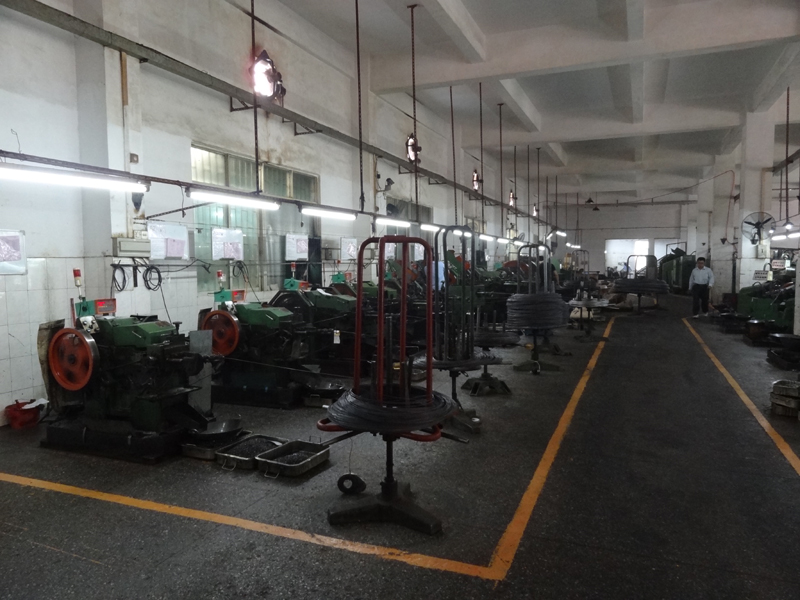

Outillage conçu pour le flux de cuivre :

Les têtes panoramiques ont un dôme large et peu profond. Dans le cuivre, cette forme est sujette à la fissuration à la jonction tête-tige si le rayon du congé est trop aigu. Nos matrices utilisent un rayon minimum de 0,5×d et sont polies pour éliminer les micro-rayures. Nous effectuons également un formage en plusieurs étapes (trois à cinq passages) pour permettre au cuivre de s'écouler progressivement au lieu de le forcer en un seul coup.

Échantillonnage de pré-production pour feuilles minces :

Envoyez-nous votre épaisseur de cuivre et la méthode de réglage prévue. Nous produirons un petit lot et le testerons sur votre matériau en feuille réel, et non sur un coupon standard. Vous recevez un rapport de réglage avec la force recommandée, le type d'enclume et des photos de la tête installée. Cela élimine les essais et erreurs sur votre ligne.

Inspection optique à 10x :

Chaque lot est vérifié pour le diamètre, la hauteur et la concentricité de la tête. Une variation de 0,05 mm de la hauteur de la tête est visible sur une surface en cuivre poli : nous la rejetons avant qu'elle ne vous parvienne.

Finition en interne :

Étamés, argentés, nickelés, polis ou laqués. Pour les panneaux décoratifs minces en cuivre, nous pouvons assortir votre finition de surface afin de minimiser le contraste visuel.

Traçabilité :

Des certificats ASTM B152 et des rapports de conductivité accompagnent chaque expédition. Nous partageons ouvertement les données d'inspection, car les performances de la tête panoramique dépendent d'une géométrie que vous ne pouvez pas voir à l'œil nu.

Cette prise en charge au niveau des applications est la raison pour laquelle les clients du secteur de l'électronique, du CVC et de l'architecture choisissent Nuote Metals pour les rivets à tête cylindrique en cuivre.

FAQ

Q1 : Les rivets à tête cylindrique en cuivre peuvent-ils être utilisés sur des feuilles de cuivre d'une épaisseur inférieure à 1 mm sans provoquer de capitons ?

R : Oui, à condition d'utiliser la bonne force de réglage et un corps semi-tubulaire. La large zone d'appui de la tête panoramique répartit la pression de serrage sur un anneau plus grand, réduisant ainsi la contrainte sur la feuille mince. Pour le cuivre de moins de 1 mm, nous recommandons : (a) des rivets semi-tubulaires pour réduire la force de réglage de 50 à 60 %, (b) une enclume plate qui correspond ou dépasse le diamètre de la tête, et (c) une force contrôlée : n'utilisez jamais de réglages de rivets en acier. Chez Nuote Metals, nous pouvons fournir un lot d'échantillons de pré-production et le tester sur votre épaisseur exacte de cuivre avant de vous engager dans une commande complète.

Q2 : Les rivets à tête cylindrique en cuivre s'oxyderont-ils ou se terniront-ils dans les applications architecturales extérieures ?

R : Le cuivre forme naturellement une patine lorsqu'il est exposé à l'air et à l'humidité : d'abord brune, puis verte au fil des années. Cette patine est protectrice et ne fragilise pas le rivet. Si vous souhaitez conserver une finition cuivre brillant, choisissez des rivets à tête cylindrique laqués. Si vous préférez l'aspect patiné vieilli, choisissez naturel ou poli sans laque. Pour les environnements côtiers ou très pollués, la patine se forme plus rapidement mais reste stable. Nuote Metals fournit des finitions laquées et naturelles ; nous pouvons également proposer des options étamées ou nickelées si vous souhaitez un contraste argenté avec les panneaux de cuivre.

Q3 : Les rivets à tête cylindrique en cuivre sont-ils adaptés à la mise à la terre électrique dans les boîtiers électroniques ?

R : Oui, pour les enceintes fixes. Les rivets à tête cylindrique en cuivre offrent la même conductivité élevée que les autres styles de tête en cuivre (≥58 MS/m pour C11000). La tête large offre une zone de contact stable pour les sangles de mise à la terre ou les supports PCB. Cependant, pour les boîtiers soumis à des vibrations, comme les appareils électroniques montés sur véhicule ou les armoires de commande industrielles à proximité de moteurs, nous recommandons plutôt des rivets en cuivre à tête ronde. Le dôme plus profond résiste mieux au relâchement des vibrations. Pour les boîtiers statiques, la tête cylindrique constitue un excellent choix : profil bas, contact large et compatible avec les finitions étamées ou plaquées argent pour empêcher l'accumulation d'oxyde à l'interface avec la terre.
