La fixation à tête large qui élimine les rondelles

Lors de la fixation de feuilles de cuivre souple, de panneaux minces ou d'éléments décoratifs en cuivre, une tête de rivet standard crée souvent des problèmes. Trop petit, et ça s'en sort. Trop grand et ça accroche. Ajoutez une rondelle séparée et vous introduisez une pièce supplémentaire, une manipulation supplémentaire et un point de corrosion potentiel entre des métaux différents.

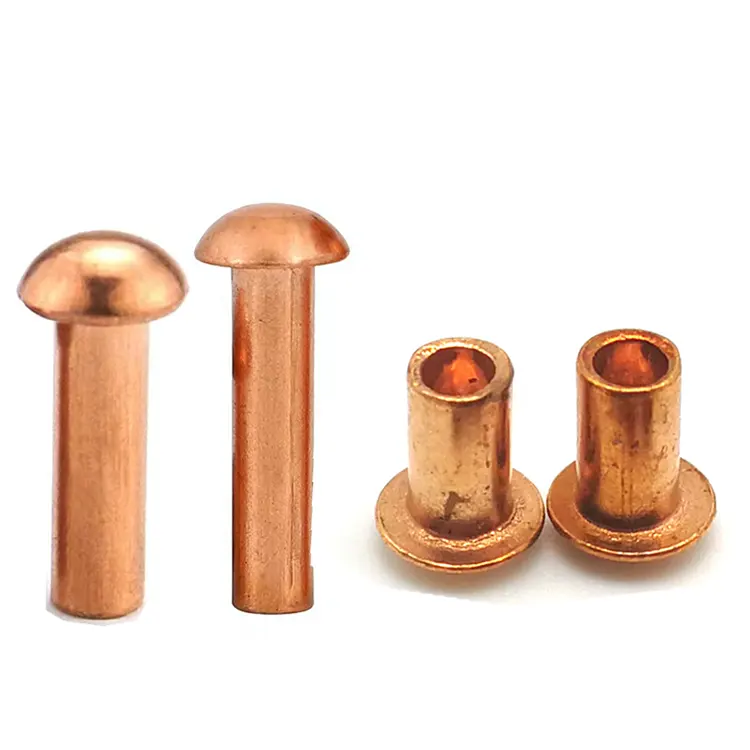

Les rivets à tête champignon en cuivre de Nuote Metals résolvent les trois problèmes à la fois. La tête du champignon est exceptionnellement large (2,0 × à 2,5 × le diamètre de la tige) mais faible en hauteur. Il répartit la force de serrage sur une grande surface, exactement comme une rondelle intégrée, tout en gardant un profil relativement bas. Pour les applications en cuivre, cela signifie que vous pouvez fixer des feuilles minces sans fossettes, éliminer les rondelles desserrées et conserver la beauté naturelle du cuivre.

Qu'est-ce qui différencie une tête de champignon ?

La tête champignon est le plus large de tous les styles de têtes de rivet courants. Son nom vient de son large chapeau légèrement bombé avec un bord arrondi qui ressemble à un champignon.

Géométrie clé :

• Diamètre de la tête :2,0× à 2,5× le diamètre de la tige (la tête ronde ne fait que 1,6×)
• Hauteur de la tête :0,4× à 0,5× le diamètre de la tige (inférieur à la tête ronde à 0,7×)
• Dessous:Plat avec un rayon de congé généreux à la jonction tête-tige
• Bord:Arrondi, non tranchant – réduit la concentration de contraintes dans le cuivre mou

Pourquoi c’est important pour le cuivre :

Le cuivre est mou (limite d'élasticité de 70 à 100 MPa). Une tête étroite concentre la force et déforme la feuille. Une tête de champignon répartit cette même force sur un anneau de cuivre beaucoup plus grand, gardant la feuille plate et le joint serré. Dans de nombreux cas, la tête champignon rend inutile une rondelle plate séparée, ce qui permet d'économiser du temps d'assemblage et d'éliminer un éventuel décalage galvanique.

Tête champignon vs tête ronde + rondelle – Une comparaison directe

De nombreux clients utilisent actuellement un rivet en cuivre à tête ronde avec une rondelle séparée en cuivre ou en laiton. Voici comment la tête de champignon se compare.

Quand utiliser encore une laveuse :Si vous avez besoin d'un joint étanche (par exemple, une rondelle en néoprène pour la toiture), la tête champignon à elle seule ne peut pas remplacer cette fonction. Mais pour la répartition mécanique de la charge uniquement, la tête champignon constitue un substitut direct.

Spécifications techniques – Rivets à tête champignon en cuivre

Fabriqué selon les équivalents DIN 674 (solide) et DIN 675 (semi-tubulaire). Diamètres de tête personnalisés disponibles.

Qualités des matériaux :

C11000 (ETP) :99,9% de cuivre, 0,04% d'oxygène. Usage général de toiture, marin et décoratif.

C10200 (OFHC) :99,99 % de cuivre, sans oxygène. Applications critiques en électronique et cryogénique.

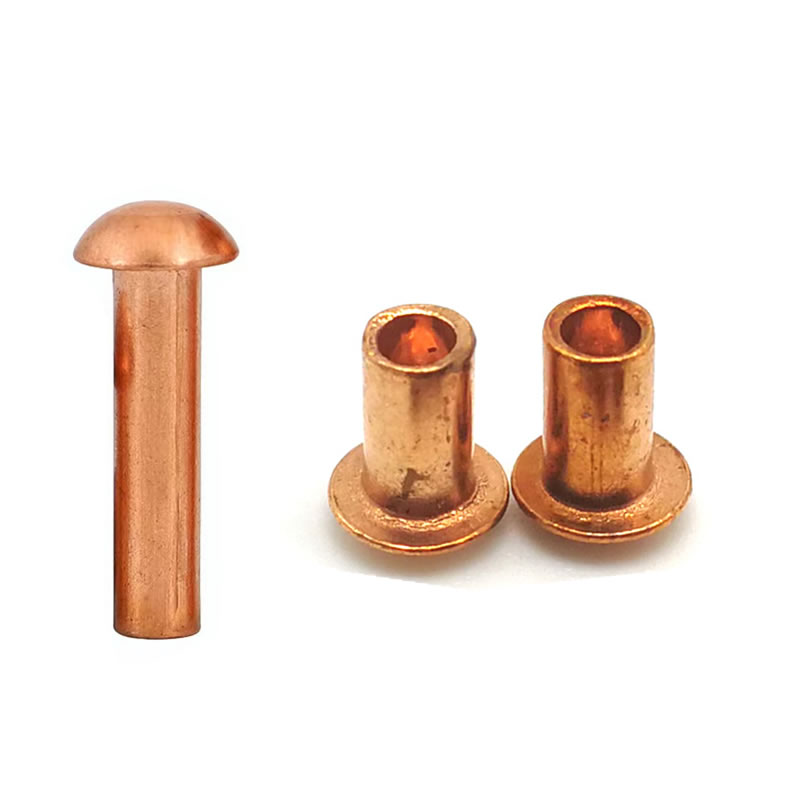

Solide ou semi-tubulaire – Pour les rivets en cuivre à tête large

Informations clés pour le cuivre :Le grand diamètre de la tête champignon signifie qu'elle est plus sensible à la force de réglage que les têtes plus petites. Trop de force peut aplatir le dôme ou déformer le bord large. Les rivets semi-tubulaires à tête champignon réduisent la force de pose de près de moitié, ce qui en fait le choix le plus sûr pour les feuilles de cuivre de moins de 3 mm. Pour un cuivre plus épais ou une résistance maximale au cisaillement, choisissez du solide et utilisez une presse calibrée.

Finitions de surface – Préserver l'attrait naturel du cuivre

Les rivets en cuivre à tête champignon sont souvent visibles sur les surfaces finies (toits, façades, coques de bateaux), le choix de la finition est donc important.

Finitions disponibles :

• Poli brillant – cuivre miroir pour panneaux décoratifs
• Patine naturelle – vieilli vert-brun pour restauration marine et architecturale
• Laqué – revêtement transparent pour maintenir le cuivre brillant à l'intérieur
• Étamé – blanc argenté, soudable, réduit le potentiel galvanique
• Nickelé – gris argenté, résistant à l'usure

Notre recommandation :Pour les toitures extérieures en cuivre ou les coques marines, choisissez naturel ou poli sans placage. La patine du cuivre protège le rivet et se fond dans le cuivre environnant. Pour les panneaux décoratifs d’intérieur où vous souhaitez conserver la luminosité, choisissez le laqué. Pour les plaques de mise à la terre électriques où la formation d'oxyde est un problème, choisissez des plaques étamées.

Nuote Metals – Expertise en fabrication de têtes de champignon en cuivre

Nuote Metals est spécialisée dans la production de fixations en cuivre depuis plus de 20 ans à partir de notre usine certifiée ISO 9001:2015 en Chine. Nous exportons dans plus de 50 pays, au service des couvreurs, des constructeurs maritimes et des métallurgistes architecturaux.

Pourquoi nos rivets en cuivre à tête champignon fonctionnent mieux :

1. Outillage à tête large conçu pour le flux de cuivre

Former une tête 2,5×d en cuivre mou sans fissure nécessite plus qu'une matrice standard. Nous utilisons un formage progressif en plusieurs étapes (trois à cinq passages) pour permettre au cuivre de s'écouler progressivement vers la forme de la tête large. Nos matrices sont polies pour éliminer les micro-rayures qui deviennent des initiateurs de fissures.

2. Rayon de congé contrôlé

La jonction entre la tête large et la tige est la zone la plus sollicitée. Nous maintenons un rayon de congé minimum de 0,5 × d et le vérifions avec un jaugeage optique à un grossissement de 10x. Un rayon pointu se fissurera ; le nôtre ne le fera pas.

3. Tests sur matériaux réels

Nous testons nos rivets en cuivre à tête champignon sur de véritables feuilles de cuivre (et non sur des coupons standard) pour valider la résistance à l'arrachement et la déformation de la tête. Pour les clients ayant des épaisseurs de cuivre spécifiques, nous fournissons un lot d’échantillons de pré-production avec un rapport de réglage.

4. Traçabilité complète

Chaque expédition comprend des certificats de matériaux ASTM B152 et des rapports de conductivité. Nous partageons ouvertement les données d'inspection, car les performances des têtes larges dépendent d'une géométrie que vous ne pouvez pas voir à l'œil nu.

Cette ingénierie au niveau des applications est la raison pour laquelle les entreprises de toiture, les constructeurs de bateaux et les fabricants d'architecture choisissent Nuote Metals pour les rivets à tête champignon en cuivre.

Foire aux questions

Q1 : Un rivet à tête champignon en cuivre peut-il vraiment remplacer une tête ronde plus une rondelle ?

R : Dans la plupart des applications mécaniques, oui. Le diamètre de la tête champignon de 2,0 × à 2,5 × offre une surface d'appui équivalente à une rondelle plate standard. Il élimine la rondelle séparée, l'étape de manipulation et la crevasse entre la rondelle et la tôle où la corrosion peut commencer. Cependant, si votre rondelle remplit une fonction d'étanchéité, comme une rondelle en néoprène pour toiture étanche, la tête champignon à elle seule ne peut pas remplacer cela. Pour la répartition de la charge uniquement, il s'agit d'un substitut direct. Nuote Metals peut vous conseiller en fonction de la conception spécifique de votre joint et si un joint est requis.

Q2 : Une large tête de champignon déformera-t-elle une fine feuille de cuivre pendant la prise ?

R : Pas si vous utilisez la force de réglage correcte et un corps semi-tubulaire. La tête large réduit en fait le risque de capitons car elle répartit la force de serrage sur une plus grande surface. Le vrai risque est un sertissage excessif : appliquer trop de force aplatira le dôme et pourra déformer le mince cuivre autour du bord de la tête. Pour les tôles de cuivre de moins de 2 mm, nous recommandons des rivets semi-tubulaires à tête champignon et une presse calibrée réglée à 50 à 60 % de la force utilisée pour l'acier. Nous fournissons également une enclume plate qui correspond ou dépasse le diamètre de la tête, ce qui empêche la tête de se courber. Avec ces contrôles, le cuivre fin reste plat et le joint reste serré.

Q3 : Les rivets à tête champignon en cuivre conviennent-ils aux coques marines et à la construction de bateaux ?

R : Oui : les rivets à tête champignon en cuivre sont un choix traditionnel pour la construction de bateaux en bois et sont encore utilisés aujourd'hui pour les revêtements, les terrasses et les garnitures en cuivre. La tête large maintient solidement le revêtement en cuivre sans déchirer le cuivre mou. La patine naturelle protège contre la corrosion par l'eau salée. Le profil bas affleurant réduit la traînée et les accrocs. Pour une utilisation marine, nous recommandons des rivets à tête champignon en cuivre massif avec une finition naturelle ou polie, sans placage, ce qui peut introduire des différences galvaniques avec les raccords en bronze ou en laiton. Nuote Metals fournit ces rivets aux constructeurs de bateaux en Europe et en Amérique du Nord. Pour les gaines fines en cuivre, les semi-tubulaires peuvent être préférés pour éviter une surcompression du cuivre.
