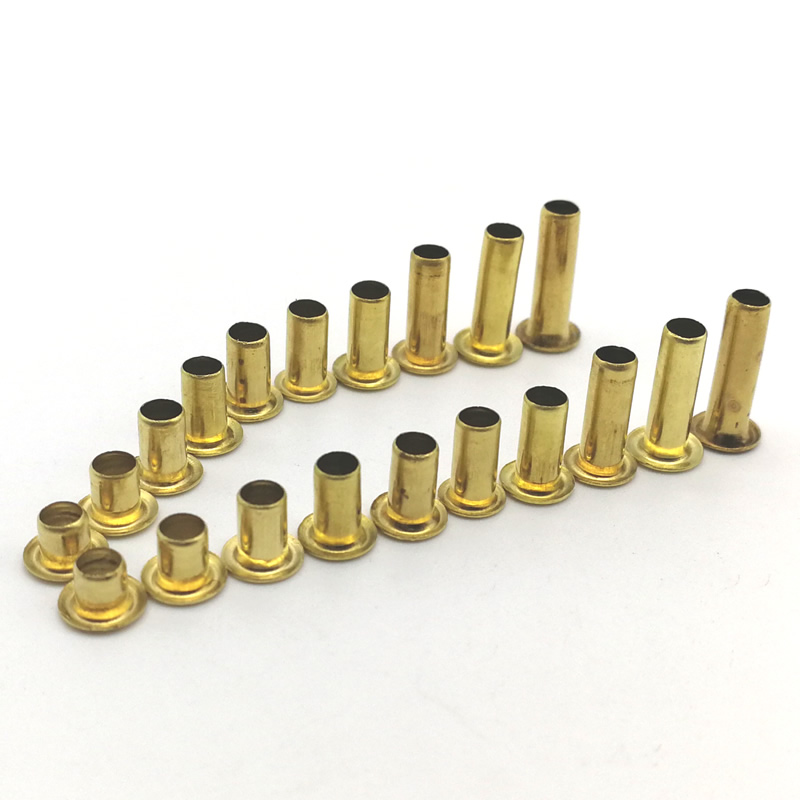

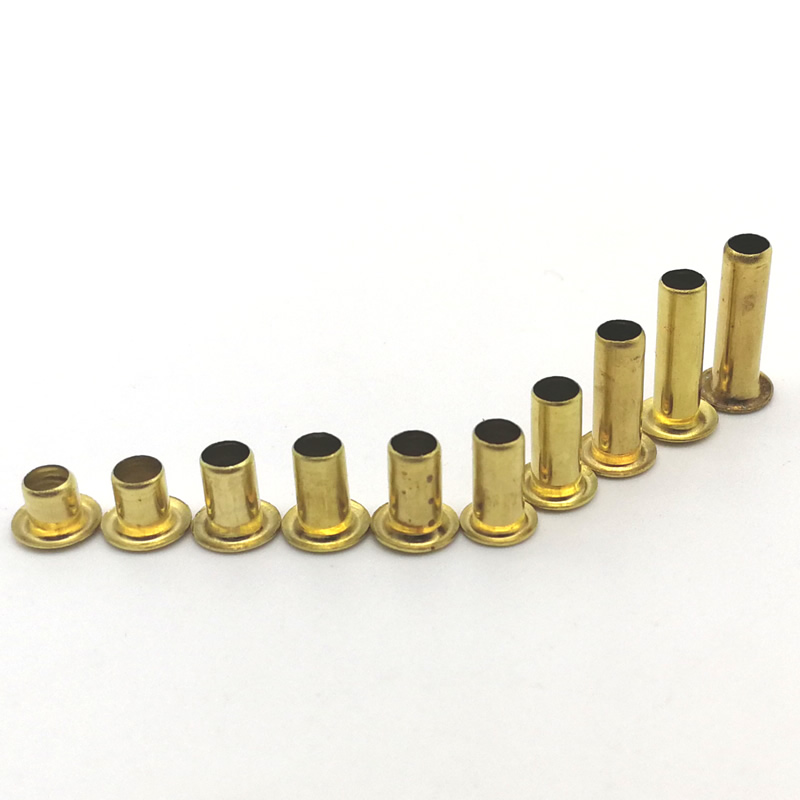

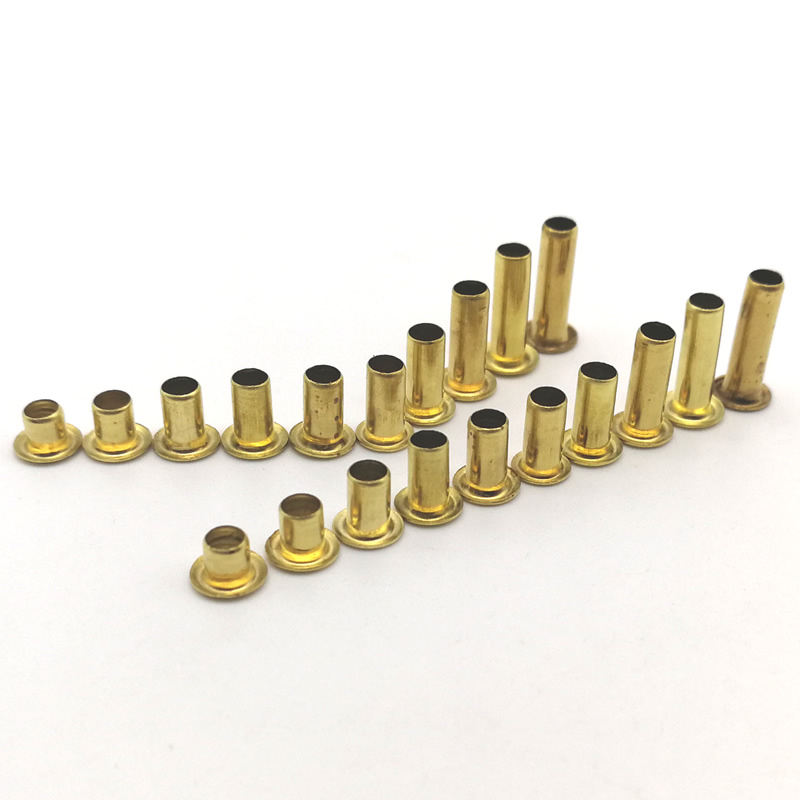

Oeillets en laiton de 3 mm

Pour les applications qui nécessitent un équilibre entre précision miniature et résistance mécanique, les œillets en laiton de 3 mm représentent le point idéal. Le diamètre intérieur de 3 mm peut accueillir des cordons, des lacets et des fils jusqu'à 2,5 mm tout en conservant une bride extérieure compacte qui s'adapte parfaitement aux conceptions étroites. Des boîtiers pour dispositifs médicaux aux bracelets de montre en cuir haut de gamme,Oeillets en laiton de 3 mmoffrent des performances constantes sur des milliers d’installations.

Nuote Métauxfabrique des œillets en laiton de 3 mm à partir de cartouches de laiton C26000 en utilisant une frappe à froid à grande vitesse et une finition secondaire. Nos dossiers de production montrent que plus de 50 millions d'œillets en laiton de 3 mm ont été expédiés au cours des cinq dernières années seulement, avec des retours sur le terrain inférieurs à 0,02 %. Ce guide fournit la profondeur technique, des références de cas réels et des données de qualité transparentes qu'attendent les ingénieurs et les professionnels des achats.

Applications réelles des œillets en laiton Nuote Metals de 3 mm

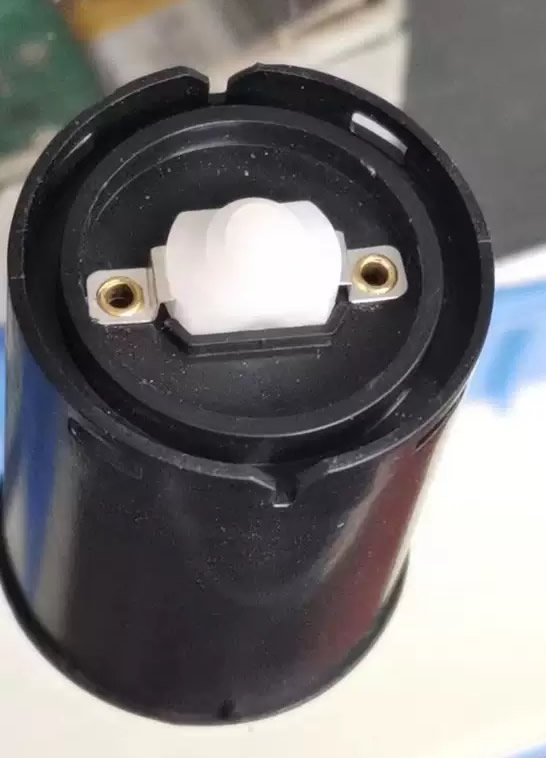

Cas 1 – Support de lampe (base phénolique, œillet en laiton pour passage de fil)

Un fabricant de luminaires avait besoin d'un passage fiable et résistant à la chaleur pour les fils électriques à l'intérieur de ses supports de lampe. Le corps du support était moulé en phénolique et le trou du fil nu avait tendance à s'effilocher et à se fissurer avec le temps en raison d'un assemblage répété et de cycles thermiques. Ils souhaitaient un renfort lisse et durable qui fournirait également une surface de contact constante pour la borne électrique.

Nous avons fourni des œillets en laiton (diamètre intérieur 3 mm, bride extérieure 5,5 mm, longueur du corps 4 mm, nickelés). L'œillet a été enfoncé dans le trou du fil, créant une surface arrondie sans bavure qui protégeait l'isolation du fil. Le nickelage garantit une soudure fiable et une faible résistance de contact. Après 5 000 cycles d'insertion-retrait et 1 000 heures de vieillissement thermique à 120°C, les œillets n'ont montré aucun desserrage ni oxydation. Le client utilise désormais nos œillets sur toute sa gamme de produits de douilles de lampe.

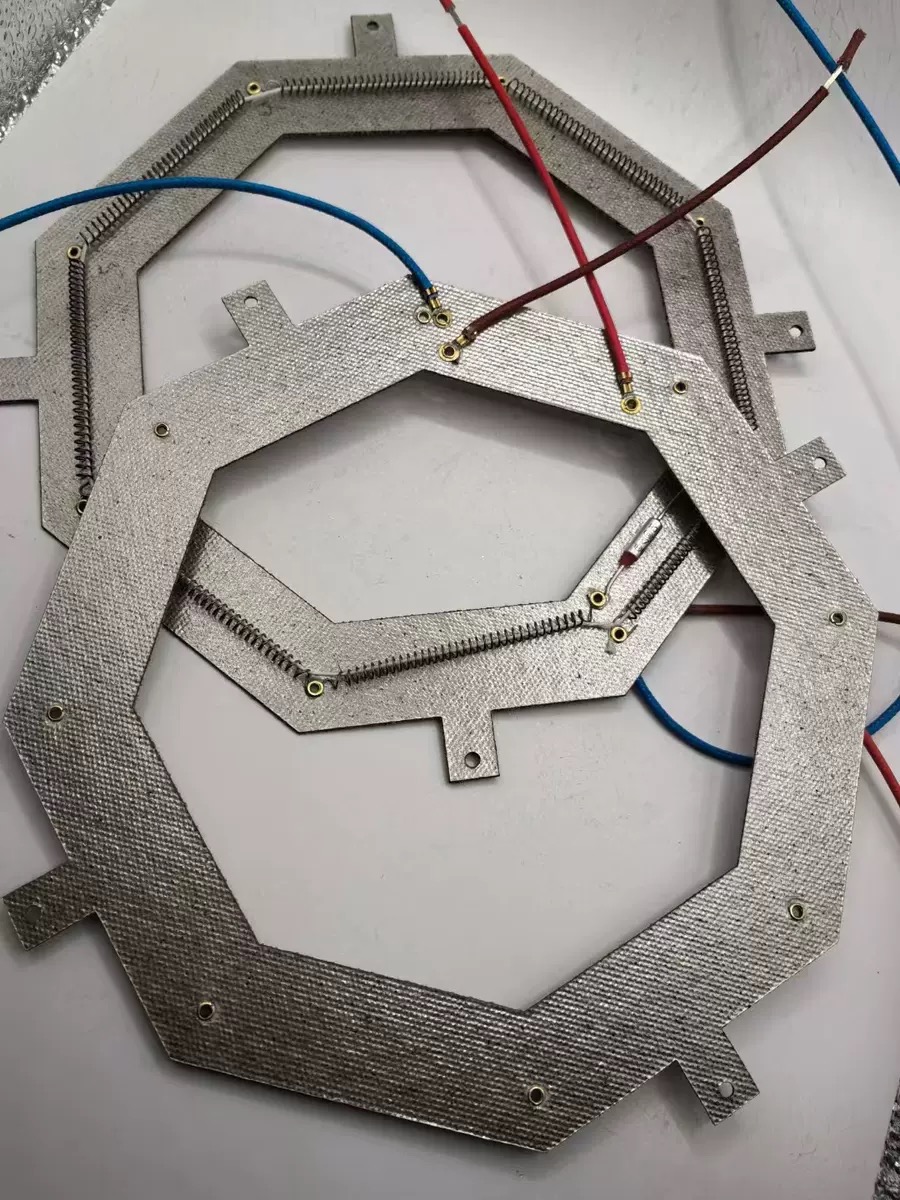

Cas 2 – Élément chauffant en feuille de mica (isolant en mica, œillet en laiton comme rivet/entretoise)

Un fabricant d’éléments chauffants électriques a utilisé de fines feuilles de mica pour isoler le fil de résistance du cadre métallique. Il leur fallait une petite attache résistante à la chaleur qui ne fissurerait pas le mica cassant. Les rivets traditionnels créaient des points de contrainte, provoquant des fractures du mica lors de l'assemblage. Le client exigeait également une distance précise de 1,5 mm entre les couches de mica.

Nous recommandons des œillets en laiton (diamètre intérieur 3 mm, bride extérieure 6 mm, longueur du corps 1,5 mm, laqué naturel). L'œillet était placé dans des trous pré-percés dans deux feuilles de mica, agissant à la fois comme rivet et comme espaceur. Le corps en laiton souple roulait doucement sans fissurer le mica. La longueur du canon de 1,5 mm maintenait constamment l’écart exact. Les œillets en laiton de 3 mm ont survécu à 10 000 cycles thermiques de la température ambiante à 300°C sans desserrage ni oxydation. Le fabricant d’éléments chauffants a depuis adopté nos œillets comme composant d’assemblage standard pour tous les éléments chauffants à base de mica.

Paramètres techniques des œillets en laiton Nuote Metals de 3 mm

TousOeillets en laiton de 3 mmsont fabriqués à partir de cartouches de laiton C26800 (65 % cuivre, 35 % zinc), connu pour son excellente formabilité à froid et sa résistance à la corrosion.

Données du certificat de matériau

Nuote Métauxfournit un certificat de test d'usine (MTC) avec chaque lot d'œillets en laiton de 3 mm, traçable jusqu'à la bobine d'origine.

Spécifications dimensionnelles

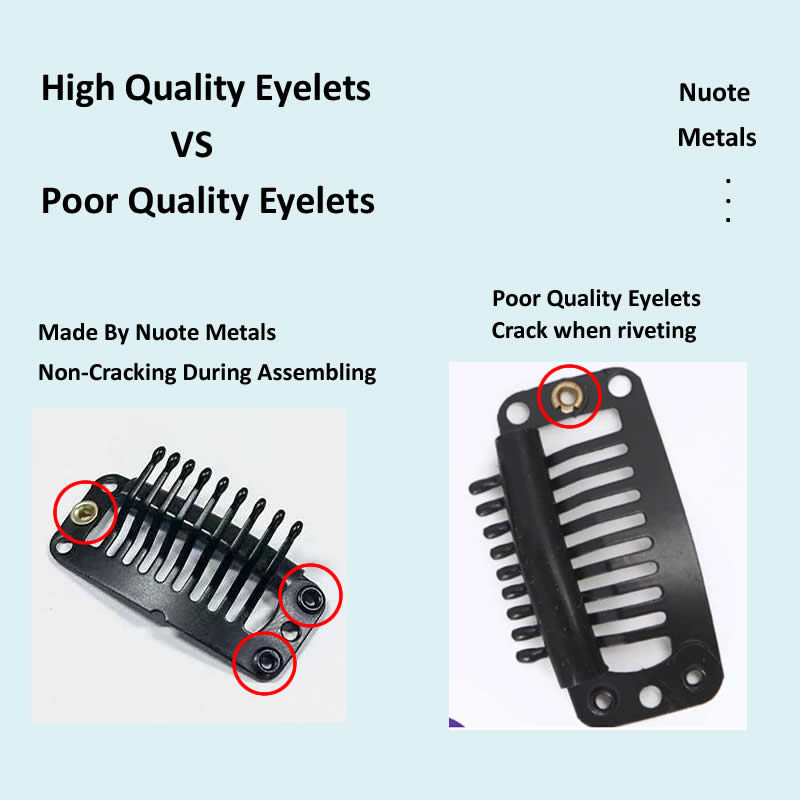

Oeillets de haute qualité VS mauvais

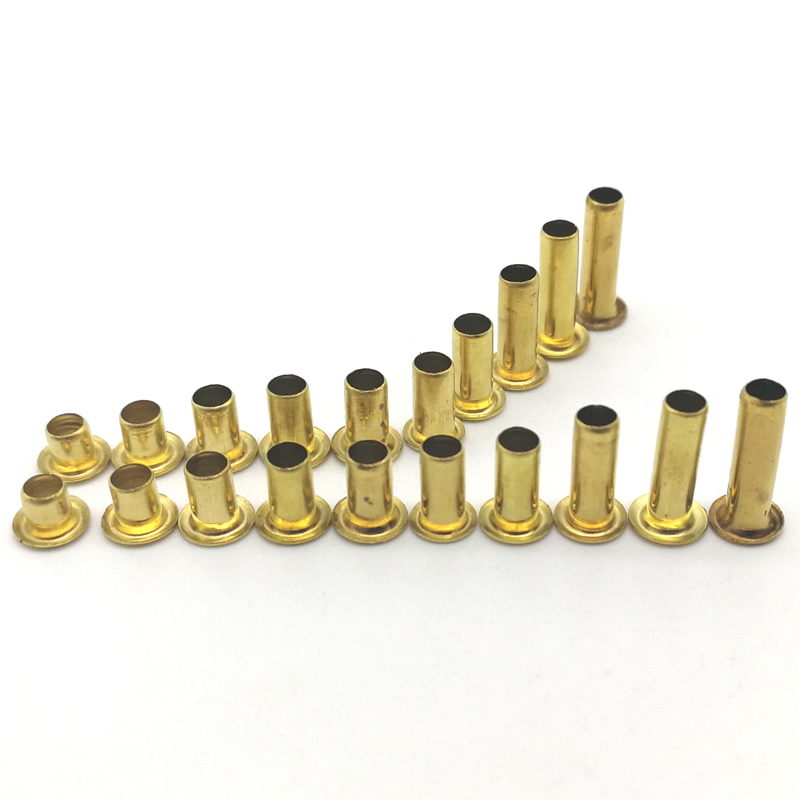

Configurations disponibles

Nuote MétauxoffresOeillets en laiton de 3 mmen trois configurations standards :

Finitions de surface pour œillets en laiton de 3 mm

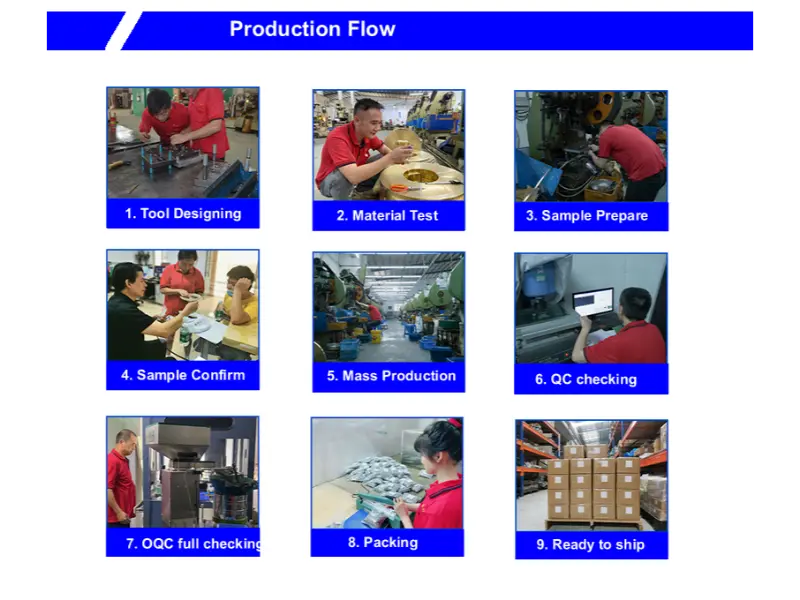

Processus de production – Comment Nuote Metals fabrique des œillets en laiton

La transparence dans la fabrication renforce la confiance. Voici le processus exact pour notreœillets:

Production étape par étape

Nuote MétauxfabriqueOeillets en laiton de 3 mmpar emboutissage profond progressif à partir d'une tôle de laiton C26000. Ce processus offre une uniformité supérieure de l’épaisseur des parois et élimine le risque de défauts de joint.

1. Alimentation des feuilles – La feuille de laiton est alimentée depuis une bobine dans une presse à transfert progressif.
2. Perçage du blanc – La première station découpe un flan circulaire dans la feuille (environ 8 mm de diamètre pour un œillet de 3 mm de diamètre intérieur).
3. Premier tirage – Un poinçon force le flan dans une matrice, formant une coupelle peu profonde (réduction du diamètre, augmentation de la hauteur de la paroi).
4. Deuxième tirage – Un poinçon plus petit redessine la coupe à des dimensions plus profondes, atteignant ainsi la longueur de canon requise.
5. Troisième tirage (perçage inférieur) – Le fond de la coupelle est percé pour créer le trou traversant de 3 mm.
6. Formation de bride – Un outil plat aplatit le bord de la coupelle pour lui donner la forme de bride finie.
7. Découpage – Le bord extérieur de la bride est découpé au diamètre final (5,50 à 6,00 mm).
8. Ébavurage et nettoyage – Le culbutage élimine les micro-bavures ; le nettoyage par ultrasons élimine le lubrifiant de dessin.
9. Recuit (si nécessaire) – Pour les étirages en plusieurs étapes, les pièces peuvent être recuites entre les étapes pour restaurer la ductilité.
10. Placage ou laquage – Appliqué en interne ou par des partenaires certifiés.
11. Tri optique – inspection à 100 % du diamètre intérieur/extérieur, de la concentricité des brides et de la hauteur.

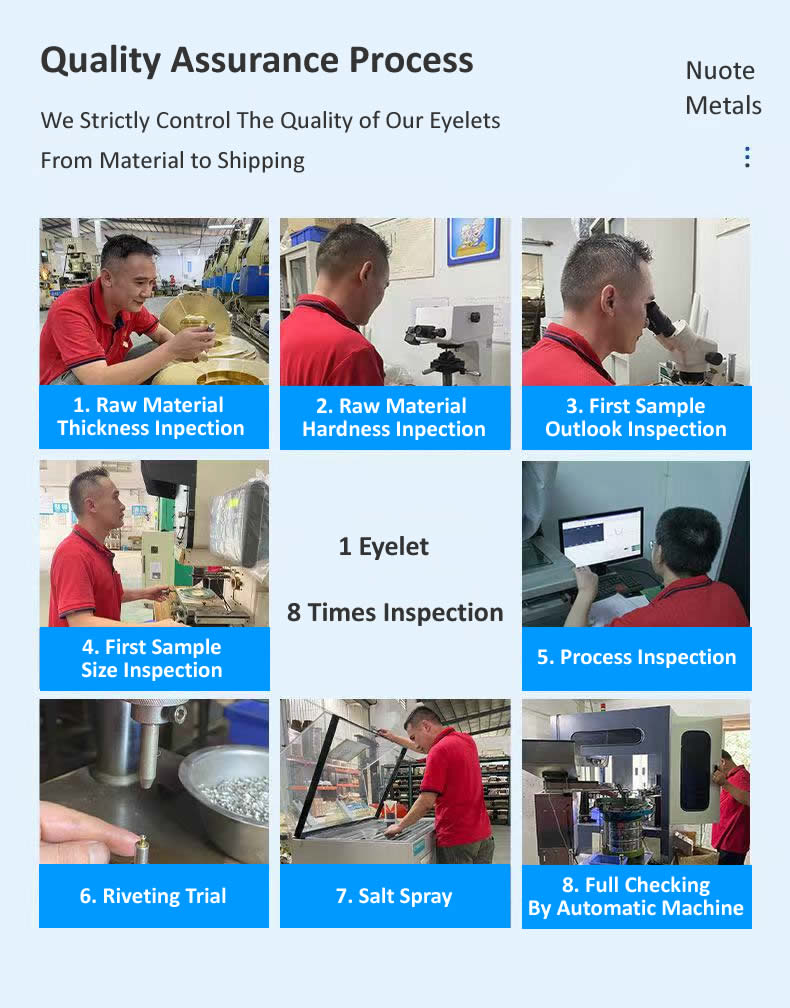

Points de contrôle qualité

Certifications et conformité – Preuve de confiance

Nuote Métauxmaintient des certifications actives qui s'appliquent à nosOeillets en laiton de 3 mm:

Nuote Métauxfournit un package de conformité pour chaque expédition deOeillets en laiton de 3 mm, y compris le MTC, le rapport de test RoHS (mis à jour chaque année) et un certificat de conformité signé.

Tarification et politique transparentes

Nuote Métauxcroit en des politiques franches et honnêtes pour les œillets en laiton de 3 mm :

Politique d'échantillonnage – 20 pièces gratuites pour toute taille standard (le client paie les frais d'expédition)

Quantité minimum de commande – 5 000 pièces pour les finitions en stock ; 20 000 pour les finitions personnalisées

Délai – 3 à 5 jours ouvrables pour les tailles en stock ; 15 à 20 jours pour les finitions personnalisées

Frais d'outillage – Aucun pour les tailles standard ; les longueurs de canon ou les brides personnalisées entraînent des frais uniques de 200 à 500 $

Politique de retour – Pièces défectueuses remplacées sans frais ; retours pour d'autres raisons acceptés dans les 30 jours (le client paie les frais de retour)

Certificat d'analyse – Inclus gratuitement avec chaque commande (dimensions, matériau, épaisseur de finition)

Questions fréquemment posées sur les œillets en laiton de 3 mm

Vous trouverez ci-dessous de vraies questions deNuote Métauxclients, répondus avec des données spécifiques.

Q1 : Quelle est la résistance à l'arrachement des œillets en laiton de 3 mm lorsqu'ils sont placés dans du cuir tanné végétal de 2 mm d'épaisseur ? J'ai besoin d'un numéro pour la validation de la conception.

R : Nuote Metals a effectué des tests d'extraction surOeillets en laiton de 3 mm(bride standard, longueur de canon de 4,0 mm) sertie de cuir tanné végétal de 2,0 mm d'épaisseur (densité env. 0,9 g/cm³). En utilisant une machine d'essai universelle à une vitesse de traction de 50 mm/min, la force d'extraction maximale moyenne était de 38,2 kg (84 lb) pour un échantillon de 20 œillets, avec un écart type de 2,1 kg. La valeur minimale enregistrée était de 34,5 kg. À des fins de facteur de sécurité, nous recommandons de concevoir jusqu'à 30 kg (66 lb) pour les charges statiques. Pour les charges dynamiques ou cycliques (par exemple, le laçage d'un bracelet de montre), la limite de fatigue est d'environ 60 % de la résistance statique (conception à 18 kg). Si votre cuir est plus souple ou plus fin, demandez notre service d'optimisation de longueur de canon personnalisé.

Q2 : Comment Nuote Metals garantit-il que le diamètre intérieur des œillets en laiton de 3 mm reste cohérent sur des millions de pièces ? Quelle est la capacité de votre processus (Cpk) ?

R : Le maintien d'un diamètre intérieur de 3,00 mm ± 0,05 mm est essentiel pour l'ajustement du cordon et du lacet.Nuote Métauxutilise un poinçon de perçage en carbure mesuré au laser tous les 50 000 coups. Le poinçon est remplacé lorsque l'usure dépasse 0,01 mm. Nous surveillons l'identification à l'aide d'un micromètre laser Keyence à la sortie de la presse, en échantillonnant 1 pièce tous les 1 000 coups. Au cours des 12 derniers mois de production (environ 8 millions d'œillets en laiton de 3 mm), notre indice de capacité de processus (Cpk) pour le diamètre intérieur était en moyenne de 1,33, avec une plage de 1,21 à 1,47. Cela signifie que le processus est statistiquement performant (Cpk >1,33 est considéré comme « satisfaisant » par les normes automobiles). Nous fournissons un rapport Cpk sur demande pour tout lot de production.

Q3 : Vos œillets en laiton de 3 mm contiennent-ils du nickel ? J'ai besoin de produits sans nickel pour les applications en contact avec la peau (bracelets de montre, trous de ceinture).

R : Nos finitions en laiton naturel (laqué) et en laiton antique sont sans nickel. Le laiton de base C26000 contient des traces de nickel (généralement <0,1 % comme impureté), mais ce chiffre est inférieur à la limite de libération de la directive européenne sur le nickel de 0,5 µg/cm²/semaine. Cependant, nos œillets en laiton nickelé de 3 mm contiennent évidemment du nickel en surface et ne conviennent pas à un contact prolongé avec la peau. Pour les clients nécessitant une certification sans nickel, Nuote Metals propose une version de qualité médicale d'œillets en laiton de 3 mm avec une laque spéciale qui encapsule la surface en laiton. Cette version réussit les tests de libération de nickel EN 1811:2011 (résultat <0,1 µg/cm²/semaine). Précisez « qualité médicale sans nickel » lors de la commande – quantité minimale de commande 10 000 pièces.

Q4 : Quelle est la durée de conservation des œillets en laiton de 3 mm ? Comment dois-je les conserver pour éviter qu’ils ne ternissent avant utilisation ?

A : LaquéOeillets en laiton de 3 mm(naturels ou antiques) ont une durée de conservation pratique de 2 ans lorsqu'ils sont stockés dans leurs sacs originaux scellés à 15-25°C, humidité <60%. La laque empêche l'oxydation. Au bout de deux ans, la laque peut devenir cassante, mais les œillets restent fonctionnels. Le laiton naturel non laqué ternira en quelques semaines dans l'air humide. Ceci est cosmétique et n'affecte pas la résistance. Pour un stockage longue durée (plus de 6 mois) des œillets en laiton non laqués de 3 mm, nous recommandons des sacs sous vide avec dessicant. Nuote Metals propose des emballages rincés à l'azote pour 0,001 $ supplémentaires par pièce (MOQ 100 000). Les œillets en laiton nickelé de 3 mm ont une durée de conservation pratiquement indéfinie dans des conditions normales.

Pourquoi Nuote Metals est le bon partenaire pour les œillets en laiton de 3 mm

Plus de 10 ans d'expérience dans la fabrication d'œillets en laiton

Plus de 50 millions d'œillets en laiton de 3 mm produits à ce jour

Tri 100% optique pour les dimensions critiques

Laboratoire interne pour les tests de traction, de dureté et de brouillard salin

Exemple de programme gratuit – évaluez avant de vous engager

Documentation transparente – rapports MTC, CoC, RoHS et Cpk

Expédition mondiale – de notre usine à votre porte en 5 à 15 jours

ContactNuote Métauxdès aujourd'hui pour demander un échantillon d'œillets en laiton de 3 mm ou pour recevoir un package de conformité pour vos dossiers réglementaires.
