Pourquoi les rivets semi-tubulaires constituent-ils l'équilibre optimal entre résistance et efficacité d'installation ?

Dans le monde de la fixation mécanique permanente, le choix se porte rarement entre le noir et le blanc.Rivets solidesoffrent une résistance maximale mais nécessitent une force de prise importante.Rivets tubulaires completss'installe facilement mais manque de capacité de charge. Entre ces deux extrêmes se trouve un point idéal en matière d'ingénierie : lerivet semi-tubulaire. Nuote Metals a fabriqué des millions de rivets semi-tubulaires pour des industries allant des systèmes de freinage automobile à l'électronique grand public, prouvant que le bon compromis de conception offre une valeur supérieure.

Cet article fournit un guide technique mais pratique sur les rivets semi-tubulaires : leur définition, leurs types, leurs matériaux, leurs applications et leurs critères de sélection. Écrit pour les ingénieurs de conception, les responsables de fabrication et les professionnels de la qualité, le contenu suit les principes EEAT éprouvés et correspond à l'intention de recherche des acheteurs à la recherche d'une solution de fixation fiable et rentable.

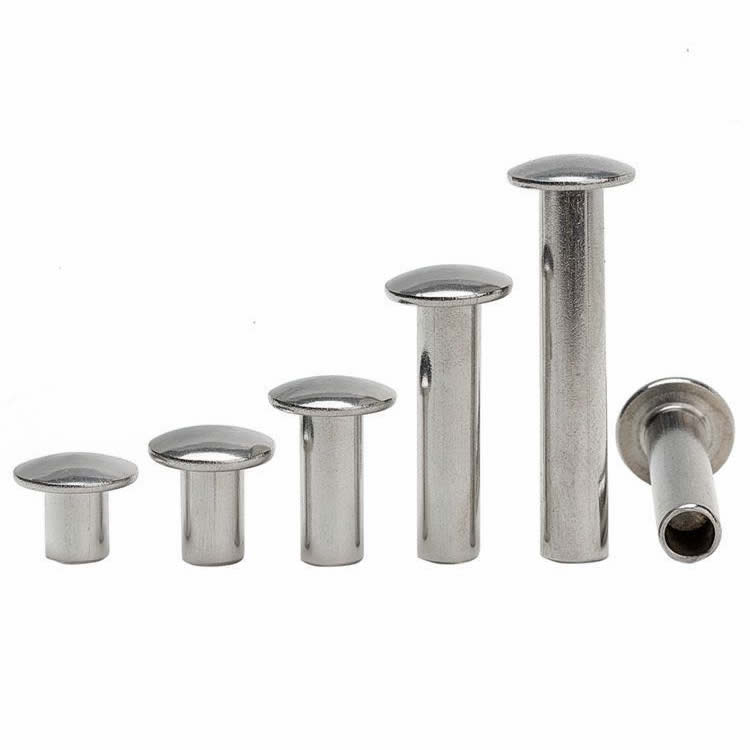

Que sont les rivets semi-tubulaires ? Une définition claire

Un rivet semi-tubulaire est une attache permanente dotée d'une tête solide et d'une tige partiellement creusée à partir de l'extrémité arrière. En général, la profondeur du creux varie de 20 à 35 % de la longueur totale de la tige. Cette cavité partielle réduit le volume de matériau qui doit être déformé lors de l'installation, réduisant ainsi la force de réglage requise tout en conservant l'essentiel de la résistance au cisaillement d'un rivet solide.

Caractéristiques structurelles de base

Section de tête solide : assure une intégrité totale du matériau à l'interface porteuse

Section de queue creuse : réduit la force d'installation de 30 à 50 % par rapport aux rivets pleins

Effondrement contrôlé : lors de la prise, la partie creuse roule vers l'extérieur pour former une tête secondaire

Épaisseur de paroi uniforme : garantit une déformation prévisible et une qualité de joint constante

Large gamme de diamètres : généralement disponible de 1,6 mm à 8,0 mm

Ces propriétés fontrivets semi-tubulairesidéal pour les applications où l'accès des deux côtés est disponible, mais où une installation rapide et faible force est requise.

Types de rivets semi-tubulaires – Styles et configurations de tête

Nuote Métauxfabrique des rivets semi-tubulaires dans une variété de styles de tête pour répondre à différentes exigences d'assemblage.

Par pourcentage de profondeur de creux

Matériaux et finitions pour rivets semi-tubulaires

La sélection des matériaux affecte directement les performances mécaniques, la résistance à la corrosion et le coût. Nuote Metals fournit des rivets semi-tubulaires dans une gamme complète.

Métaux communs

Acier à faible teneur en carbone (C1008, C1010, C1018) :Haute résistance, économique, largement utilisé. Nécessite un placage pour la protection contre la corrosion.

Acier inoxydable (304, 316) :Excellente résistance à la corrosion, haute durabilité. Idéal pour les équipements médicaux, marins et alimentaires.

Aluminium (5056, 6061, 1100) :Léger, naturellement résistant à la corrosion. Utilisé dans l'aérospatiale et l'électronique grand public.

Laiton (C2600, C2700) :Bonne conductivité, aspect attrayant, résistant à la corrosion. Commun dans les applications électriques et décoratives.

Cuivre :Conductivité électrique et thermique la plus élevée. Utilisé dans les bornes électriques et les assemblages d’échangeurs de chaleur.

Finitions de surface

Industries clés et applications réelles

Les rivets semi-tubulaires se retrouvent dans des milliers de produits où fiabilité et rapidité d'assemblage doivent cohabiter. Nuote Metals a fourni ces fixations aux secteurs suivants.

Industrie automobile

Fixation des garnitures et plaquettes de frein

Rivetage face embrayage

Ensembles d'ancrage de ceinture de sécurité

Points de pivotement des charnières de porte

Connexions des registres CVC

Meubles et menuiserie

Joints de structure de chaise et de table

Assemblages de glissières de tiroir

Pivotements du mécanisme de pliage

Bandes adhésives pour tissus d'ameublement

Biens de consommation et bagages

Attaches pour poignées de valise

Rivets de charnière pour ordinateur portable

Assemblages d'appareils de cuisine

Boîtiers pour outils électriques

Electronique et électricité

Contacts de relais et de commutation

Fixation du bornier

Serrage du noyau du transformateur

Assemblage du bloc de batterie

Dispositifs médicaux

Pivots d'orthèse orthopédique

Articulations d'instruments chirurgicaux

Châssis d'équipement de diagnostic

Composants du mécanisme du lit d'hôpital

Équipements agricoles et industriels

Fixations pour bandes transporteuses

Liaisons de commande du tracteur

Ensembles de corps de pompe

Embouts d'élément filtrant

Avantages de l'utilisation de rivets semi-tubulaires par rapport aux alternatives

Pourquoi choisir des rivets semi-tubulaires au lieu de rivets pleins, de rivets entièrement tubulaires ou de fixations filetées ?Nuote Métauxmet en évidence les avantages techniques et économiques suivants.

Solide, semi-tubulaire ou entièrement tubulaire – Un tableau comparatif

Comprendre les différences entre les trois principales familles de rivets est essentiel pour une spécification correcte.

Pour la grande majorité des assemblages industriels qui ne sont pas des structures porteuses principales, les rivets semi-tubulaires offrent la meilleure combinaison de résistance, de vitesse et d'économie.

Critères de sélection des rivets semi-tubulaires

Pour obtenir une qualité de joint optimale, évaluez les paramètres suivants avant de spécifier des rivets semi-tubulaires.

1. Épaisseur de la pile de matériaux

Mesurer l'épaisseur totale de toutes les couches à assembler

Sélectionnez la longueur du rivet = épaisseur de la pile + 0,5 à 1,0 mm (pour rouleau standard)

Pour les matériaux plus durs, augmentez la saillie à 1,2–1,5 mm

2. Charges de cisaillement et de traction requises

Estimer les charges de service maximales

Référencez les fiches techniques de Nuote Metals pour les indices de résistance par diamètre et matériau

3. Conditions environnementales

Sec intérieur : acier zingué

Extérieur ou humide : Inox ou aluminium

Exposition à l'eau salée : acier inoxydable 316 ou laiton

Haute température : Acier ou acier inoxydable (l'aluminium se fragilise au-dessus de 150°C)

4. Volume d'assemblage et niveau d'automatisation

Faible volume (inférieur à 10 000) : Presse manuelle ou pneumatique

Volume moyen (10 000 à 100 000) : Presse pneumatique ou servo

Grand volume (plus de 100 000) : Système de rivetage automatique avec alimentation vibrante

5. Style de tête et exigences esthétiques

Surface affleurante : Tête fraisée

Appui maximum sur matériau souple : tête en treillis

Usage général : Tête plate ou ovale

6. Qualité de la préparation des trous

Le diamètre du trou doit être de 0,05 à 0,10 mm plus grand que la tige du rivet.

Des trous sans bavures sont essentiels pour une formation cohérente des rouleaux

Meilleures pratiques d'installation pour les rivets semi-tubulaires

Un réglage correct est essentiel pour obtenir les performances attendues des rivets semi-tubulaires.Nuote Métauxrecommande le processus suivant.

Procédure de configuration étape par étape

Percez ou percez un trou propre – Utilisez des outils pointus pour éviter les bavures

Ébavurez les deux côtés – Enlevez tous les bords tranchants qui pourraient fissurer la queue roulée

Insérer le rivet – Tête contre le côté accessible, queue creuse dépassant

Positionner l'enclume – Soutenir la tête avec une enclume concave ou plate

Appliquer une force axiale – Utiliser une presse à rivets ou un poseur automatique

Observez la formation du rouleau – La queue creuse doit s’enrouler uniformément vers l’extérieur, formant une tête secondaire lisse

Défauts d'installation courants et prévention

Nuote Métauxfournit des recommandations d'outils de réglage et des tableaux de hauteur de course pour chaque taille de rivet semi-tubulaire standard.

【Rivets semi-tubulaires】FAQ – Réponses aux questions courantes

Q1 : Quelle est la différence entrerivets semi-tubulaireset rivets tubulaires ?

R : La principale différence réside dans la profondeur de la section creuse. Un rivet semi-tubulaire possède une cavité creuse qui ne s'étend que sur 20 à 40 % de la longueur de la tige à partir de l'extrémité arrière. Le reste de la tige est solide. Cette conception conserve l'essentiel de la résistance au cisaillement d'un rivet solide tout en réduisant la force d'installation de 30 à 50 %. Un rivet tubulaire complet est creux sur toute la tige, ce qui réduit considérablement la résistance et la force de réglage. Pour les applications nécessitant une bonne capacité de charge avec un assemblage à grande vitesse, comme les garnitures de freins automobiles ou les cadres de meubles, les rivets semi-tubulaires sont le bon choix. Les rivets entièrement tubulaires conviennent mieux aux joints en matériaux légers, décoratifs ou souples. Nuote Metals propose les deux types, et notre équipe d'ingénierie peut vous aider à prendre une décision en fonction de votre charge spécifique et de vos exigences de production.

Q2 : Comment calculer la longueur correcte du rivet semi-tubulaire pour mon assemblage ?

R : La formule standard pour la longueur des rivets semi-tubulaires est : Longueur du rivet = Épaisseur de la pile de matériaux + 0,8 à 1,2 × Diamètre du rivet. La partie saillante est utilisée pour former la tête roulée. Par exemple, si vous joignez deux tôles d'acier d'une épaisseur totale de 3,0 mm à l'aide d'un rivet de 3,0 mm de diamètre, la longueur recommandée serait de 3,0 mm + (1,0 × 3,0 mm) = 6,0 mm. Cela laisse 3,0 mm de tige en saillie, qui s'enroulera dans une tête secondaire d'environ 4,5 à 5,0 mm de diamètre. Pour les matériaux plus souples comme l'aluminium ou le plastique, utilisez l'extrémité inférieure de la plage (0,8 × diamètre). Pour les matériaux plus durs comme l'acier inoxydable, utilisez l'extrémité supérieure (1,2 × diamètre). Nuote Metals fournit des tableaux de sélection de longueurs pour chaque combinaison de matériaux. En cas de doute, demandez des échantillons gratuits de deux ou trois longueurs adjacentes et testez-les sur votre chaîne de montage réelle.

Q3 : Les rivets semi-tubulaires peuvent-ils être utilisés dans les chaînes d’assemblage automatisées ?

Oui, et ils sont spécialement conçus pour le réglage automatisé de gros volumes. Les rivets semi-tubulaires sont les fixations préférées pour de nombreuses opérations d'assemblage automatisées car leur section creuse partielle permet une déformation prévisible et à faible force. Les systèmes de rivetage automatiques modernes peuvent installer des rivets semi-tubulaires à une cadence de 100 à 200 pièces par minute. Nuote Metals fournit des rivets semi-tubulaires conditionnés en ruban et en bobine, dans des emballages en vrac prêts à l'emploi avec bol vibrant et dans des formats d'alimentation en bâtonnets compatibles avec toutes les grandes marques d'équipements de pose de rivets. Les considérations clés pour l'automatisation incluent la concentricité des rivets (garantissant que la section creuse est parfaitement coaxiale), une dureté constante (évitant les rouleaux fissurés) et une géométrie de tête uniforme. Nuote Metals applique un contrôle statistique des processus à chaque lot, avec une inspection visuelle à 100 % des dimensions de la tête et de la tige sur des lignes automatisées. Nous proposons également des essais de réglage d'échantillons dans nos installations pour valider la compatibilité des rivets et des outils avant la production complète.

Pourquoi Nuote Metals est un partenaire de confiance pour les rivets semi-tubulaires

La fabrication de rivets semi-tubulaires selon des normes rigoureuses nécessite un positionnement précis, un perçage ou un formage à profondeur creuse contrôlée et une assurance qualité rigoureuse. Nuote Metals apporte à chaque commande plus de deux décennies d’expertise en frappe à froid et en opérations secondaires.

Certifié ISO 9001:2015 – Traçabilité complète de la matière première au rivet fini

Conception d'outillage en interne – Styles de tête personnalisés, profondeurs de creux et configurations d'épaulement développés en 10 à 15 jours

Large gamme de matériaux – Acier au carbone, acier inoxydable, aluminium, laiton, cuivre et alliages spéciaux

Contrôle statistique du processus – Chaque lot de production est surveillé pour le diamètre de la tige, la concentricité de la profondeur creuse, la hauteur de la tête et la dureté.

Placage et revêtement en interne – Zinc, nickel, étain, passivation et anodisation sous un même toit

Options d'emballage – Vrac, ruban et bobine, alimentation en bâtonnets ou sacs personnalisés

Assistance technique en ingénierie – Examens gratuits des applications, dépannage de l’installation et analyse des pannes

Que vous ayez besoin de 10 000 ou 10 millions de rivets semi-tubulaires, Nuote Metals offre une qualité constante qui assure le bon fonctionnement de vos chaînes d'assemblage.

Contactez Nuote Metals pour vos besoins en rivets semi-tubulaires

Des ensembles de freins automobiles aux pivots de dispositifs médicaux, les rivets semi-tubulaires offrent l'équilibre idéal entre résistance et efficacité de réglage. Nuote Metals possède l'expérience, l'équipement et les systèmes de qualité pour fournir vos spécifications exactes.
