Les rivets semi-tubulaires sont-ils les fixations les plus sous-estimées dans la fabrication moderne ?

Un curieux changement se produit dans les secteurs manufacturiers. Après des années de promotion agressive des rivets aveugles, des rivets auto-perceurs et du collage, de nombreux ingénieurs de production reviennent tranquillement à une fixation qui existe depuis plus d'un siècle : le rivet demi-tubulaire. Chez Nuote Metals, nous avons observé une augmentation mesurable des demandes de renseignements et des commandes pour ce type de fixation au cours des 18 derniers mois, en particulier dans les secteurs de l'automobile, du meuble et de l'électronique.

Il ne s’agit pas d’une tendance nostalgique. Les données suggèrent une réévaluation pragmatique de ce qui fonctionne réellement dans l’atelier de production.

Les chiffres derrière le retour

Selon nos données de ventes internes chez Nuote Metals, les commandes derivets demi-tubulairesa augmenté d’environ 30 % au second semestre 2024 par rapport à la même période de l’année précédente. La majorité de ces commandes provenaient de :

• Fournisseurs de composants intérieurs automobiles
• Fabricants de mobilier et de sièges de bureau
• Lignes d'assemblage de boîtiers d'appareils électroménagers
• Fabricants de panneaux de commande électroniques

Un important équipementier automobile a récemment remplacé les clips en plastique par des rivets semi-tubulaires dans sa chaîne d'assemblage de sièges. Leur taux d'échec signalé est passé de 1,2 % à 0,08 % pour 1 000 assemblages.

Dans un autre cas, un fabricant de meubles a signalé une augmentation de 20 % de sa production après être passé des assemblages vis et écrous à nos rivets sur ses lignes de cadres de chaises.

Pourquoi maintenant ? Les avantages pratiques

Le retour aux rivets demi-tubulaires n’est pas motivé par des campagnes marketing. Il repose sur trois avantages mesurables qui affectent directement les résultats de production.

Une force de réglage inférieure signifie un assemblage plus rapide

Un rivet demi-tubulaire nécessite environ un quart de la force de pose par rapport à un rivet plein de même diamètre. Cela signifie des outils pneumatiques plus légers, une fatigue réduite de l'opérateur et moins de cycles de maintenance de la presse. Pour les lignes automatisées, cela se traduit par des temps de cycle plus rapides.

Contrairement aux vis qui peuvent reculer sous l’effet des vibrations, elles créent un joint permanent. Contrairement aux adhésifs, leurs performances ne se dégradent pas avec les changements de température ou d’humidité. Le corps à corps formé par la queue creuse se dilate uniformément, créant une force de serrage prévisible qui reste constante sur des milliers d'assemblages.

Capacité de pivotement

Étant donné que le gonflement du rivet est limité à la queue uniquement, les rivets demi-tubulaires peuvent être réglés de manière lâche si nécessaire. Cela les rend adaptés aux charnières, aux mécanismes de pliage et aux assemblages rotatifs, des applications où d'autres fixations permanentes échouent.

Idées fausses courantes que nous rencontrons

Malgré sa longue histoire,rivets demi-tubulairessont souvent mal compris. Voici trois idées fausses que nous abordons régulièrement chez Nuote Metals.

Idée fausse n°1 : « Ils sont plus faibles que les rivets solides »

Cela n'est vrai que si l'on compare le même diamètre. Cependant, un rivet demi-tubulaire conserve 80 à 95 % de la résistance au cisaillement d'un rivet plein tout en nécessitant beaucoup moins de force pour sa mise en place. Pour la majorité des applications industrielles, cette résistance est largement suffisante. Le compromis est favorable : une résistance légèrement inférieure pour une installation considérablement plus rapide.

Idée fausse n°2 : « Ils sont uniquement destinés aux matériaux souples »

ils sont couramment utilisés dans les assemblages de cuir, de tissu et de plastique. Mais on les retrouve également dans les garnitures de freins automobiles, les garnitures d’embrayage et les intérieurs d’avions. Le choix du matériau (acier, acier inoxydable, laiton, cuivre ou aluminium) détermine la résistance finale et l'adéquation. Le type de fixation en lui-même n’est pas un facteur limitant.

Idée fausse n°3 : « L'installation nécessite un équipement coûteux »

ils peuvent être réglés avec des outils manuels, des pistolets à riveter pneumatiques ou des presses hydrauliques. Pour la production en grand volume, des systèmes de rivetage orbitaux automatisés sont disponibles. L'investissement en capital est comparable ou inférieur à celui des autres méthodes de fixation automatisées.

Applications réelles issues de nos dossiers d'usine

Assemblage de garniture de siège automobile

Un fabricant de sièges d'auto a contacté Nuote Metals avec un problème récurrent : les clips en plastique utilisés pour fixer le vinyle à envers en mousse se cassaient lors de l'installation et se brisaient sous l'effet des cycles thermiques. Le taux de refus était de 1,2 %.

Nous recommandons des rivets demi-tubulaires à tête universelle de 4 mm en acier zingué. Les rivets ont été installés à l'aide d'une presse pneumatique, avec un temps de prise d'environ 0,6 seconde par rivet. Après l'installation, les sièges ont été soumis à des tests de cyclage thermique de -20°C à 80°C et à des tests d'entrée/sortie répétés.

Le taux de rejet est tombé à 0,08 %. Le fabricant a depuis converti toutes les lignes de garnitures de sièges avec nos rivets et a signalé une réduction de 15 % du temps d'installation par siège.

Mécanisme de verrouillage par cadenas industriel

Un fabricant de cadenas avait besoin d'un rivet pour fixer une plaque de verrouillage interne dans un corps en zinc moulé sous pression. Le trou de dégagement dans le corps était plus grand que la tige du rivet, et une rondelle secondaire ajoutait des étapes d'assemblage et des coûts inutiles.

Nous avons fourni des rivets demi-tubulaires à tête bombée en acier inoxydable 304 avec un diamètre de tige de 4 mm et une longueur de corps de 6 mm. La tête en treillis, avec un diamètre de 2,2 à 2,8 fois celui de la tige, comble le trou surdimensionné et empêche le passage sans nécessiter une rondelle séparée.

Le cadenas a passé 50 000 cycles de tests sans aucun desserrage. Le client a éliminé la rondelle secondaire et a réduit le temps d'assemblage de 12 secondes par unité.

Paramètres techniques - Nos normes d'usine

Chez Nuote Metals, nous fabriquons des rivets selon les spécifications suivantes.

Plage dimensionnelle

Matériaux disponibles

Considérations relatives à l'installation

Préparation du trou

Le diamètre du trou doit être de 0,05 à 0,10 mm plus grand que la tige du rivet. Un trou surdimensionné entraîne une formation de clinch inégale. Un trou sous-dimensionné peut fendre la queue creuse.

Outils de configuration

Ils peuvent être définis à l'aide de :

• Réglage manuel du marteau (faible volume)
• Pistolets à riveter pneumatiques (volume moyen)
• Presses hydrauliques ou pneumatiques (gros volume)
• Systèmes de rivetage orbitaux automatisés (très gros volumes)

Points de contrôle qualité

• Inspection visuelle de la formation du clinch
• Test de force d'extraction selon les spécifications de l'application
• Contrôle de cohérence sur lignes automatisées

Rivets demi-tubulaires – FAQ

Q1 : Quelle est la différence entre les rivets semi-tubulaires et entièrement tubulaires ?

R : La différence réside dans la profondeur de la section creuse. Un rivet demi-tubulaire a une cavité creuse qui ne s'étend que sur 30 à 50 % de la longueur de la tige à partir de l'extrémité arrière. Un rivet tubulaire complet est creux sur toute la tige. ils offrent une résistance au cisaillement plus élevée (80 à 95 % du solide) tout en réduisant la force de prise d'environ 70 %. Les rivets entièrement tubulaires ne fournissent que 50 à 70 % de la résistance solide des rivets. Pour les applications nécessitant une capacité de charge avec un assemblage à grande vitesse, comme les garnitures de freins automobiles ou les cadres de meubles, les rivets demi-tubulaires sont le bon choix.

Q2 : Peuvent-ils être utilisés comme points de pivotement ou pour des joints lâches ?

Oui. ils peuvent être fixés de manière ample en fonction de l'application. Étant donné que le gonflement des rivets se produit uniquement au niveau de la queue, ils peuvent servir de points de pivotement là où le mouvement est préféré. Cela les rend idéales pour les charnières, les mécanismes de pliage et les assemblages rotatifs. Les applications incluent les pivots de meubles, les connexions de bornes électriques et les liaisons mécaniques. La pression de réglage peut être contrôlée pour obtenir l'étanchéité souhaitée.

Q3 : Comment Nuote Metals garantit-il une qualité constante sur les grandes séries de production ?

R : Chez Nuote Metals, le contrôle qualité commence au stade de la matière première. Chaque lot est traçable jusqu'au certificat de l'usine. Pendant la production, nous effectuons des inspections dimensionnelles à intervalles définis, généralement 10 échantillons pour 1 000 pièces. Nous mesurons le diamètre de la tige, la longueur du canon, le diamètre de la tête et la profondeur du creux. L'inspection finale comprend des tests de formation de clinch sur des échantillons représentatifs. Nous fournissons également une documentation complète, notamment des rapports d'inspection, des certificats d'usine et des déclarations RoHS, avec chaque expédition.

Un retour mesuré à une technologie éprouvée

Rivets demi-tubulairesne sont pas une solution nouvelle. Il s'agit d'une solution éprouvée qui offre des avantages mesurables par rapport à de nombreuses alternatives pour certaines applications. La tendance actuelle vers leur utilisation accrue semble être motivée par des considérations pratiques : force de prise plus faible, qualité de joint constante et adéquation aux applications structurelles et de pivotement.

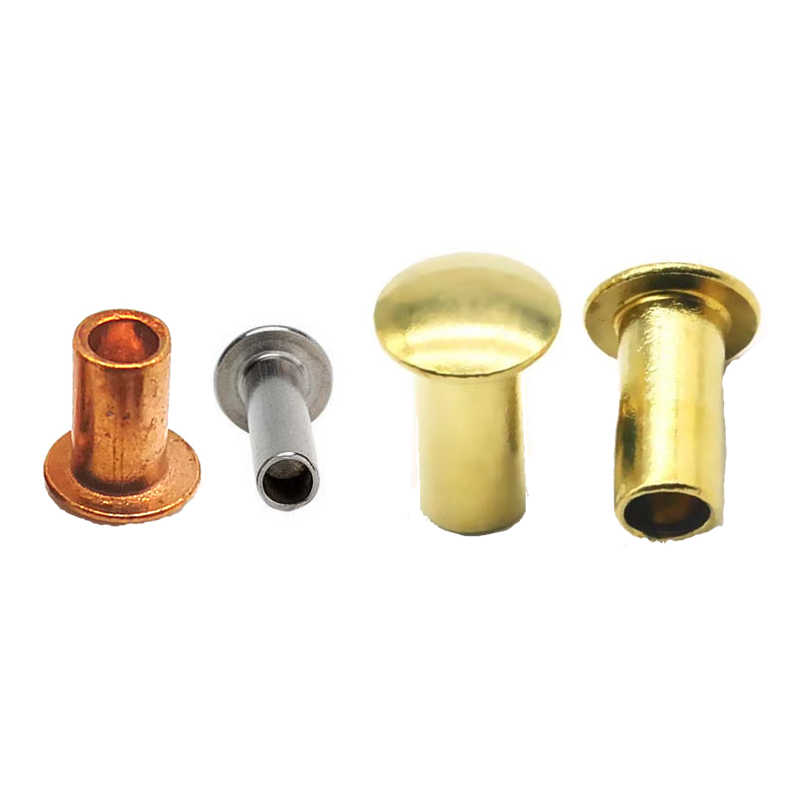

Chez Nuote Metals, nous continuons à les fabriquer en acier, en acier inoxydable, en laiton, en cuivre et en aluminium, avec des styles de tête tels que plat, rond, fraisé, en treillis, universel et panoramique. Notre certification ISO 9001 :2015 garantit la traçabilité et la cohérence de la qualité.

La fixation qui sert l’industrie manufacturière depuis plus d’un siècle continue d’être un choix pertinent dans l’assemblage moderne.
