Pourquoi les rivets tubulaires sont-ils la solution de fixation la plus fiable pour l'ingénierie de précision ?

Dans le monde de la fixation industrielle, ce sont souvent les plus petits composants qui portent la plus grande responsabilité. Depuis plus de deux décennies,Nuote Métauxs'est imposé comme un partenaire de confiance pour les fabricants en quête de fiabilité, de précision et d'excellence en ingénierie. À mesure que les industries évoluent vers des structures plus légères et des exigences de performance plus élevées,rivets tubulairessont apparus comme une solution essentielle pour les applications exigeant de la résistance sans compromettre l'intégrité des matériaux.

Cet article fournit un aperçu technique complet des rivets tubulaires, de leurs classifications, scénarios d'application et critères de sélection, conçu pour les spécialistes des achats, les ingénieurs de conception et les professionnels de l'assurance qualité.

Comprendre les rivets tubulaires : définition et caractéristiques structurelles

Les rivets tubulaires sont des attaches semi-creuses ou entièrement creuses conçues pour assembler des matériaux par déformation. Contrairement aux rivets solides qui nécessitent une force importante pour l'installation, les rivets tubulaires comportent une tige creuse préformée qui se retourne lors de la pose, créant ainsi un joint sécurisé avec une force de serrage contrôlée.

Principales caractéristiques structurelles

Conception à tige creuse : réduit la force d'installation tout en conservant la résistance au cisaillement

Formation de tête roulée : crée une finition uniforme et lisse du côté aveugle

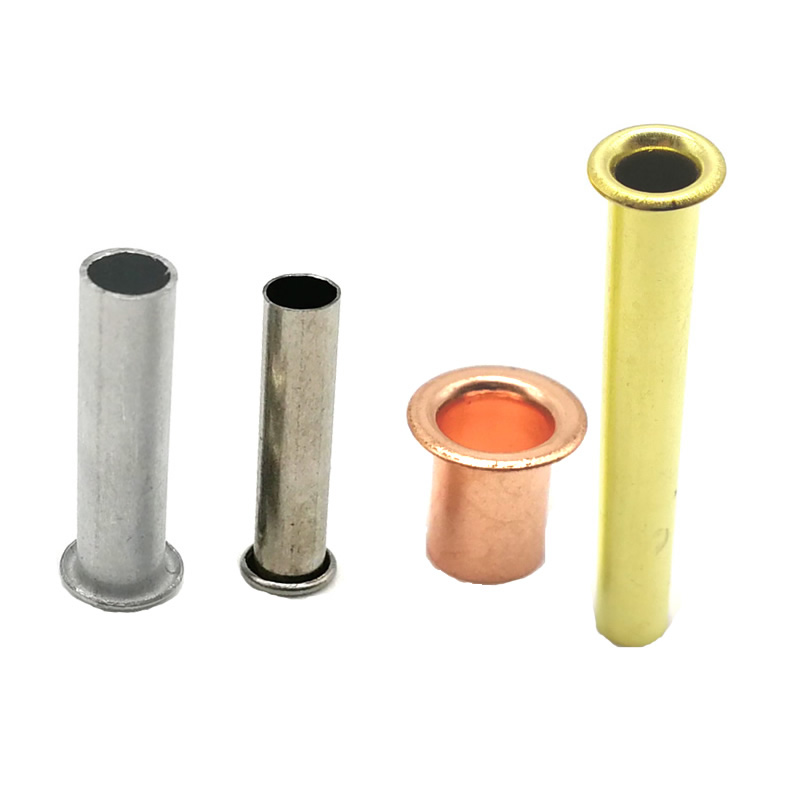

Polyvalence des matériaux : disponible en acier, acier inoxydable, aluminium, cuivre et laiton

Dimensions personnalisables : les diamètres de tige varient généralement de 1,6 mm à 8,0 mm, avec des longueurs adaptées à l'épaisseur de la pile de matériaux

Ces caractéristiques rendent les rivets tubulaires particulièrement adaptés aux applications où l'accès par l'arrière est limité ou où l'aspect esthétique est important.

Classification des rivets tubulaires

Comprendre les différents types derivets tubulairesest essentiel pour sélectionner la bonne fixation pour une application donnée. Nuote Metals catégorise sa gamme de produits en fonction de la configuration structurelle et des exigences d'utilisation finale.

Par type de structure

Par composition matérielle

La sélection des matériaux a un impact direct sur la résistance à la corrosion, la conductivité électrique et les performances mécaniques. Nuote Metals propose des rivets tubulaires dans les qualités de matériaux suivantes :

Alliages d'aluminium (5056, 6061) : légers, résistants à la corrosion, idéaux pour les applications aérospatiales et marines

Acier au carbone (C1008, C1010) : haute résistance, économique, souvent plaqué pour la protection contre la corrosion

Acier inoxydable (304, 316) : Résistance supérieure à la corrosion, adaptée aux dispositifs médicaux et aux équipements extérieurs

Cuivre et laiton : Excellente conductivité et attrait esthétique, utilisés dans les composants électriques et la maroquinerie

Industries d’application et cas d’utilisation en ingénierie

Nuote Métaux fournit des rivets tubulaires à un large éventail d'industries. La capacité de la fixation à assurer une intégrité de joint constante sans endommager les substrats sensibles en fait un choix privilégié dans les secteurs suivants.

Industrie automobile

Fixation des garnitures de frein

Ensembles d'ancrage de ceinture de sécurité

Fixation des garnitures intérieures

Raccordements de conduits CVC

Electronique grand public

Mécanismes de charnière pour ordinateurs portables

Assemblage de boîtier pour appareils portables

Renforcement structurel dans les caissons à parois minces

Dispositifs médicaux

Assemblages d'instruments chirurgicaux

Composants d'appareils orthopédiques

Boîtiers pour équipements de diagnostic

Aéronautique et Défense

Fixation de panneaux intérieurs d'avion

Connexions structurelles légères

Assemblages résistants aux vibrations

Fabrication générale et assemblage

Quincaillerie pour bagages et valises

Assemblages de cadres de meubles

Boîtes de jonction électriques

Assemblage de produits textiles et cuir

Avantages de l'utilisation de rivets tubulaires par rapport aux fixations alternatives

Comparés aux rivets pleins, aux vis ou aux joints soudés, les rivets tubulaires offrent des avantages techniques distincts.

Force d'installation réduite : réduit la fatigue de l'opérateur et prolonge la durée de vie de l'outil

Déformation minimale du matériau : Idéal pour les matériaux de faible épaisseur ou les substrats cassants

Force de serrage contrôlée : qualité de joint constante sans risque de serrage excessif

Aucun impact thermique : le processus de formage à froid préserve les propriétés matérielles des composants assemblés

Finition esthétique : les têtes roulées offrent une apparence propre et professionnelle

Résistance aux vibrations : une fois posés, les rivets tubulaires maintiennent l'intégrité du joint sous des charges dynamiques

Critères de sélection des rivets tubulaires

La sélection des rivets tubulaires appropriés nécessite l'évaluation de plusieurs paramètres techniques. Nuote Metals recommande le cadre d’évaluation suivant.

1. Épaisseur de la pile de matériaux

Mesurer l'épaisseur totale des matériaux à assembler

Sélectionnez une longueur de rivet qui permet une saillie de tige d'environ 0,5 à 1,0 mm pour une formation correcte du rouleau.

2. Exigences de cisaillement et de traction

Déterminer les charges attendues dans l'application

Référencez les fiches techniques de Nuote Metals pour les indices de résistance des rivets par diamètre et matériau

3. Exposition environnementale

Utilisation intérieure : Acier plaqué ou aluminium

Environnements extérieurs ou corrosifs : Acier inoxydable ou aluminium revêtu

Applications électriques : Cuivre ou laiton

 4. Compatibilité des équipements d'installation

Presse manuelle pour production en petits volumes

Presses pneumatiques ou servocommandées pour lignes d'assemblage automatisées

5. Exigences en matière de style de tête

Tête plate pour montage encastré

Tête fraisée pour continuité de surface

Tête ronde pour espacement esthétique ou fonctionnel

Meilleures pratiques d’installation et assurance qualité

Une installation correcte est essentielle pour obtenir les performances attendues des rivets tubulaires. Nuote Metals intègre un contrôle de qualité rigoureux à chaque étape de la production et fournit un support technique pour garantir des résultats d'installation optimaux.

Présentation du processus d'installation

Préparation du trou : percer ou percer un trou d'un diamètre de 0,05 à 0,10 mm plus grand que la tige du rivet.

Insertion : Insérez le rivet dans les trous de matériau alignés

Réglage : Appliquer une force axiale à l'aide d'une presse à rivets ou d'un système d'alimentation automatique

Formation du rouleau : l'extrémité creuse roule vers l'extérieur, formant une tête secondaire qui serre les matériaux

 Paramètres de contrôle qualité

Concentricité de la tige : assure une formation uniforme du rouleau

Concentricité de la tête : maintient une apparence et une répartition de la charge constantes

Consistance de la dureté : évite les fissures lors de l'installation

Épaisseur du placage : répond aux spécifications de résistance à la corrosion

【Rivets tubulaires】FAQ Questions courantes

Q1 : Quelle est la différence entre les rivets semi-tubulaires et les rivets entièrement tubulaires ?

R : Les rivets semi-tubulaires ont une profondeur creuse d'environ 20 à 30 % de la longueur de la tige, la partie restante étant solide. Cette conception offre une résistance au cisaillement plus élevée tout en réduisant la force d'installation par rapport aux rivets solides. Les rivets entièrement tubulaires sont creux sur toute la tige, offrant la force d'installation la plus faible et le poids le plus léger, mais avec une résistance globale inférieure. Nuote Metals recommande des rivets semi-tubulaires pour les joints structurels et des rivets entièrement tubulaires pour les assemblages non structurels ou lorsque la réduction de poids est critique.

Q2 : Comment puis-je déterminer la longueur correcte des rivets tubulaires pour mon assemblage ?

R : La longueur correcte du rivet est calculée comme suit : Épaisseur du matériau + 0,5 à 1,0 mm (pour la formation de rouleaux standard). Par exemple, si vous joignez deux tôles d'une épaisseur totale de 3,0 mm, sélectionnez un rivet avec une longueur de tige comprise entre 3,5 mm et 4,0 mm. La partie saillante forme la tête roulée. Pour les matériaux plus durs ou lorsqu'un diamètre de tête roulé plus grand est requis, une saillie plus longue peut être nécessaire. Nuote Metals fournit sur demande des tableaux détaillés de sélection de longueurs pour toutes les combinaisons de matériaux.

Q3 : Les rivets tubulaires peuvent-ils être utilisés dans des environnements à fortes vibrations ?

Oui. Les rivets tubulaires sont largement utilisés dans les applications automobiles et d'équipement lourd précisément parce qu'ils résistent au desserrage sous l'effet des vibrations. Contrairement aux fixations filetées, qui peuvent reculer avec le temps, la tête laminée formée à froid crée une déformation permanente qui maintient la force de serrage tout au long de la durée de vie du produit. Pour les conditions de vibrations extrêmes, Nuote Metals propose des rivets tubulaires verrouillables à tige moletée ou des options à revêtement adhésif pour améliorer encore la rétention.

Pourquoi Nuote Metals est leader du secteur de la fabrication de rivets tubulaires

Avec deux décennies de spécialisation dans les fixations métalliques de précision, Nuote Metals a développé un écosystème de fabrication qui donne la priorité à la cohérence, à la traçabilité et au support technique.

Installations certifiées ISO 9001 : 2015 : chaque lot de rivets tubulaires est soumis à une inspection dimensionnelle, des tests de dureté et une vérification du placage.

Développement d'outillage en interne : les géométries de rivets personnalisées sont conçues et prototypées en quelques semaines, et non en quelques mois.

Capacités de chaîne d'approvisionnement mondiale : délais de livraison cohérents pour les spécifications standard et personnalisées

Équipe d'ingénierie technique : assistance sur appel pour l'ingénierie des applications, le dépannage de l'installation et l'analyse des pannes

Contactez Nuote Metals pour vos besoins en rivets tubulaires

Que vous spécifiiez trivets ubulairespour les chaînes d'assemblage automobile à grand volume ou les solutions sur mesure pour les applications de dispositifs médicaux, Nuote Metals offre l'expertise technique et la fiabilité de fabrication qu'exigent les industries modernes.
