Les rivets tubulaires en aluminium sont-ils la pièce manquante dans votre stratégie d'assemblage léger ?

La réduction de poids n’est plus seulement une obsession de l’aérospatiale. Les véhicules électriques, les appareils électroniques portables et même les fabricants d’équipements sportifs scrutent chaque gramme. ÀNuote Métaux, nous avons vu des ingénieurs spécifier des rivets en acier ou en aluminium massif par habitude – alors qu'un rivet tubulaire en aluminium entièrement creux ferait le travail mieux, plus rapidement et plus léger.

Cet article explique ce querivets tubulaires en aluminiumle sont réellement, dans quels domaines ils surpassent les alternatives plus lourdes et comment les qualifier pour votre chaîne de production.

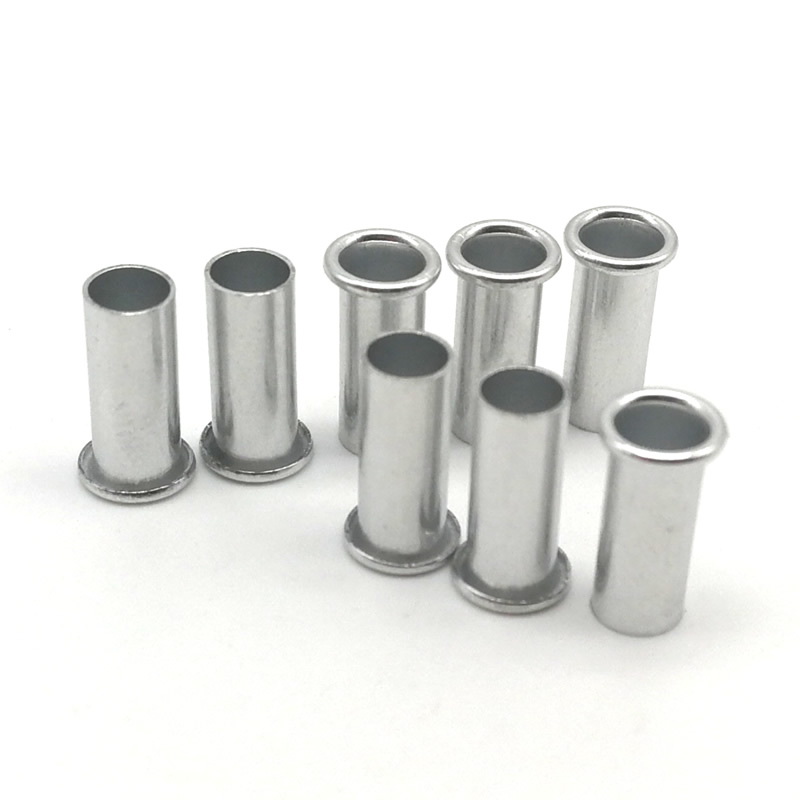

Qu'est-ce qu'un rivet tubulaire en aluminium exactement ?

Contrairement àrivets solides(100% matière) ourivets semi-tubulaires(partiellement creux), un rivet tubulaire en aluminium a une tige creuse de la queue jusqu'à la tête. L'épaisseur de la paroi est généralement comprise entre 0,20 et 0,35 mm. Lors de l'installation, cette paroi mince roule vers l'extérieur avec une force très faible, créant une tête secondaire propre et uniforme.

Considérez-le comme un tube métallique avec un capuchon préformé. Le centre creux signifie moins de matériau, moins de poids et moins d'énergie de prise.

Chez Nuote Metals, nous produisons des rivets tubulaires en aluminium à partir de trois alliages courants : 1100 (doux, décoratif), 5056 (qualité marine, résistant à la corrosion) et 6061 (usage général). Le tableau ci-dessous résume leurs différences.

Pour 80 % des clients, les rivets tubulaires en aluminium 5056 sont la bonne réponse.

Trois scénarios réels dans lesquels les rivets tubulaires en aluminium excellent

Nous ne parlons pas d'avantages théoriques. Voici les applications réelles vers lesquelles les clients sont passésrivets tubulaires en aluminiumet j'ai constaté des améliorations mesurables.

Électronique portable – Élimine les fissures et le poids

Un fabricant de dispositifs médicaux utilisait des rivets en aluminium massif pour fixer les supports internes à un mince boîtier en magnésium. La force de réglage a fissuré 1,5 % des boîtiers – un taux de rebut coûteux. Nuote Metals a fourni des rivets tubulaires en aluminium 5056 avec une tige de 3 mm. La force de réglage a diminué de près de moitié, les fissures ont disparu et chaque dispositif a perdu 1,2 gramme de poids de fixation. Sur une production de 500 000 unités, cela représente plus d’une demi-tonne de poids économisé.

Garniture intérieure automobile – Haute vitesse, faible force

Un équipementier automobile de premier rang avait besoin de fixer des garnitures en tissu sur des panneaux de porte en plastique – 800 000 assemblages par an. Les rivets semi-tubulaires en acier étaient trop spécifiés : la garniture ne supportait presque aucune charge. Le passage aux rivets tubulaires en aluminium 6061 a réduit le temps de cycle de presse de 35 % et éliminé les taches de rouille sur le tissu de couleur claire. Le coût par rivet a également baissé de 40 %.

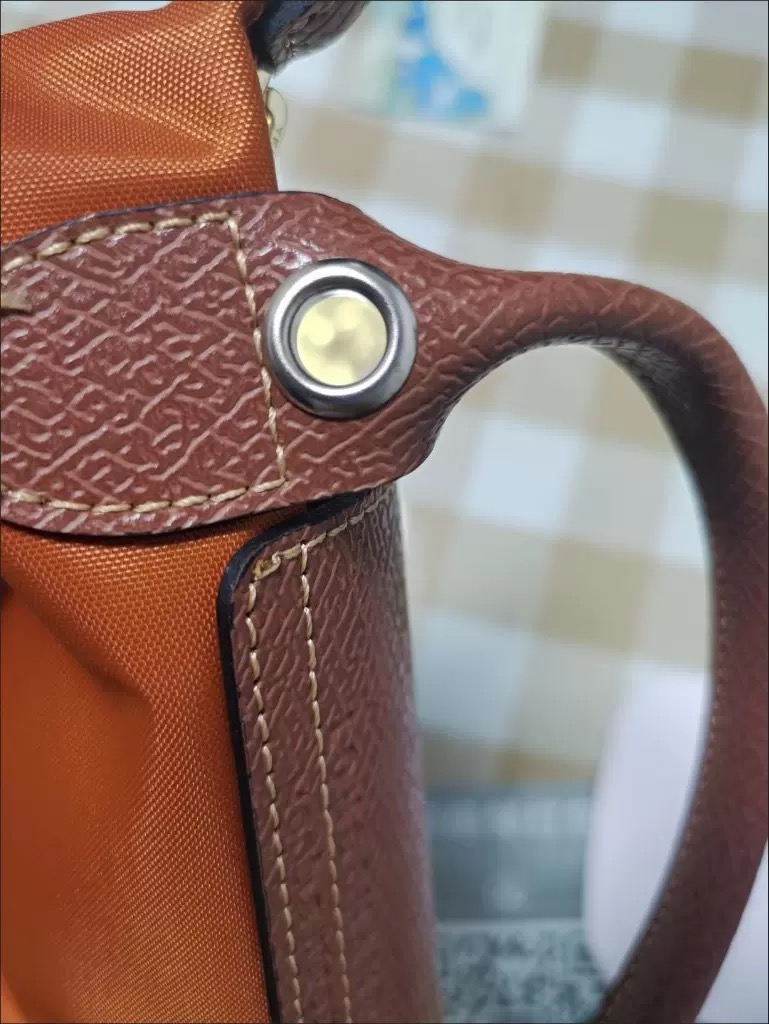

Maroquinerie et sacs à dos – Pas d’écrasement, pas de rouille

Une marque de sacs à dos souhaitait un rivet léger et antirouille pour fixer les sangles. Rivets tubulaires en acier corrodés après une utilisation en extérieur ; les rivets en aluminium massif nécessitaient trop de force et écrasaient la sangle en nylon. Nuote Metals recommande des rivets tubulaires en aluminium 5056 avec une finition anodisée transparente. Les rivets sont posés proprement sur 3 mm de sangle et 2 mm de cuir, n'ajoutent presque aucun poids et n'ont montré aucune corrosion après deux ans d'utilisation sur le terrain.

Paramètres techniques que vous pouvez réellement utiliser

Pas de vagues allégations marketing. Voici les chiffres avec lesquels nous travaillons quotidiennement chez Nuote Metals.

Plage dimensionnelle et tolérances

• Diamètre extérieur de la tige : 1,6 mm à 8 mm (±0,05 mm)
• Épaisseur de paroi : 0,20 mm à 0,40 mm (±0,03 mm)
• Diamètre de bride : 3 mm à 16 mm (±0,10 mm)
• Longueur totale : 2,5 mm à 12 mm (±0,10 mm)

Pour les diamètres de tige inférieurs à 2 mm, nous recommandons généralement une forme semi-tubulaire – la paroi devient trop fine pour être formée de manière fiable.

Installation – Ce qui fonctionne et ce qui ne fonctionne pas

La paroi étant mince, la pose de rivets tubulaires en aluminium est différente de la pose de rivets pleins ou semi-tubulaires.

Facteurs critiques de succès

• Diamètre du trou : tige OD + 0,05 à 0,10 mm. Trop serré et le mur se déforme. Trop lâche et la boucle est inégale.
• Ébavurage : Indispensable. Une bavure surélevée divisera la fine paroi.
• Profil d'enclume : utilisez une enclume légèrement concave. Une enclume plate écrase la boucle.
• Coup : Coup simple et ferme. Ne frappez jamais à nouveau le même rivet – l’aluminium durcit et se fissure.

Force de réglage recommandée (alliage 5056, pile de 2 à 3 mm)

Le tableau ci-dessous montre les plages de forces typiques pour les diamètres de tige courants.

Ces forces représentent environ la moitié de ce qu’exigerait un rivet en aluminium massif du même diamètre.

Qualité et documentation – Ce que nous fournissons

Nuote Métaux opère sous la norme ISO 9001:2015. Chaque lot derivets tubulaires en aluminiumcomprend un numéro de lot qui remonte au certificat de l'usine de matières premières, au journal de la presse de production et au rapport d'inspection final. Nous effectuons un échantillonnage AQL selon la norme ISO 2859 – dimensions critiques à 1,0, majeures à 2,5, mineures à 4,0.

Nous fournissons également des déclarations RoHS pour toutes les finitions (moulin, anodisé clair, anodisé or/noir, conversion chromate) sans frais supplémentaires.

Là où les rivets tubulaires en aluminium ne sont pas le bon choix

Nous voulons que vous précisiez correctement, pas seulement achetez chez nous. N'utilisez pas de rivets tubulaires en aluminium lorsque :

• Le joint subira plus de 50 N de force de cisaillement (environ 5 kg de charge statique)
• La pile de matériaux dépasse 4 mm d'épaisseur totale
• L'environnement comprend une immersion continue dans l'eau salée (utilisez plutôt des tubes en acier inoxydable 316)
• Vous avez besoin d’un joint structurel à haute résistance (utiliser plein ou semi-tubulaire)

Pour ces cas, Nuote Metals fabrique des rivets pleins et semi-tubulaires en aluminium, acier, acier inoxydable, laiton et cuivre. Nous vous dirons honnêtement quel type correspond à votre application.

Premiers pas avec un kit d'échantillons

Le moyen le plus rapide de validerrivets tubulaires en aluminiumcar votre montage est de les tester. Nuote Metals propose des échantillons gratuits des tailles stockées – vous ne payez que les frais de messagerie. Fournissez l'épaisseur de votre pile de matériaux et le diamètre de tige souhaité, et nous calculerons la longueur de canon recommandée et vous enverrons trois longueurs adjacentes pour tests.

Contactez-nous avec votre épaisseur de pile, votre environnement et votre volume annuel. Nous vous répondrons dans un délai d'un jour ouvrable avec une recommandation spécifique d'alliage et de finition, des fiches techniques et un échantillon d'offre.
